Siemens 6ES7400-2JA00-0AA0 S7-400 UR2-H 18-Steckplatz-Rack

Manufacturer: Siemens
Product No.: 6ES7400-2JA00-0AA0
Condition:1000 auf Lager
Product Type: Racks & Gehäuse
Product Origin: 4011209281059
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months

Menge

24/7-Support
30-tägige Rückgabe
Schneller Versand

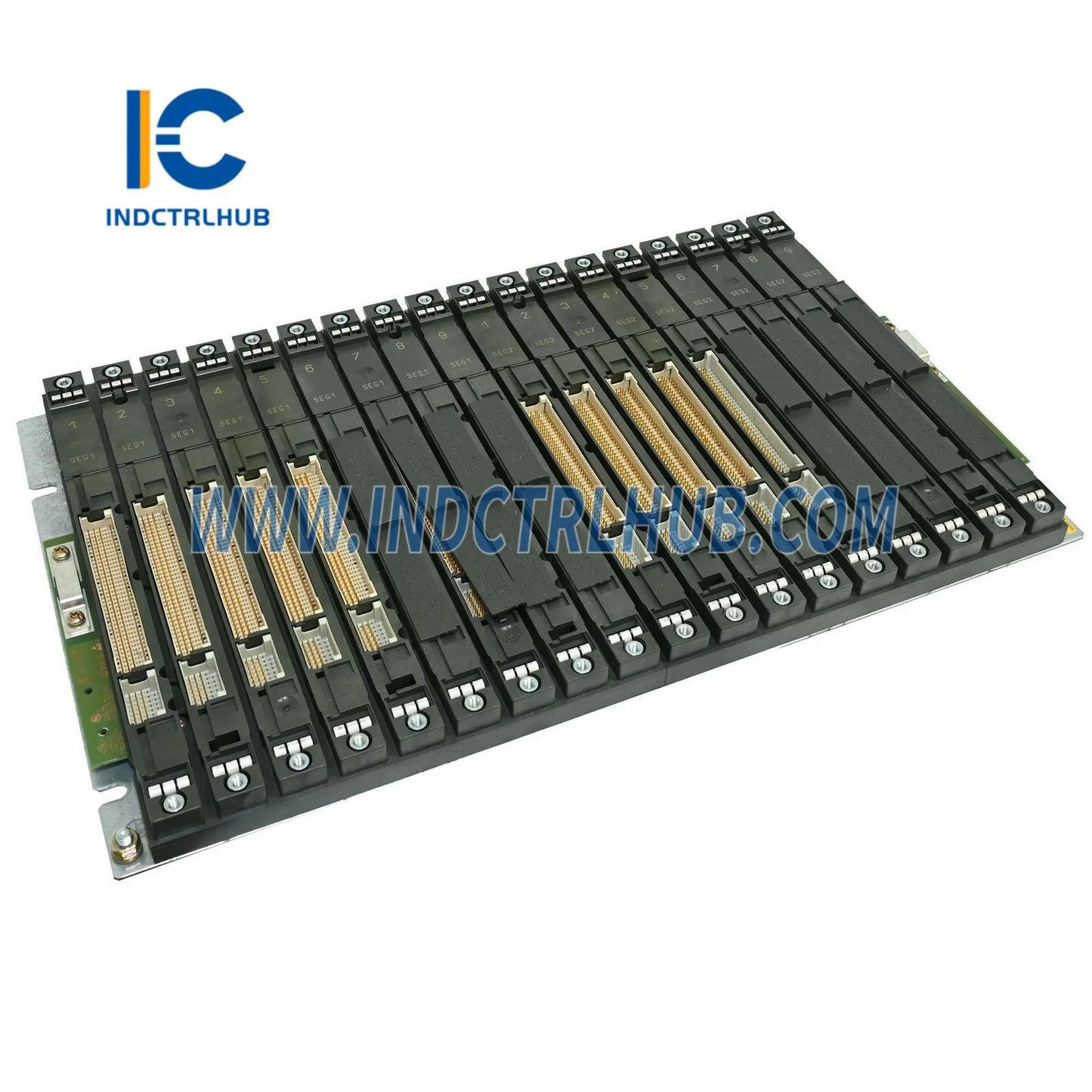

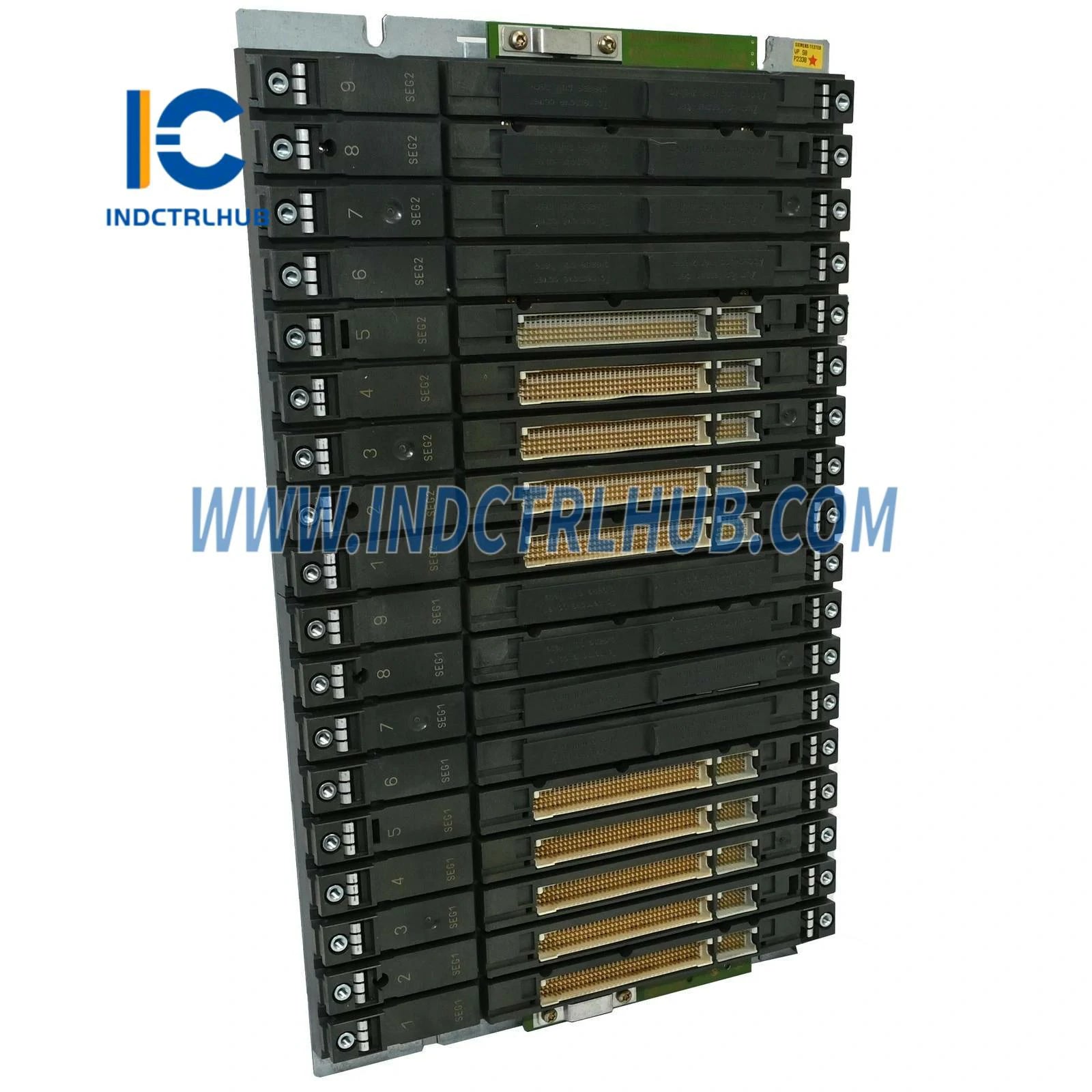

Siemens 6ES7400-2JA00-0AA0 Universalrack UR2-H

18-Steckplatz Hochleistungsrack für SIMATIC S7-400 SPS-Systeme

Das Siemens 6ES7400-2JA00-0AA0 ist ein robustes, 18-Steckplatz Universalrack (UR2-H), das für anspruchsvolle industrielle Automatisierungsanwendungen entwickelt wurde. Dieses Rack bietet die strukturelle Grundlage für den Aufbau skalierbarer, hochverfügbarer S7-400 Steuerungssysteme mit überlegener EMV-Leistung und flexiblen Konfigurationsmöglichkeiten.

🏗️ Warum das UR2-H Rack wählen?

Das S7-400 UR2-H Rack ist der Goldstandard für missionskritische Automatisierungssysteme:

✅ 18-Steckplatz-Kapazität – Maximale Moduldichte für komplexe Steuerungsanwendungen
✅ Hot-Swap-Fähigkeit – Module austauschen ohne Systemabschaltung (mit redundanter Stromversorgung)
✅ Überlegene EMV-Auslegung – Integrierte Abschirmung für raue Industrieumgebungen
✅ Modulare Erweiterung – Verbinden Sie bis zu 21 Racks für enorme I/O-Kapazität
✅ Bewährte Zuverlässigkeit – Eingesetzt in Kraftwerken, Raffinerien und kritischer Infrastruktur weltweit
✅ Zukunftssichere Investition – Kompatibel mit den neuesten S7-400H Redundanzsystemen

📐 Technische Spezifikationen

Bestellnummer	6ES7400-2JA00-0AA0
Produktfamilie	SIMATIC S7-400
Rack-Typ	UR2-H (Universal-Rack, Hochleistungsfähig)
Anzahl der Steckplätze	18 Steckplätze (nummeriert 1-18)
Rack-Länge	2000 mm (78,7 Zoll)
Montageart	19-Zoll-Schrankmontage oder Wandmontage
Rückplane-Bus	S7-400 Hochgeschwindigkeits-Rückplane (bis zu 12 Mbps)
Stromversorgungssteckplätze	Steckplätze 1-2 (unterstützte redundante Stromversorgungskonfiguration)
CPU-Steckplatz	Slot 3 (feste Position für S7-400 CPUs)
I/O-Modul-Slots	Slots 4-18 (15 Slots für I/O-, Kommunikations- und Funktionsmodule)
Maximale Modulbreite	25 mm bis 100 mm (je nach Modultyp unterschiedlich)
Erdungssystem	Integrierte Erdungsschiene mit 360° Schirmanschluss
EMV-Konformität	CE, FCC Klasse A, EN 61000-6-2/4
Betriebstemperatur	0°C bis +60°C (horizontale Montage) 0°C bis +40°C (vertikale Montage)
Lagertemperatur	-40°C bis +70°C
Relative Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Vibrationsbeständigkeit	IEC 60068-2-6 (10-58 Hz, 0,15 mm Amplitude)
Stoßfestigkeit	IEC 60068-2-27 (15g, 11ms Halbwelle)
Schutzart	IP20 (Frontplatte)
Material	Aluminiumprofil mit Stahlbefestigungswinkeln
Gewicht	Ca. 8,5 kg (leeres Rack)
Zertifizierungen	UL 508, cULus, FM, ATEX Zone 2, IECEx, GL, DNV
MTBF	>200.000 Stunden (bewährt in Feldeinsätzen)

🔧 Systemarchitektur & Konfiguration

Slot-Zuweisungsregeln

Slot-Nummer	Modultyp	Hinweise
1-2	Stromversorgung (PS 405, PS 407)	Slot 1 obligatorisch, Slot 2 optional für Redundanz
3	CPU (CPU 412, 414, 416, 417)	Feste Position, kann nicht geändert werden
4-18	I/O, Kommunikations-, Funktionsmodule	Flexible Zuordnung basierend auf Anwendungsanforderungen

Erweiterungsmöglichkeiten

Zentralrack: Dieses UR2-H Rack dient als zentrales Steuerungsrack
Erweiterungsracks: Anschluss von bis zu 21 Erweiterungsracks über ER1/ER2 Racks und Schnittstellenmodule
Gesamtsystemkapazität: Bis zu 396 Slots (18 Slots × 22 Racks) für massive I/O-Anforderungen
Verteilte I/O: Kombination mit Profibus DP oder Profinet IO für unbegrenzte Erweiterung

Redundanzoptionen

Redundante Stromversorgung: Installation von zwei PS 407 Netzteilen in Slots 1-2
Redundante CPUs: Verwendung von S7-400H CPUs (CPU 414H, 416H, 417H) für fehlertolerante Steuerung
Redundante Kommunikation: Doppelte CP-Module für Netzwerkredundanz

🏭 Industrieanwendungen

⚡ Energieerzeugung & -verteilung

Herausforderung: Kernkraftwerk benötigt 24/7 Verfügbarkeit mit Nulltoleranz für Steuerungssystemausfälle.

Lösung: Einsatz von S7-400H redundanten CPUs in UR2-H Racks mit doppelten Stromversorgungen und Glasfaser-Kommunikationsringen.

Ergebnis: 99,999 % Verfügbarkeit, nahtloses Failover während der Wartung, Einhaltung der IEC 61513 Sicherheitsstandards.

🛢️ Öl- & Gasraffination

Herausforderung: Offshore-Plattform benötigt explosionsgeschütztes Steuerungssystem für über 200 I/O-Punkte in Gefahrenbereichen.

Lösung: UR2-H-Rack mit ATEX-zertifizierten Modulen, Fern-I/O über Profibus DP und eigensichere Barrieren.

Ergebnis: Sicherer Betrieb in Zone-2-Umgebungen, reduzierte Verkabelungskosten, modulare Erweiterung für neue Bohrungen.

🚗 Automobilfertigung

Herausforderung: Karosserieschweißlinie erfordert synchronisierte Steuerung von 48 Robotern mit Mikrosekunden-Genauigkeit.

Lösung: Mehrere UR2-H-Racks vernetzt über Profinet IRT, Hochgeschwindigkeits-I/O-Module und Bewegungssteuerungs-Funktionsmodule.

Ergebnis: Deterministische Zykluszeiten, einfache Integration mit Siemens Sinumerik CNC-Systemen, skalierbar für neue Produktionslinien.

💊 Pharmazeutische Produktion

Herausforderung: FDA-regulierte Chargenverarbeitung erfordert vollständige Audit-Trails und 21 CFR Teil 11-Konformität.

Lösung: S7-400 mit UR2-H-Rack, integriertes SCADA über WinCC und elektronische Chargendokumentation.

Ergebnis: Vollständige Rückverfolgbarkeit, validierte Systemdokumentation, nahtlose Integration mit MES/ERP-Systemen.

🛠️ Installation & Inbetriebnahme

Checkliste vor der Installation

✓ Schrankmaße überprüfen (mindestens 2100 mm Breite für 2000 mm Rack)
✓ Ausreichende Belüftung sicherstellen (50 mm Abstand oberhalb/unterhalb des Racks)
✓ Stromversorgungskapazität bestätigen (Gesamtstromaufnahme der Module berechnen)
✓ Erdungsinfrastruktur vorbereiten (niedrimpedante Erdverbindung erforderlich)
✓ EMC-Richtlinien überprüfen (Signal- und Stromkabel getrennt verlegen)

Schritt-für-Schritt-Installation

Mechanische Montage
- Montagewinkel im 19-Zoll-Schrank oder an der Wand installieren
- Sichern Sie das Rack mit M6-Schrauben (Anzugsmoment 4-5 Nm)
- Überprüfen Sie mit einer Wasserwaage, ob das Gestell waagerecht ist (wichtig für das Einsetzen der Module)
Erdungsverbindung
- Verbinden Sie die Erdungsschiene mit der Schaltschrankerdung mittels 10mm² Kupferkabel
- Stellen Sie einen Widerstand von <0,1Ω zwischen Gestell und Erdungspunkt sicher
- Installieren Sie Kabelabschirmungen an 360°-Abschirmklemmen am Gestell
Modulinstallation
- Installieren Sie die Stromversorgung in Steckplatz 1 (und Steckplatz 2 bei Redundanz)
- Installieren Sie die CPU in Steckplatz 3 (Führungsleisten sorgfältig ausrichten)
- Installieren Sie I/O- und Kommunikationsmodule in den Steckplätzen 4-18
- Verriegelungsmechanismen an allen Modulen einrasten
Rückwandüberprüfung
- Überprüfen Sie die Rückwandanschlüsse visuell auf Beschädigungen
- Stellen Sie sicher, dass alle Module vollständig eingesetzt sind (keine Lücken)
- Überprüfen Sie, ob die Status-LEDs der Module sichtbar sind
Einschaltsequenz
- Schalten Sie die Stromversorgung ein (grüne PWR-LED überprüfen)
- Die CPU sollte starten und in den RUN- oder STOP-Modus wechseln
- Überprüfen Sie die SF (Systemfehler) LED an CPU und Modulen
Softwarekonfiguration
- Verwenden Sie STEP 7 oder TIA Portal zur Hardwarekonfiguration
- Weisen Sie den Modulen I/O-Adressen zu
- Konfigurieren Sie die Kommunikationsparameter (Profibus, Profinet, Ethernet)
- Konfiguration auf CPU herunterladen

⚠️ Häufige Installationsfehler

❌ Unzureichende Schranktiefe (Gestell benötigt mindestens 250 mm Tiefe)
❌ Schlechte Erdung (verursacht EMI-Probleme und intermittierende Fehler)
❌ Mischung von S7-300 und S7-400 Modulen (inkompatible Rückwände)
❌ Überlastung des Netzteils (Gesamtstrom vor der Installation berechnen)
❌ Falsche Slot-Zuordnung (CPU muss in Slot 3 sein)

📊 S7-400 Gestellvergleich

Gestellmodell	Slots	Länge	Am besten geeignet für	Bestellnummer
UR1	9 Steckplätze	530mm	Kompaktsysteme, Prüfstände	6ES7400-1JA01-0AA0
UR2	18 Steckplätze	2000mm	Standardinstallationen	6ES7400-1JA11-0AA0
UR2-H (Dieses Produkt)	18 Steckplätze	2000mm	Hochleistungsfähige, redundante Systeme	6ES7400-2JA00-0AA0
CR2	18 Steckplätze	2000mm	Zentrales Gestell für Mehrfach-Gestellsysteme	6ES7400-1TA01-0AA0
ER1	9 Steckplätze	530mm	Erweiterungsrahmen (kompakt)	6ES7400-1TA11-0AA0
ER2	18 Steckplätze	2000mm	Erweiterungsrahmen (Vollformat)	6ES7400-1TA21-0AA0

💡 Auswahlhilfe: Wählen Sie UR2-H für Neuinstallationen, die maximale Flexibilität, Hot-Swap-Fähigkeit und zukünftige Redundanzoptionen erfordern. Für einfache Anwendungen ohne Redundanz ist das Standard-UR2 kostengünstiger.

🔌 Kompatible Komponenten

Stromversorgungen

PS 405 (5A, 10A, 20A Varianten) – Standard-Netzteile
PS 407 (10A, 20A, 40A Varianten) – Hochleistung mit Redundanzunterstützung

CPUs

CPU 412-1, 412-2 – Einstiegs-S7-400-Prozessoren
CPU 414-2, 414-3 – Mittelklasse mit integriertem Profibus/Ethernet
CPU 416-2, 416-3 – Hochleistung für komplexe Anwendungen
CPU 417-4 – Maximale Leistung mit 16 MB Speicher
CPU 414H, 416H, 417H – Redundante CPUs für fehlertolerante Systeme

I/O-Module

SM 421/422 – Digitale Ein-/Ausgabemodule
SM 431/432 – Analog Ein-/Ausgangsmodule
SM 450/451 – Positionierungs- und Zählmodule

Kommunikationsprozessoren

CP 443-1 – Industrial Ethernet (Profinet, TCP/IP)
CP 443-5 – Profibus DP Master/Slave
CP 444-1 – Serielle Kommunikation (RS232/RS485)

🛡️ Authentizitäts- & Qualitätsgarantie

⚠️ Risiken gefälschter Racks

Nicht originale S7-400 Racks können katastrophale Ausfälle verursachen:

🔥 Backplane-Ausfälle führen zu Systemabstürzen
⚡ Schlechte Erdung verursacht EMI-bedingte Fehler
💥 Strukturelle Schwäche unter Modulgewicht
🚫 Erlöschen der Siemens-Garantie für alle installierten Module
⚖️ Haftungsfragen bei sicherheitskritischen Anwendungen

✅ Garantie für Industrial Control Hub

🔒 100% Original Siemens – Werksversiegelte Verpackung mit holografischen Etiketten
📜 Volle Rückverfolgbarkeit – Seriennummern und Herstellungszertifikate
🌍 Autorisierter Vertriebspartner – Überprüfung im Siemens Industry Mall
🛡️ 24 Monate Garantie – Herstellergarantie weltweit gültig
📦 Schutzverpackung – Maßgeschneiderte Verpackung für schadensfreien Versand
📞 Technischer Support – Beratung vor dem Kauf und Unterstützung nach der Installation

📦 Verpackungsinhalt

1× Siemens 6ES7400-2JA00-0AA0 UR2-H Rack (2000mm, 18 Steckplätze)
Integrierter Backplane-Bus mit 18 Modulanschlüssen
Erdungsschiene mit Schirmanschlussklemmen
Montagewinkel und Hardware-Kit
Produktdokumentation und Konformitätszertifikat

Hinweis: Module, Netzteile und CPUs werden separat verkauft. Dies ist nur die Rack-Struktur.

🤝 Technischer Support & Dienstleistungen

Industrial Control Hub bietet umfassende Unterstützung:

📧 Systemdesign-Beratung – Senden Sie uns Ihre I/O-Liste per E-Mail für Empfehlungen zur Rack-Größe
📚 Dokumentationsbibliothek – Zugriff auf Siemens-Handbücher, CAD-Zeichnungen und Installationsanleitungen
🎓 Schulungsressourcen – Video-Tutorials zur S7-400 Systemkonfiguration
🔧 Installationshilfe – Fernunterstützung während der Inbetriebnahme
🔄 30-Tage-Rückgabe – Problemloser Rückversand, wenn unbenutzt und in Originalverpackung

❓ Häufig gestellte Fragen

F: Was ist der Unterschied zwischen UR2- und UR2-H-Racks?
A: UR2-H verfügt über verbesserte EMV-Abschirmung, Hot-Swap-Fähigkeit und Unterstützung für redundante Netzteile. UR2 ist eine Basisversion ohne diese Funktionen.

F: Kann ich S7-300 Module in diesem Rack verwenden?
A: Nein, S7-300 und S7-400 Module sind nicht austauschbar. Sie haben unterschiedliche Backplane-Steckverbinder und Spannungsanforderungen.

F: Wie viele Erweiterungsracks kann ich anschließen?
A: Bis zu 21 Erweiterungsracks (ER1 oder ER2) können an ein zentrales Rack angeschlossen werden, insgesamt also 22 Racks in einem System.

F: Benötige ich spezielle Werkzeuge für die Installation?
A: Benötigte Grundwerkzeuge: Schraubendreher, Drehmomentschlüssel (4-5 Nm), Wasserwaage und Multimeter zur Erdungsprüfung.

F: Ist dieses Rack für Außeninstallationen geeignet?
A: Nein, die IP20-Klassifizierung ist nur für den Innenbereich geeignet. Für den Außeneinsatz installieren Sie das Rack in einem wetterfesten Gehäuse (IP54 oder höher).

F: Kann ich Module während des Betriebs hot-swappen?
A: Ja, mit redundanten Netzteilen und richtiger Konfiguration können die meisten Module ausgetauscht werden, ohne das System herunterzufahren.
