Product Description

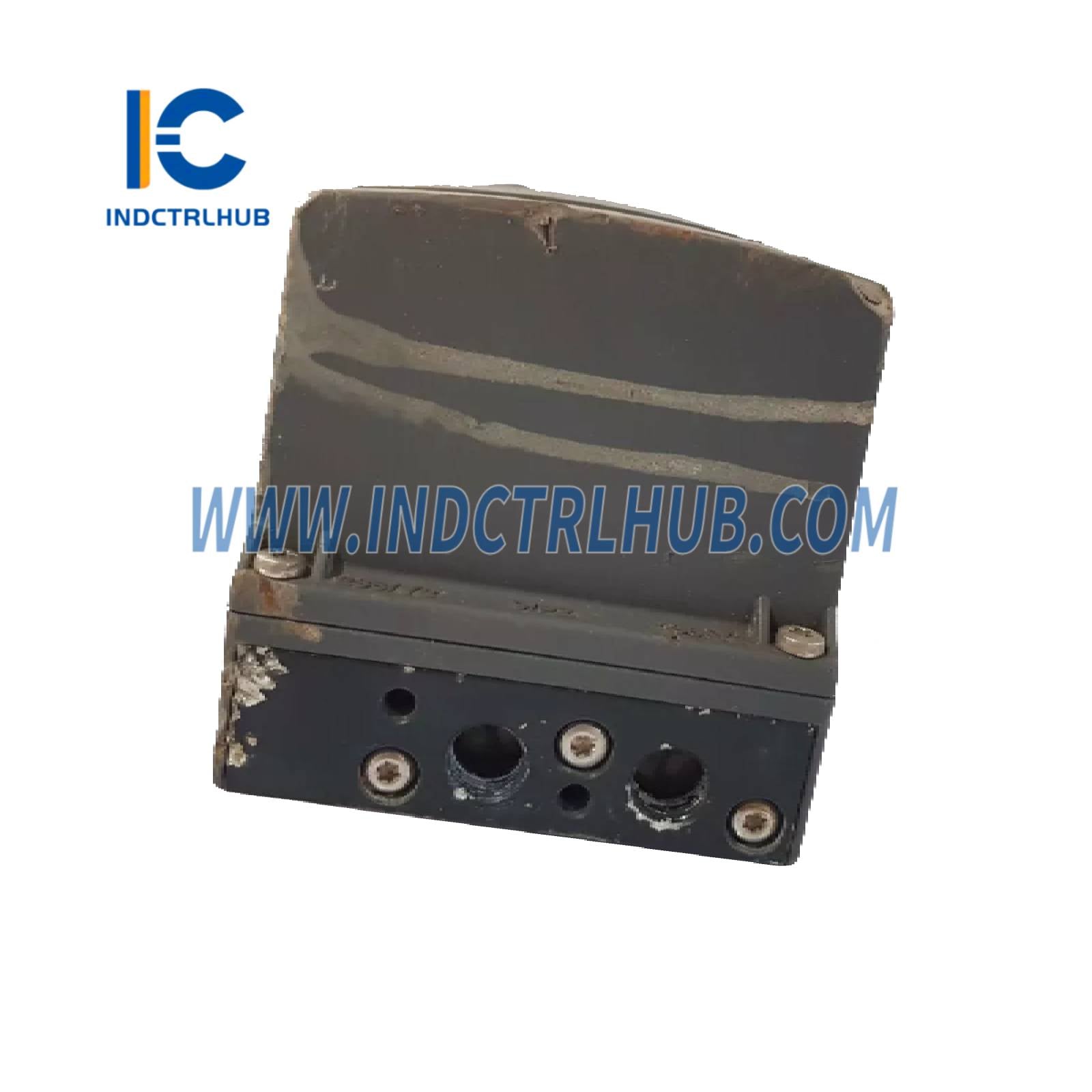

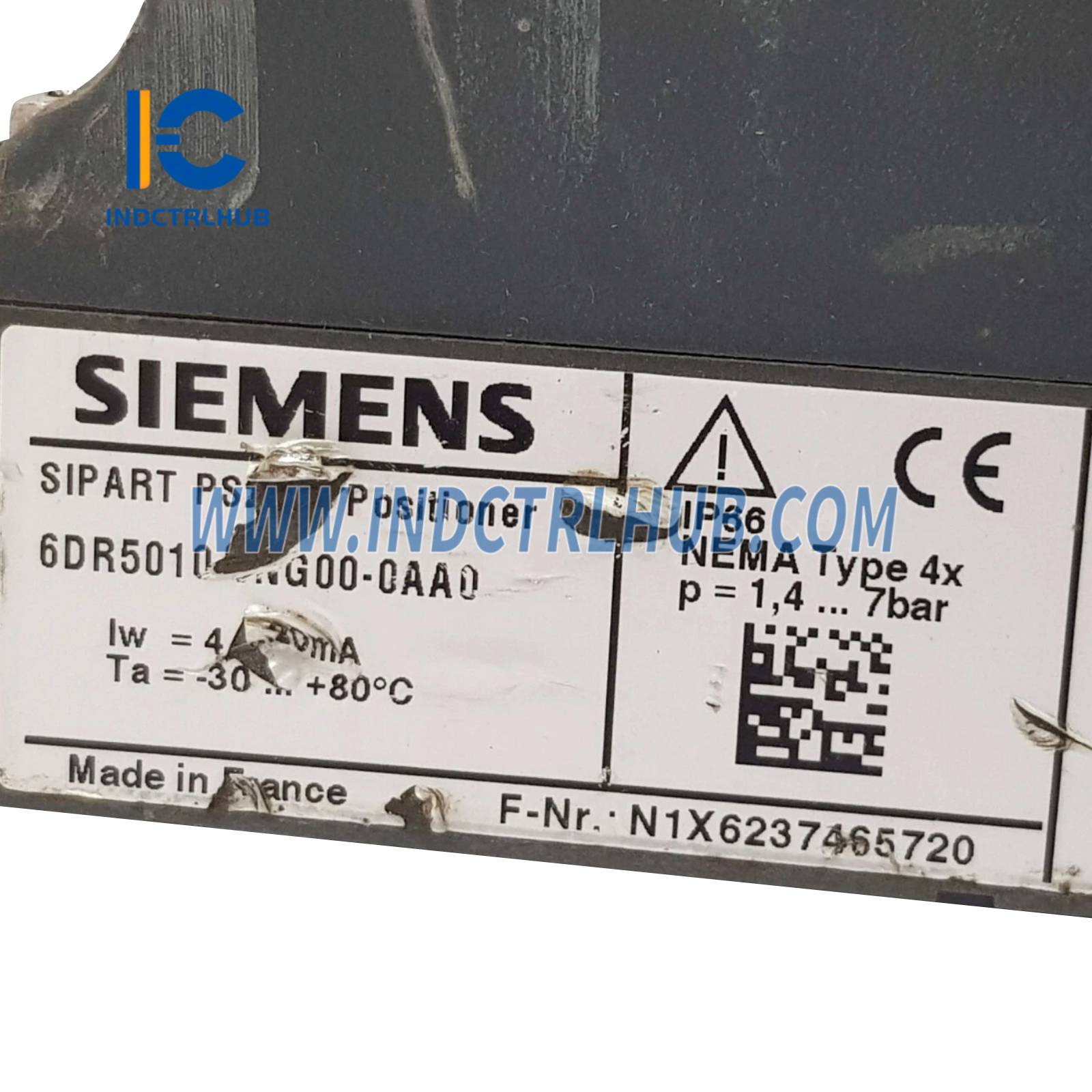

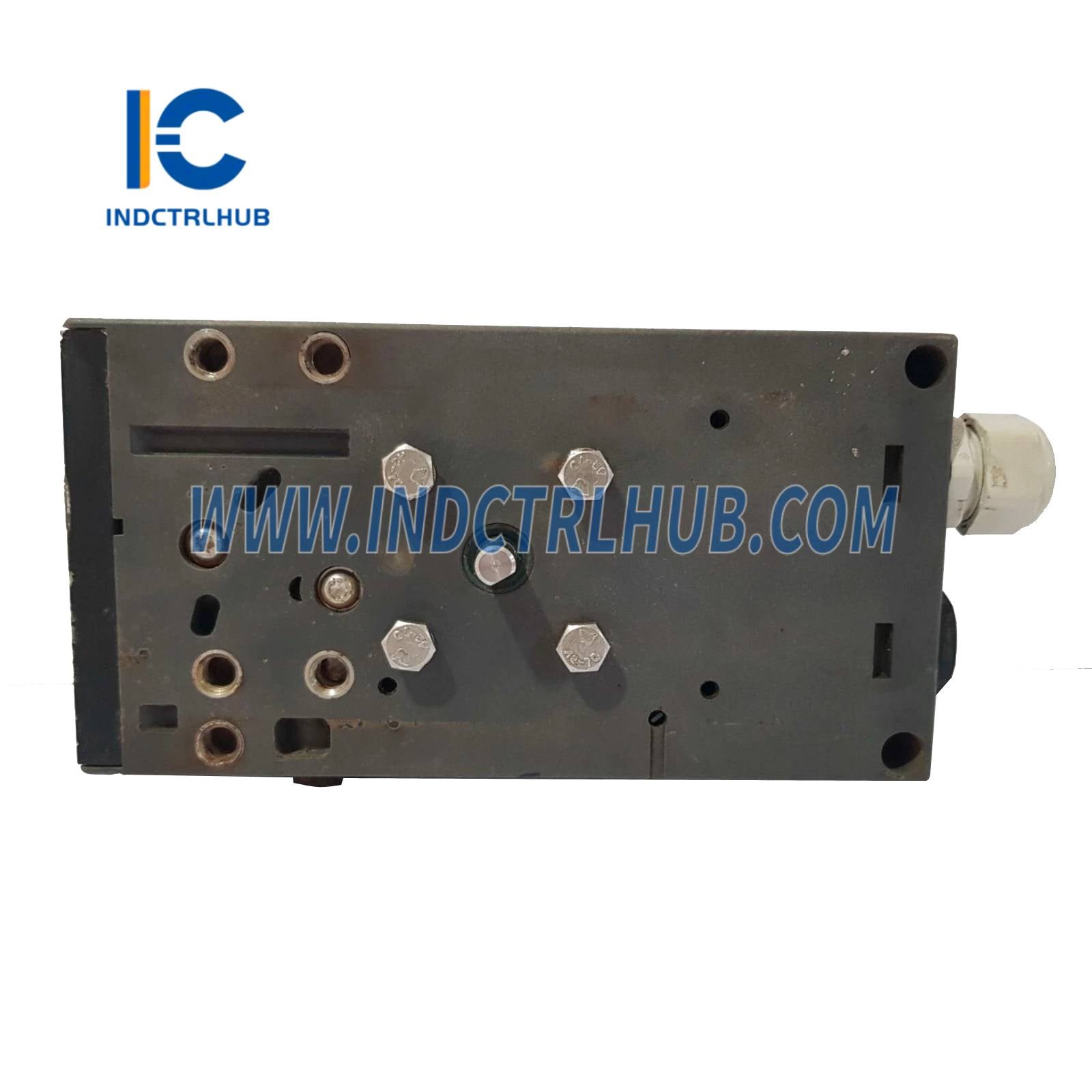

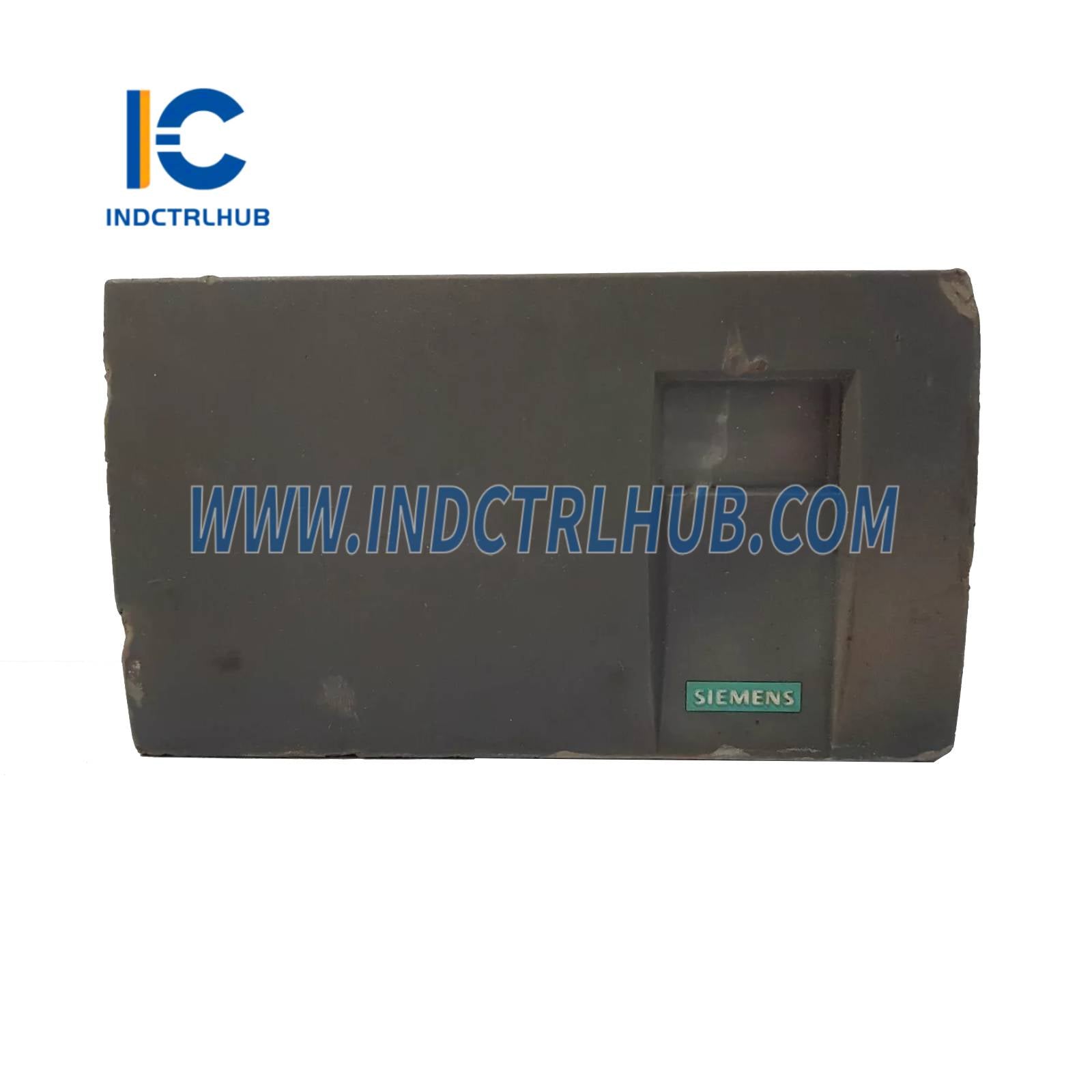

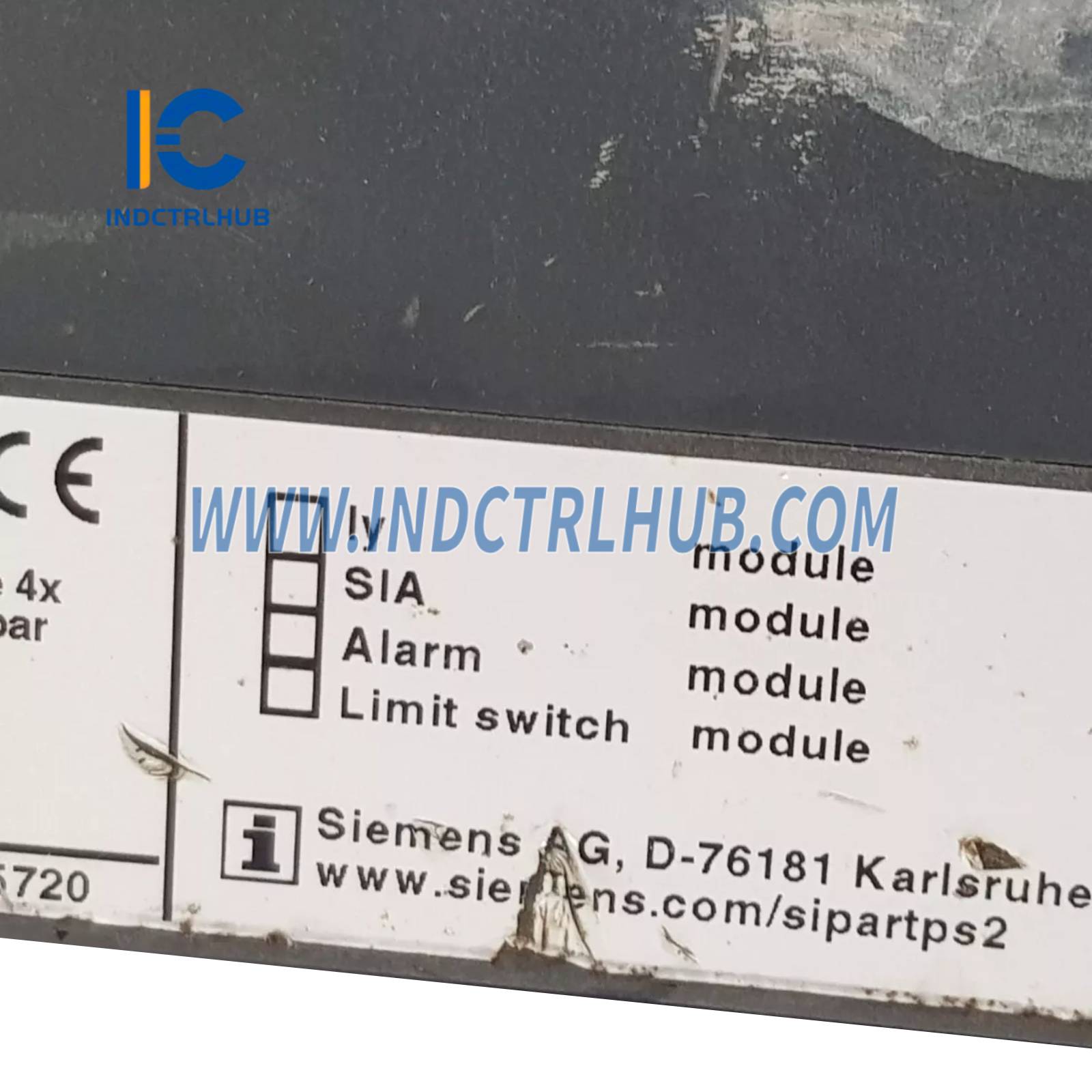

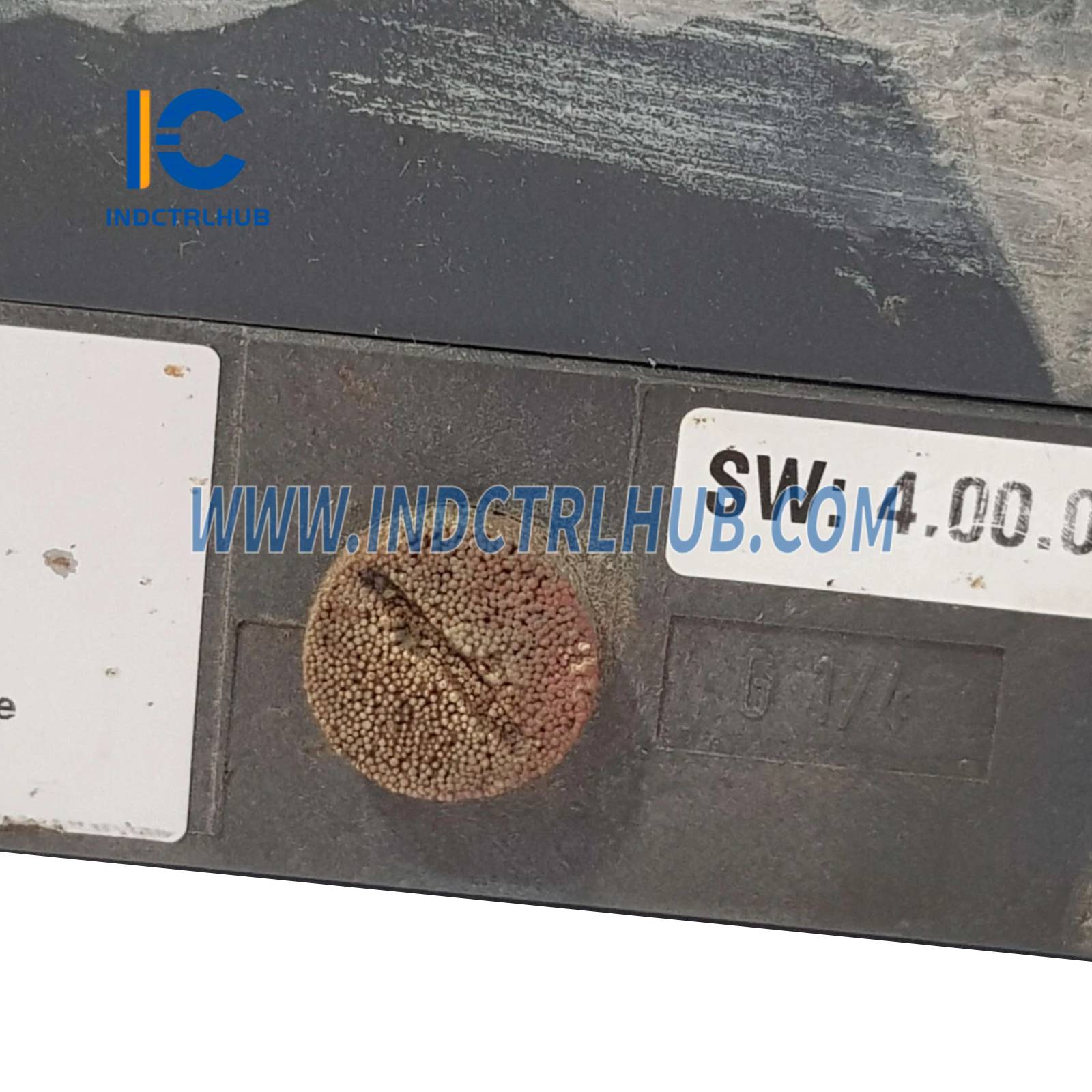

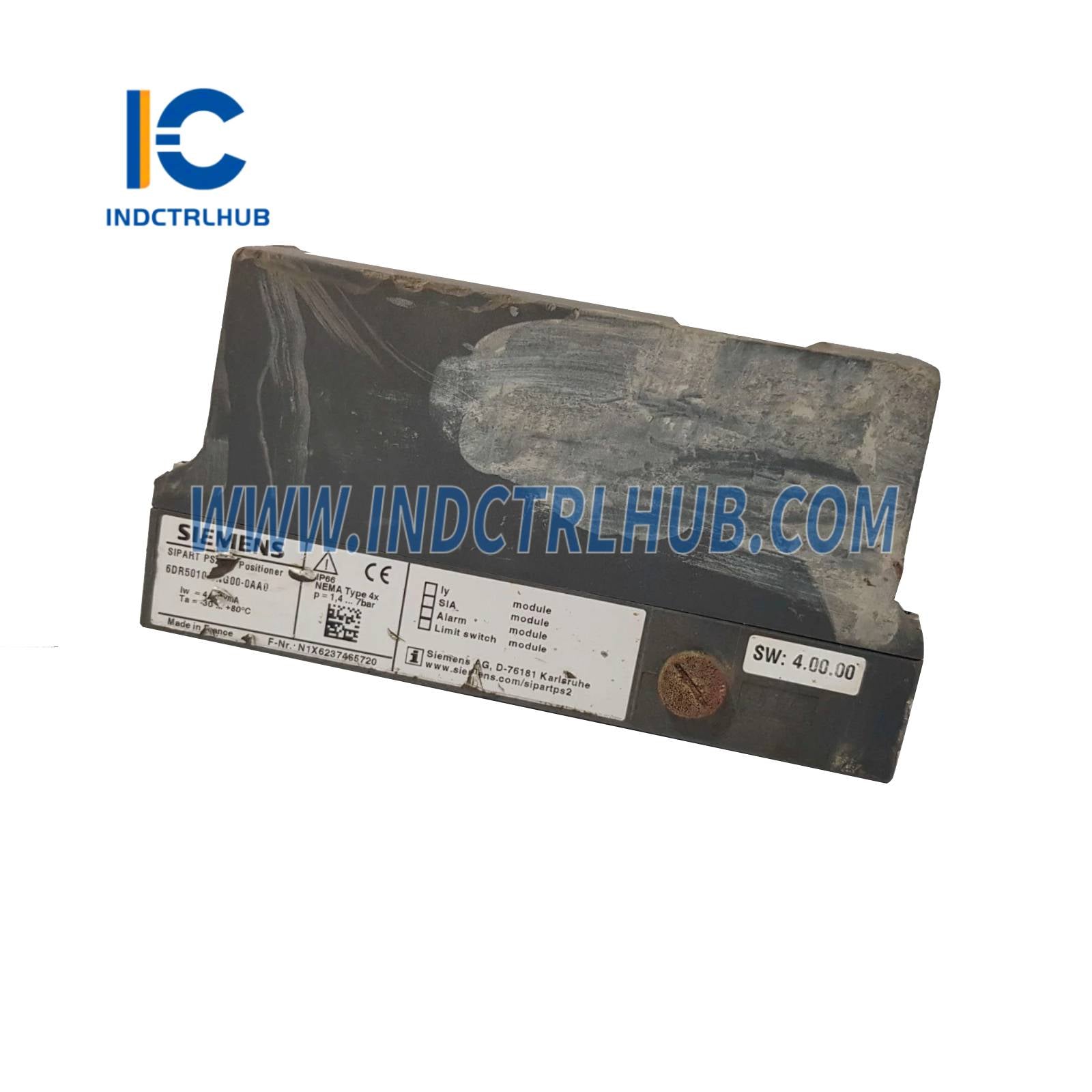

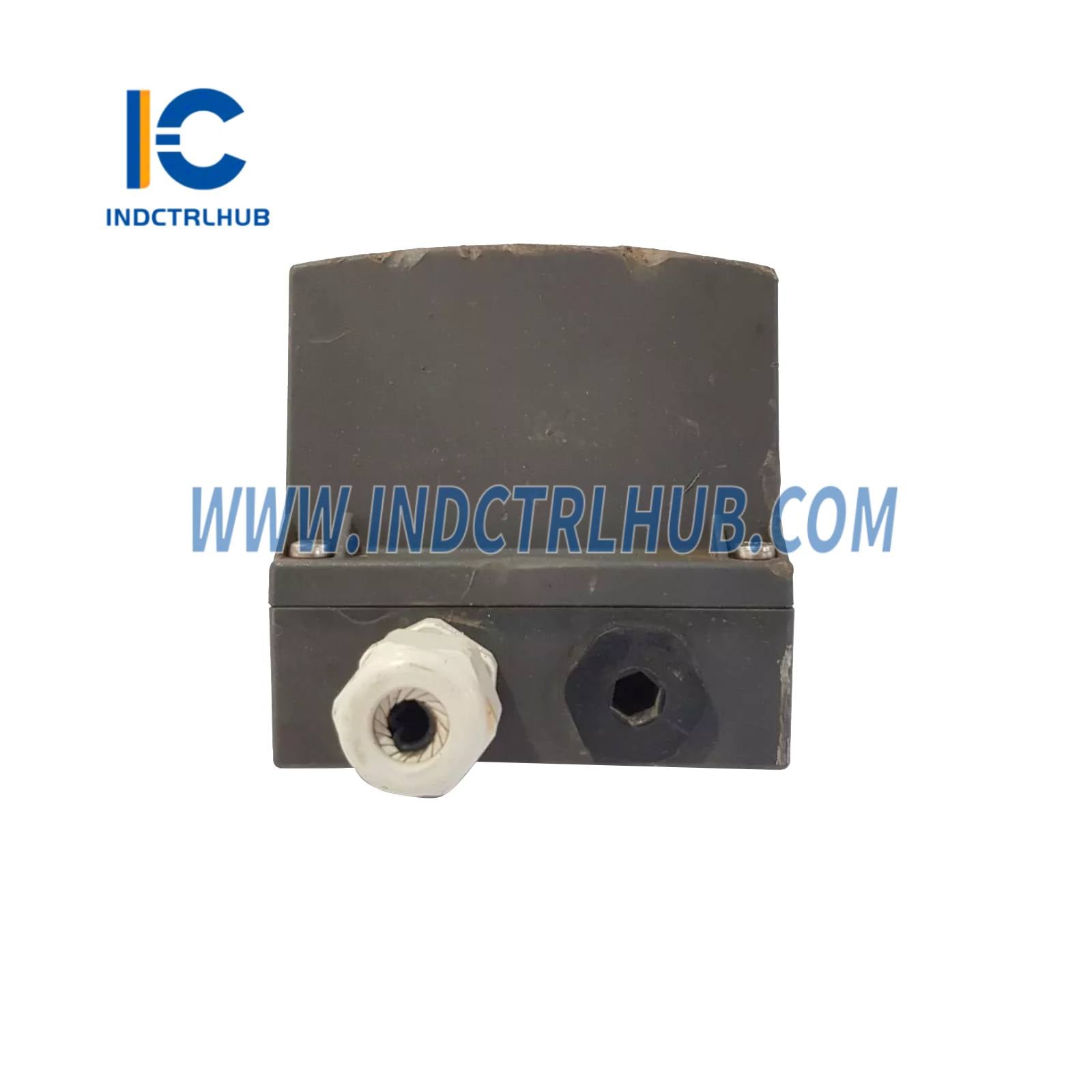

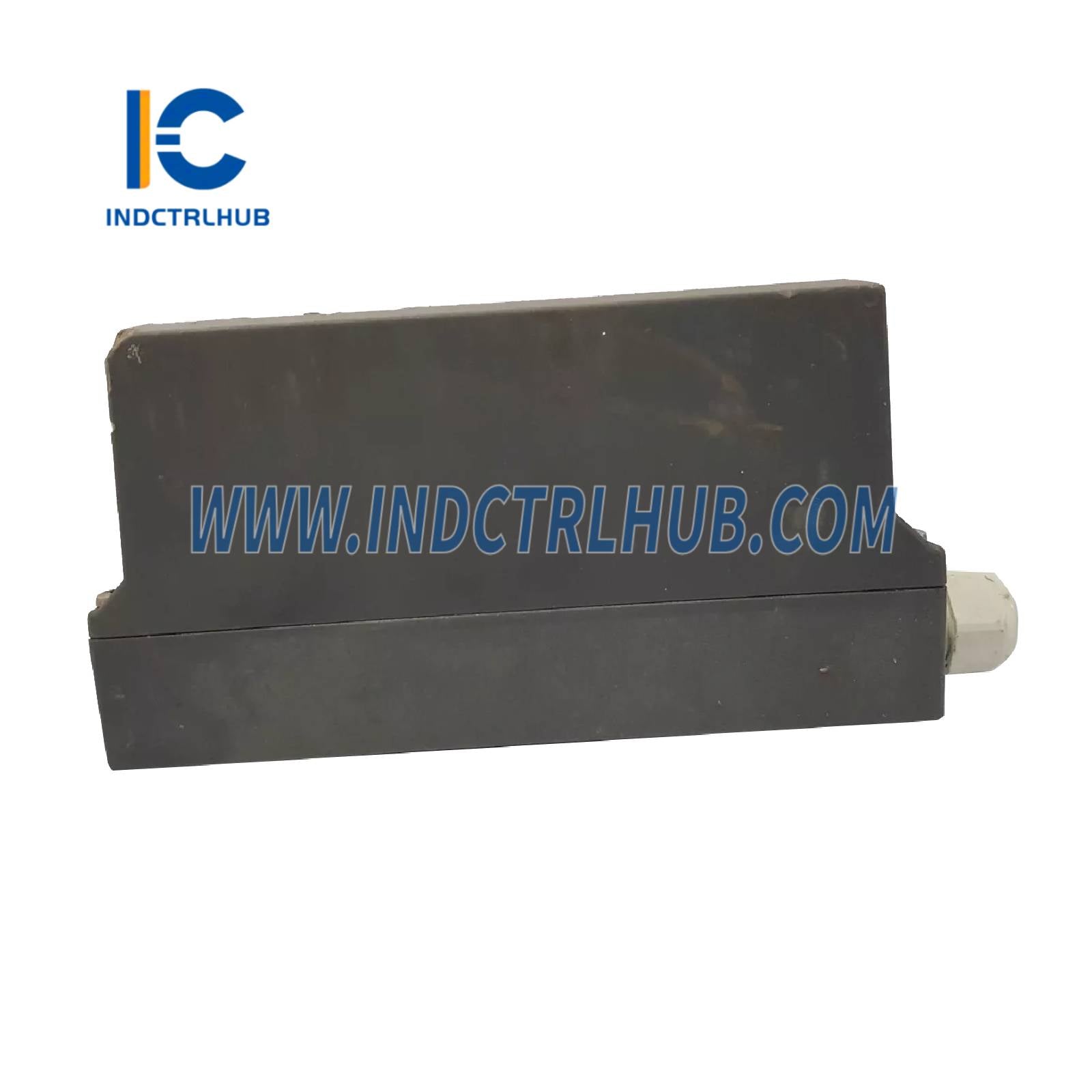

Siemens 6DR5010-0NG00-0AA0 SIPART PS2 intelligenter elektropneumatischer Stellantrieb
Produktübersicht
- Der Siemens 6DR5010-0NG00-0AA0 ist ein SIPART PS2 Smart elektropneumatischer Stellantrieb, der für die präzise Steuerung von pneumatischen Linearantrieben und Vierteldrehungsantrieben in industriellen Automatisierungssystemen entwickelt wurde. Er arbeitet mit einem 2-Draht-, 4 bis 20 mA Signal und wird in Branchen wie der chemischen Verarbeitung, Öl und Gas, Energieerzeugung und Wasseraufbereitung für eine genaue Ventilpositionierung und Prozesssteuerung eingesetzt. Dieses Modell verfügt über ein Polycarbonat-Gehäuse und eine ausfallsichere Druckentlastungsfunktion für einfachwirkende Antriebe.
Technische Spezifikationen
- Der 6DR5010-0NG00-0AA0 hat gemäß Branchenquellen die folgenden Spezifikationen:
| Spezifikation | Details |
|---|---|
| Modell/Teilenummer | 6DR5010-0NG00-0AA0 |
| Hersteller | Siemens |
| Beschreibung | SIPART PS2 Intelligenter elektropneumatischer Positionsregler für pneumatische Linearantriebe und Vierteldreh-Antriebe |
| Serie | SIPART PS2 |
| Funktion | Steuert pneumatische Linearantriebe und Vierteldreh-Antriebe; 2-Draht; 4 bis 20 mA; Einfachwirkung; ausfallsichere Druckentlastung (nur Einfachwirkung) |
| Steuersignal | 4 bis 20 mA (2-Leiter) |
| Gehäuse | Polycarbonat, Standard |
| Explosionsschutz | Ohne Explosionsschutz |
| Anschlussgewinde | Elektrisch: M20x1,5 Pneumatisch: G 1/4 |
| Grenzwertüberwachung | Ohne Limit-Monitor |
| Optionsmodul | Ohne Optionsmodul |
| Manometerblock/Booster | Ohne Manometerblock oder Verstärker |
| Anweisungen | Kurze Anweisungen auf Englisch, Deutsch, Chinesisch |
| Stromversorgung | Druckluft (1,4 bis 7 bar, je nach Hilfsenergiebedarf) |
| Umweltspezifikationen | Umgebungstemperatur: -30°C bis +80°C Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibrationsbeständigkeit: Nach IEC 60068-2-6 Stoßfestigkeit: Nach IEC 60068-2-27 |
| Maße | Ca. 180 mm (H) x 110 mm (B) x 90 mm (T) |
| Gewicht | Ca. 0,9 kg |
| Montage | NAMUR-konform für lineare/viertelkreisige Antriebe (Montagesatz erforderlich, z. B. 6DR4004-8V) |
| Zertifizierungen | CE, entspricht der EMV-Richtlinie 2014/30/EU und der Maschinenrichtlinie 2006/42/EG |
Weitere Details
- Die 6DR5010-0NG00-0AA0 enthält die folgenden zusätzlichen Informationen basierend auf Branchenquellen:
- Funktion: Nutzt Druckluft (1,4 bis 7 bar) als Hilfsenergie für präzise Ventilpositionierung; verfügt über eine Reibkupplung mit schaltbarem Getriebe für Kompatibilität mit verschiedenen Antrieben; die Ausfallsicher-Funktion entlüftet den Antrieb bei Stromausfall (nur einfachwirkend); unterstützt vorausschauende Fünf-Punkt-Positionierung mit Pulsweitenmodulation zur Ventilsteuerung; beinhaltet ein kleines Display für Betrieb und Fehlercodes.
