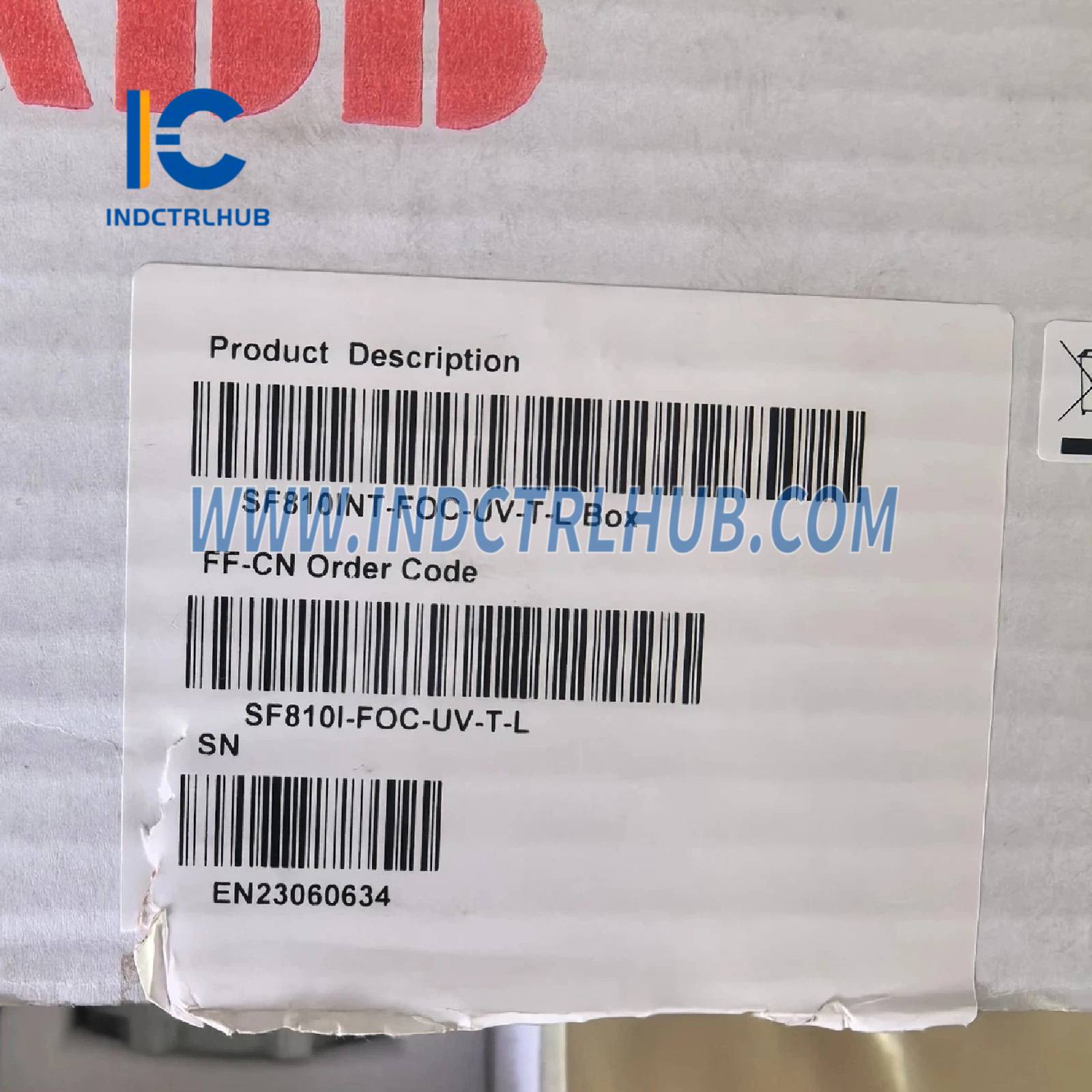

SF810INT-FOC-UV-T-L | ABB Mehrstoff Integrierter Sicherer Flammen-Scanner mit Glasfaserkabel

SF810INT-FOC-UV-T-L | ABB Mehrstoff Integrierter Sicherer Flammen-Scanner mit Glasfaserkabel

  • Manufacturer: ABB

  • Product No.: SF810INT-FOC-UV-T-L

  • Condition:1000 auf Lager

  • Product Type: Multibrennstoff Integrierter sicherer Flammenwächter mit Glasfaserkabel

  • Product Origin: Switzerland

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7-Support
  • 30-tägige Rückgabe
  • Schneller Versand

SF810INT-FOC-UV-T-L Parameter

Produktdetails



Parameter Einzelheiten
Hersteller ABB
Modell-/Teilenummer SF810INT-FOC-UV-T-L
Beschreibung Multibrennstoff Integrierter sicherer Flammenwächter mit Glasfaserkabel

Produktübersicht



Parameter Einzelheiten
Teilenummer SF810INT-FOC-UV-T-L
Produktname Uvisor™ SF810i Multi-Fuel Integrierter sicherer Flammenscanner
Anwendung Flammenerkennung und -überwachung für Versorgungs- und Industrieanlagen, einschließlich Wand-, Tangential- und Eckbrenner
Kompatibilität Unterstützt Mehrbrennstoffbetrieb (Erdgas, Heizöl, pulverisierte Kohle); Integration mit System 800xA über Profibus DP-V1 oder Modbus
Funktion Bietet stabile Flammenkonsistenz- und Qualitätsinformationen mit kontinuierlicher Selbstprüfung, Autotuning und ausfallsicherer Validierung

Funktionale Spezifikationen



Parameter Einzelheiten
Sensortyp UV-Festkörpersensor (SiC-Photodiode, Spitze bei 280 nm)
Erkennungsmöglichkeiten Echtzeitmessung von Flammenfrequenz, Intensität und Qualität; unterdrückt Netzfrequenzen und künstliche Beleuchtung
Flammen-Ausfall-Reaktionszeit (FFRT) 0,2 s bis 4 s
Kommunikation Zwei redundante RS-485 serielle Kanäle (Profibus DP-V1 bis 12 Mbit/s oder Modbus bis 115.200 bit/s)
Eingänge/Ausgänge 2 isolierte digitale Eingänge (24 VDC); isolierter 4-20 mA Analogausgang (±5% f.s.); 2 ausfallsichere Relais (Flamme und Fehler, NO-Kontakte, 240 VAC/1,5A oder 30 VDC/300 mA)
Installationsart Glasfaserkabel (FOC) Konfiguration für Sichtverbindung durch Windbox; erfordert Luftspülung (mindestens 400 l/min Durchfluss, 400 mm H2O Druck)
Stromversorgung 24 V DC (18-29 V, -25%/+20%); typischer Strom 150 mA (3,6 W), max. 4 W; Einschaltstrom 6 A Spitze
Betriebstemperaturbereich -40°C bis 70°C
Spezifikationen der Glasfaser Quarzfaser für UV (max. 350°C); Länge bis zum angegebenen mm
Abmessungen Durchmesser 95 mm; Länge 170-180 mm; Gewicht 1,3 kg
Schutzart IP66-IP67
Normenkonformität EN 61010-1, EN298, ATEX II 2GD Ex d IIC T6, IEC 60068 Serie für Umwelttests
Alle Einzelheiten anzeigen

Product Description

SF810INT-FOC-UV-T-L Parameter

Produktdetails



Parameter Einzelheiten
Hersteller ABB
Modell-/Teilenummer SF810INT-FOC-UV-T-L
Beschreibung Multibrennstoff Integrierter sicherer Flammenwächter mit Glasfaserkabel

Produktübersicht



Parameter Einzelheiten
Teilenummer SF810INT-FOC-UV-T-L
Produktname Uvisor™ SF810i Multi-Fuel Integrierter sicherer Flammenscanner
Anwendung Flammenerkennung und -überwachung für Versorgungs- und Industrieanlagen, einschließlich Wand-, Tangential- und Eckbrenner
Kompatibilität Unterstützt Mehrbrennstoffbetrieb (Erdgas, Heizöl, pulverisierte Kohle); Integration mit System 800xA über Profibus DP-V1 oder Modbus
Funktion Bietet stabile Flammenkonsistenz- und Qualitätsinformationen mit kontinuierlicher Selbstprüfung, Autotuning und ausfallsicherer Validierung

Funktionale Spezifikationen



Parameter Einzelheiten
Sensortyp UV-Festkörpersensor (SiC-Photodiode, Spitze bei 280 nm)
Erkennungsmöglichkeiten Echtzeitmessung von Flammenfrequenz, Intensität und Qualität; unterdrückt Netzfrequenzen und künstliche Beleuchtung
Flammen-Ausfall-Reaktionszeit (FFRT) 0,2 s bis 4 s
Kommunikation Zwei redundante RS-485 serielle Kanäle (Profibus DP-V1 bis 12 Mbit/s oder Modbus bis 115.200 bit/s)
Eingänge/Ausgänge 2 isolierte digitale Eingänge (24 VDC); isolierter 4-20 mA Analogausgang (±5% f.s.); 2 ausfallsichere Relais (Flamme und Fehler, NO-Kontakte, 240 VAC/1,5A oder 30 VDC/300 mA)
Installationsart Glasfaserkabel (FOC) Konfiguration für Sichtverbindung durch Windbox; erfordert Luftspülung (mindestens 400 l/min Durchfluss, 400 mm H2O Druck)
Stromversorgung 24 V DC (18-29 V, -25%/+20%); typischer Strom 150 mA (3,6 W), max. 4 W; Einschaltstrom 6 A Spitze
Betriebstemperaturbereich -40°C bis 70°C
Spezifikationen der Glasfaser Quarzfaser für UV (max. 350°C); Länge bis zum angegebenen mm
Abmessungen Durchmesser 95 mm; Länge 170-180 mm; Gewicht 1,3 kg
Schutzart IP66-IP67
Normenkonformität EN 61010-1, EN298, ATEX II 2GD Ex d IIC T6, IEC 60068 Serie für Umwelttests
