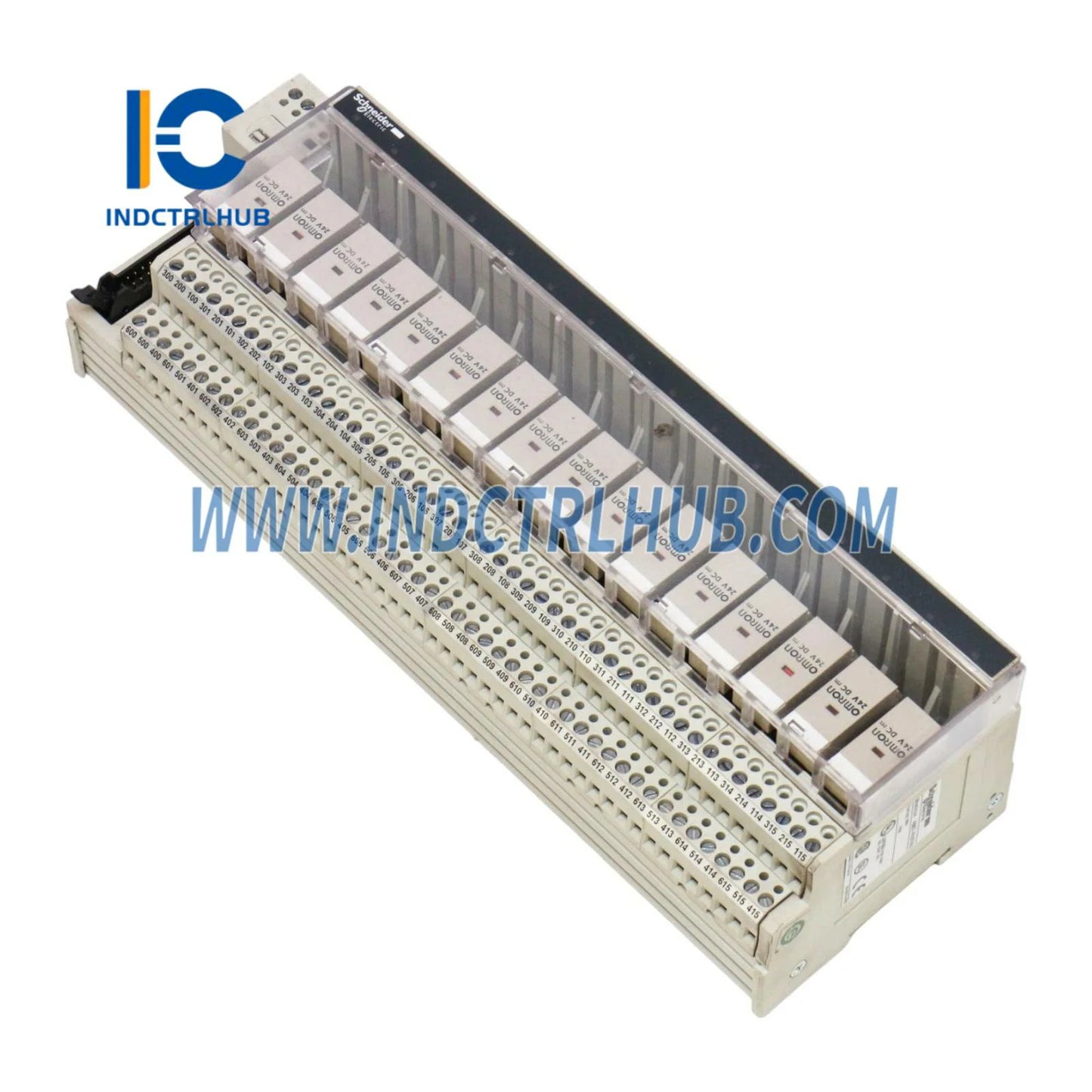

Schneider ABE7R16T370 Unterbau mit steckbarem elektromechanischem Relais
Schneider ABE7R16T370 Unterbau mit steckbarem elektromechanischem Relais
Manufacturer: Schneider
Product No.: ABE7R16T370
Condition:1000 auf Lager
Product Type: Unterlage mit steckbarem elektromechanischem Relais
Product Origin: USA
Payment: T/T, Western Union
Weight: 7577g
Shipping port: Xiamen
Warranty: 12 months
- 24/7-Support
- 30-tägige Rückgabe
- Schneller Versand
Allgemeine Informationen
|
Bereich |
Einzelheiten |
|---|---|
|
Hersteller |
Schneider Electric |
|
Modell-/Teilenummer |
ABE7R16T370 |
|
Beschreibung |
Sockel mit steckbarem elektromechanischem Relais ABE7 - 16 Kanäle - Relais 12,5 mm |
|
Produktreihe |
Modicon ABE7 |
|
Produkttyp |
Sockel mit steckbarem elektromechanischem Relais |
|
Sockeltyp |
Ausgangs-Unterbauplatte |
|
Nenn-Versorgungsspannung |
19_30 V (IEC 61131-2) |
|
Anzahl der Kanäle |
16 |
|
Versorgungsspannungsart |
Gleichstrom |
|
Kompatibilität |
ABR7S37 |
|
Status-LED |
1 LED pro Kanal (Grün) für Kanalstatus 1 LED (Grün) für Netz EIN |
|
Polverteilung |
Potentialfrei |
|
Kurzschlussschutz |
1 A interne Sicherung (schnell, 5 x 20 mm) PLC-Ende |
|
Befestigungsart |
Mit Klammern (35 mm symmetrische DIN-Schiene)__Mit Schrauben (Massivplatte mit Befestigungssatz) |
|
Maximaler Versorgungsstrom |
1 A |
|
Spannungsabfall an der Sicherung |
0,3 V |
|
Nenn-Isolationsspannung |
2000 V (Anschlüsse/Tragschienen)__300 V (Spulenkreis/Kontaktkreise) IEC 60947-1 |
|
Nenn-Impulsprüfspannung |
2,5 kV |
|
Installationskategorie |
II (IEC 60664-1) |
|
Anziehdrehmoment |
5,3 lbf.in (0,6 N.m) flach _ 3,5 mm |
|
Nettogewicht |
1,3 kg (2,9 lb) |
_
_
Umweltspezifikationen
|
Bereich |
Einzelheiten |
|---|---|
|
Produktzertifizierungen |
DNV, CSA, GL, EAC |
|
IP-Schutzart |
IP2X (IEC 60529) |
|
Widerstand gegen glühenden Draht |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Stoßfestigkeit |
15 gn (11 ms) (IEC 60068-2-27) |
|
Vibrationsbeständigkeit |
2 gn (f= 10_150 Hz) (IEC 60068-2-6) |
|
Widerstand gegen elektrostatische Entladung |
4 kV (Kontakt), 8 kV (Luft) (IEC 61000-4-2, Stufe 3) |
|
Widerstand gegen bestrahlte Felder |
9,1 V/m (10 V/m) (26000000_1000000000 Hz) (IEC 61000-4-3, Stufe 3) |
|
Widerstand gegen schnelle Transienten |
2 kV (Stufe 3) (IEC 61000-4-4) |
|
Umgebungstemperatur (Betrieb) |
-5 bis 60 °C (23 bis 140 °F) (IEC 61131-2) |
|
Umgebungstemperatur (Lagerung) |
-40 bis 80 °C (-40 bis 176 °F) (IEC 61131-2) |
|
Verschmutzungsgrad |
2 (IEC 60664-1) |
_
_
Verpackungsinformationen
|
Einheit |
Typ |
Menge |
Abmessungen (L _ B _ H) |
Gewicht |
|---|---|---|---|---|
|
Paket 1 |
STK |
1 |
11,50 _ 3,94 _ 3,35 in |
1,181 kg (2,604 lb) |
|
Verpackung 2 (Sammelpackung) |
S03 |
6 |
15,75 _ 11,81 _ 11,81 in |
7,557 kg (16,660 lb) |
_
_
Kommerzielle Informationen
|
Bereich |
Einzelheiten |
|---|---|
|
Kategorie |
US10CP222375 |
|
Rabattplan |
0CP2 |
|
GTIN |
3389110705119 |
|
Rückgabemöglichkeit |
Nein |
|
Herkunftsland |
Lettland (LV) |
_
