Product Description
Allgemeine Informationen
|
Feld |
Details |
|---|---|
|
Hersteller |
Schneider Electric |
|
Modell/Teilenummer |

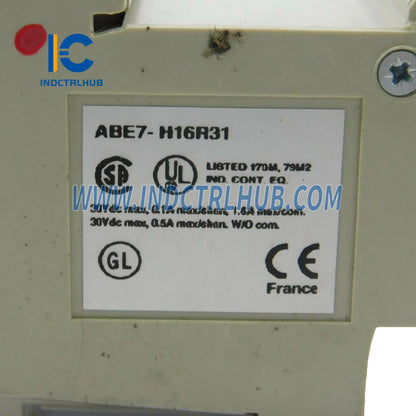

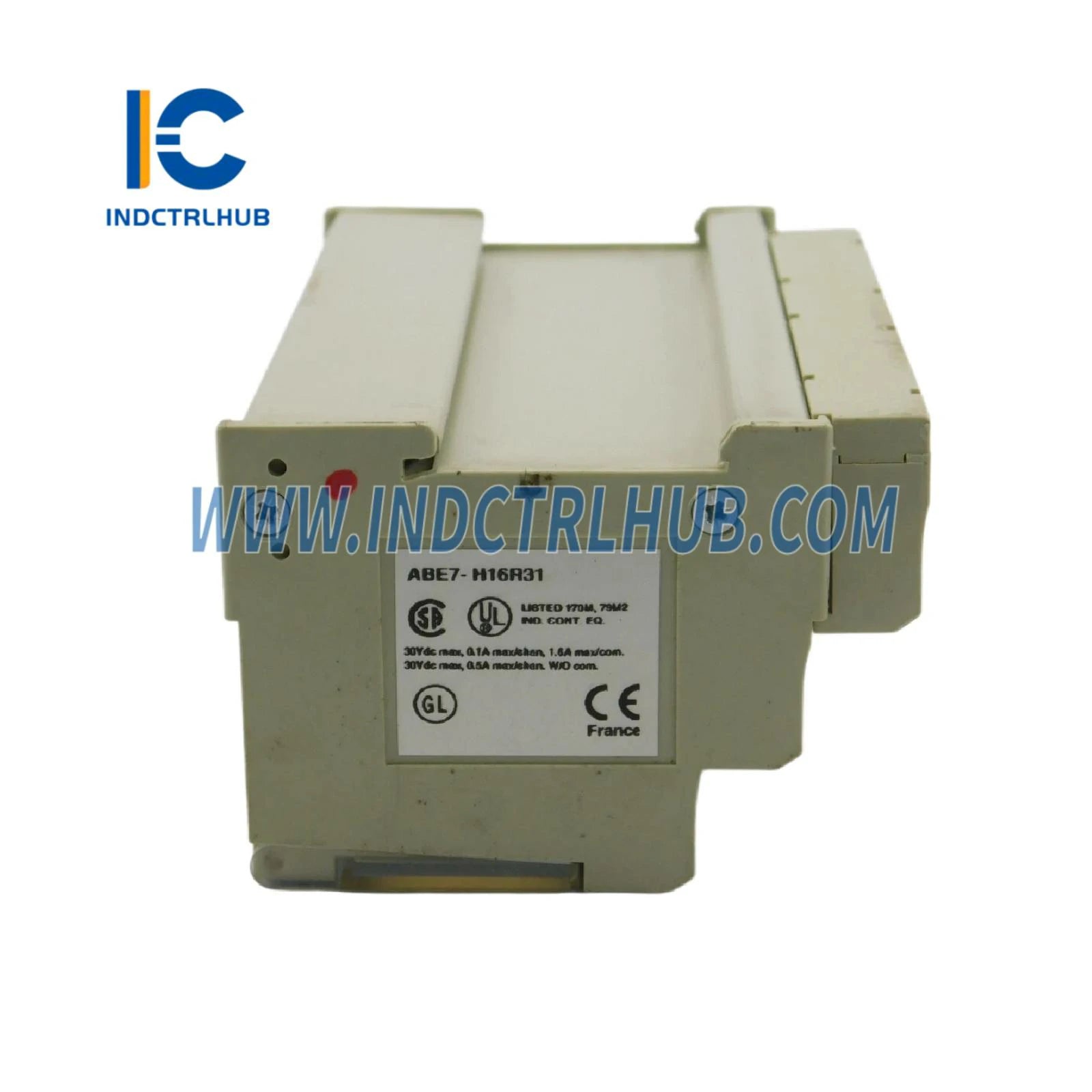

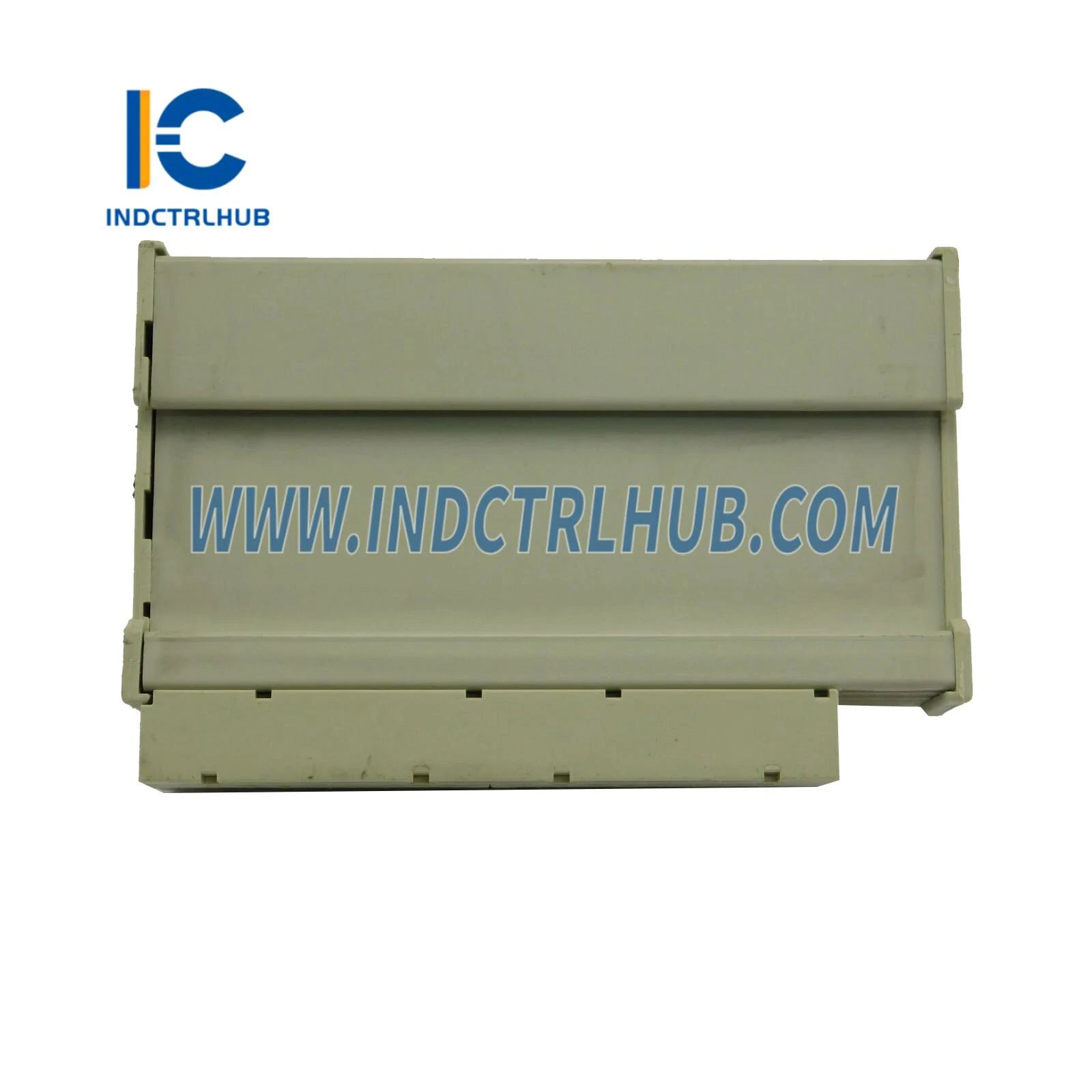

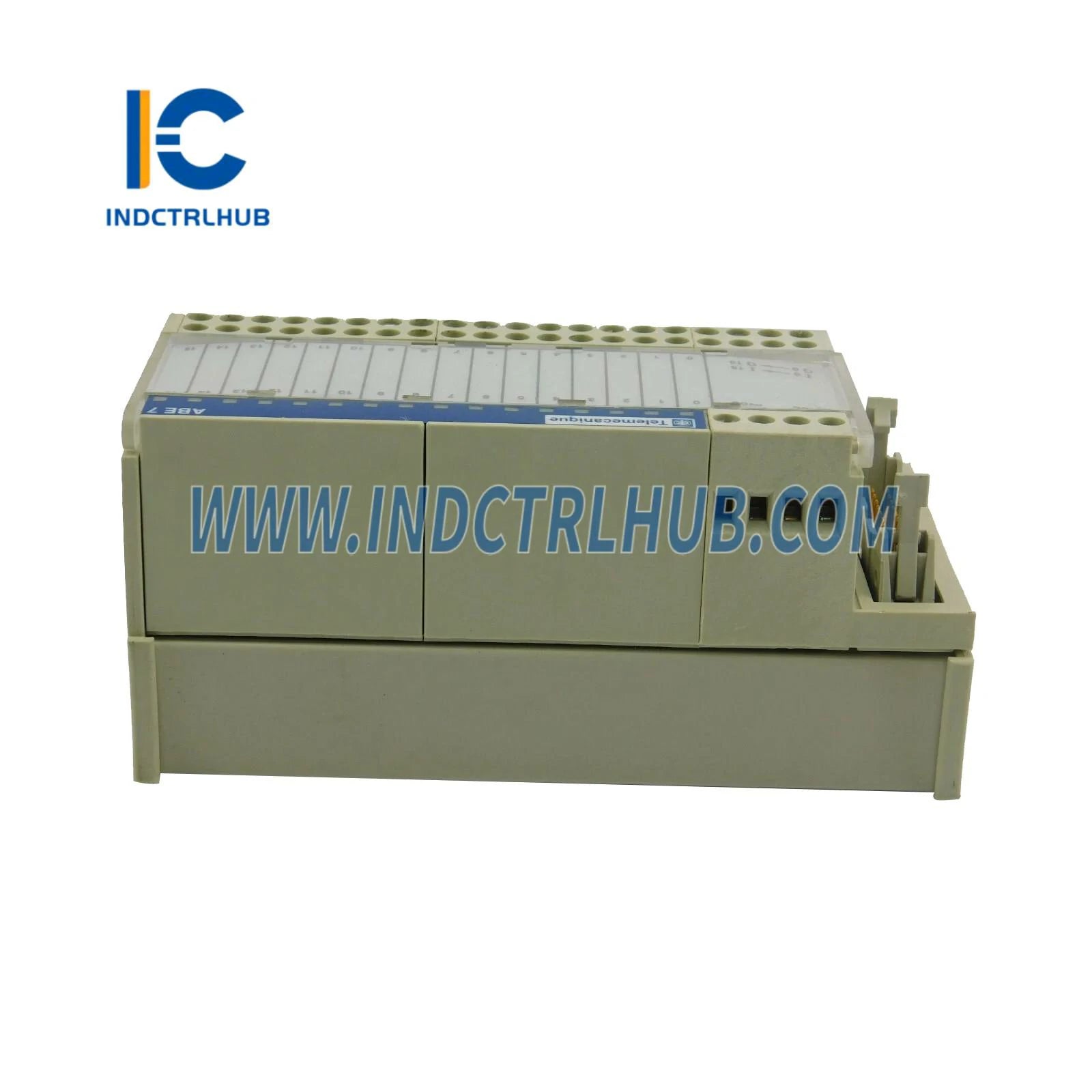

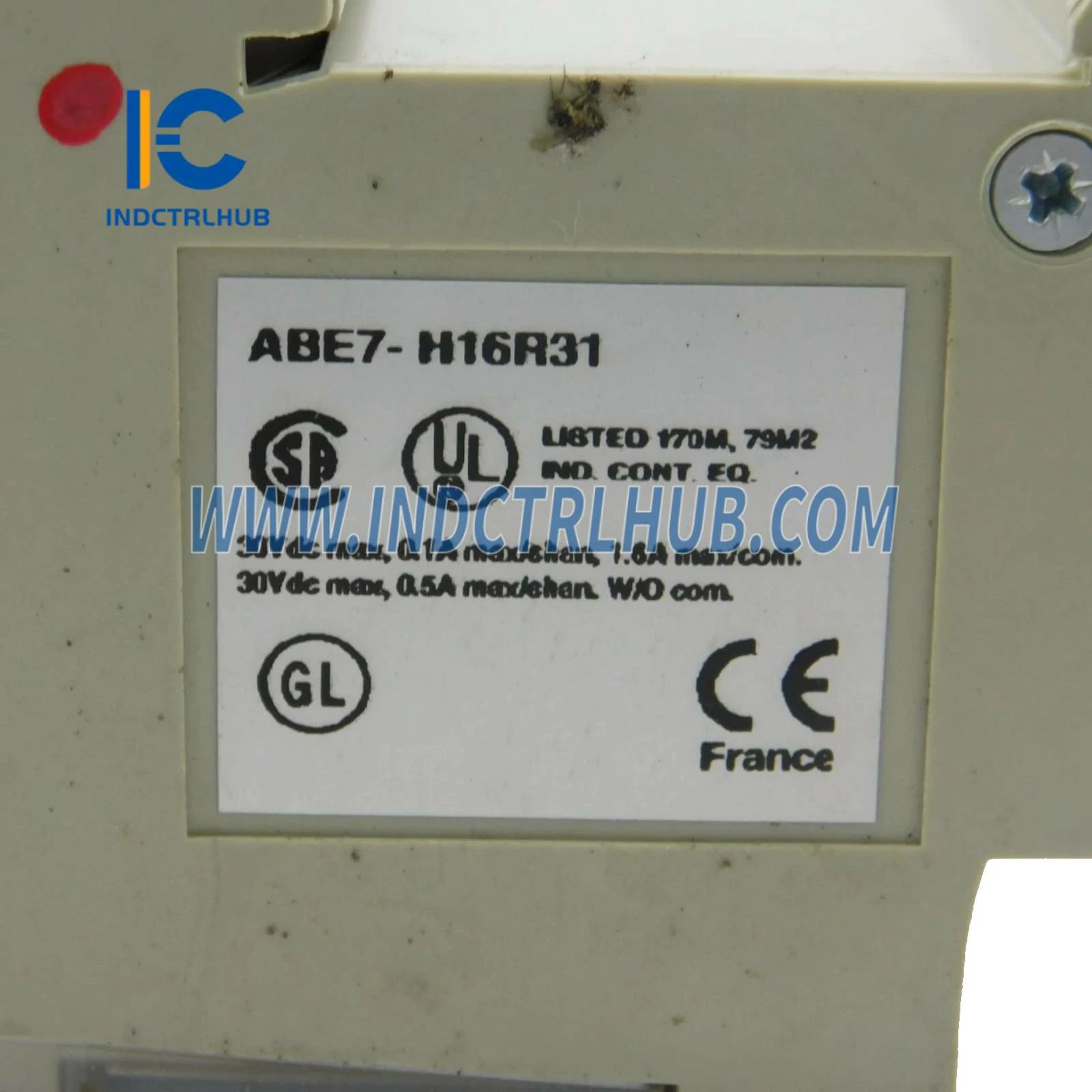

ABE7H16R31 |
|
Beschreibung |

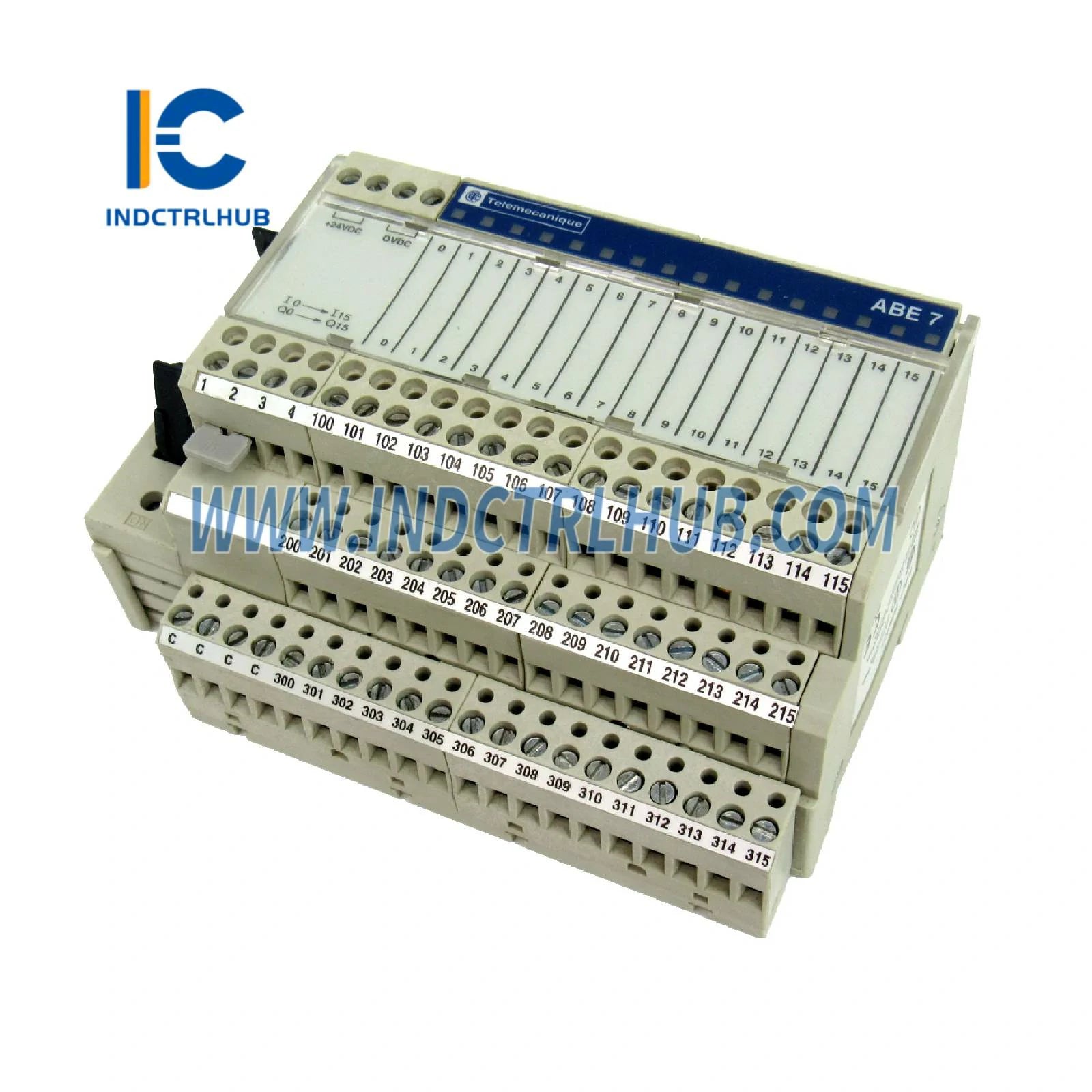

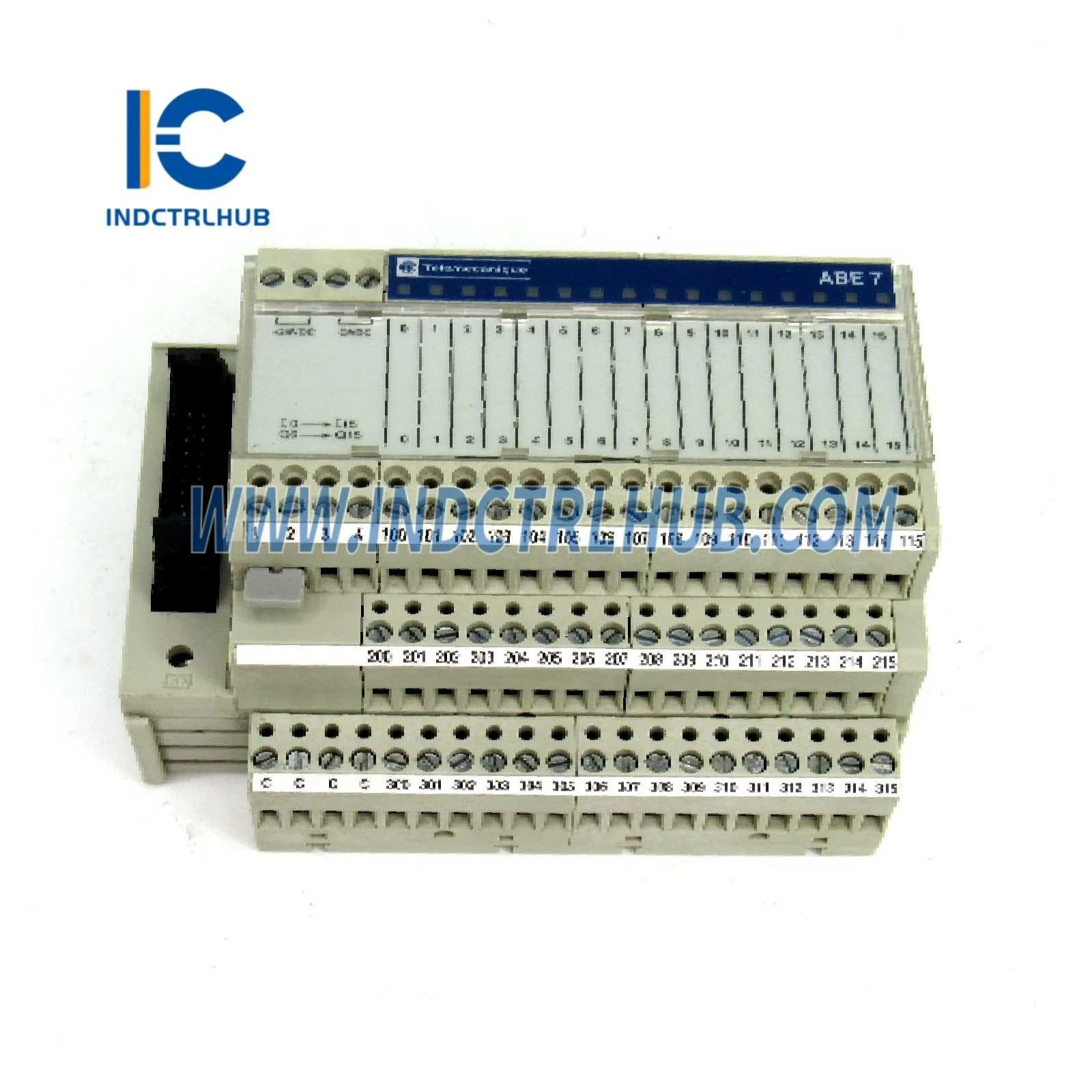

Passive Anschlussunterlage ABE7 - 16 Eingänge oder Ausgänge - LED |
Technische Daten
Hauptsächlich
|
Spezifikation |
Details |
|---|---|
|
Produktpalette |
Modicon ABE7 |
|
Produkttyp |
Passive diskrete I/O-Unterbasis |
|
Unterbautyp |
E/A-Unterbaugruppe |
|
Nennversorgungsspannung |
19…30 V DC (IEC 61131-2) |
|
Anzahl der Kanäle |
16 |
|
Anzahl der Anschlüsse pro Kanal |
3 |
|
Anschlüsse (Klemmen) |
Schraubklemmen (1 x 0,09 bis 2,5 mm² AWG 28 bis AWG 16) |
|
Schraubklemmentyp |
Solide und flexible Kabelverbindungen |
Komplementär
|
Spezifikation |
Details |
|---|---|
|
Versorgungsspannungstyp |
Gleichstrom |
|
Anzahl der horizontalen Reihen |
3 |
|
Status-LED |
1 LED pro Kanal (Grün) zur Statusanzeige |
|
Polaritätsverteilung |
0 V oder 24 V |
|
Kurzschlussschutz |
2 A interne Sicherung (schnell schmelzend PLC Ende) |
|
Steckertyp |
HE-10 |
|
PIN-Nummer |
20 Pins |
|
Fixiermodus |
Mit Clips (35 mm symmetrische DIN-Schiene), Schrauben (Massivplatte mit Befestigungsset) |
|
Maximaler Versorgungsstrom |
1,8 A |
|
Strom pro Kanal |
0,5 A |
|
Maximaler Strom pro Ausgang Common |
1,8 A |
|
Spannungsabfall an der Netzsicherungs-Sicherung |
0,3 V |
|
Bemessungsspannung der Isolierung |
2000 V (IEC 60664-1) |
|
Installationskategorie |
II (IEC 60664-1) |
|
Anzugsdrehmoment |
5,3 lbf.in (0,6 N.m) |
|
Breite |
4,9 Zoll (125 mm) |
|
Nettogewicht |
0,763 lb (0,346 kg) |
Umwelt
|
Spezifikation |
Details |
|---|---|
|
Produktzertifizierungen |
CSA, GL, UL, DNV, EAC |
|
IP-Schutzart |
IP2X (IEC 60529) |
|
Widerstand gegen Glühdraht |
1382 °F (750 °C) für 30 Sekunden (IEC 60695-2-11) |
|
Stoßfestigkeit |
15 gn für 11 ms (IEC 60068-2-27) |
|
Vibrationsbeständigkeit |
2 gn (f = 10…150 Hz) (IEC 60068-2-6) |
|
Widerstand gegen elektrostatische Entladung |
4 kV (Kontakt), 8 kV (Luft) (IEC 61000-4-2) |
|
Widerstand gegen abgestrahlte Felder |
9,1 V/m (10 V/m) (IEC 61000-4-3) |
|
Widerstand gegen schnelle Transienten |
2 kV (Stufe 3) (IEC 61000-4-4) |
|
Umgebungslufttemperatur für den Betrieb |
23…140 °F (-5…60 °C) (IEC 61131-2) |
|
Umgebungstemperatur für die Lagerung |
-40…176 °F (-40…80 °C) (IEC 61131-2) |
|
Verschmutzungsgrad |
2 (IEC 60664-1) |
Bestell- und Versanddetails
|
Feld |
Details |
|---|---|
|
Kategorie |
US10CP222375 |
|
Rabattplan |
0CP2 |
|
GTIN |
3389110544985 |
|
Rückgaberecht |
NEIN |
|
Ursprungsland |
UNS |
