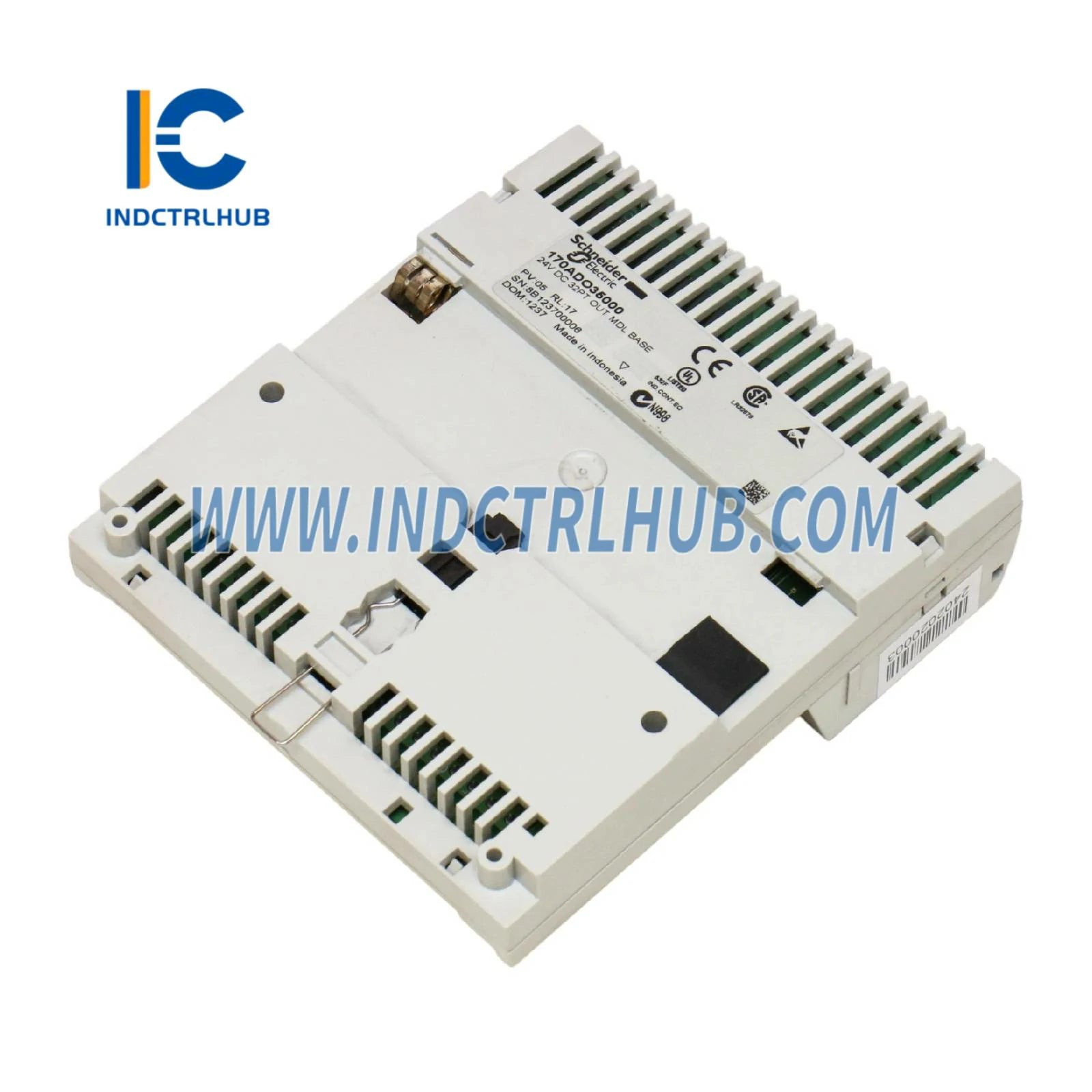

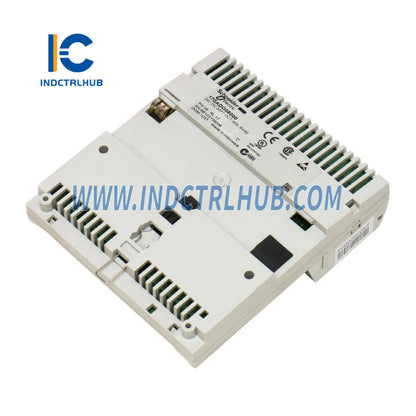

Product Description
Allgemeine Informationen
|
Feld |
Details |
|---|---|
|
Hersteller |
Schneider Electric |
|
Modell/Teilenummer |

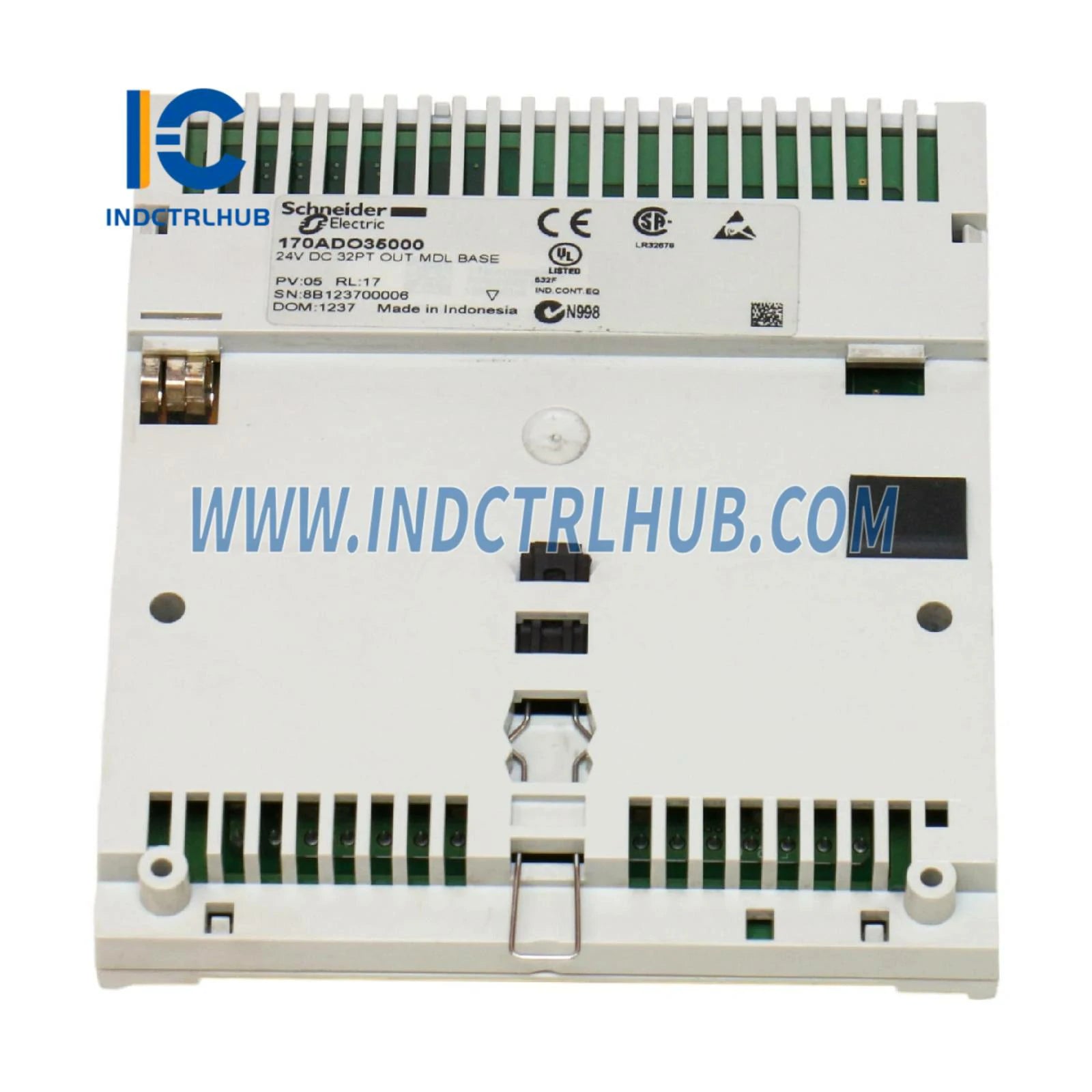

170ADO35000 |
|
Beschreibung |
Diskretes Ausgangsmodul Modicon Momentum – 32 O Halbleiter |
|
Produkttyp |
Diskrete Ausgangsbasis (DC) |
|
Produktpalette |
Modicon Momentum Automatisierungsplattform |
Technische Spezifikationen
Elektrisch
|
Spezifikation |
Details |
|---|---|
|
Diskrete Ausgangsnummer |
32 |
|
Diskreter Ausgangstyp |
Halbleiterschalter |
|
Diskrete Ausgangsspannung |
24 V Gleichstrom |
|
Strom pro Kanal |
0,5 A |
|
Kurzschlussschutz |
Elektronisch geschützt |
|
Bewertete Betriebsspannung |
24 V Gleichstrom |
|
Diskreter Ausgangsstrom |
16 A pro Modul8 A pro Gruppe |
|
Maximaler Leckstrom |
1 mA bei 24 V DC |
|
Stoßstrom |
5 A während 1 ms |
|
Maximaler Spannungsabfall |
< 0,5 V bei 0,5 A (Ausgangsschaltung Zustand 1) |
|
Ausgangsüberlastschutz |
Elektronisch geschützt |
|
Ansprechzeit |
0,1 ms vom Zustand 0 zum Zustand 1. 0,1 ms vom Zustand 1 zum Zustand 0 |
|
Isolation zwischen Kanälen und Bus |
500 V AC |
|
Verlustleistung |
6 W typisch7,5 W maximal |
Physikalische Spezifikationen
|
Dimension |
Wert |
|---|---|
|
Höhe |
141,5 mm |
|
Breite |
125 mm |
|
Tiefe |
47,5 mm |
|
Gewicht |
0,21 kg |
Umweltspezifikationen
|
Spezifikation |
Wert |
|---|---|
|
Betriebstemperatur |
0…60 °C |
|
Lagertemperatur |
-40…85 °C |
|
Relative Luftfeuchtigkeit |
95 % ohne Kondensation |
|
Betriebshöhe |
≤ 5000 m |
|
Elektrostatische Entladungsbeständigkeit |
4 kV Kontakt, 8 kV Luft (IEC 801-2) |
|
EM-Feldwiderstand |
10 V/m (80–1000 MHz, IEC 801-3) |
Zertifizierungen und Compliance
|
Zertifizierung |
Beschreibung |
|---|---|
|
CE |
Markiert |
|
CSA |
Zertifiziert |
|
UL |
Zertifiziert |
Lokale Signalisierung
-
32 LEDs: Eine pro I/O-Kanal zur Anzeige des Status
