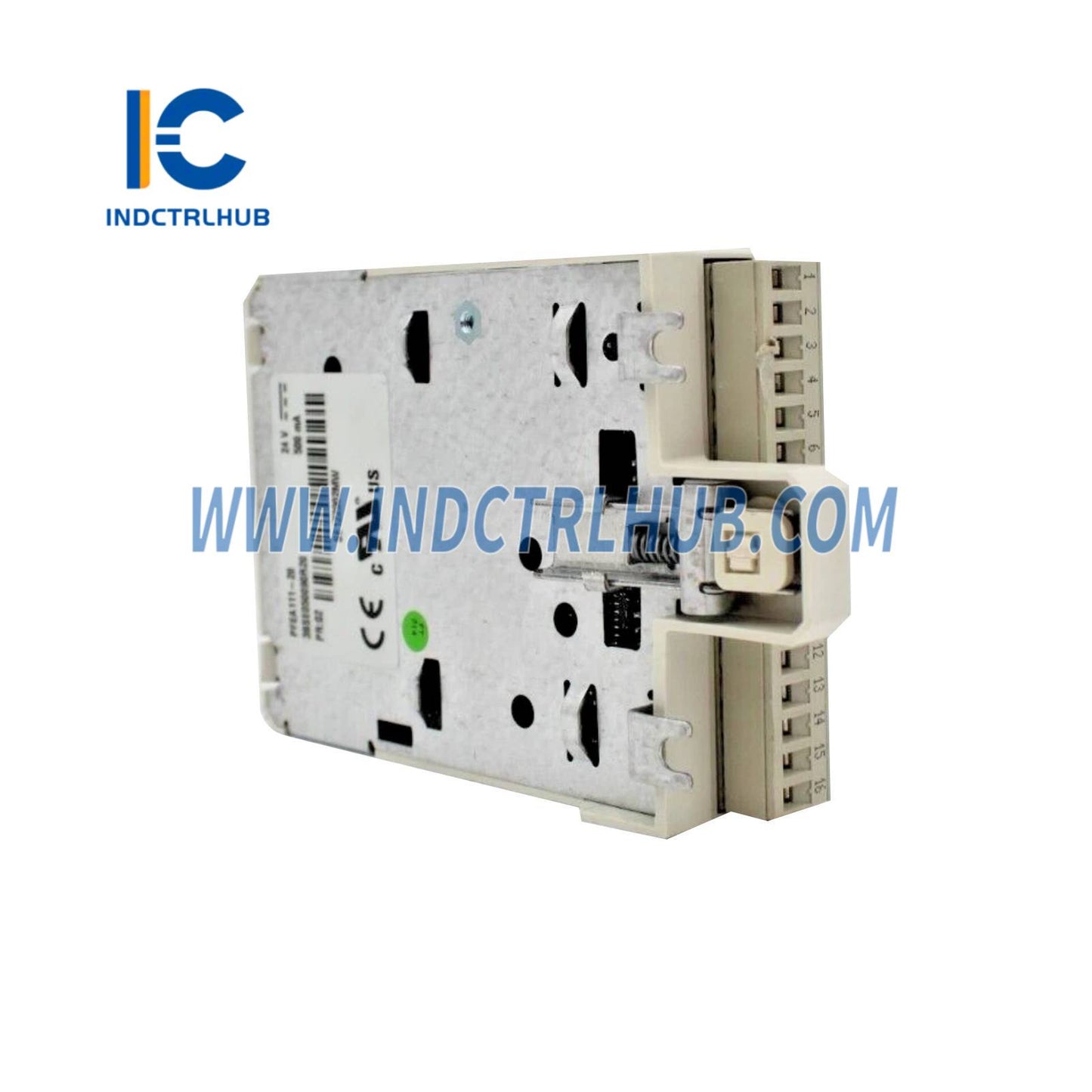

Product Description
Produktdetails
| Parameter | Einzelheiten |
|---|---|
| Hersteller | ABB |
| Modell-/Teilenummer | PFEA111-20 |
| Beschreibung | Zugspannungselektronikmodul |
Produktübersicht
| Parameter | Einzelheiten |
|---|---|
| Teilenummer | PFEA111-20 3BSE050090R20 |
| Produktname | PFEA111-20 Zugspannungselektronik |
| Anwendung | Web-Spannungsmessung und -regelung in Industrieprozessen, kompatibel mit ABB Wägezellen |
| Kompatibilität | Entwickelt für ABB Web-Spannungssysteme, unterstützt 2 Wägezelleneingänge |
| Funktion | Verarbeitet Signale von Wägezellen, liefert Spannungs-/Stromausgänge mit einstellbarer Filterung, zeigt Zugspannungswerte A, B, A+B, A-B an |
Funktionale Spezifikationen
| Parameter | Einzelheiten |
|---|---|
| Eingänge | 2 Wägezelleneingänge |
| Ausgänge | Spannung (0-10 V, max. Last 5 mA, Welligkeit <10 mVp-p, Bandbreite 35 Hz, Sprungantwort 15 ms); Strom (4-20 mA, max. Last 550 Ω, Bandbreite 35 Hz, Sprungantwort 15 ms) |
| Stromversorgung | 24 V Gleichstrom |
| Betriebstemperaturbereich | -20°C bis 60°C |
| Anzeige | Zeigt Zugspannungswerte A, B, A+B, A-B an |
| Schutzart | IP20 |
| Montage | Hutschienenmontage im Schaltschrank |
| Abmessungen | 160 mm x 100 mm x 50 mm (B x H x T) ungefähr |
| Gewicht | 0,5 kg |
| Normenkonformität | IEC 61131-2, CE, UL, CSA |
