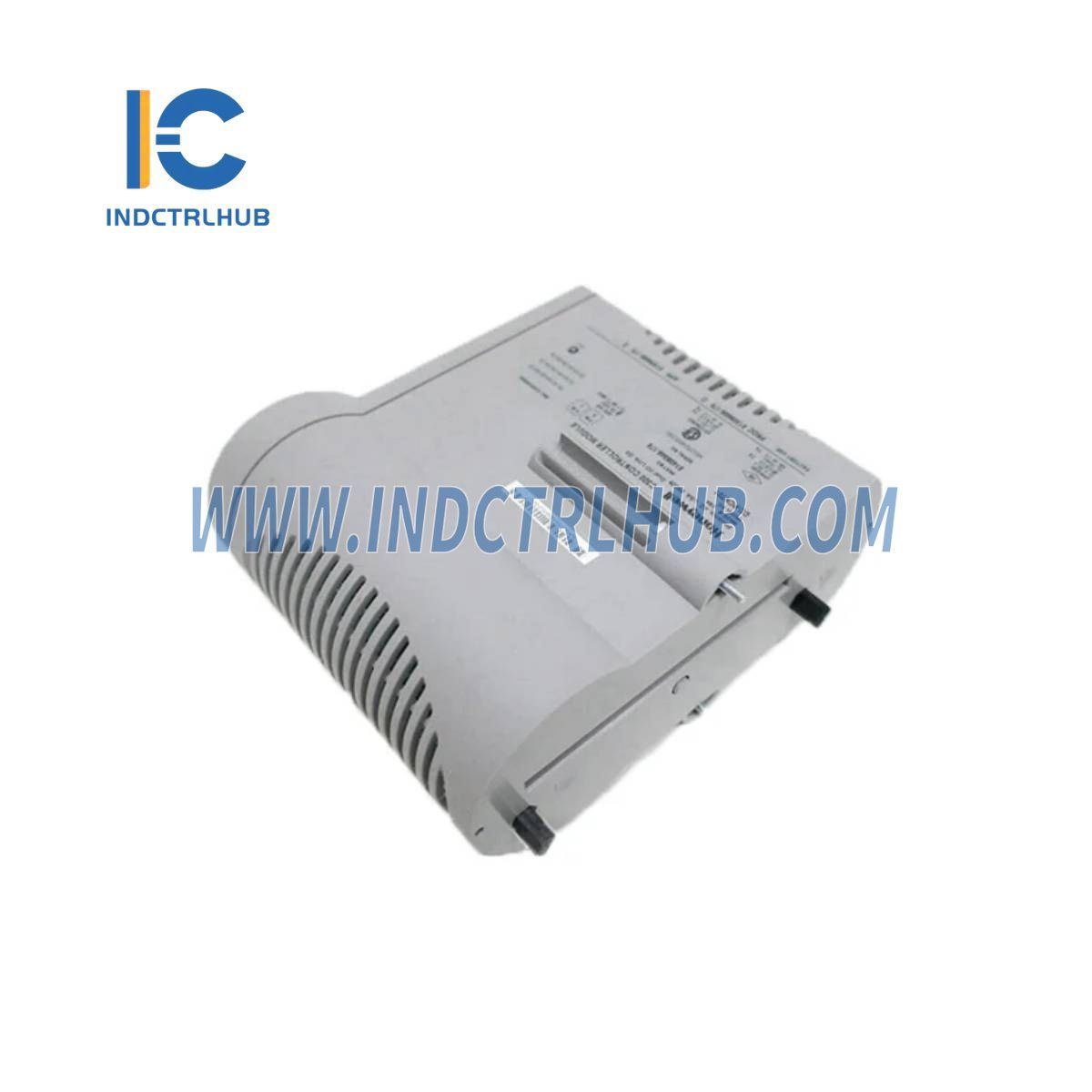

Honeywell CC-PSV201 | Servoventil-Positioniermodul

Funktion

Der CC-PSV201 ist ein Series C I/O-Modul , das entwickelt wurde, um eine Onboard-PID-Positionsregelungsschleife zur Steuerung von Servoventilen bereitzustellen, die häufig in Turbomaschinensteuerungsanwendungen verwendet werden. Es kann:

• Akzeptieren LVDT/RVDT/4-20 mA Positionsrückmeldesignale vom Regelventil

• Empfangen Sie eine Fern-Sollwert-Steuerventil-Anforderung von einem C300-20msCEE-Regler

• Führen Sie eine Onboard-PID-Positionsregelungsschleife aus

• Geben Sie den aktuellen Ausgang an die Servoventilspule zur präzisen Steuerung der Ventilposition aus

Bemerkenswerte Funktionen

• Schnelle Onboard-PID-Ausführung mit Schleifenlatenz innerhalb von 10 ms

• Integrierte Anregungsversorgung für LVDT mit mehreren Verdrahtungskonfigurationen

• LVDT-Eingangskanal konfigurierbar zur Annahme von 4-20 mA Analog-Eingang

• Unterstützt bidirektionalen und unidirektionalen Stromausgang zu Servoventilspulen

• Servo-Ventil-Ausgang kann für 4-20 mA Analogausgang konfiguriert werden

• Akzeptiert zwei digitale Eingänge zur sicheren Steuerung des Servoventilausgangs

• Erweiterte Diagnostik:

• PV-Qualifikation für AI & AO

• LVDT-Anregungsfrequenz-Driftprüfung

• Interne Referenzprüfungen

• Stromversorgung & Speicherdiagnose

• Offene Draht-Erkennung für Servo, LVDT, AI (4-20 mA) und DI

• Rückstromdiagnose für Servo & AO (4-20 mA)

• Sicherheitszustandssteuerung für abnormale Bedingungen

• 2,5 ms Punktverarbeitung für LVDT/RVDT-Signale und PID-Ausführung

• Digitales Dithering zur Bekämpfung von Haftreibung in Servoventilen

• Unterstützt Kalibrierung der Servoventilposition

• Redundanzunterstützung

• Supplies nicht entzündliche Feldstromversorgung

Unterstützte I/O-Schnittstellen

• LVDT/RVDT/Analog-Eingang: 2 Kanäle

• Digitaler Eingang: 2 Kanäle

• Servo-/Analogausgang: 2 Kanäle

• PID-Blöcke: 2

Technische Spezifikationen

Eingabe-/Ausgabemodell

• CC-PSV201 – Servoventil-Positionsmodul

• CC-TSV211 – Redundant, 18”

Servoausgang

• Ausgabetyp:

• Bipolare Strombereiche: 10, 20, 40, 80, 160, 320 mA

• Unipolare Strombereiche: 50, 300 mA

• Ausgabekanäle: 2

• Dither: Verstellbar 0 - 10% von FS, 25 - 60 Hz

• Ausgangstemperaturdrift: 300 ppm pro °C

• Ausgangsstrom-Linearität: 0.325%

• Auflösung: 16-Bit-DAC

• Maximale Widerstandslast: Definiert in der Honeywell DFS-Dokumentation

• Maximale Leerlaufspannung: ±14 V

• Switchover-Ausgangslücke (0 mA zum Feld): 15 ms max.

LVDT-Schnittstelle

• Input/Feedback: 3/4/5/6-adrige LVDT-Rückmeldung, 8 V RMS max., 2.5 - 3.2 KHz

• Erregerversorgung: 8 V RMS max., 2.5 - 3.2 KHz, Max. 50 mA

• Frequenzstabilität: ±5 Hz vom eingestellten Wert

• Kanäle: 2

• Galvanische Trennung: ±500 V DC

• Isolationstechnik: Trenntransformator

• A/D-Wandlerauflösung: 16-Bit

• Eingangsimpedanz (Spannungseingänge): > 25 kΩ (2,5 - 3,2 KHz)

• Eingabe-Scanrate: 25 ms

• Hardware-Genauigkeit (@ CMV = 0 V): <1 %

Analoge Eingänge (KI- und LVDT-Signale schließen sich gegenseitig aus)

• Eingabetyp: Spannung, Strom (2-Draht- oder selbstversorgte Sender)

• Eingangskanäle: 2

• Gleichtaktspannung (DC bis 60 Hz): -6 V bis +5 V Spitze

• A/D-Wandlerauflösung: 16-Bit

• Eingabebereich:

• 0 bis 5 V

• 1 bis 5 V

• 0,4 bis 2 V

• 4-20 mA (über 250 Ω Widerstand)

• Maximaler Normalmodus-Eingang (Differenziell, kein Schaden): ±30 V

• Eingangsimpedanz (Spannungseingänge): > 10 MΩ (mit Strom versorgt)

• Maximale Eingangsspannung (beliebiger Eingang zu Masse, keine Beschädigung): ±30 V

• Eingabe-Scanrate: 5 ms

• Hardware-Genauigkeit (@ CMV = 0 V):

• ±0,075 % des vollen Skalenbereichs (23,5 °C ±2 °C)

• ±0,15 % des vollen Skalenbereichs (0 bis 60 °C)

Analoge Ausgänge (AO- und Servo-Signale schließen sich gegenseitig aus)

• Ausgabetyp: 4-20 mA

• Ausgabekanäle: 2

• Ausgangsripple: <100 mV über 250 Ω Last

• Ausgangstemperaturdrift: 0,005 % der vollen Skala/°C

• Ausgabe-Rücklesegenauigkeit: ±4 % vom Skalenendwert

• Ausgangsstrom-Linearität: ±0,05 % des Nennwerts der vollen Skala

• Auflösung: ±0,05 % des vollen Skalenbereichs

• Kalibrierte Genauigkeit: ±0,35 % des vollen Messbereichs (25°C), einschließlich Linearität

• Direkt einstellbarer Ausgangsstrombereich: 0 mA, 2,9 - 21,1 mA

• Maximale Widerstandslast: 760 Ω

• Maximale Versorgungsspannung: 24 V ± 22 VDC bis 28 VDC

• Maximale Ausgangskonformitätsspannung: 16 V

• Maximale Leerlaufspannung: 18 V

• Antwortzeit (DAC-Code bis Ausgang): 1 ms

• Switchover-Ausgangslücke (0 mA zum Feld): 15 ms max.

Digitale Eingänge

• Eingangskanäle: 2

• DI Power-Spannungsbereich: 22 bis 28 VDC

• ON Sense Spannung/Strom: ≥13 VDC oder ≥6,12 mA

• OFF Sense Spannung/Strom: ≤5 VDC oder ≤2,1 mA

• Eingangsimpedanz: 4,6 kΩ

• Absolute Verzögerung über Eingangsfilter & Isolation: 1,78 ms

• Garantierter ON-Feldwiderstand: ≤300 Ω bei 15 V DC

• Garantierter OFF-Feldwiderstand: ≥30 kΩ bei 30 V DC
