Produktübersicht

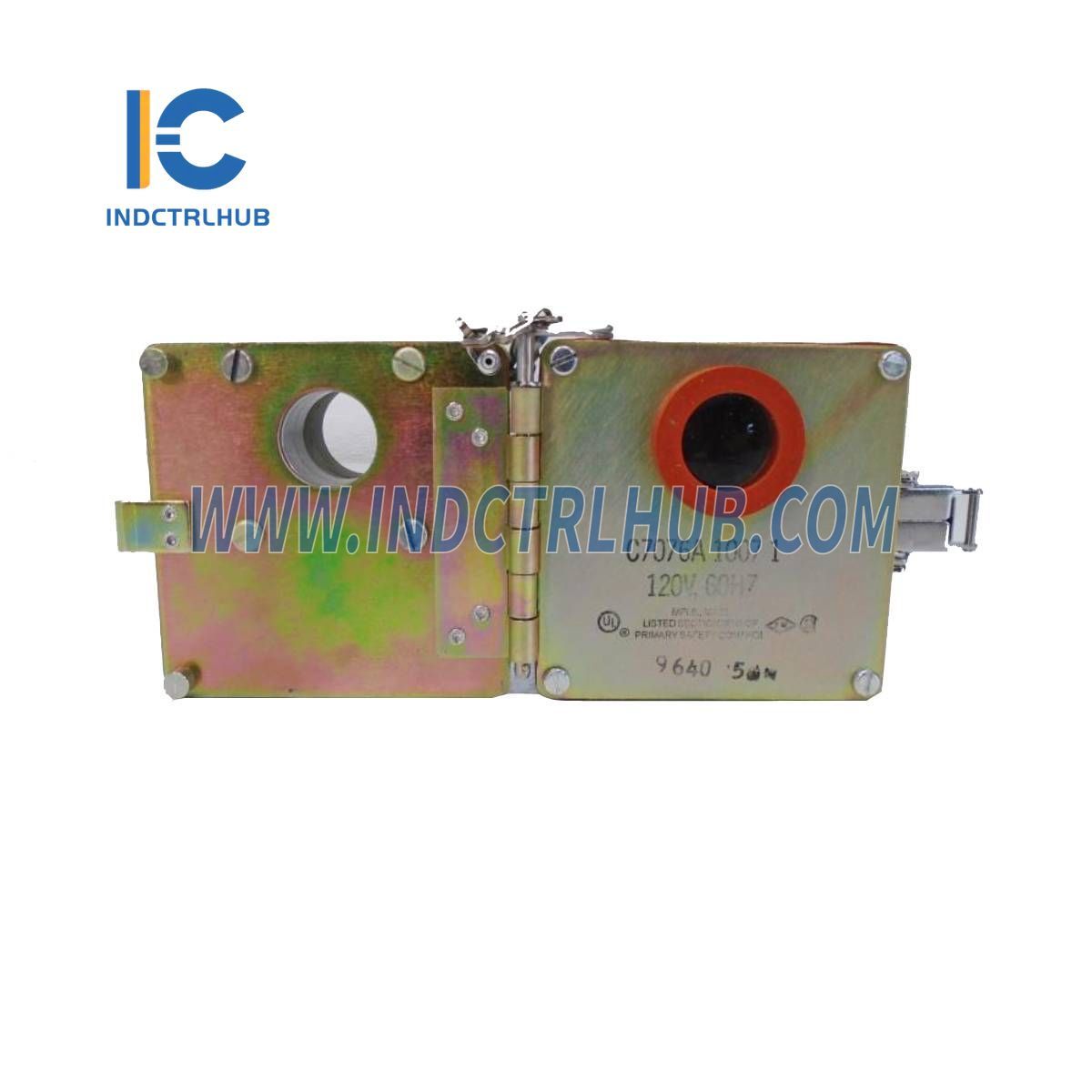

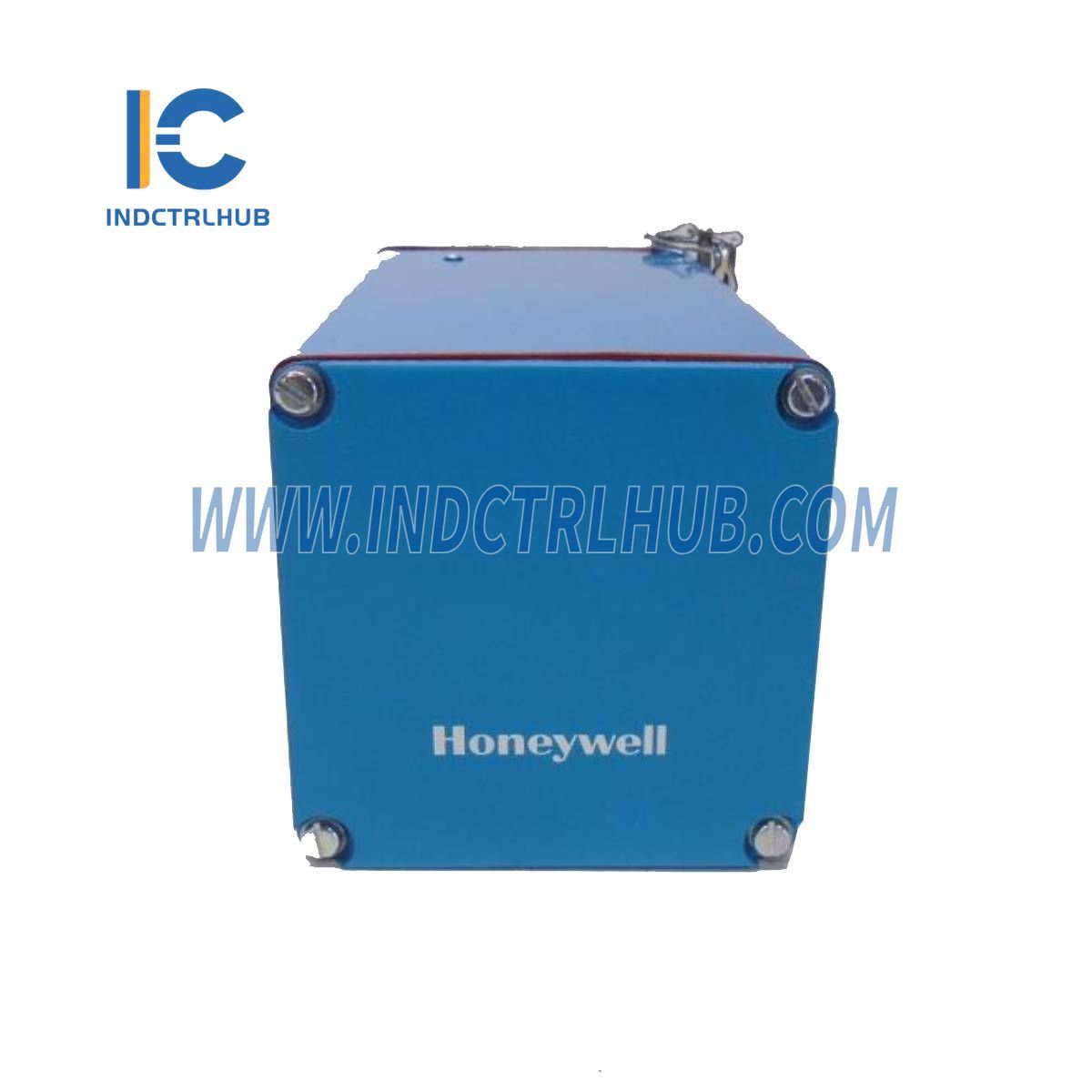

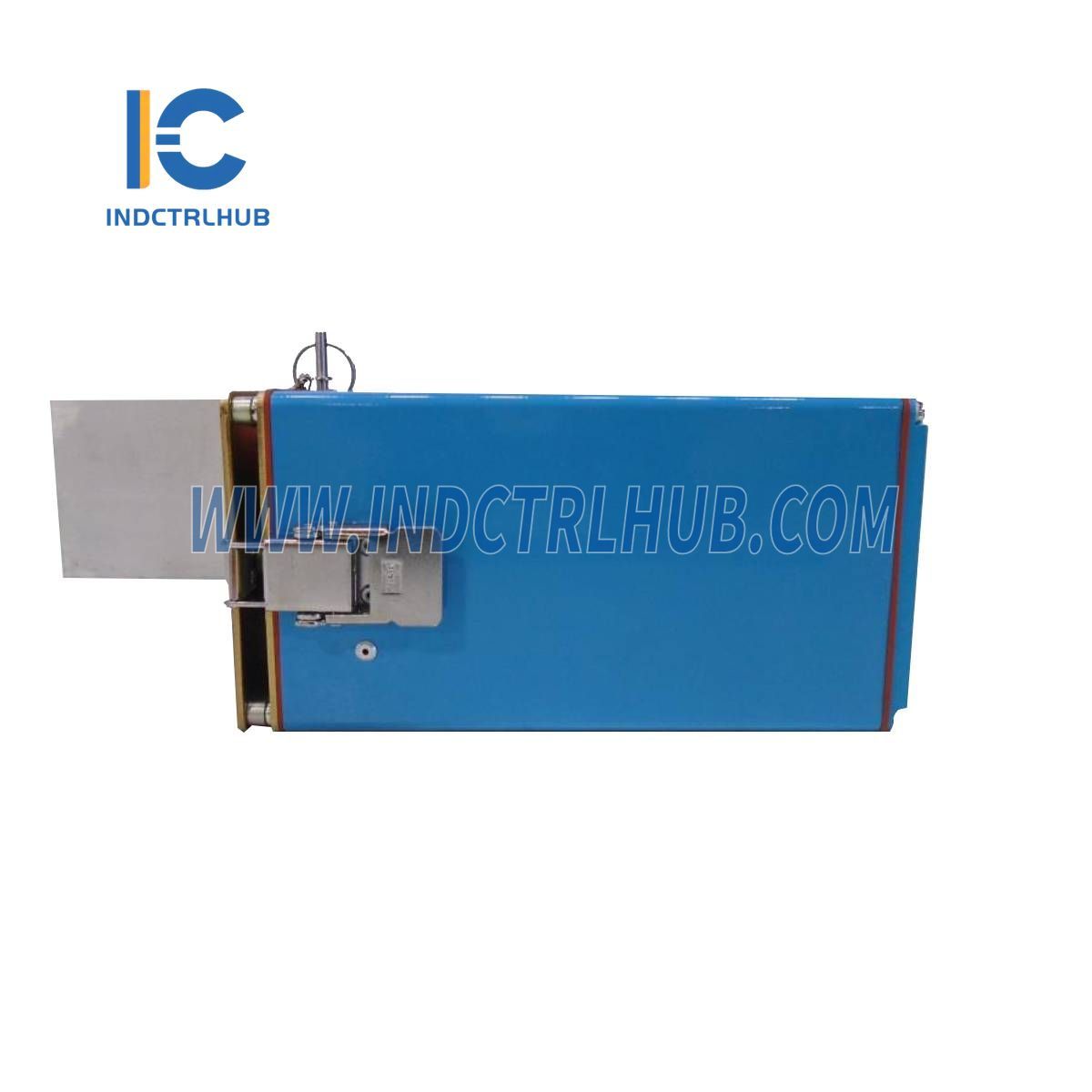

Der Honeywell C7076A1007 einstellbare Empfindlichkeits-Ultraviolett-Flammendetektor ist ein spezialisiertes Gerät, das für industrielle Flammenüberwachungsanwendungen innerhalb der Verbrennungssteuerungssysteme von Honeywell entwickelt wurde. Eingebaut in ein Standardgehäuse verfügt dieser Detektor über eine einstellbare Empfindlichkeit mit zwei unabhängigen Reglern (A und B), die eine präzise Flammenerkennung über einen weiten Bereich (400:1) ermöglichen. In Kombination ausschließlich mit dem R7886 Dynamic Self-Check Ultraviolet Amplifier bietet er eine zuverlässige Flammensignalausgabe und Selbstprüffunktionalität über einen Verschlussmechanismus, der Sicherheit und Leistung in Hochdruckbrennerumgebungen gewährleistet.
Technische Informationen
| Parameter | Technische Daten |
|---|---|
| Hersteller | Honeywell |
| Modell/Teilenummer | C7076A1007 |
| Beschreibung | Einstellbarer Empfindlichkeits-Ultraviolett-Flammendetektor |
| Modelle | C7076A – Einstellbarer Flammenmelder mit Standardgehäuse, verwendet mit R7886 Dynamic Self-Check Ultraviolett-Verstärkern |
| Elektrische Nennwerte | |
| Netzspannung | 100 V AC (+10/-15%, 50/60 Hz) 120 V AC (+10/-15%, 60 Hz) 220/240 V AC (+10/-15%, 50/60 Hz) |
| Energieaufnahme | 100 V AC: 7 W (14 VA) 120 V AC: 7 W (14 VA) 220/240 V AC: Nicht spezifiziert (angenommen ähnlich, max. 7 W) |
| Sensitivitätsauswahl | |
| Fernempfindlichkeit Auswahl | Externer Schalter kann verdrahtet werden, um die Einstellung der Empfindlichkeitssteuerung (A oder B) auszuwählen |
| Externer Wahlschalter | Muss für das Schalten von 20 mA bei 48 V DC ausgelegt sein |
| Empfindlichkeitseinstellung | |
| Reichweite | 400:1 |
| Empfindlichkeitssteuerungen | Zwei (A und B) auf dem Steckelektronik-Chassis, unabhängig einstellbar und verriegelbar, um ein Abdriften durch Vibrationen zu verhindern |
| Flammensignalverstärker | |
| Verstärker | R7886 Dynamischer Selbsttest-Ultraviolettverstärker (separat bestellen) |
| Flammensignal | |
| Gemessen am Flame Current Meter Jack (C7076) | 1,4 bis 5,5 mA nominal |
| Gemessen am Flame Voltage Meter Jack (R7886) | 0,0 bis 5,0 V DC |
| Verschlussfrequenz | |
| Verschlussfrequenz (R7886) | Ein Test alle 5 Sekunden zur Selbstüberprüfung |
| Druck | |
| Quarz-Sichtlinse | 20 psig (138 kPa) maximal |
| Austauschbarkeit | |
| Austauschbarkeit | Nicht austauschbar mit anderen Flammendetektormodellen; muss mit dem R7886 Dynamic Self-Check Ultraviolett-Verstärker verwendet werden |
| Physikalisch | |
| Gewicht | 3 kg |
