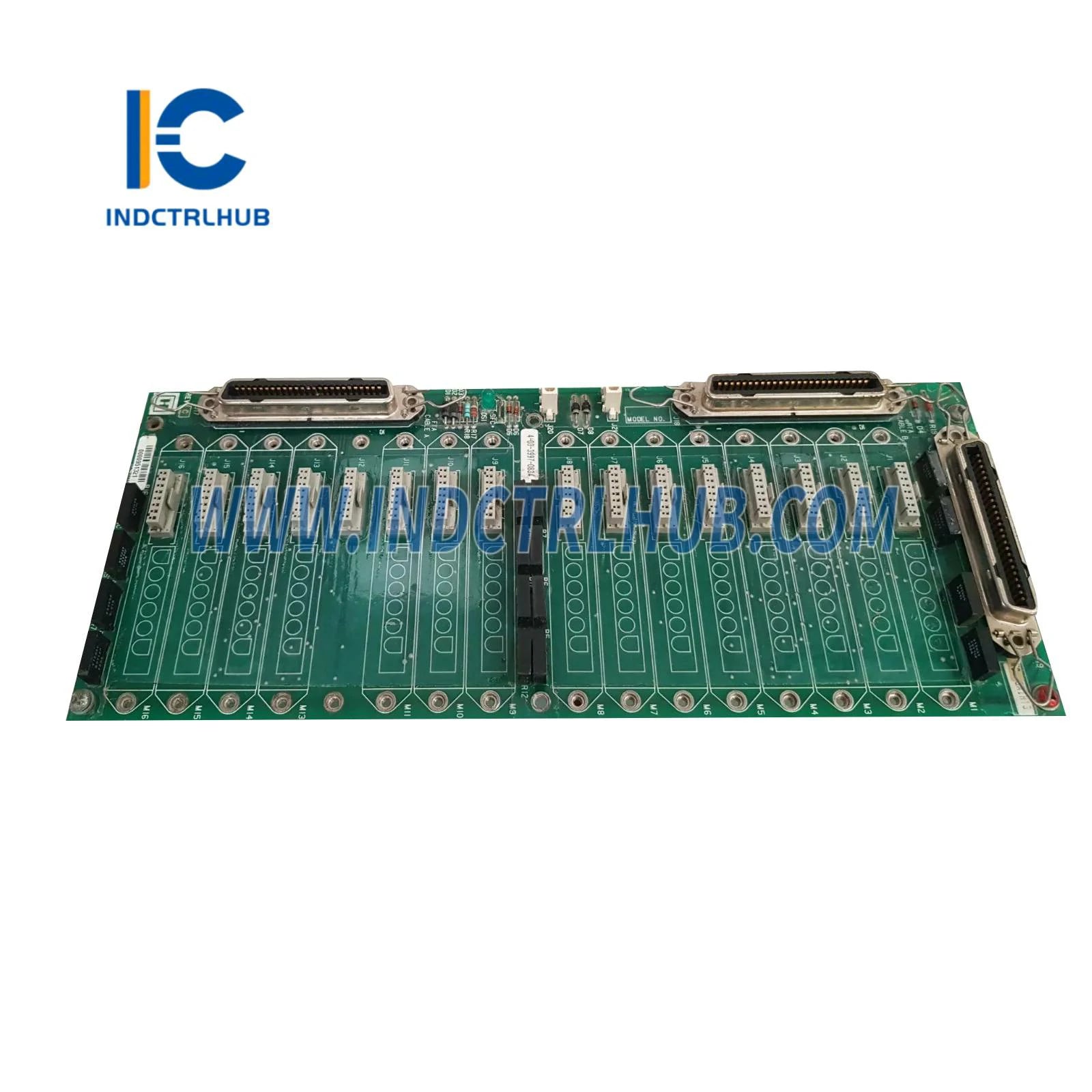

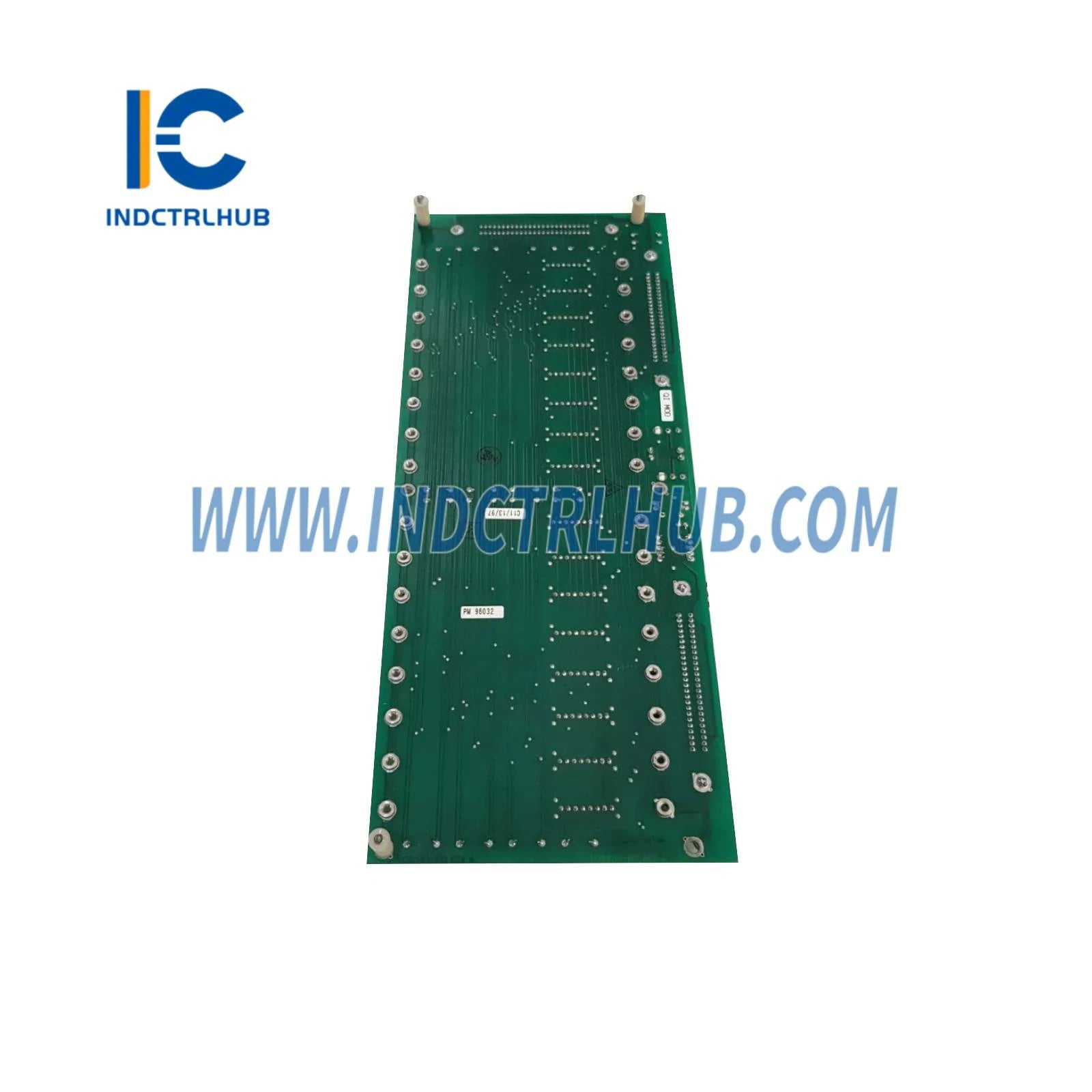

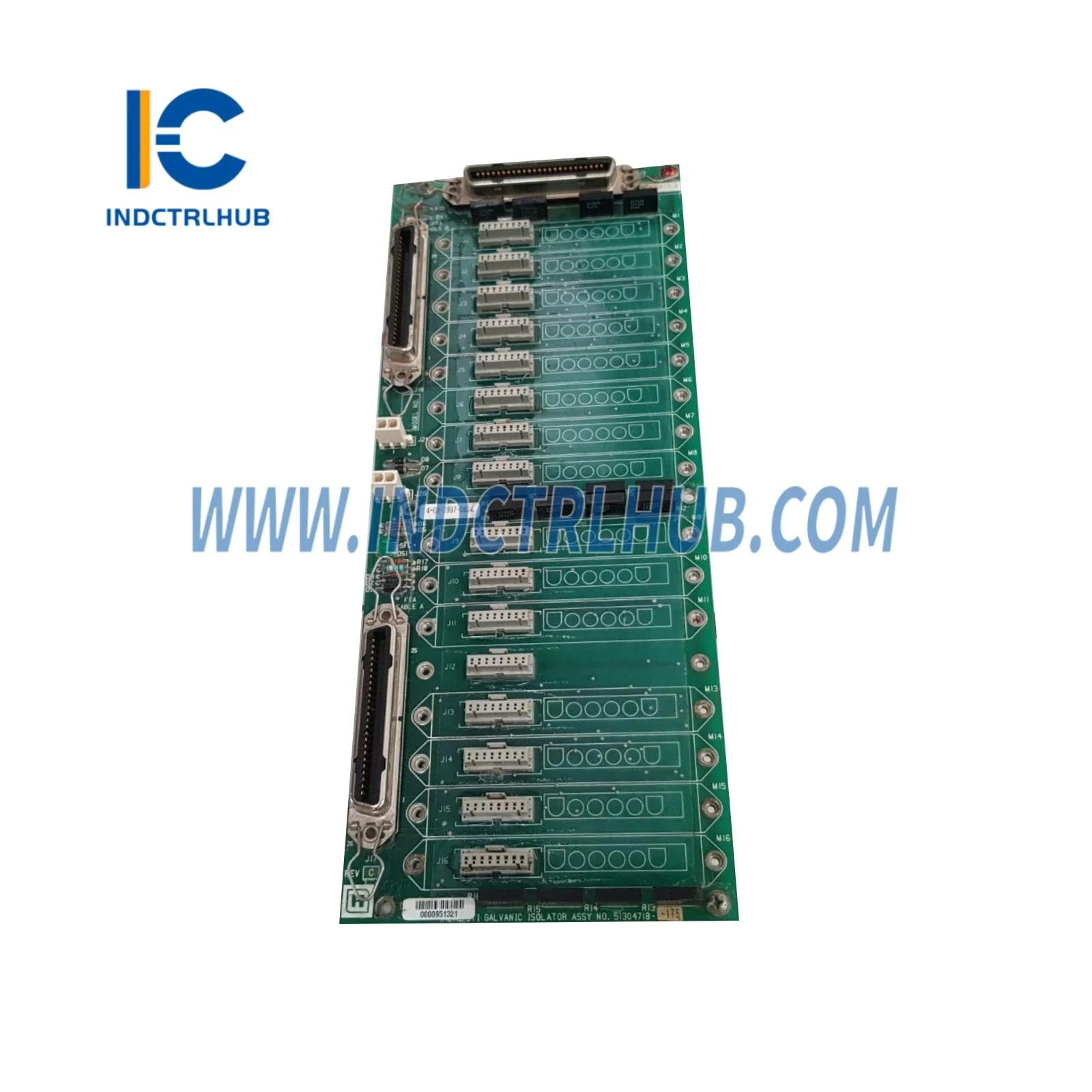

Honeywell 51304718-150 MU-GAIH14 HLAI FTA GI/IS
Produktübersicht
- Das Honeywell 51304718-150 MU-GAIH14 ist eine High-Level Analog Input Field Termination Assembly (FTA) mit galvanischer Trennung/Intrinsic Safety (GI/IS), entwickelt für den Einsatz im Universal Control Network (UCN) von Honeywell innerhalb der TDC 3000 und Experion Process Knowledge System (PKS) Plattformen. Dieses Modul unterstützt 16 High-Level Analog-Eingangskanäle und verarbeitet Signale wie 4-20 mA oder Spannungseingänge von Feldgeräten, mit galvanischer Trennung für erhöhte Sicherheit in gefährlichen Umgebungen. Es ist ideal für industrielle Automatisierungsanwendungen in Branchen wie Öl und Gas, Chemie und Fertigung.
Technische Spezifikationen
- Das MU-GAIH14 verfügt über die folgenden Spezifikationen basierend auf den Standardmerkmalen dieses Modells:
| Spezifikation | Details |
|---|---|
| Modell/Teilenummer | 51304718-150 (MU-GAIH14) |
| Hersteller | Honeywell |
| Beschreibung | High-Level Analog Input FTA, GI/IS, 16 Kanäle |
| Serie | TDC 3000 / Experion PKS |
| Eingangskanäle | 16 hochstufige analoge Eingänge |
| Eingabetypen | 4-20 mA, Spannung (z. B. 0-10 V, spezifischer Bereich hängt von IOP ab) |
| Isolierung | Galvanische Trennung/Explosionsschutz (GI/IS) |
| Klemmen | Kompressionsterminals |
| Stromversorgung | 24 VDC Nennspannung (über I/O-Rack) |
| Betriebstemperatur | 0°C bis 60°C (32°F bis 140°F) |
| Gewicht | Ca. 0,5 kg |
Weitere Details
- Das MU-GAIH14 enthält die folgenden zusätzlichen Informationen basierend auf seiner Standardnutzung und Dokumentation:
- Funktion: Schnittstellen für hochrangige analoge Eingangssignale von Feldgeräten zum Steuerungssystem, mit galvanischer Trennung zur Vermeidung elektrischer Störungen und zur Gewährleistung der Sicherheit in Gefahrenbereichen.
- Montage: Wird im TDC 3000 oder Experion PKS I/O-Rack installiert, verbunden mit Input/Output-Prozessoren (IOPs) wie MU-PAIH03 oder MC-PAIH03 über standardmäßige FTA-Kabel.
- Kompatibilität: Kompatibel mit Honeywells TDC 3000 Process Manager, Experion PKS C300 Controller und spezifischen IOPs (MU-PAIH03, MC-PAIH03); unterstützt redundante Konfigurationen für erhöhte Zuverlässigkeit.
- Konfiguration: CE-konform; entwickelt für den Einsatz in explosionsgeschützten Bereichen, mit Kompressionsterminals für sichere Feldverdrahtung.
- Zertifizierungen: Entspricht den CE-, UL- und ATEX-Normen für industrielle und gefährliche Umgebungen.
