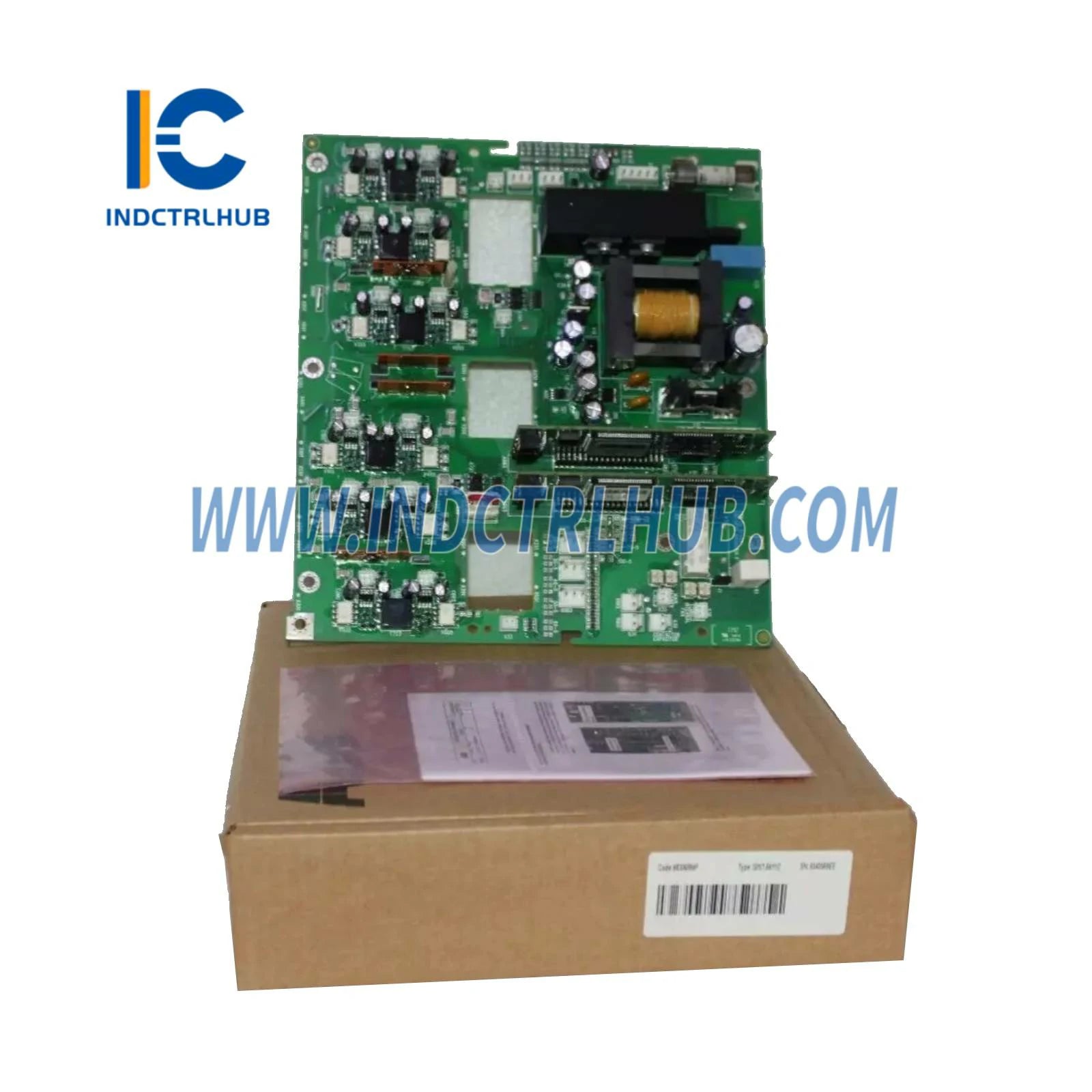

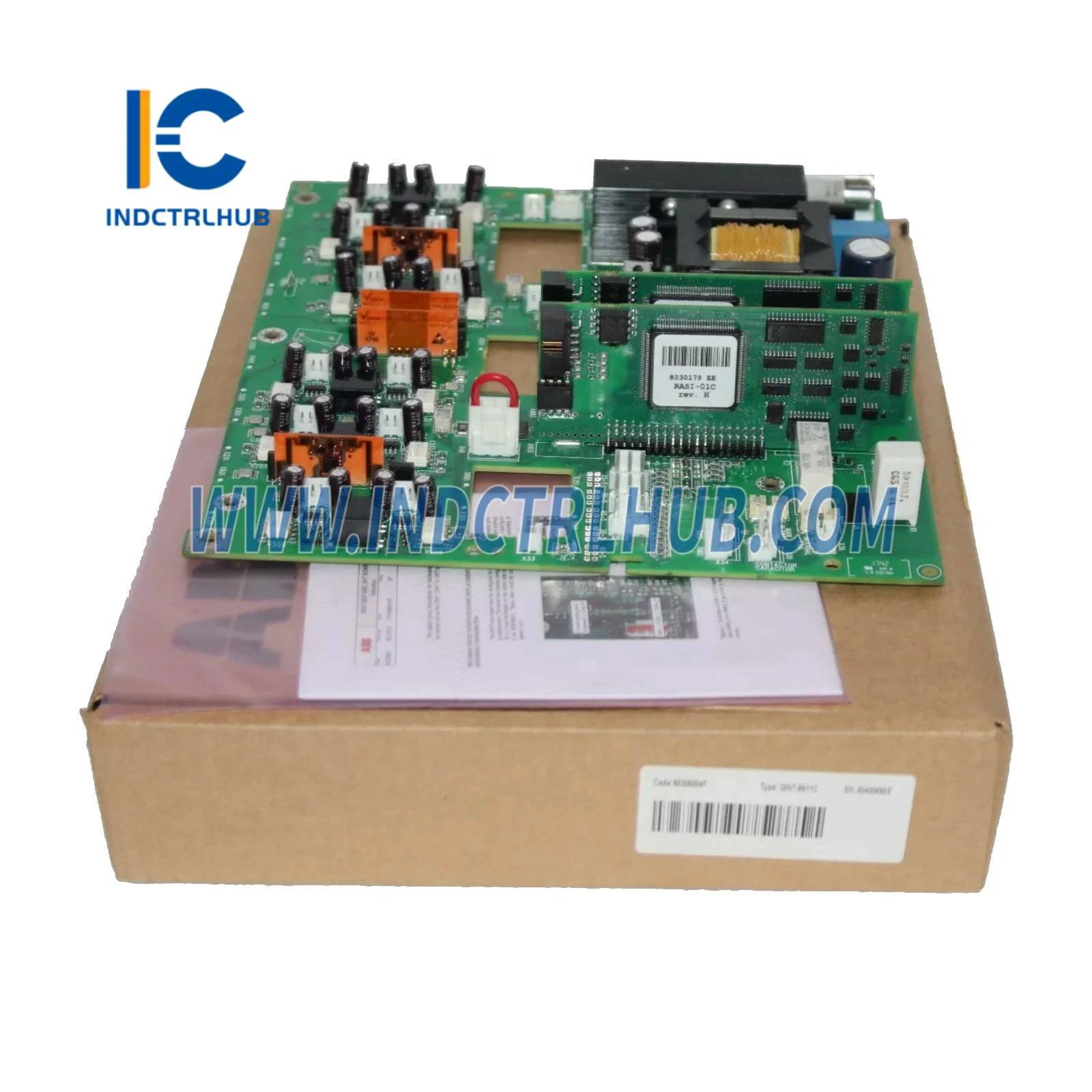

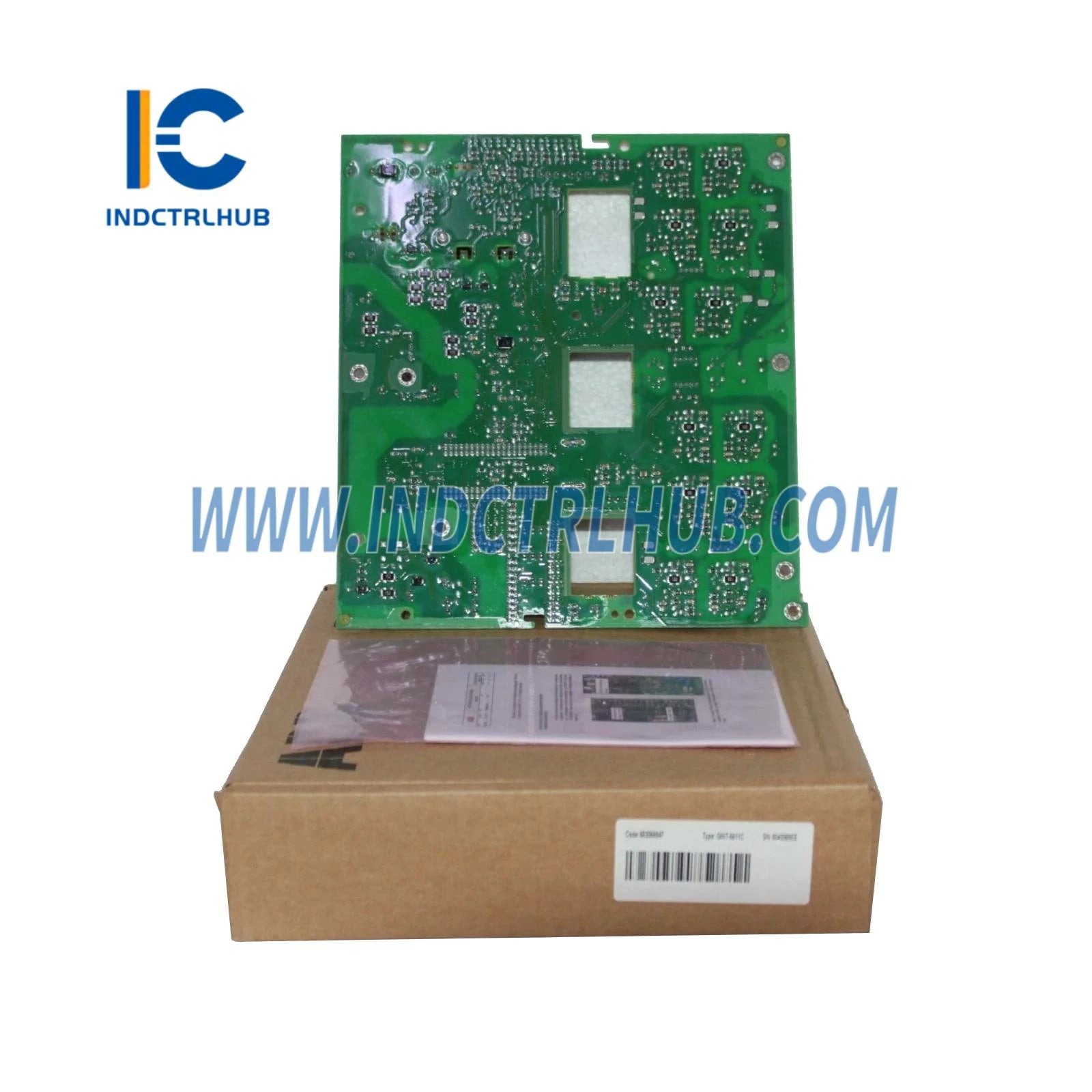

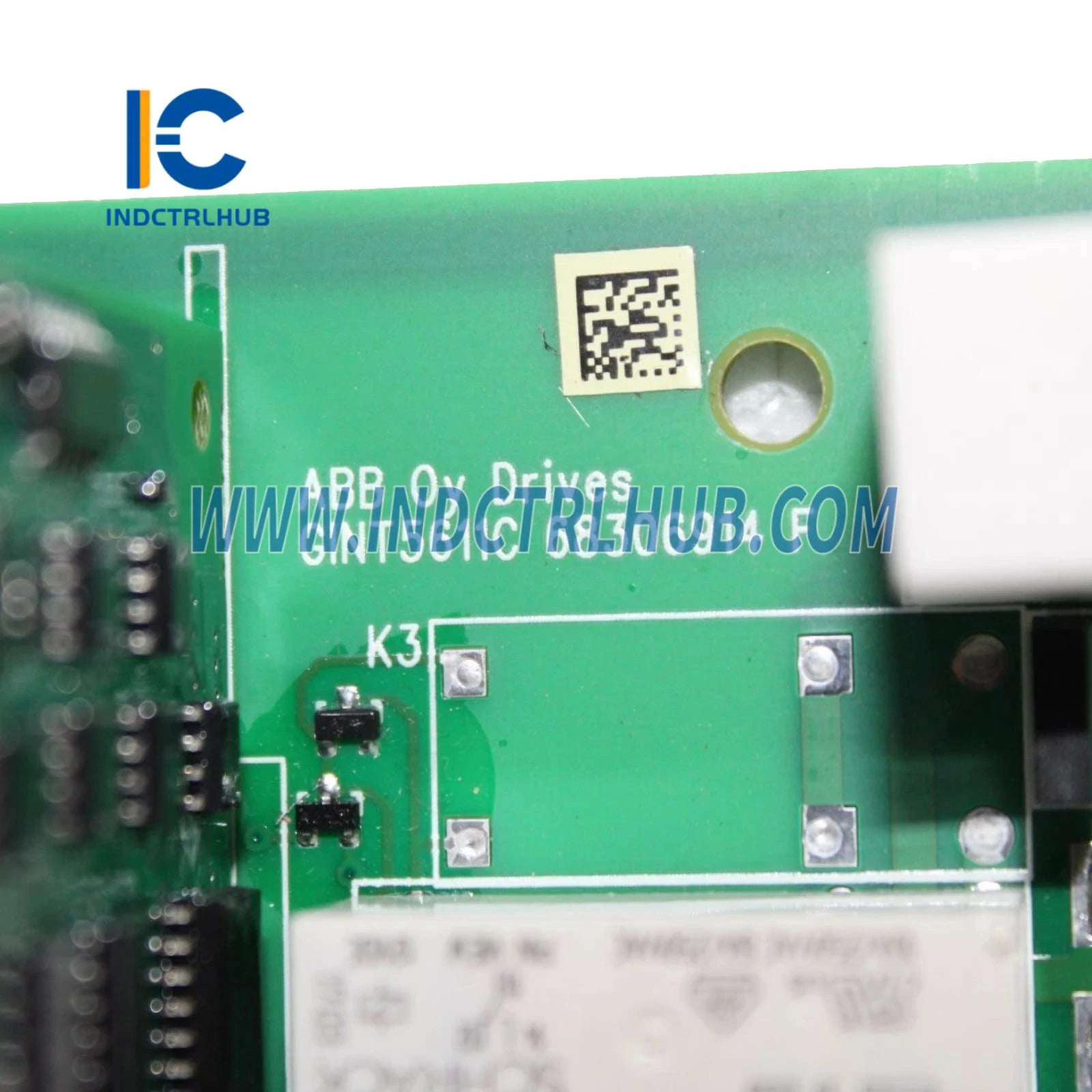

ABB GINT5611C Schnittstellenmodul
Produktübersicht
- Das ABB GINT5611C ist ein Schnittstellenmodul, das für den Einsatz in ABBs industriellen Automatisierungssystemen entwickelt wurde, speziell in verteilten Steuerungssystemen (DCS) oder programmierbaren Logiksteuerungen (PLC). Dieses Modul dient als Kommunikationsschnittstelle und erleichtert den Datenaustausch zwischen Feldgeräten, Steuerungen und anderen Systemkomponenten unter Verwendung von ABB-eigenen Protokollen oder standardisierten industriellen Kommunikationsprotokollen. Es wird häufig in Branchen wie Energieerzeugung, Öl und Gas, chemische Verarbeitung und Fertigung eingesetzt, um eine zuverlässige Konnektivität und Steuerung in Automatisierungsanwendungen zu gewährleisten. Das GINT5611C ist bekannt für sein robustes Design, die Kompatibilität mit ABB-Automatisierungsplattformen und seine zuverlässige Leistung in industriellen Umgebungen.
Technische Spezifikationen
- Das GINT5611C hat folgende Spezifikationen basierend auf Branchenquellen und ABB-Dokumentation:
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | GINT5611C |
| Hersteller | ABB |
| Beschreibung | Schnittstellenmodul für industrielle Automatisierungssysteme |
| Serie | ABB DCS/PLC-Systeme (z. B. Advant OCS, System 800xA) |
| Funktion | Ermöglicht die Kommunikation zwischen Steuerungen, I/O-Modulen und Feldgeräten |
| Kommunikationsschnittstellen | Unterstützt ABB-eigene Protokolle (z. B. Advant Fieldbus, MasterBus) oder Standardprotokolle (z. B. Modbus, PROFIBUS) |
| Datenrate | Bis zu 12 Mbps (protokollabhängig) |
| Anschlusstyp | Serielle (z. B. RS-485) oder Busverbindungen (z. B. DIN-Schienenklemmen) |
| Unterstützte Geräte | ABB-Steuerungen (z. B. Advant Controller 450), S800 I/O-Module, System 800xA-Komponenten |
| Diagnostik | Kommunikationsstatus, Fehlererkennung, Verbindungsfehler |
| Kompatibilität | ABB Advant OCS, System 800xA und verwandte DCS/PLC-Systeme |
| Stromversorgung | 24 VDC (über System-Rückplane) |
| Stromverbrauch | Ca. 3–6 W |
| Umweltspezifikationen | Betriebstemperatur: 0°C bis +55°C (32°F bis +131°F) Lagertemperatur: -25°C bis +70°C (-13°F bis +158°F) Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend Vibration: IEC 60068-2-6 konform Stoß: IEC 60068-2-27 konform |
| Gehäuse | IP20 (im Schaltschrank installiert) |
| Abmessungen | Ca. 150 mm (H) x 50 mm (B) x 120 mm (T) |
| Gewicht | Ca. 0,3–0,5 kg |
| Montage | Steckt in DCS/PLC-Systemrack oder DIN-Schienenmontage |
| Zertifizierungen | CE, UL, CSA, entspricht den IEC 61131-Normen |
