Product Description

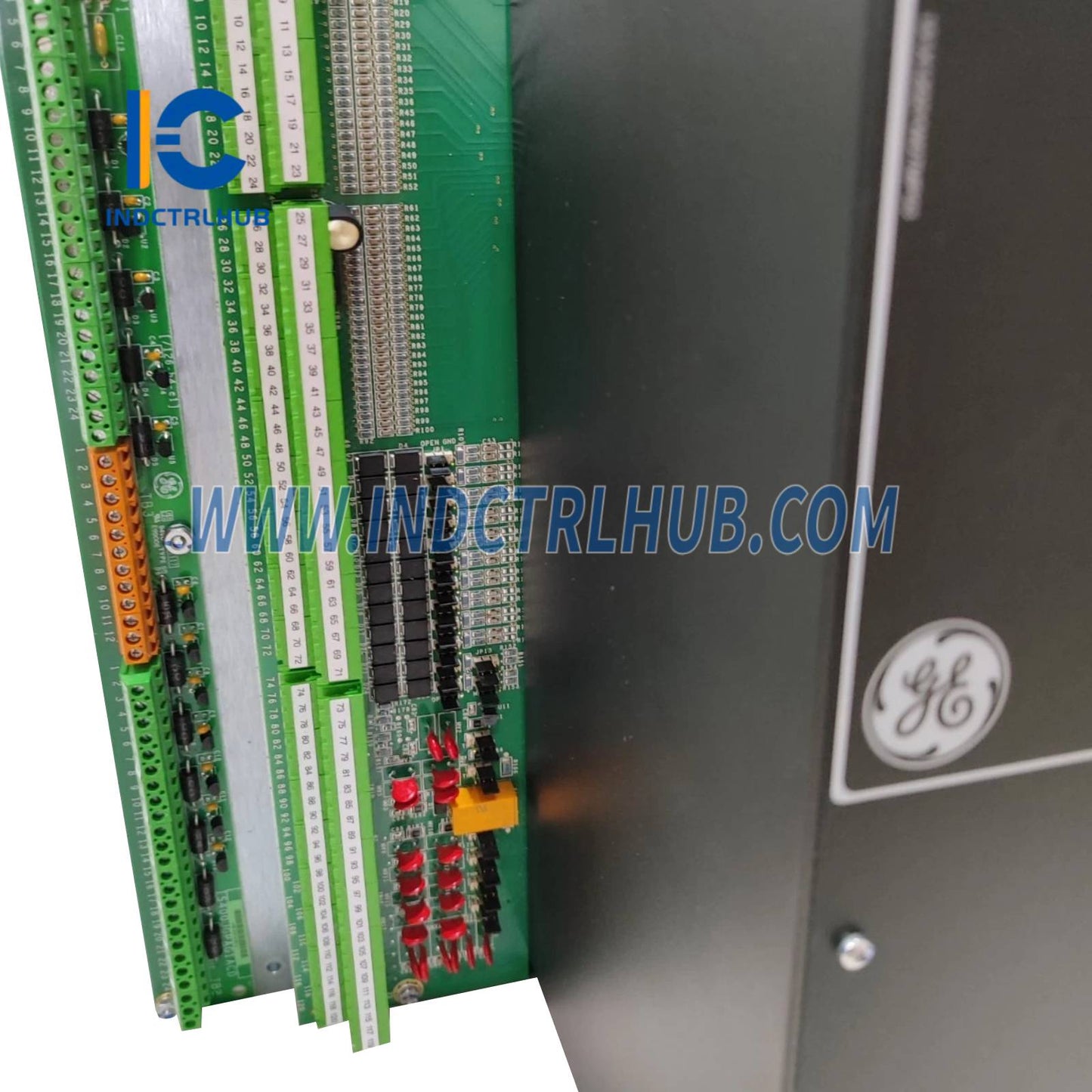

General Electric IS230PCAAH1B Mark VIe Core Analog I/O Modul
- Hersteller: General Electric (jetzt unter GE Vernova)
- Serie: Mark VIe Speedtronic
- Modell-/Teilenummer: IS230PCAAH1B
- Beschreibung: Core Analog I/O Modul für Turbinensteuerung in Mark VIe Speedtronic-Systemen
Übersicht
Das General Electric IS230PCAAH1B ist ein Core Analog I/O Modul aus der Mark VIe Speedtronic-Serie, hergestellt von GE und jetzt verwaltet von GE Vernova. Es ist für die industrielle Automatisierung konzipiert und verarbeitet eine breite Palette analoger Signaleingänge und -ausgänge für Gasturbinen-Steuerungssysteme, wobei es mit Sensoren und Aktoren kommuniziert. Es unterstützt Simplex-, Dual- und Triple Modular Redundant (TMR)-Konfigurationen und wird in der Energieerzeugung, Öl- und Gasindustrie sowie in industriellen Anwendungen eingesetzt, um einen präzisen und zuverlässigen Turbinenbetrieb zu gewährleisten.
Technische Spezifikationen

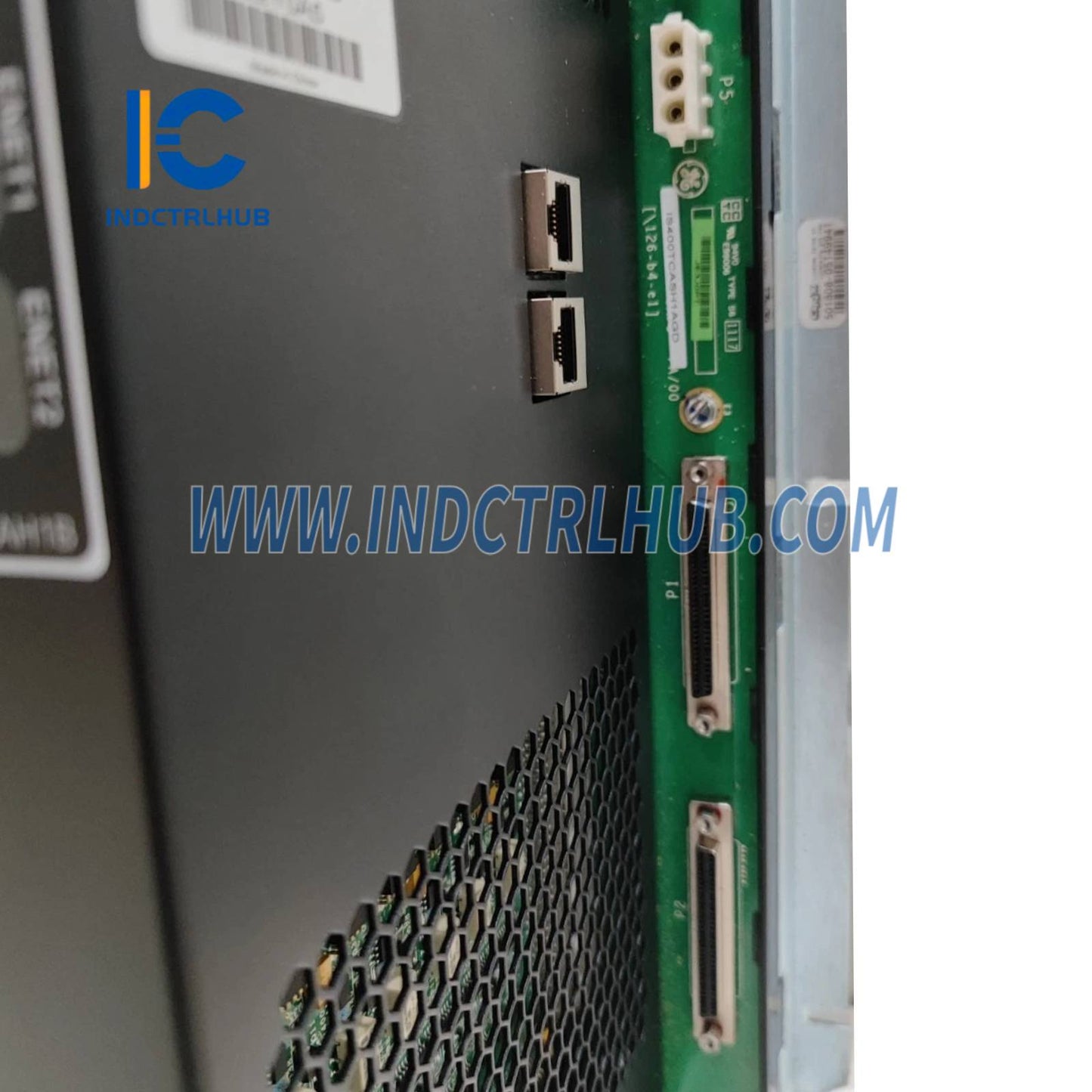

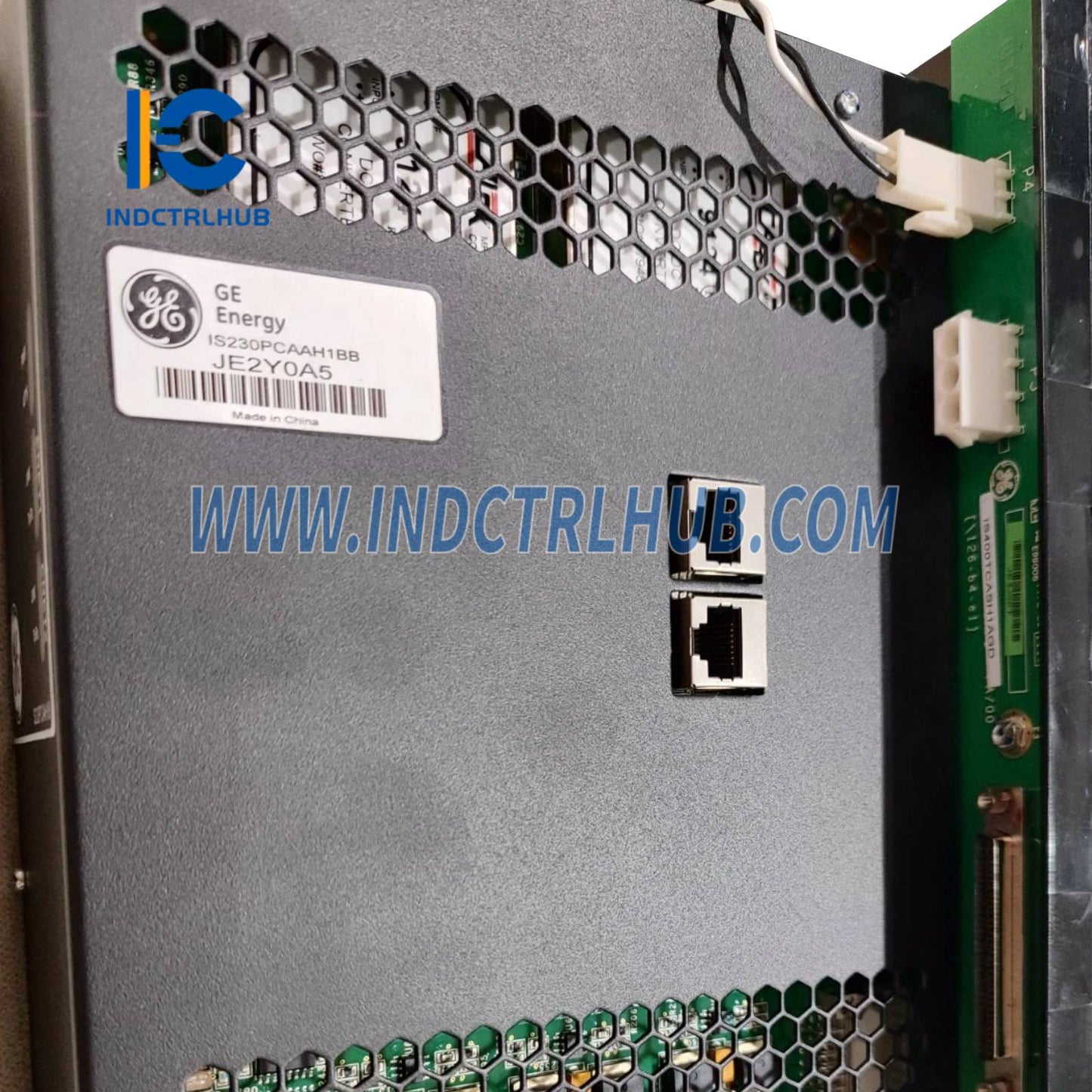

| Spezifikation | Details |
|---|---|
| Modell | IS230PCAAH1B |
| Serie | Mark VIe Speedtronic |
| Typ | Core Analog I/O Modul (PCAA) |
| Funktion | Verarbeitet analoge Ein-/Ausgänge für Turbinensteuerung |
| Eingänge | 25 Kanäle (Thermoelemente, 4–20 mA, seismisch, LVDT, Impulsrate) |
| Ausgänge | 4–20 mA, 0–200 mA, Servospulenausgänge |
| Genauigkeit | ±0,50 % für 0–10 V DC-Eingänge, ±1,00 % für LVDT-Anregung, ±3,50 % für Servotreiber-Ausgang |
| Kompatible Anschlussplatinen | TCAS, TCAT (z. B. IS200TCASH1A, IS200TCATH1A) |
| Anschlüsse | Duale 68-polige Stecker (P1, P2) für TCAT, duale RJ-45-Ethernet-Ports (IONet), P4 für JGPA-Stromversorgung, P5 für Stromeingang |
| Kommunikation | Ethernet (IONet) mit ControlST-Protokollen |
| Stromversorgung | 28 VDC ±5 %, vom Mark VIe-System versorgt |
| Signal Schutz | Überspannungsschutz, EMI-Filterung |
| Komponenten | Oberflächenmontagetechnik, vier Leiterplatten (Prozessorplatine, zwei I/O-Platinen, Anschlussplatine) |
| Stromverbrauch | Ca. 1–2 A bei 28 VDC (typisch für Mark VIe-Module, nicht öffentlich spezifiziert) |
| Abmessungen | 33,02 cm x 17,8 cm x 7,87 cm (13,0 x 7,0 x 3,1 in) |
| Beschichtung | Konforme Beschichtung zum Umweltschutz |
| Plattenbeschriftungen | GE-Logo, IS230PCAAH1B, 6BA01-Code |
| Betriebstemperatur | -30°C bis +65°C (-22°F bis +149°F) |
| Lagertemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Relative Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Gewicht | Ca. 0,5 kg (1,1 lbs) |
| Montage | Mit handfest angezogenen Schrauben an TCAT/JGPA befestigt, optional isolierte Schirmmasse |
| Zertifizierungen | CE, UL, CSA, Klasse I Div 2 |
| Kompatibilität | Mark VIe/Mark VIeS Turbinen-Steuerungssystem, ToolboxST-Software |
| Handbuch | GEH-6721L |
