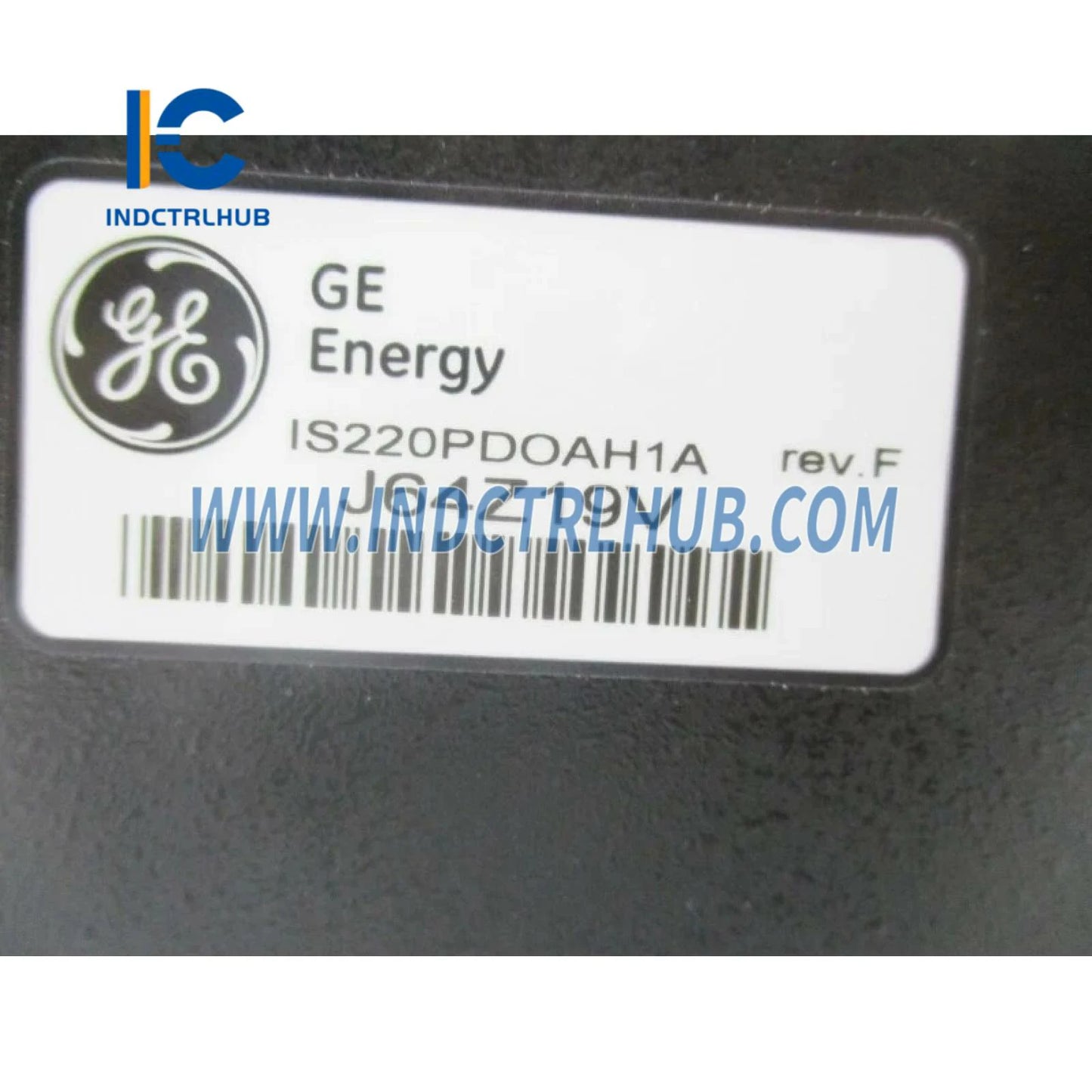

General Electric IS220PDOAH1A Diskretes Ausgangsmodul
Produktübersicht
- Beschreibung: Das General Electric IS220PDOAH1A ist ein diskretes Ausgangsmodul, das für den Einsatz in den Mark VIe Turbinensteuerungssystemen von GE entwickelt wurde. Es liefert diskrete (digitale) Ausgangssignale zur Steuerung externer Geräte wie Relais, Magnetventile
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Hersteller | General Electric |
| Serie | Mark VIe |
| Modell-/Teilenummer | IS220PDOAH1A |
| Modelltyp | Diskretes Ausgangsmodul |
| Funktion | Stellt diskrete Ausgangssignale zur Steuerung externer Geräte bereit |

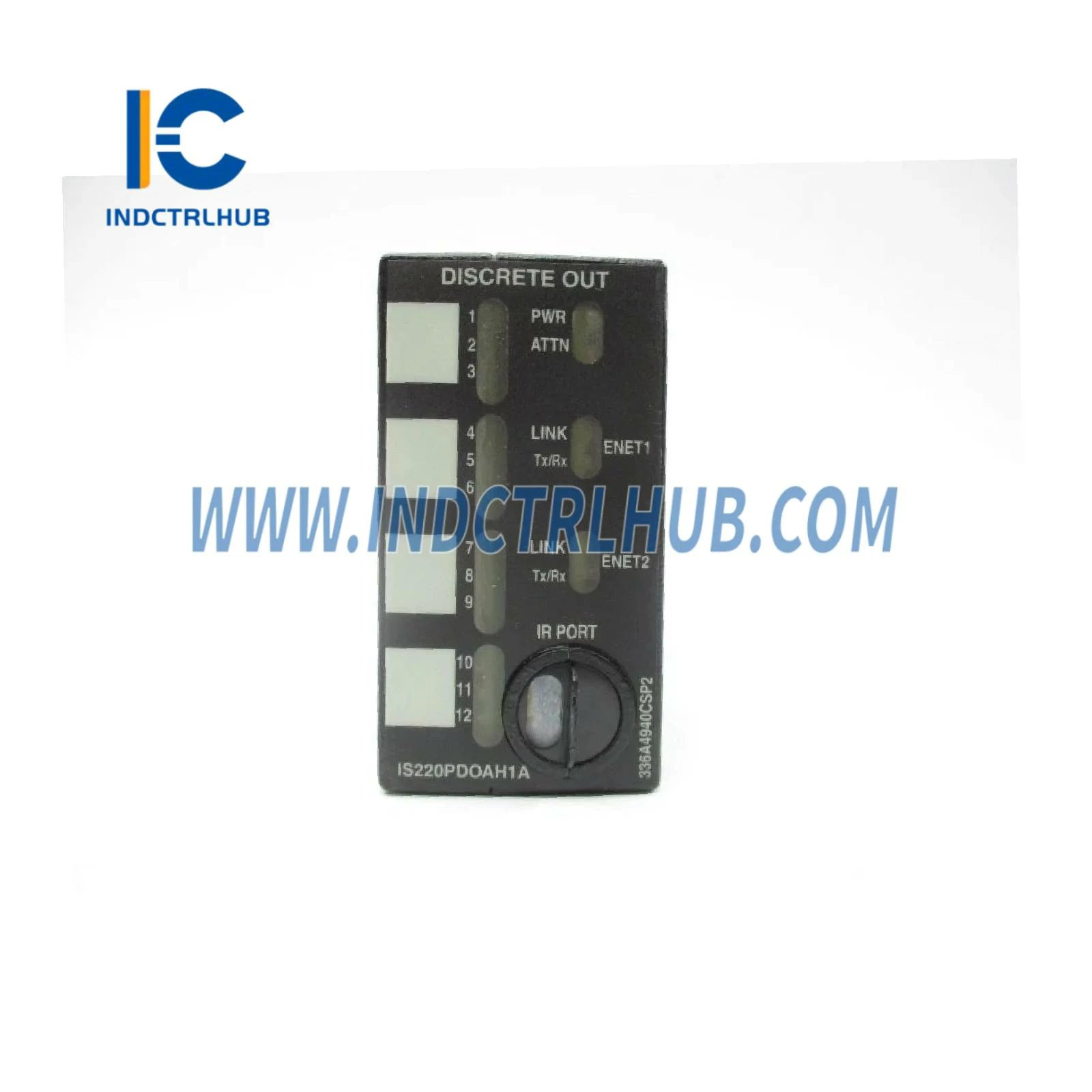

| Anzeige | LED-Anzeigen (Status, Stromversorgung, Ausgangszustand) |
| Eingänge | Digitale Steuersignale vom Mark VIe System |
| Ausgänge | 12 diskrete Ausgänge (Relais oder Halbleiter, konfigurierbar, typischerweise 24 VDC oder 125 VDC) |
| Kommunikationsschnittstellen | Mark VIe System-Backplane, IONet |
| Signalaufbereitung | Interne Signaltrennung, Ausgangstreiber-Schaltung |
| Genauigkeit | Nicht anwendbar (diskrete Signalsteuerung) |
| Redundanz | Unterstützt Redundanz in Mark VIe Konfigurationen |
| Diagnose | LED-Statusanzeigen, Fehlerberichterstattung an das Steuerungssystem |
| Kompatibilität | GE Mark VIe Turbinensteuerungssysteme |
| Stromversorgung | 5 VDC, 24 VDC (vom Mark VIe Backplane), externe Stromversorgung für Ausgänge |
| Stromverbrauch | 6 W max (typisch, ohne externe Ausgangsleistung) |
| Umweltspezifikationen | Betriebstemperatur: -30°C bis +65°C Lagertemperatur: -40°C bis +85°C Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend |
| Gehäuse | IP20 (offen, im Schaltschrank montiert) |
| Abmessungen | Ca. 100 mm (H) x 70 mm (B) x 40 mm (T) |
| Gewicht | 0,3 kg (ca.) |
| Montage | Steckbar in Mark VIe Bedienfeld oder DIN-Schiene |
| Zertifizierungen | CE, UL, cULus, RoHS |
