Product Description

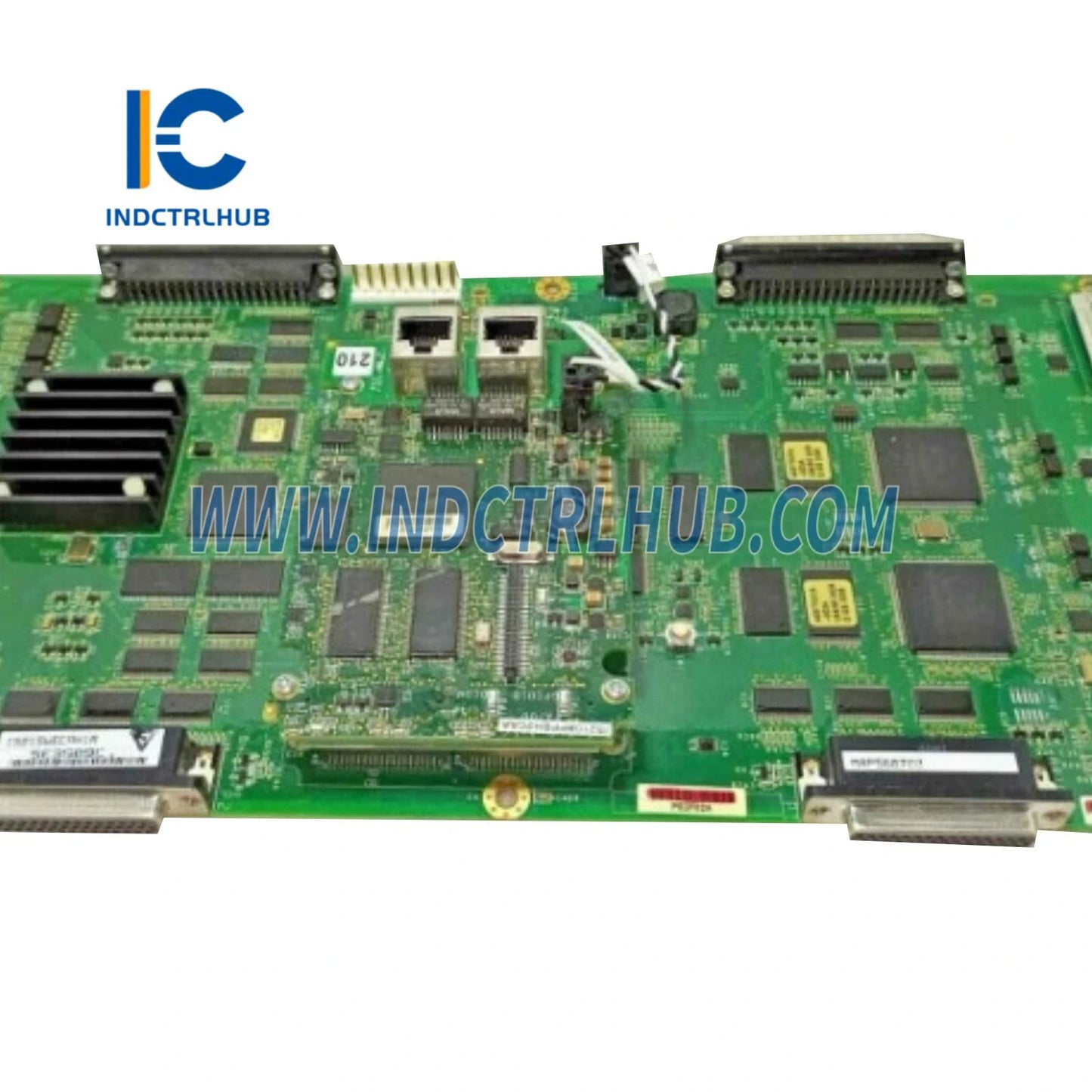

General Electric IS210MACCH1AKH Mark VIe Haupt-ACS-Steuerkarte
- Hersteller: General Electric (jetzt unter GE Vernova)
- Serie: Mark VIe Speedtronic
- Modell-/Teilenummer: IS210MACCH1AKH
- Beschreibung: Haupt-ACS-Steuerkarte für die Turbinensteuerung in Mark VIe Speedtronic-Systemen
Übersicht
Die General Electric IS210MACCH1AKH ist eine Haupt-ACS (Application Control System) Steuerkarte aus der Mark VIe Speedtronic-Serie, hergestellt von GE und jetzt verwaltet von GE Vernova. Sie wurde für die industrielle Automatisierung entwickelt und dient als kritische Komponente in Turbinensteuerungssystemen, verarbeitet Steuerlogik und kommuniziert mit Aktuatoren und Sensoren für Gas- und Dampfturbinen. Sie unterstützt Simplex- und Triple Modular Redundant (TMR)-Konfigurationen und wird in der Energieerzeugung, Öl- und Gasindustrie sowie der industriellen Fertigung eingesetzt, um eine präzise und zuverlässige Turbinenfunktion zu gewährleisten.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | IS210MACCH1AKH |
| Serie | Mark VIe Speedtronic |
| Typ | Haupt-ACS-Steuerkarte (MACC) |
| Funktion | Verarbeitet Steuerlogik und verwaltet Ein-/Ausgänge für die Turbinensteuerung |
| Eingänge/Ausgänge | Analoge und digitale Ein-/Ausgänge über Anschlussplatinen |
| Anschlüsse | Mehrpolige Stecker für I/O-Module, Klemmenblöcke für Feldanschlüsse |
| Stromversorgung | 24 VDC oder 125 VDC, bereitgestellt vom Mark VIe System |
| Signal-Schutz | EMV-Abschirmung, Überspannungsschutz |
| Bauteile | Oberflächenmontage-Technologie, Mikroprozessoren, Speicherchips, integrierte Schaltkreise |
| Stromverbrauch | Ca. 1–2 A bei 5 VDC (typisch für Mark VIe Module, nicht öffentlich spezifiziert) |
| Platinenmaß | Ca. 15,9 cm x 17,8 cm (6,26 x 7,01 Zoll) |
| Beschichtung | Konforme Beschichtung zum Umweltschutz |
| Platinenkennzeichnung | GE-Logo, IS210MACCH1AKH, 6BA01-Code |
| Betriebstemperatur | -30°C bis +65°C (-22°F bis +149°F) |
| Lagerungstemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Relative Luftfeuchtigkeit | 5 % bis 95 % (nicht kondensierend) |
| Gewicht | Ca. 0,5 kg (1,1 lbs) |
| Montage | Einzelplatz im Mark VIe-Rack, DIN-Schiene oder Schalttafelmontage |
| Zertifizierungen | CE, UL, CSA, Klasse I Div 2 |
| Kompatibilität | Mark VIe Turbinensteuerungssystem, ToolboxST Software-Suite |
| Handbuch | GEH-6721L |
