Product Description

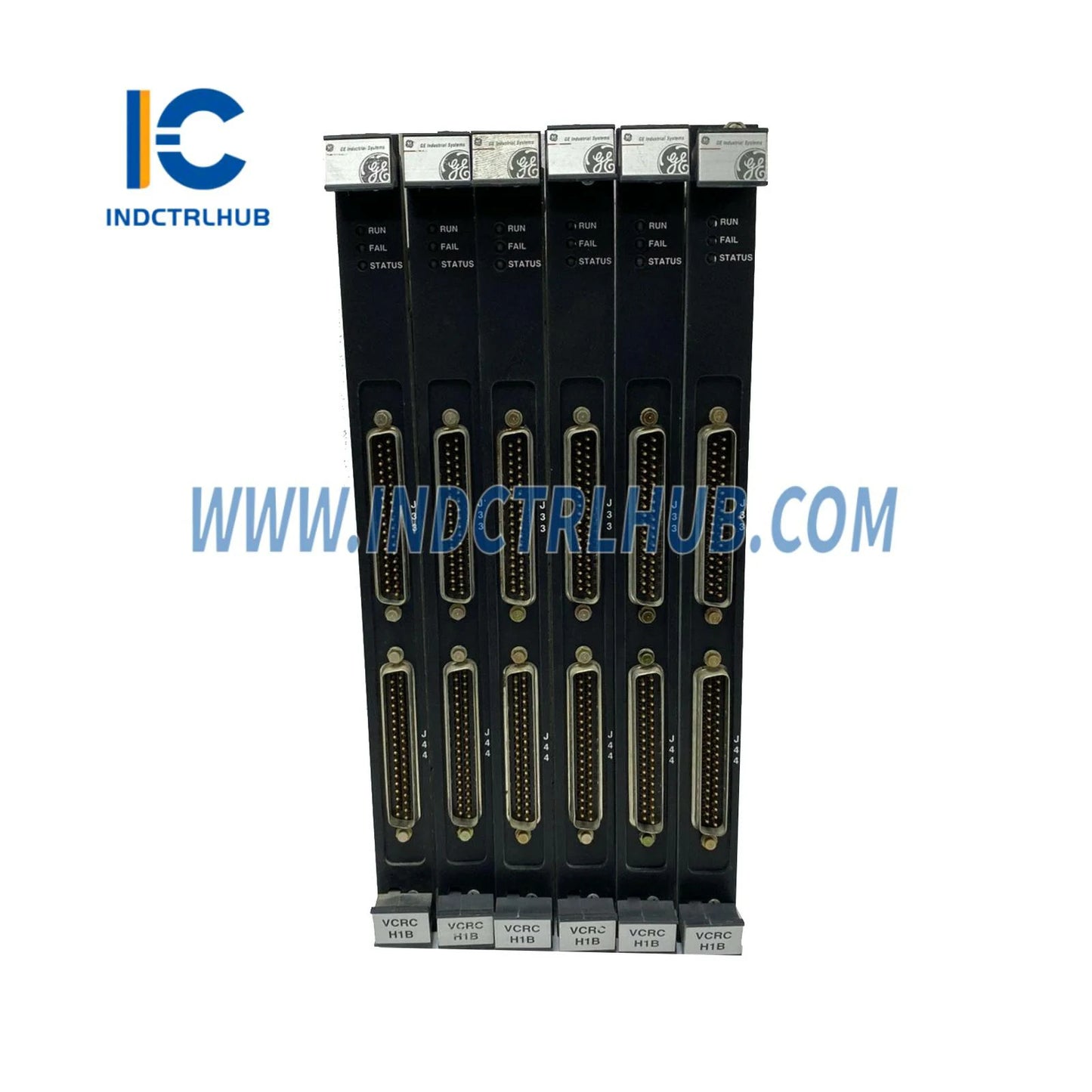

General Electric IS200VCRCH1BBB Diskrete Ein-/Ausgangs-Terminalplatine
Produktübersicht
- Beschreibung: Die General Electric IS200VCRCH1BBB ist eine diskrete Ein-/Ausgangs-(I/O)-Terminalplatine, die für den Einsatz in den Mark VI Turbinensteuerungssystemen von GE entwickelt wurde. Sie arbeitet mit diskreten (digitalen) Signalen und verarbeitet sowohl Kontakteingänge als auch Relaisausgänge, um Geräte wie Schalter und Relais zu überwachen und zu steuern.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Hersteller | General Electric |
| Serie | Mark VI |
| Modell-/Teilenummer | IS200VCRCH1BBB |
| Modelltyp | Diskrete Ein-/Ausgangs-Terminalplatine |
| Funktion | Verbindet diskrete Eingänge und Ausgänge zur Überwachung und Steuerung |
| Anzeige | LED-Anzeigen (Status, Stromversorgung, I/O-Zustand) |
| Eingänge | 24 Trockenkontakteingänge (24 VDC oder 125 VDC Anregung, konfigurierbar) |
| Ausgänge | 12 Relaisausgänge (Trockenkontakte, typischerweise 24 VDC oder 125 VDC) |
| Kommunikationsschnittstellen | Mark VI System-Backplane, VME-Bus |
| Signalaufbereitung | Interne Signaltrennung, Entprellfilterung für Eingänge, Relais-Treiberschaltung für Ausgänge |
| Genauigkeit | Nicht anwendbar (diskrete Signalverarbeitung) |
| Redundanz | Nicht redundant (Simplex-Konfiguration) |
| Diagnose | LED-Statusanzeigen, Fehlerberichterstattung an das Steuerungssystem |
| Kompatibilität | GE Mark VI Turbinensteuerungssysteme |
| Stromversorgung | 5 VDC, 24 VDC (von Mark VI Backplane), externe Anregung für Kontakte/Relais |
| Leistungsaufnahme | 6 W max (typisch, ohne externe Relaisversorgung) |
| Umweltspezifikationen | Betriebstemperatur: -30°C bis +65°C Lagertemperatur: -40°C bis +85°C Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend |
| Gehäuse | IP20 (offen, im Schaltschrank montiert) |
| Abmessungen | Ca. 233 mm (H) x 160 mm (B) x 40 mm (T) |
| Gewicht | Ca. 0,6 kg |
| Montage | Steckbar in Mark VI VME-Rack |
| Zertifizierungen | CE, UL, cULus, RoHS |
