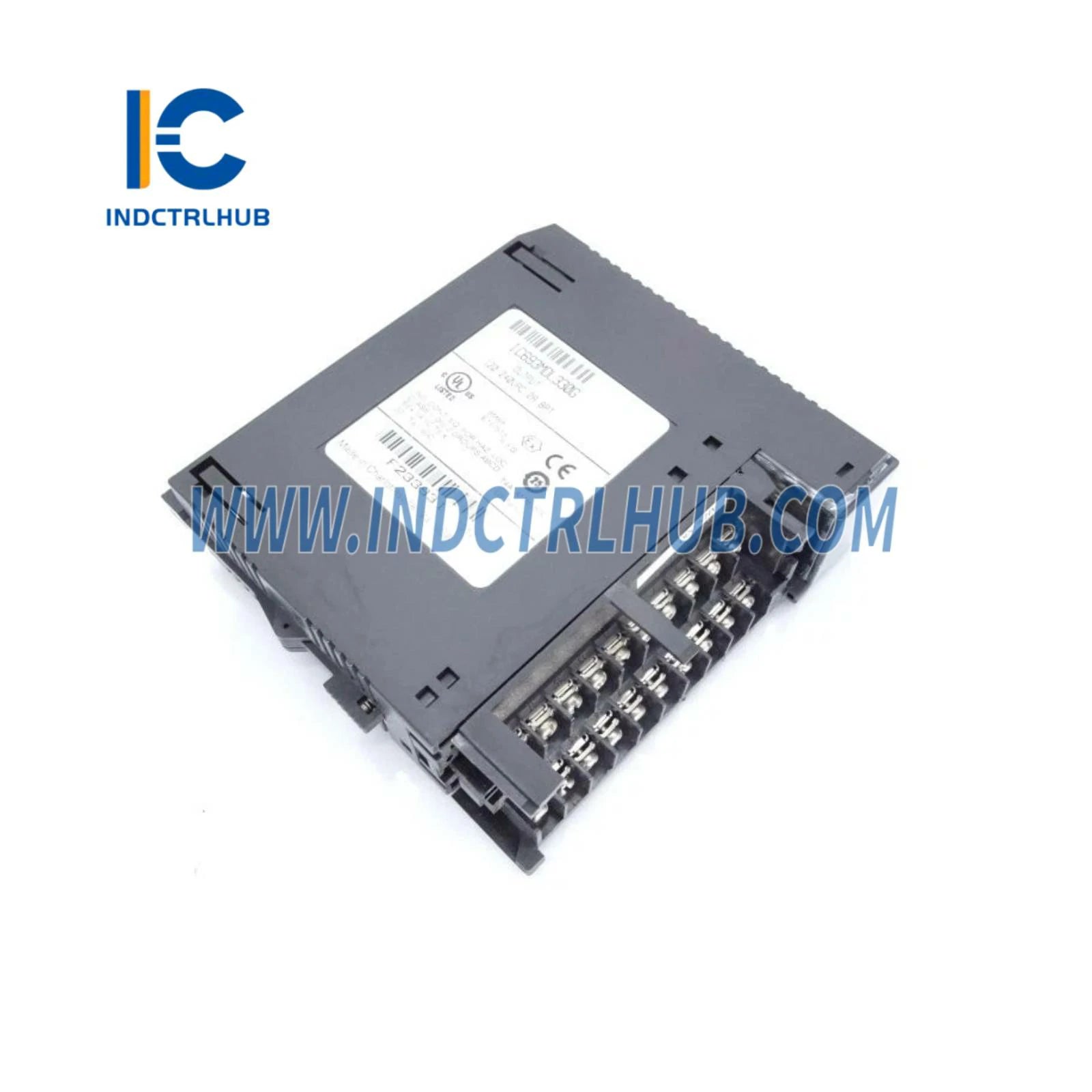

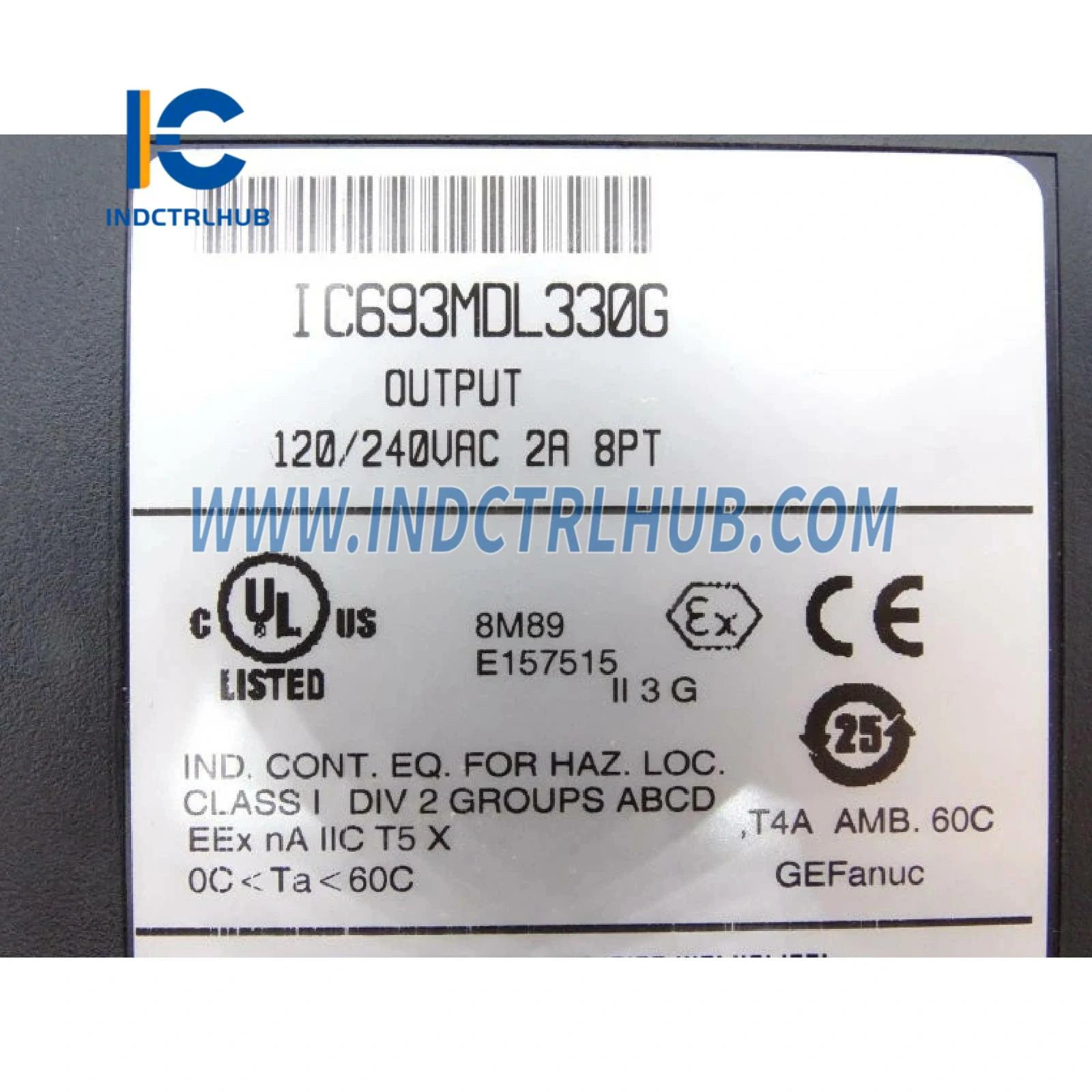

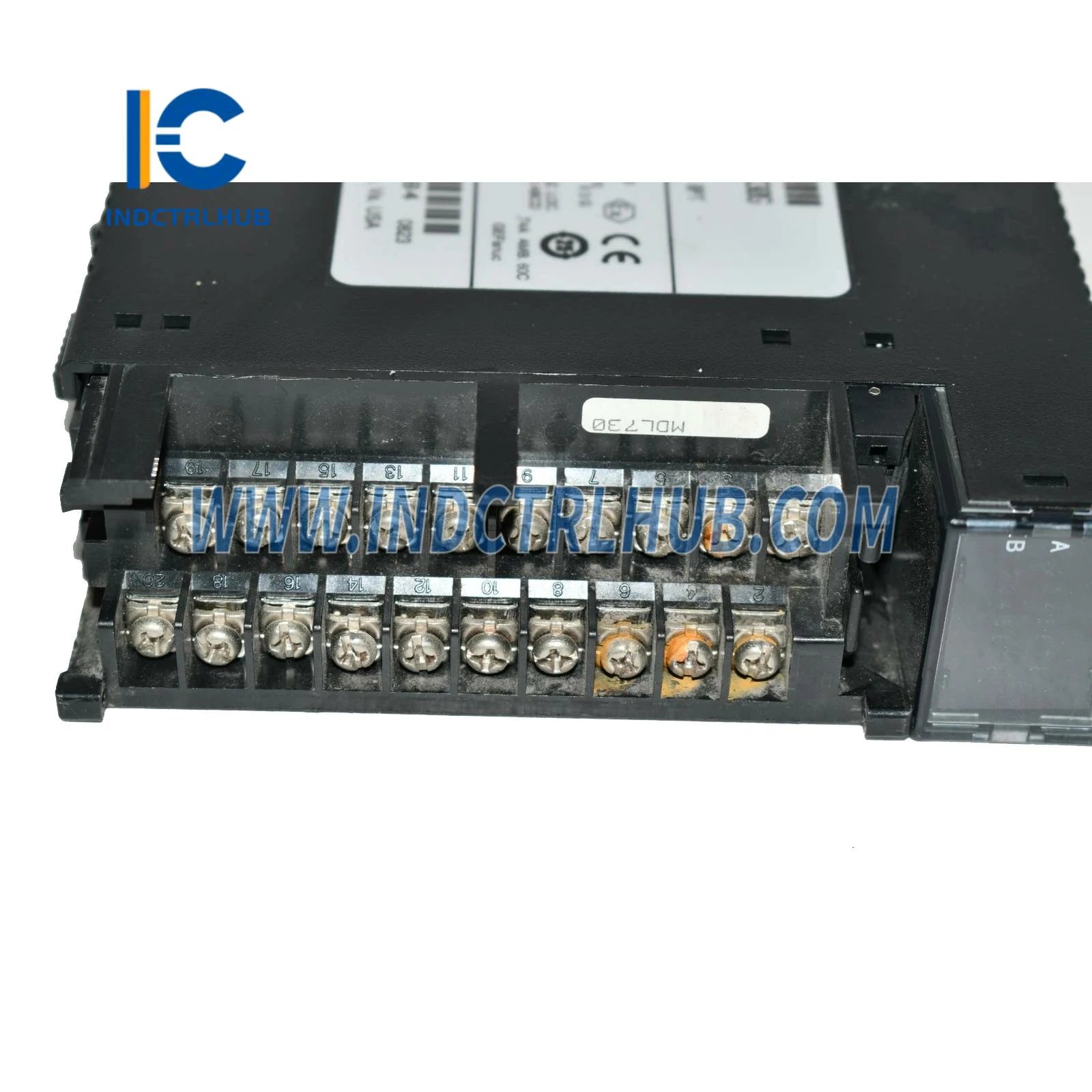

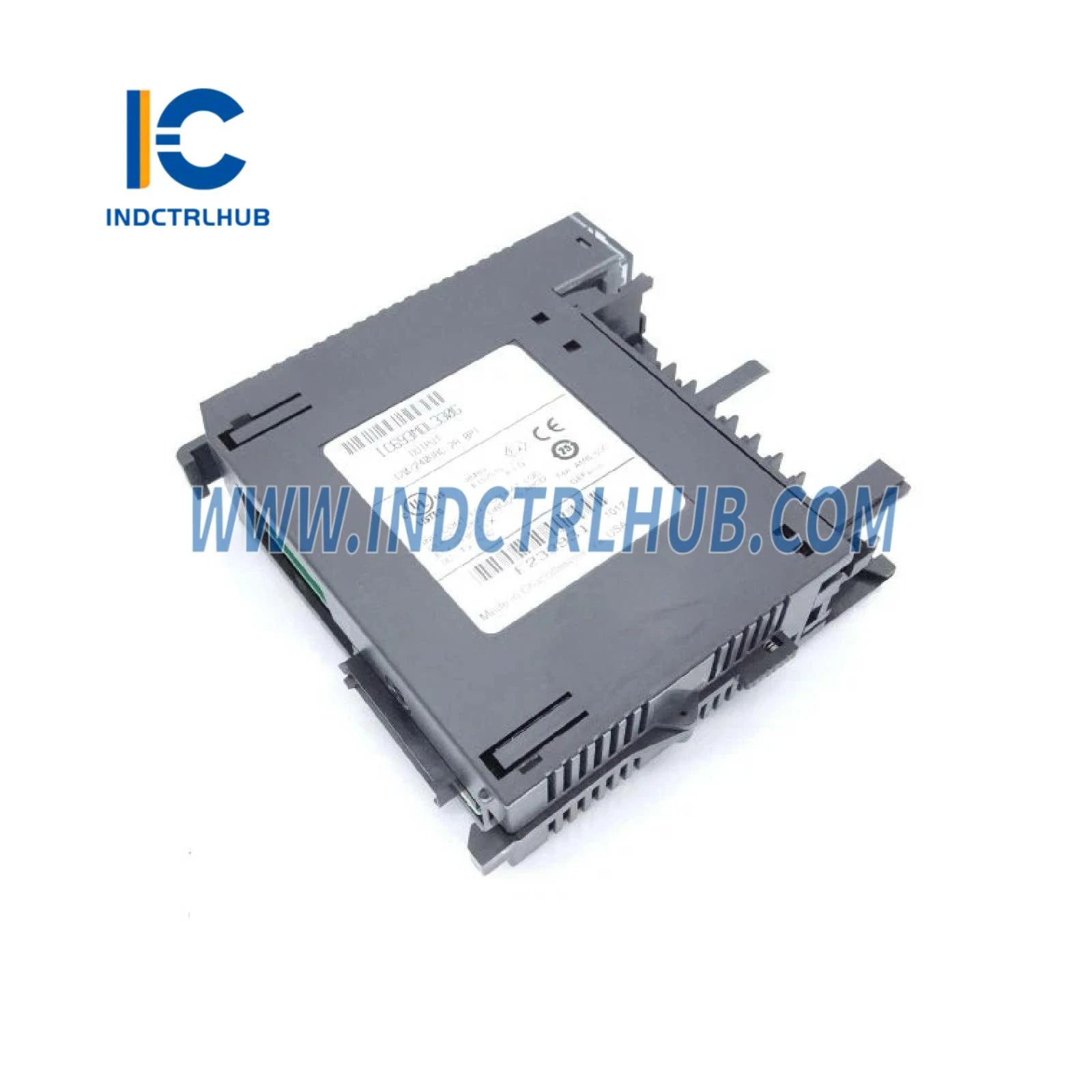

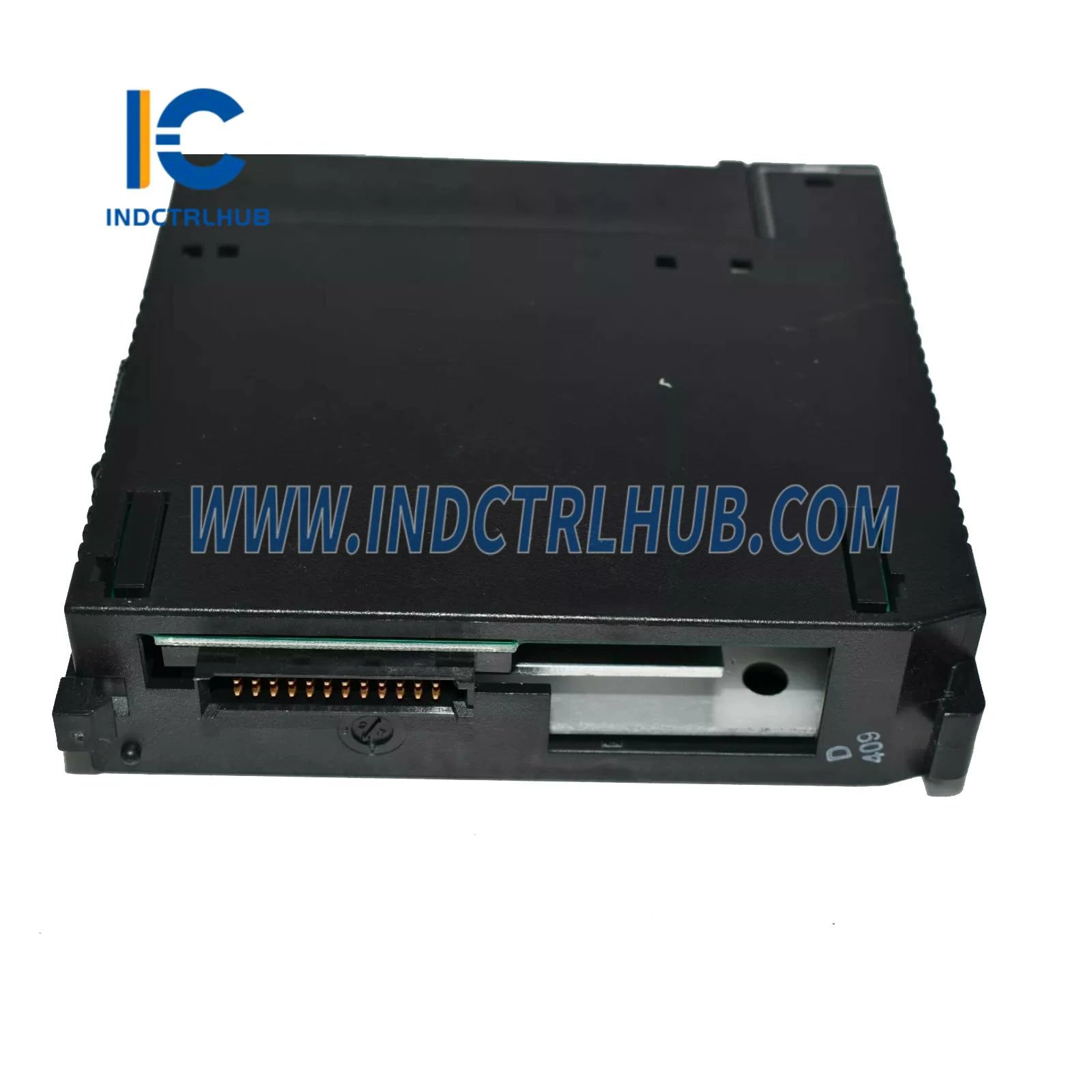

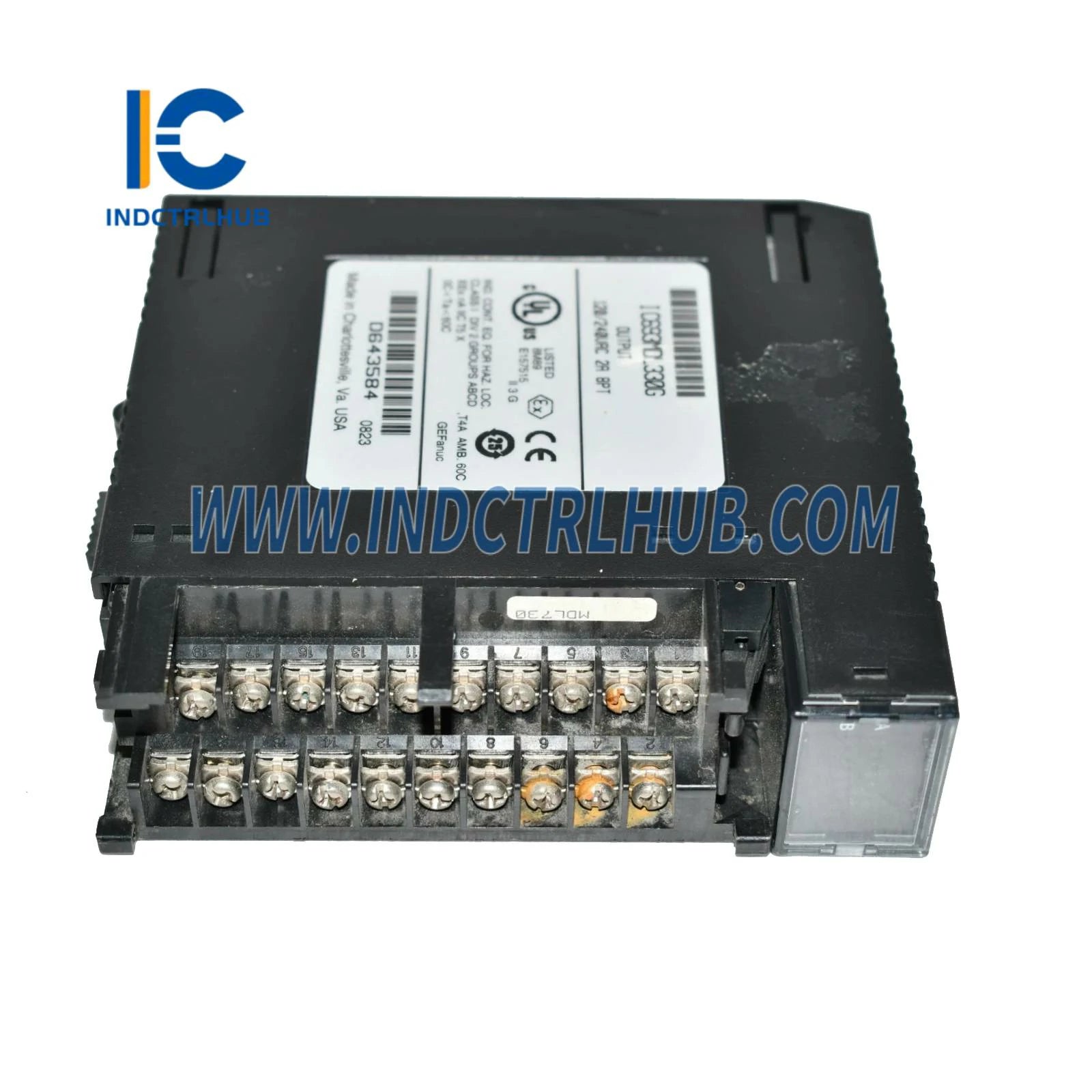

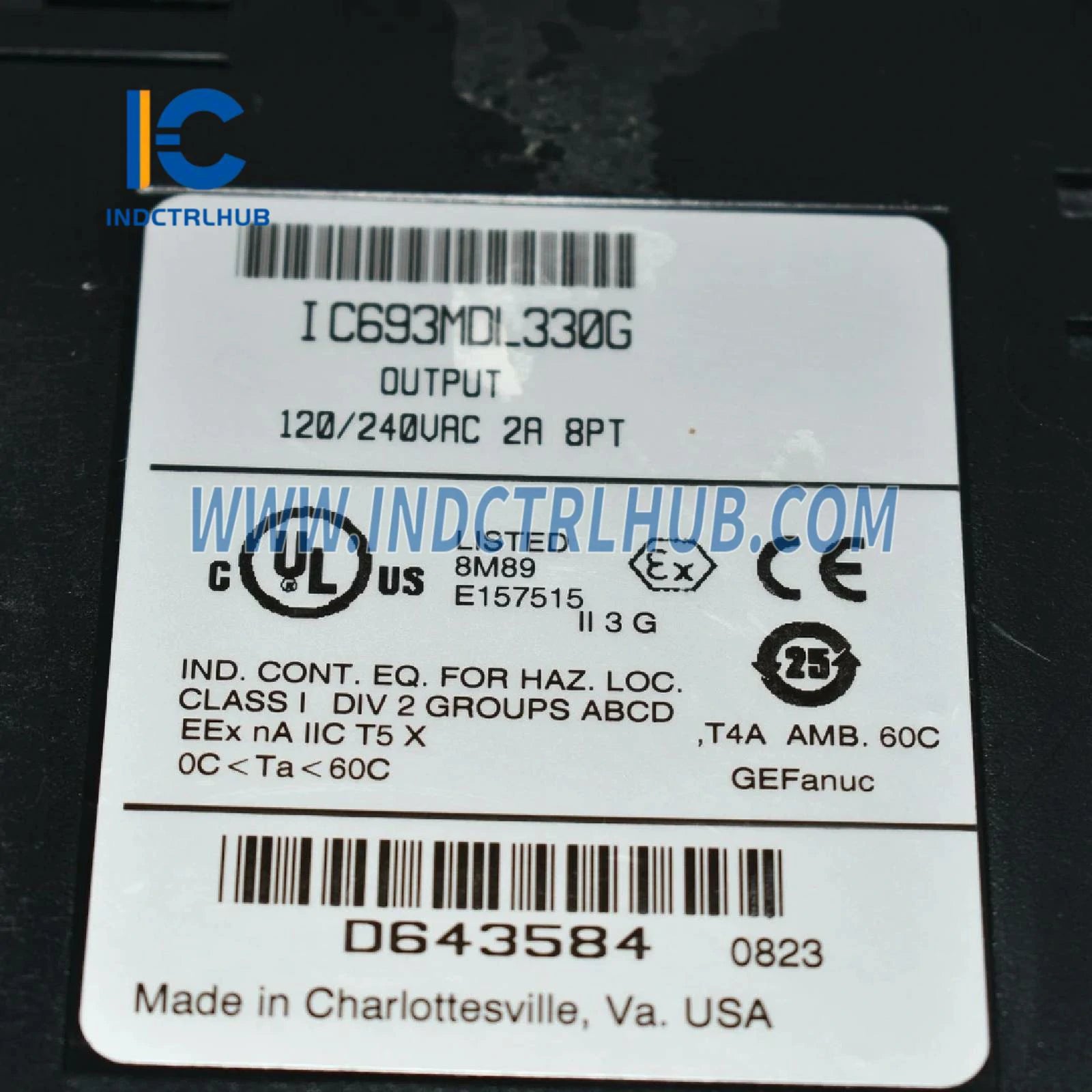

General Electric IC693MDL330G Diskretes Ausgangsmodul
Produktübersicht
- Beschreibung: Das General Electric IC693MDL330G ist ein diskretes Ausgangsmodul, das für den Einsatz mit GE Fanuc Series 90-30 SPS-Systemen entwickelt wurde. Es bietet acht isolierte Ausgangskanäle zur Steuerung externer Geräte wie Relais, Magnetventile
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Hersteller | General Electric |
| Serie | Serie 90-30 |
| Modell-/Teilenummer | IC693MDL330G |
| Modelltyp | Diskretes Ausgangsmodul |
| Funktion | Steuert externe Geräte über diskrete Ausgangssignale |
| Anzeige | LED-Anzeigen (Status, Stromversorgung, Ausgangszustand) |
| Eingänge | Digitale Daten von Series 90-30 SPS |
| Ausgänge | 8 isolierte Ausgänge (120/240 VAC, 2 A pro Punkt; 5–250 VDC, 2 A pro Punkt) |
| Kommunikationsschnittstellen | Series 90-30 Backplane-Schnittstelle |
| Signalaufbereitung | Interne Signaltrennung |
| Genauigkeit | Nicht anwendbar |
| Redundanz | Keine Redundanz |
| Diagnose | LED-Statusanzeigen, Fehlerberichterstattung an SPS |
| Kompatibilität | GE Fanuc Series 90-30 SPS-Systeme |
| Stromversorgung | 5 VDC (vom Series 90-30 Backplane), 120/240 VAC oder 5–250 VDC (extern für Ausgänge) |
| Stromverbrauch | Maximal 160 mA bei 5 VDC |
| Umweltspezifikationen | Betriebstemperatur: 0°C bis +60°C Lagertemperatur: -40°C bis +85°C Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend |
| Gehäuse | IP20 (offen, montiert im SPS-Rack) |
| Abmessungen | 130 mm (H) x 35 mm (B) x 100 mm (T) |
| Gewicht | 0,3 kg |
| Montage | Steckbar in Series 90-30 SPS-Rack |
| Zertifizierungen | CE, UL, cULus, RoHS |
