| Spezifikation |
Details |
| Modell |

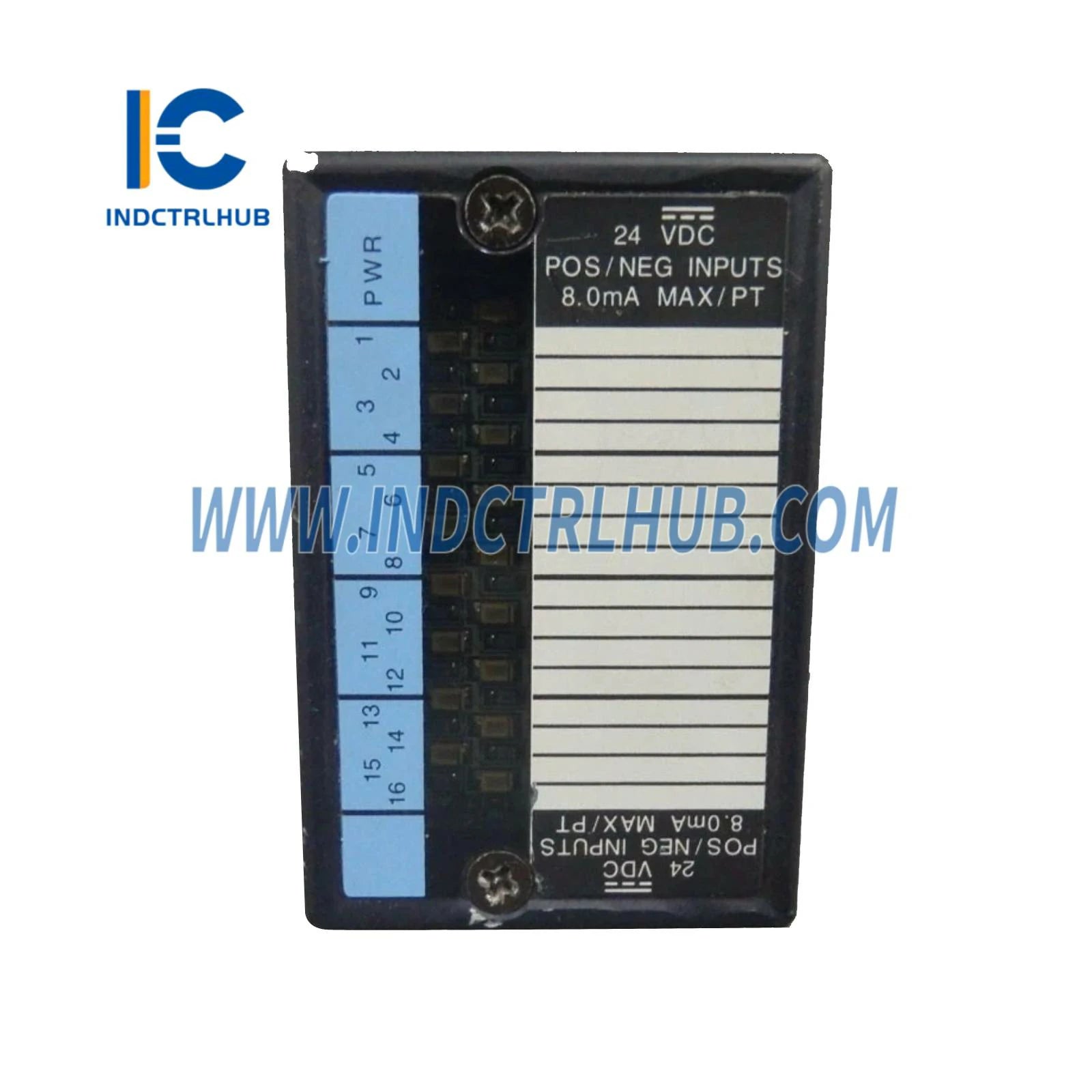

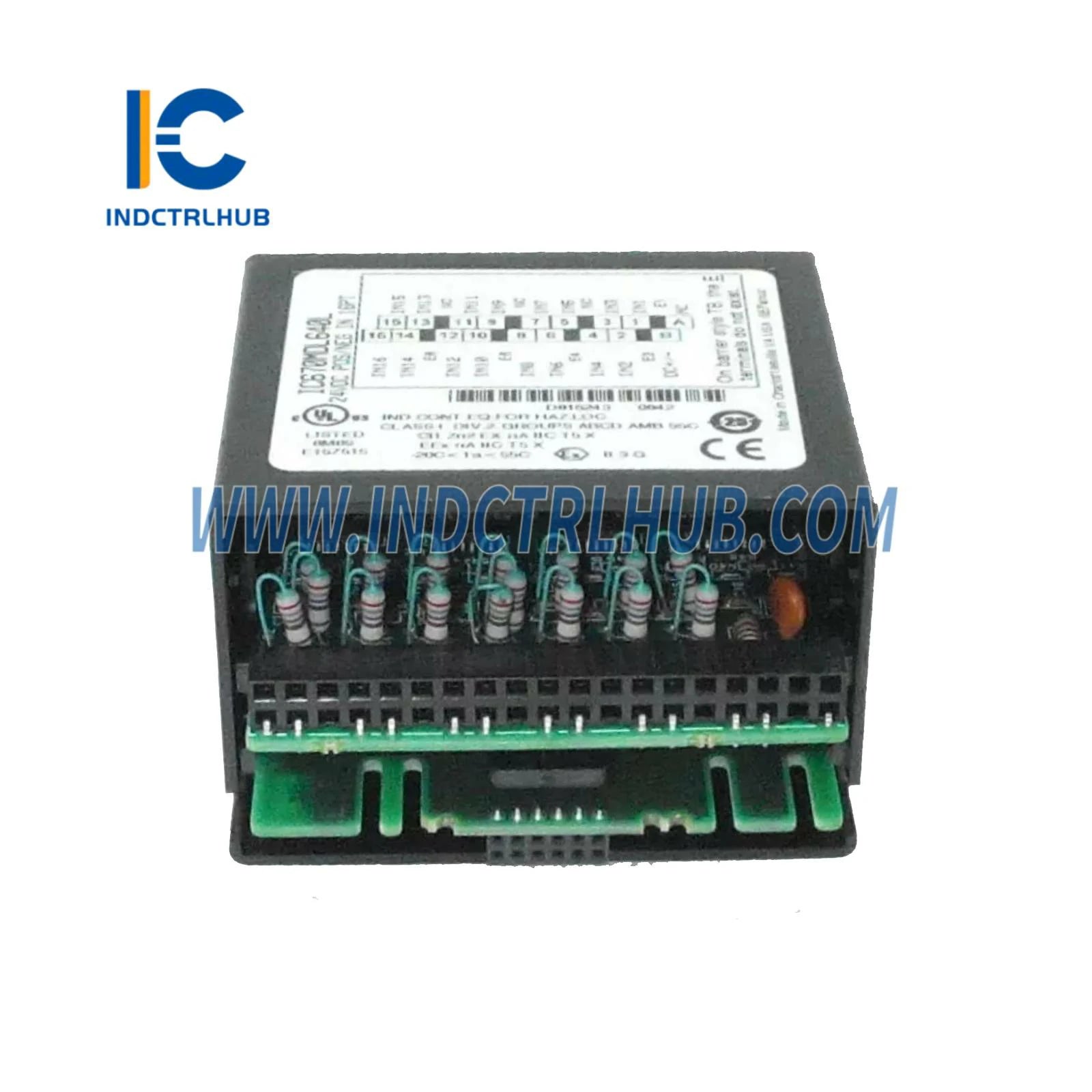

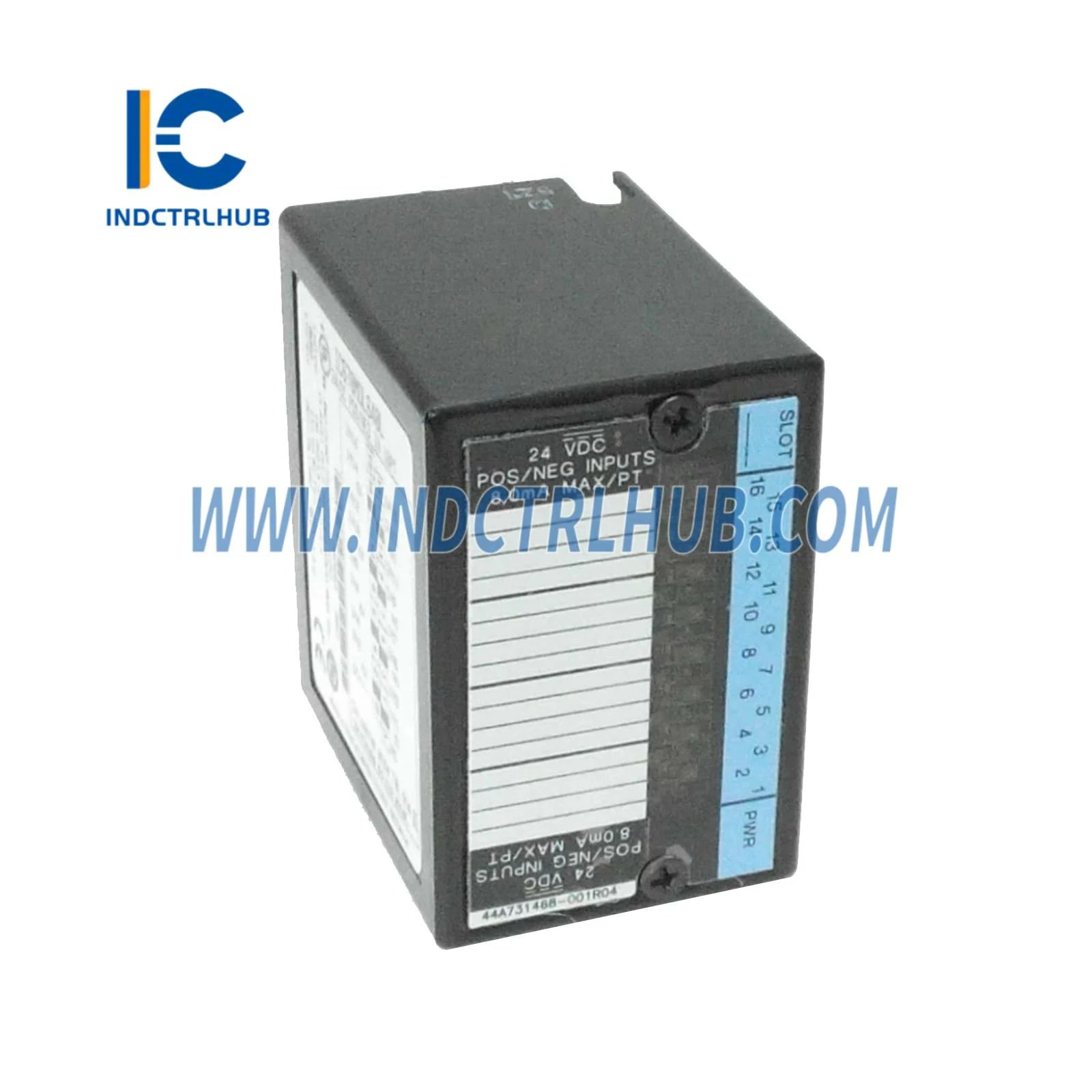

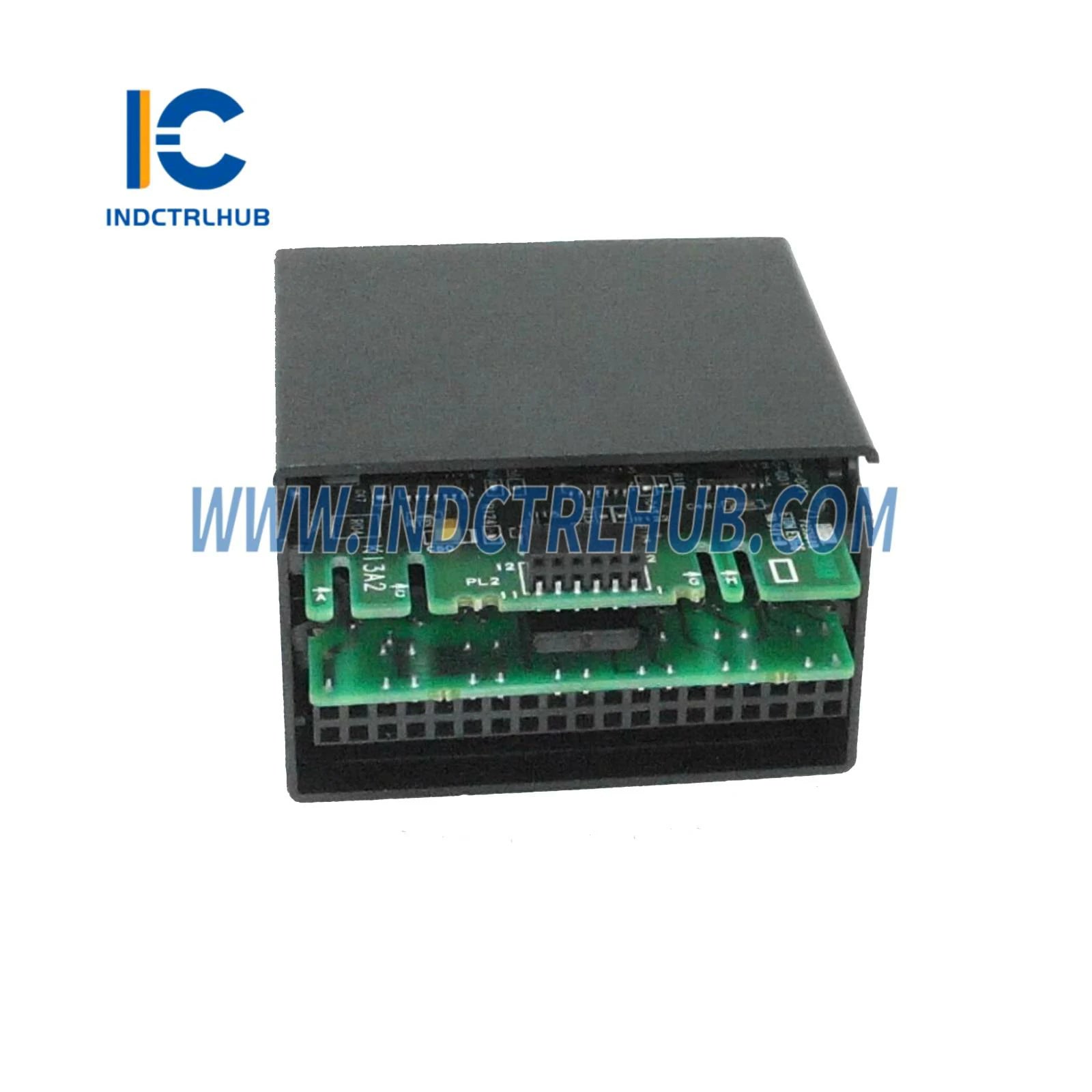

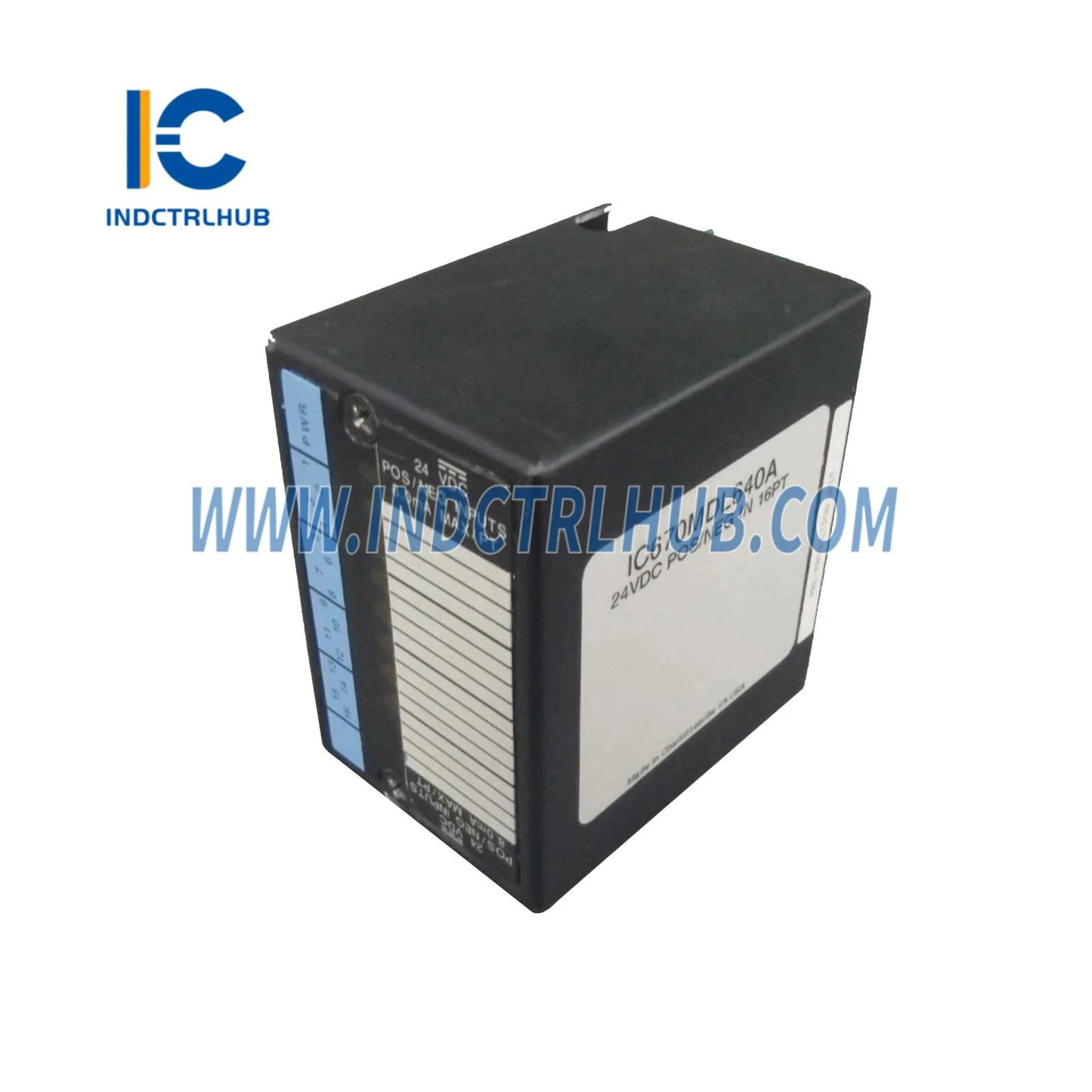

IC670MDL640 |
| Serie |
Feldsteuerung |
| Typ |
Diskretes Eingabemodul |
| Eingangskanäle |
16, einzelne Gruppe |
| Eingangslogik |
Positive oder negative Logik |
| Eingangsspannung |
0–30 VDC, 24 VDC nominal |
| Benutzereingangsstrom |
7,5 mA pro Punkt bei 24 VDC |
| Einschaltstrom |
3,0–8,0 mA |
| Ausschaltstrom |
0–1,5 mA |
| Reaktionszeit |
6 ms typisch, 10 ms max (EIN/AUS) |
| Stromverbrauch |
75 mA typisch vom BIU (alle Punkte EIN), 83 mA max |
| Externe Stromversorgung |
24 VDC erforderlich für Eingabegeräte |
| Interne Stromversorgung |
5 VDC vom BIU für Logik |
| Isolation |
1500 VAC (Feld-zu-Logik), 250 VAC Dauerbetrieb |
| LED-Anzeigen |
Eine grüne LED pro Punkt für EIN/AUS-Status, PWR-LED für Feld- und Backplane-Stromversorgung |
| Datenumfang |
16 Bit diskrete Eingangsdaten |
| Betriebstemperatur |
0°C bis +55°C (32°F bis +131°F) |
| Lagertemperatur |
-40°C bis +85°C (-40°F bis +185°F) |
| Relative Luftfeuchtigkeit |
5 % bis 95 % (nicht kondensierend) |
| Gewicht |
0,3 kg (0,66 lbs) |
| Abmessungen |
13,3 x 8,6 x 3,9 cm (5,24 x 3,39 x 1,54 in) |
| Montage |
Hutschiene, benötigt Klemmenblock (z. B. IC670TBM002) |
| Zertifizierungen |
CE, UL, Klasse I Div 2 |
| Kompatibilität |
Feldsteuerung BIU, GE Serie 90-30, 90-70 und andere Genius-Bus-Controller |
