Product Description
Produktdetails
| Parameter | Einzelheiten |
|---|---|
| Hersteller | General Electric |
| Modell-/Teilenummer | ES0622 |

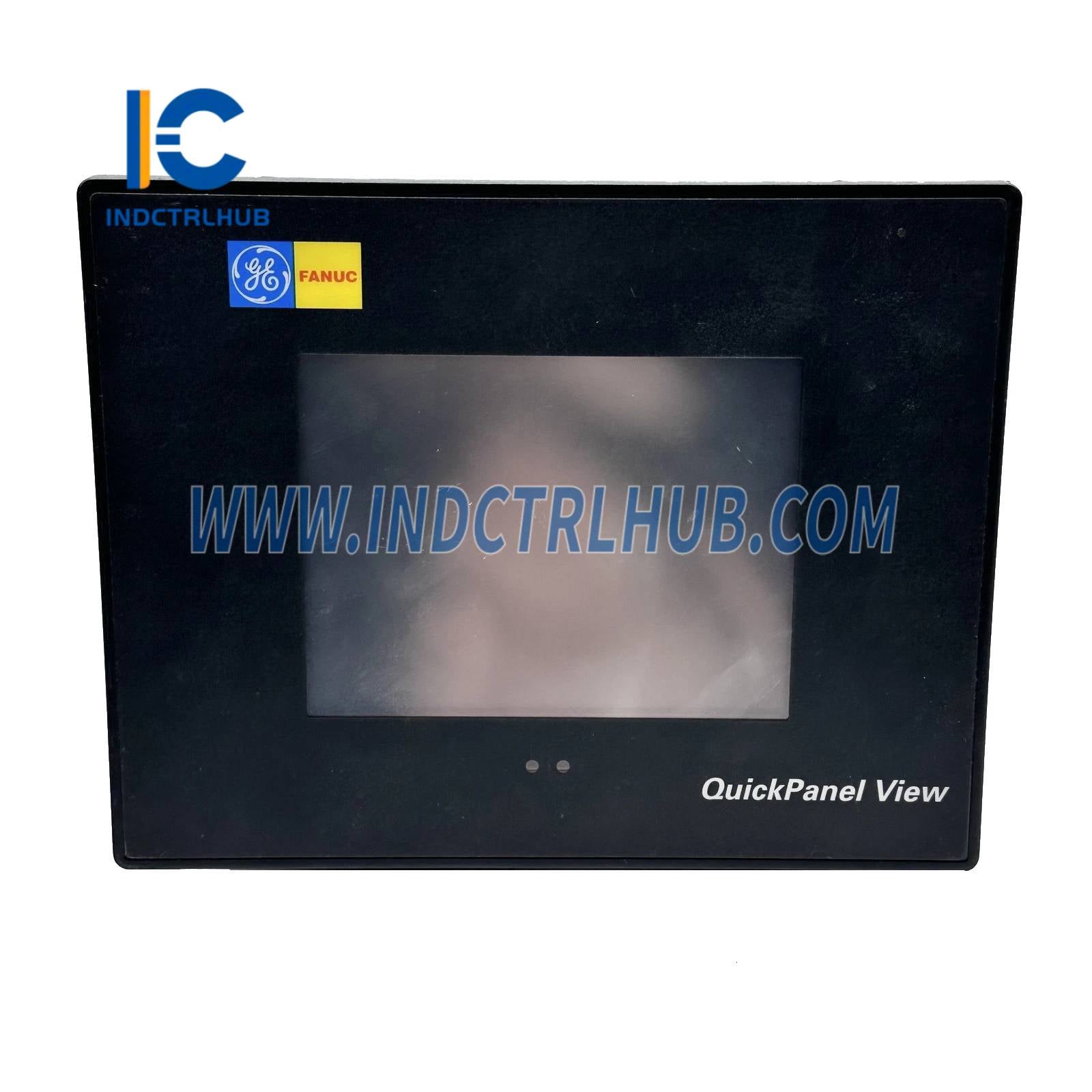

| Beschreibung | 6-Zoll QuickPanel View Touchscreen-Display |
Produktübersicht
| Parameter | Einzelheiten |
|---|---|
| Teilenummer | ES0622 |
| Produktname | ES0622 QuickPanel View |
| Anwendung | Mensch-Maschine-Schnittstelle (HMI) für industrielle Automatisierungs- und Steuerungssysteme, einschließlich SPS-Integration und Datenvisualisierung |
| Kompatibilität | Integriert mit GE Fanuc Series 90-30 SPS und anderen Automatisierungssystemen; unterstützt USB-Mauseingabe und Touchscreen-Bedienung |
| Funktion | Bietet grafische Benutzeroberfläche zur Überwachung, Steuerung und Dateneingabe über 6-Zoll Farb-Touchscreen |
Funktionale Spezifikationen
| Parameter | Einzelheiten |
|---|---|
| Display-Typ | 6-Zoll Farb-TFT-LCD-Touchscreen |
| Auflösung | 640 x 480 Pixel (VGA) |
| Touchscreen | Resistiver Analog-Touchscreen mit 12-Bit-Auflösung |
| Gedächtnis | 32/64 MB FLASH, 512 KB SRAM, 32 MB DRAM, 512 KB ROM |
| Ausweitung | Externe SDRAM- und CompactFlash (CF)-Optionen |
| Eingangsspannung | 12/24 V DC (10,8-30 V DC Bereich, 24 W Nennleistung) |
| Kommunikation | RS-232/RS-485 serielle Schnittstellen; unterstützt Modbus und andere Protokolle |
| Betriebstemperaturbereich | 0°C bis +50°C |
| Luftfeuchtigkeit | 10 % bis 90 % (nicht kondensierend) |
| Montage | Einbau in Schalttafel |
| Abmessungen | 215 mm x 158 mm x 50 mm (B x H x T) ungefähr |
| Gewicht | 1,5 kg |
| Schutzart | IP65 (Vorderseite), IP20 (Rückseite) |
| Normenkonformität | IEC 61131-3, CE, UL, CSA |
