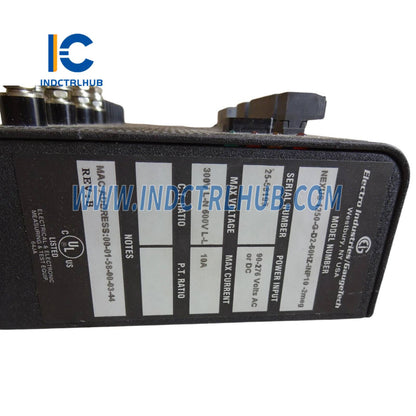

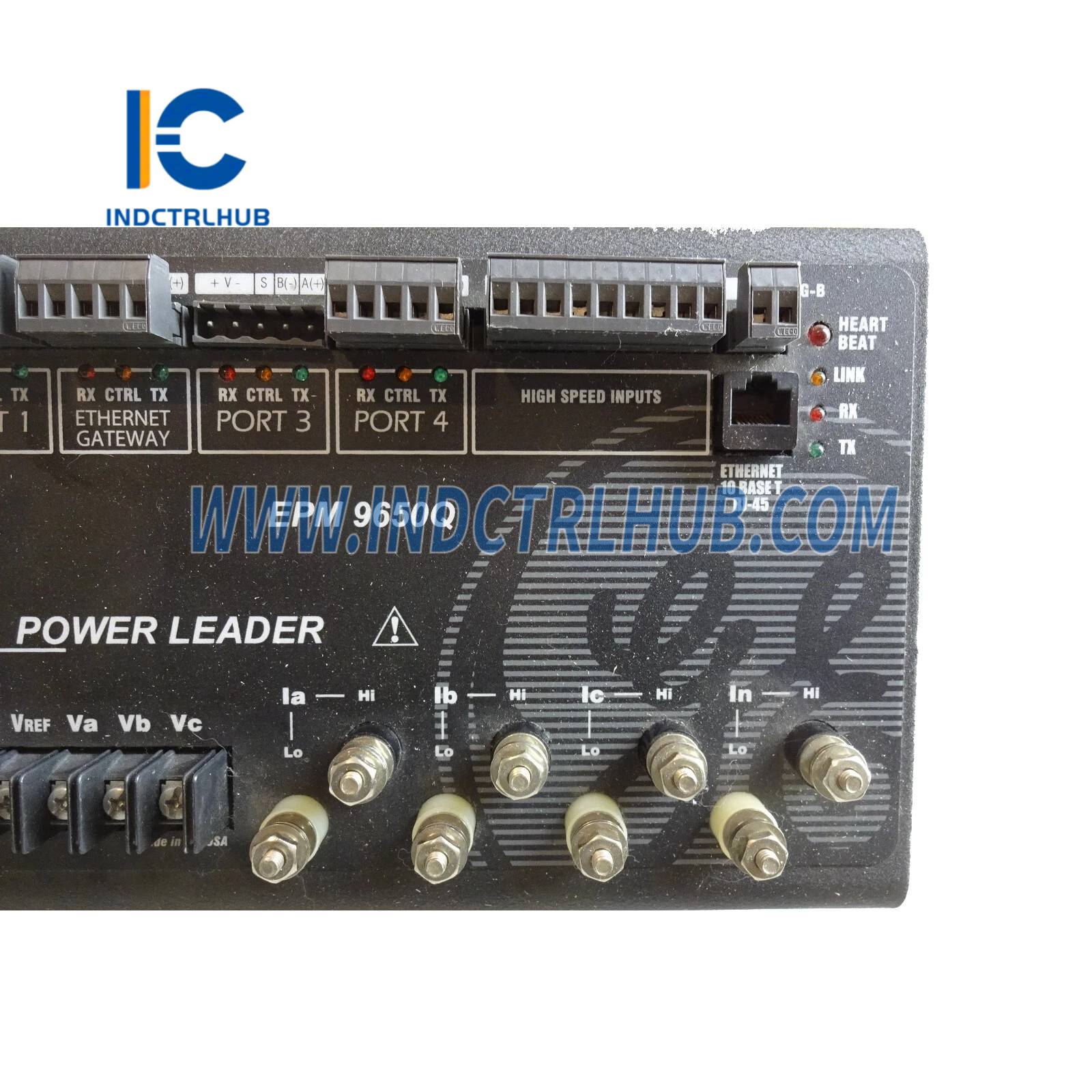

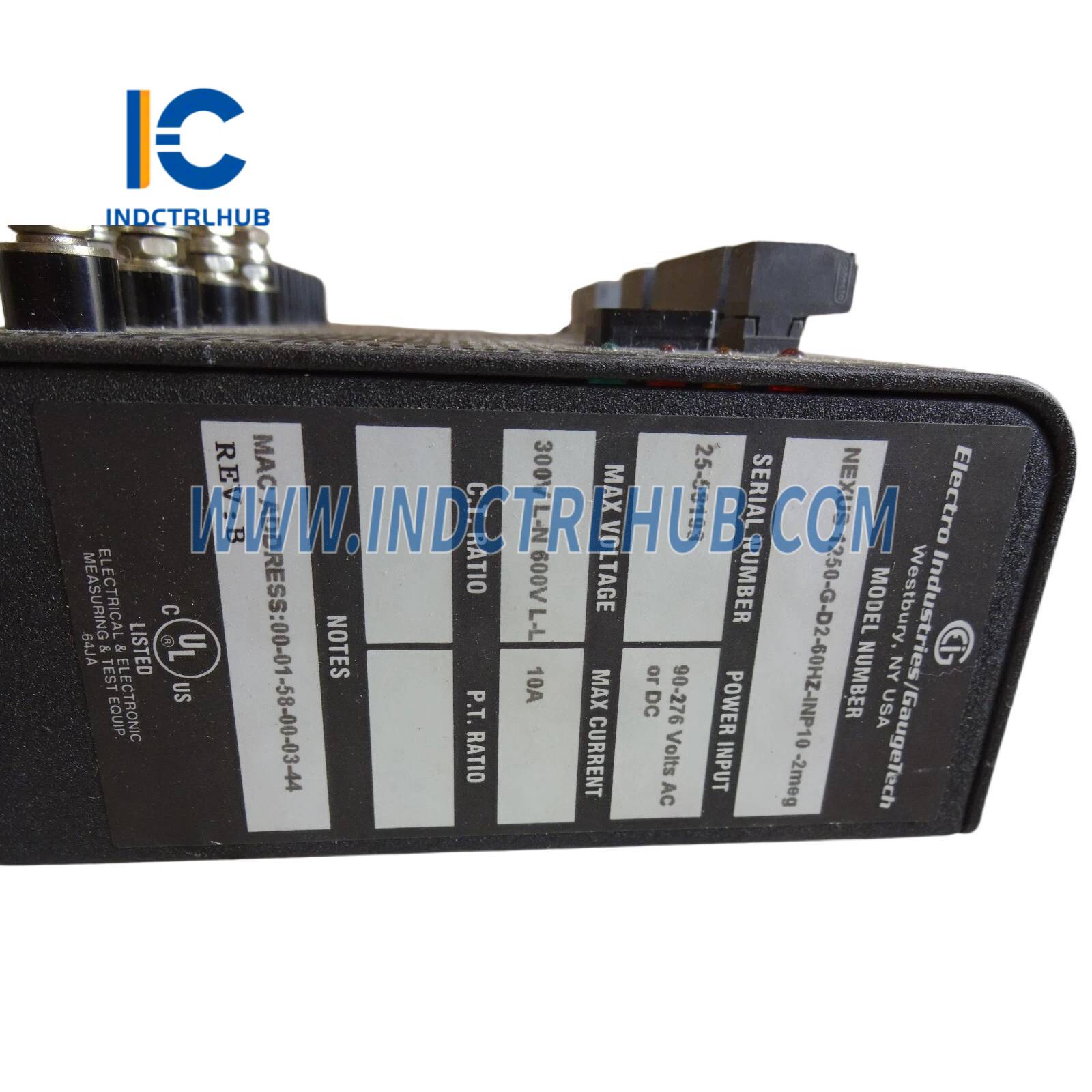

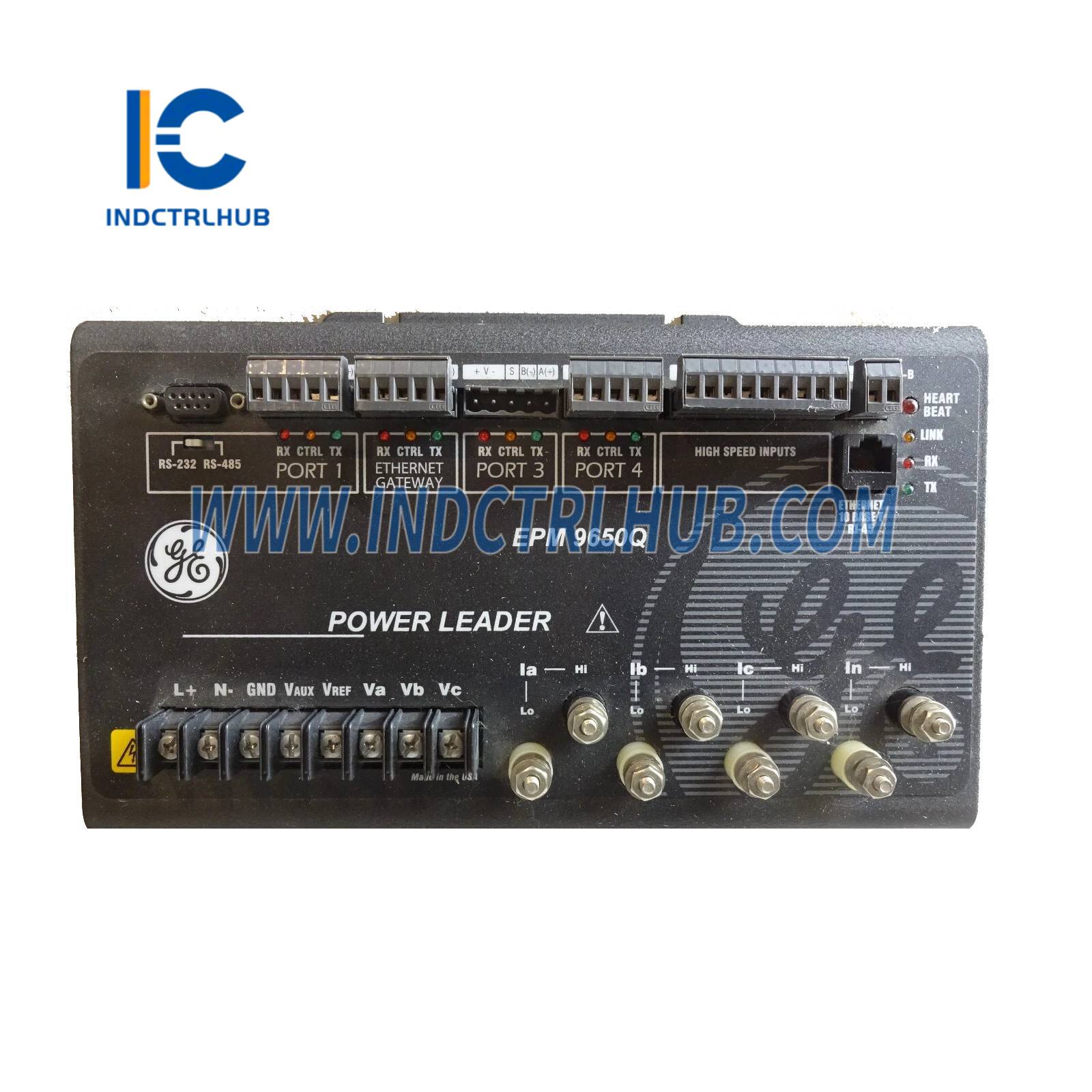

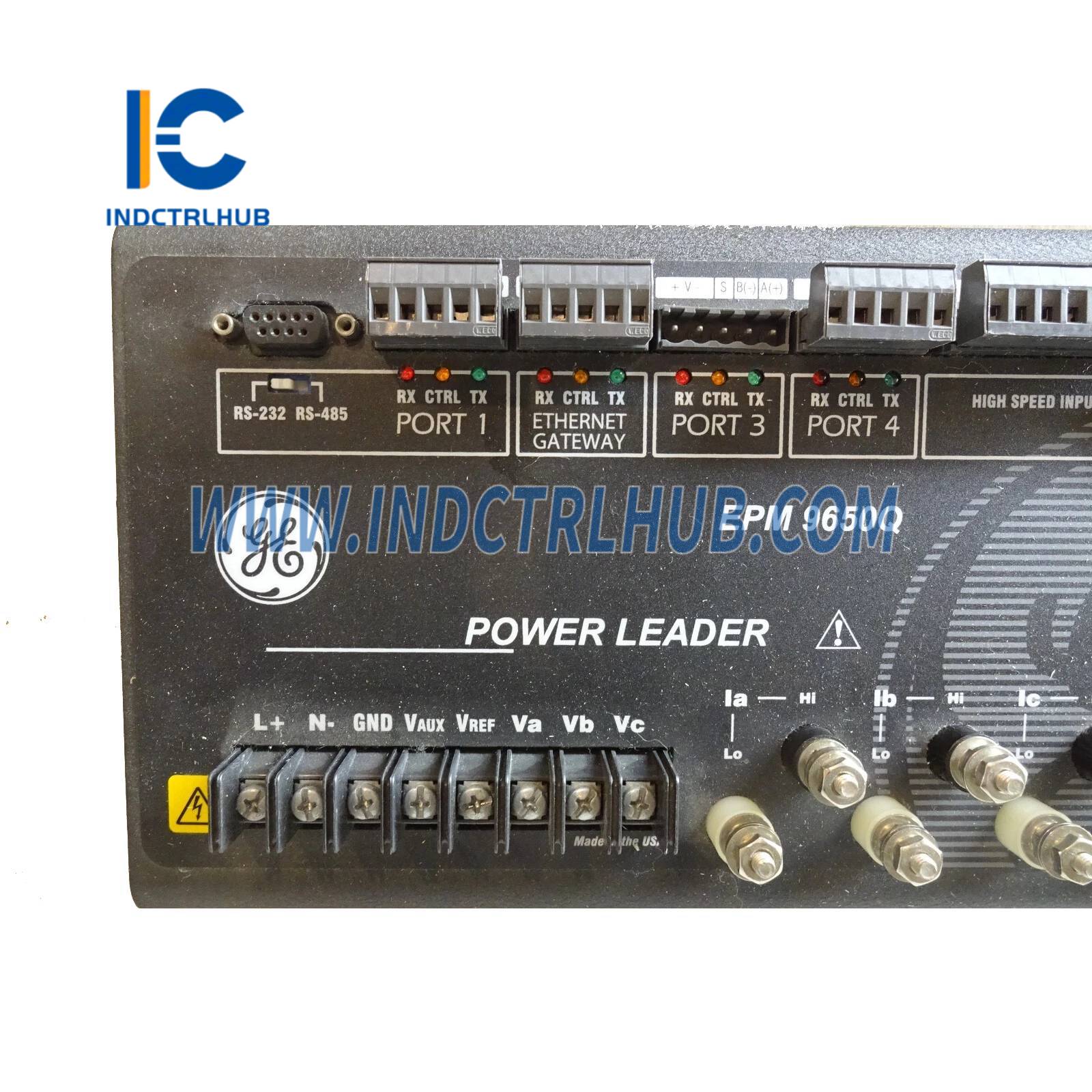

GE EPM 9650Q Leistungsqualitätsmessgerät

GE EPM 9650Q Leistungsqualitätsmessgerät

  • Manufacturer: General Electric

  • Product No.: EPM 9650Q

  • Condition:1000 auf Lager

  • Product Type: Leistungsqualitätsmessgerät

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7-Support
  • 30-tägige Rückgabe
  • Schneller Versand

Produktdetails



Parameter Einzelheiten
Hersteller General Electric
Modell-/Teilenummer EPM 9650Q
Beschreibung Leistungsqualitätsmessgerät

Produktübersicht



Parameter Einzelheiten
Teilenummer EPM 9650Q
Produktname EPM 9650 Power Quality Meter
Anwendung Fortschrittliche Messung für Netzqualitätsanalyse, Abrechnungszähler und Überwachung in Industrie-, Gewerbe- und Versorgungsumgebungen
Kompatibilität Integriert in GE Multilin Systeme, unterstützt Modbus RTU/ASCII, DNP3.0 und optional Ethernet (IEC 61850, Modbus TCP) für SCADA-Integration
Funktion Verwendet ACCU-Measure®-Technologie für abrechnungsgenaue Messungen; beinhaltet Wellenformaufzeichnung, Ereignisprotokollierung und Netzqualitätsanalyse

Funktionale Spezifikationen



Parameter Einzelheiten
Messgenauigkeit ANSI C12.20 Klasse 0,2 (0,2 % Genauigkeit für Abrechnungszähler)
Spannungseingänge 120 V, 240 V, 480 V, 347 V (über Transformator wählbar)
Stromeingänge 5 A Stromwandler-Sekundärwicklungen (optional 1 A); unterstützt 3-Phasen, 3-Leiter- oder 4-Leiter-Konfigurationen
Messfähigkeiten Spannung, Strom, Leistung (kW, kVAR, kVA), Energie (kWh, kVARh), Frequenz, Leistungsfaktor; Oberschwingungen (bis zur 63.), THD, TDD
Funktionen zur Netzqualität Wellenform-Erfassung (bis zu 512 Samples/Zyklus), Transientenerkennung, Spannungsabfall/-anstieg Überwachung, Unsymmetrieanalyse
Kommunikationsanschlüsse 4 unabhängige Anschlüsse (RS-232/RS-485); unterstützt Modbus RTU/ASCII, DNP3.0; optional Ethernet
Datenprotokollierung Energie, Leistung, Ereignisse der Netzqualität; bis zu 1 MB interner Speicher
Anzeige Hintergrundbeleuchtetes LCD mit grafischer Wellenformanzeige
Stromversorgung 90-600 V AC (selbstversorgt über VT) oder optional extern 120/240 V AC/DC
Betriebstemperaturbereich -40°C bis +85°C
Abmessungen 4,75" x 6,5" x 3,5" (121 mm x 165 mm x 89 mm) (Zähler); optionales 19" Rack-Montagekit
Gewicht 1,1 lb (0,5 kg)
Schutzart IP54 (NEMA 3R optional)
Normenkonformität ANSI C12.20, IEC 62053-22, IEEE C37.90, CE, UL, CSA
Alle Einzelheiten anzeigen

Product Description

Produktdetails



Parameter Einzelheiten
Hersteller General Electric
Modell-/Teilenummer EPM 9650Q
Beschreibung Leistungsqualitätsmessgerät

Produktübersicht



Parameter Einzelheiten
Teilenummer EPM 9650Q
Produktname EPM 9650 Power Quality Meter
Anwendung Fortschrittliche Messung für Netzqualitätsanalyse, Abrechnungszähler und Überwachung in Industrie-, Gewerbe- und Versorgungsumgebungen
Kompatibilität Integriert in GE Multilin Systeme, unterstützt Modbus RTU/ASCII, DNP3.0 und optional Ethernet (IEC 61850, Modbus TCP) für SCADA-Integration
Funktion Verwendet ACCU-Measure®-Technologie für abrechnungsgenaue Messungen; beinhaltet Wellenformaufzeichnung, Ereignisprotokollierung und Netzqualitätsanalyse

Funktionale Spezifikationen



Parameter Einzelheiten
Messgenauigkeit ANSI C12.20 Klasse 0,2 (0,2 % Genauigkeit für Abrechnungszähler)
Spannungseingänge 120 V, 240 V, 480 V, 347 V (über Transformator wählbar)
Stromeingänge 5 A Stromwandler-Sekundärwicklungen (optional 1 A); unterstützt 3-Phasen, 3-Leiter- oder 4-Leiter-Konfigurationen
Messfähigkeiten Spannung, Strom, Leistung (kW, kVAR, kVA), Energie (kWh, kVARh), Frequenz, Leistungsfaktor; Oberschwingungen (bis zur 63.), THD, TDD
Funktionen zur Netzqualität Wellenform-Erfassung (bis zu 512 Samples/Zyklus), Transientenerkennung, Spannungsabfall/-anstieg Überwachung, Unsymmetrieanalyse
Kommunikationsanschlüsse 4 unabhängige Anschlüsse (RS-232/RS-485); unterstützt Modbus RTU/ASCII, DNP3.0; optional Ethernet
Datenprotokollierung Energie, Leistung, Ereignisse der Netzqualität; bis zu 1 MB interner Speicher
Anzeige Hintergrundbeleuchtetes LCD mit grafischer Wellenformanzeige
Stromversorgung 90-600 V AC (selbstversorgt über VT) oder optional extern 120/240 V AC/DC
Betriebstemperaturbereich -40°C bis +85°C
Abmessungen 4,75" x 6,5" x 3,5" (121 mm x 165 mm x 89 mm) (Zähler); optionales 19" Rack-Montagekit
Gewicht 1,1 lb (0,5 kg)
Schutzart IP54 (NEMA 3R optional)
Normenkonformität ANSI C12.20, IEC 62053-22, IEEE C37.90, CE, UL, CSA
