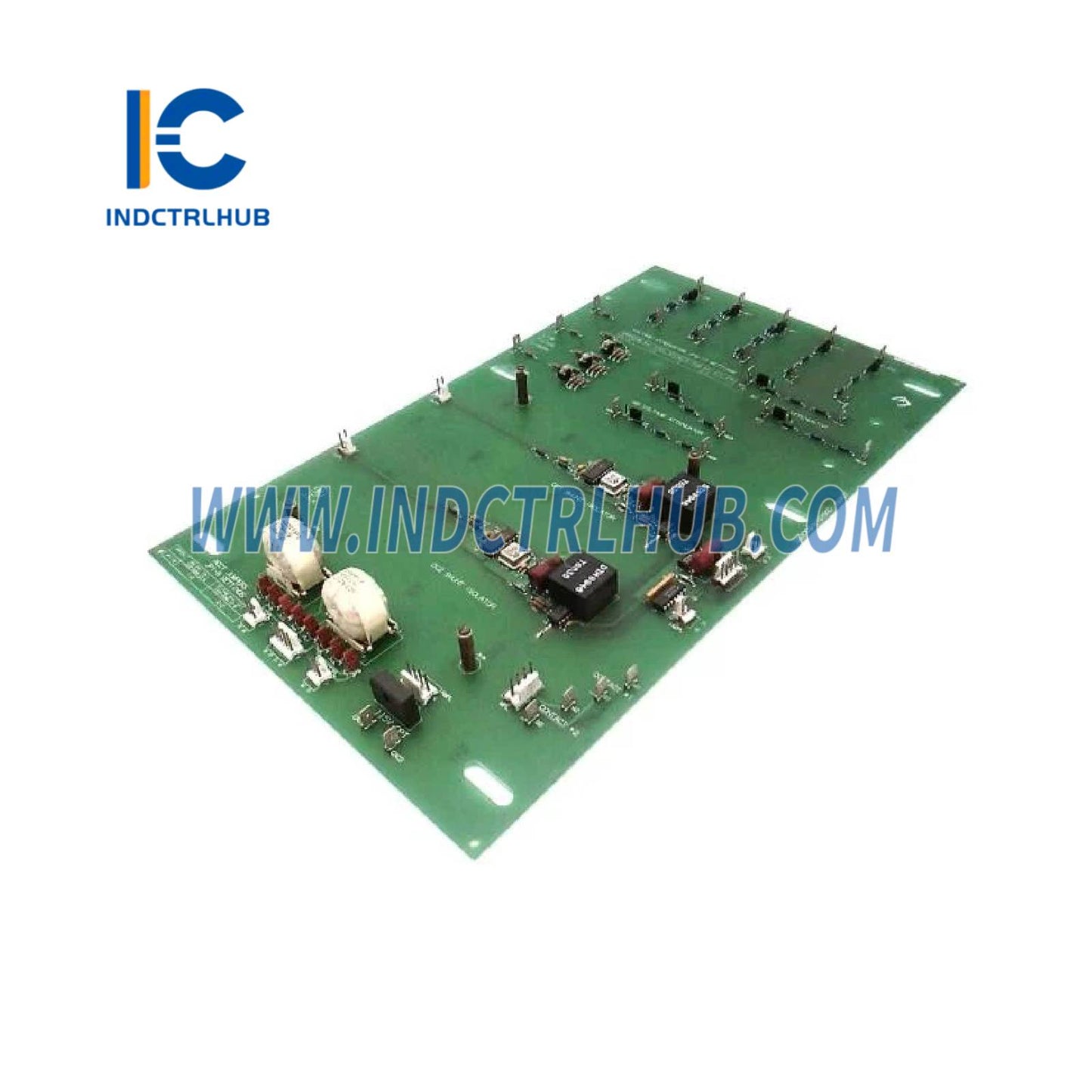

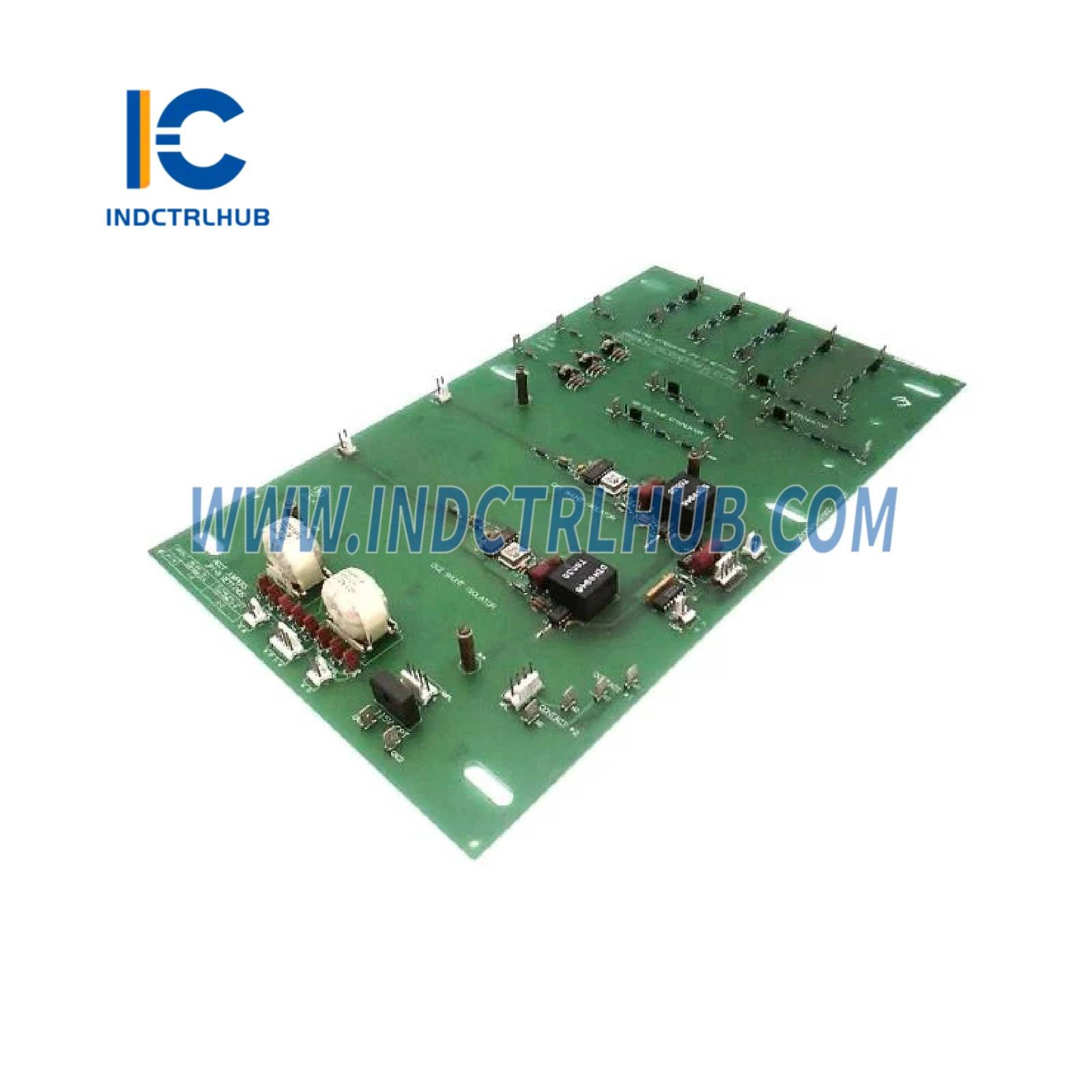

GE DSC200SHVIG1BHD Hochspannungs-Wechselrichter-Gattertreiberplatine

GE DSC200SHVIG1BHD Hochspannungs-Wechselrichter-Gattertreiberplatine

  • Manufacturer: General Electric

  • Product No.: DSC200SHVIG1BHD

  • Condition:1000 auf Lager

  • Product Type: Hochspannungs-Wechselrichter-Gate-Treiberplatine

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7-Support
  • 30-tägige Rückgabe
  • Schneller Versand

Produktdetails



Parameter Einzelheiten
Hersteller General Electric
Modell-/Teilenummer DS200SHVIG1BHD
Beschreibung Hochspannungs-Wechselrichter-Gate-Treiberplatine

Produktübersicht



Parameter Einzelheiten
Teilenummer DS200SHVIG1BHD
Produktname DS200SHVI Hochspannungs-Gate-Treiber
Anwendung Gate-Treiber für Hochspannungs-IGBT-Wechselrichter in Erregungs- und Antriebssystemen für Turbogeneratoren
Kompatibilität Entwickelt für GE EX2100 Erregersysteme; integriert mit Leistungsbrückenmodulen und Steuerprozessoren
Funktion Steuert IGBT-Gatessignale für Hochleistungsinversion, bietet Isolation, Schutz und Fehlerdiagnose

Funktionale Spezifikationen



Parameter Einzelheiten
Typ Hochspannungs-IGBT-Gatetreibermodul
Gate-Treibstrom ±15 A Spitze, 1 A Dauerstrom
Gate-Spannung +15 V / -9 V (typisch für IGBT Ein-/Ausschalten)
Isolierung 2500 V RMS zwischen Steuer- und Leistungsseite
Schaltfrequenz Bis zu 10 kHz
Fehlererkennung Desaturationsdetektion, Überstrom, Kurzschluss, Übertemperatur
Stromversorgung 24 V DC Nennspannung (vom System-Backplane)
Stromverbrauch Maximal 15 W
Betriebstemperaturbereich -30°C bis +70°C
Montage Rackmontage im Erregungssteuerungsschrank
Abmessungen 10,5" x 8,5" x 1,5" (267 mm x 216 mm x 38 mm) ungefähr
Gewicht 2,5 lb (1,13 kg)
Schutzfunktionen Desaturationsschutz, aktives Klemmen, thermische Abschaltung
Normenkonformität IEC 61800-5-1, CE, UL, CSA
Alle Einzelheiten anzeigen

Product Description

Produktdetails



Parameter Einzelheiten
Hersteller General Electric
Modell-/Teilenummer DS200SHVIG1BHD
Beschreibung Hochspannungs-Wechselrichter-Gate-Treiberplatine

Produktübersicht



Parameter Einzelheiten
Teilenummer DS200SHVIG1BHD
Produktname DS200SHVI Hochspannungs-Gate-Treiber
Anwendung Gate-Treiber für Hochspannungs-IGBT-Wechselrichter in Erregungs- und Antriebssystemen für Turbogeneratoren
Kompatibilität Entwickelt für GE EX2100 Erregersysteme; integriert mit Leistungsbrückenmodulen und Steuerprozessoren
Funktion Steuert IGBT-Gatessignale für Hochleistungsinversion, bietet Isolation, Schutz und Fehlerdiagnose

Funktionale Spezifikationen



Parameter Einzelheiten
Typ Hochspannungs-IGBT-Gatetreibermodul
Gate-Treibstrom ±15 A Spitze, 1 A Dauerstrom
Gate-Spannung +15 V / -9 V (typisch für IGBT Ein-/Ausschalten)
Isolierung 2500 V RMS zwischen Steuer- und Leistungsseite
Schaltfrequenz Bis zu 10 kHz
Fehlererkennung Desaturationsdetektion, Überstrom, Kurzschluss, Übertemperatur
Stromversorgung 24 V DC Nennspannung (vom System-Backplane)
Stromverbrauch Maximal 15 W
Betriebstemperaturbereich -30°C bis +70°C
Montage Rackmontage im Erregungssteuerungsschrank
Abmessungen 10,5" x 8,5" x 1,5" (267 mm x 216 mm x 38 mm) ungefähr
Gewicht 2,5 lb (1,13 kg)
Schutzfunktionen Desaturationsschutz, aktives Klemmen, thermische Abschaltung
Normenkonformität IEC 61800-5-1, CE, UL, CSA
