Product Description

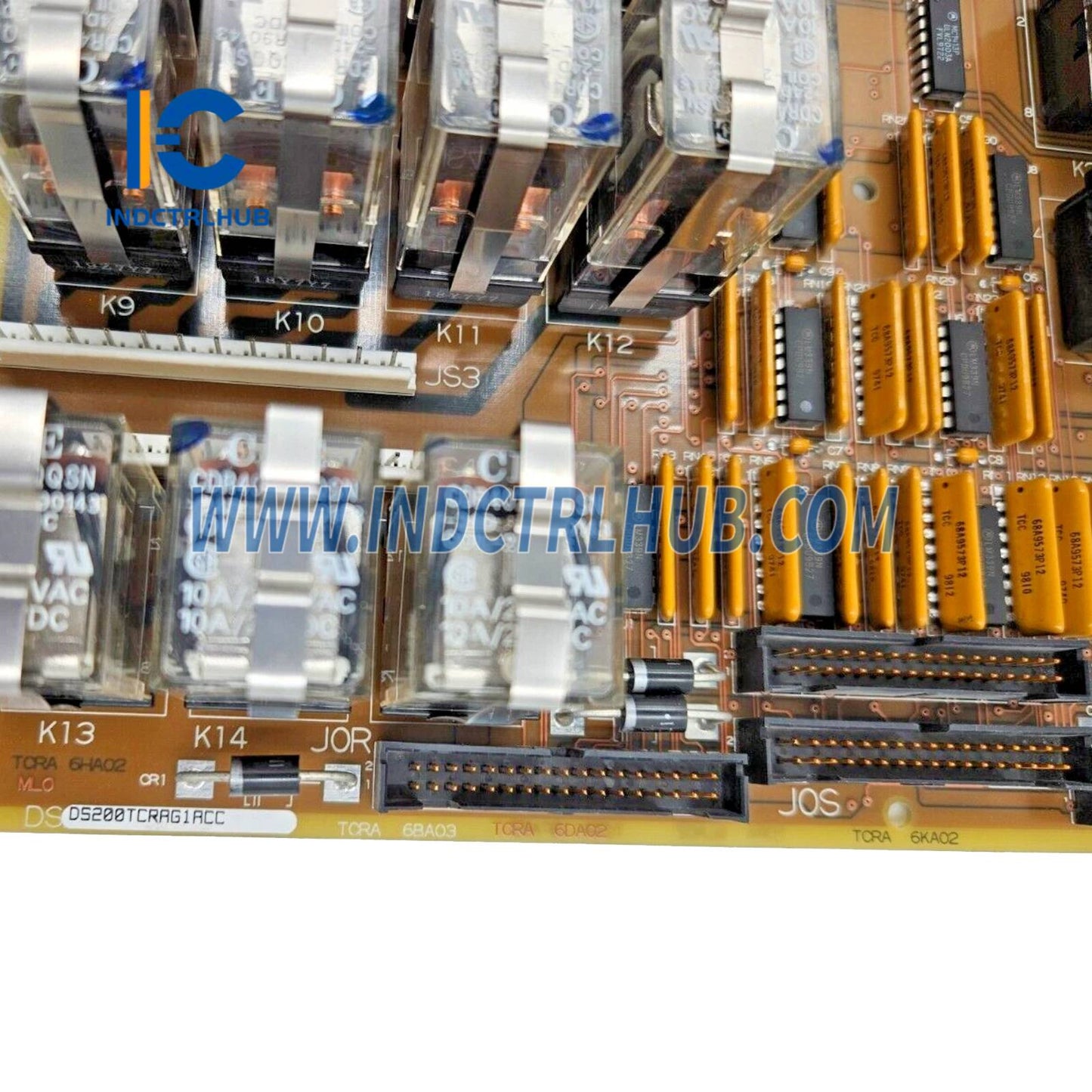

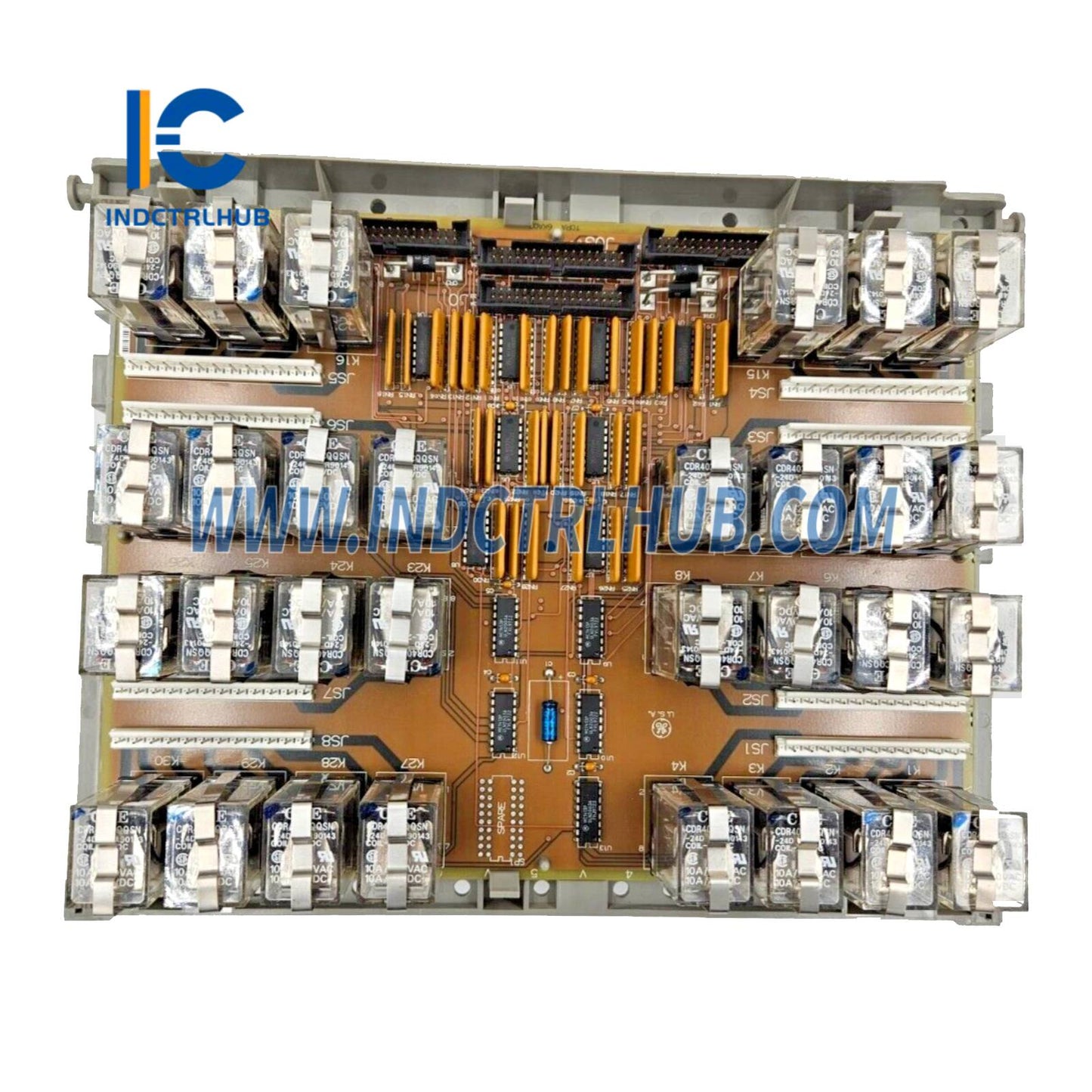

General Electric DS200TCRAG1ACC Relais-Ausgangsplatine
- Hersteller: General Electric
- Serie: Mark V Speedtronic
- Modell-/Teilenummer: DS200TCRAG1ACC
- Beschreibung: Relais-Ausgangsplatine zur Steuerung von Relaisausgängen in Turbinensteuerungssystemen
Übersicht
- Das General Electric DS200TCRAG1ACC ist eine mikroprozessorbasierte Relais-Ausgangsplatine aus der Mark V Speedtronic-Serie, entwickelt zur Steuerung von Relaisausgängen in Gas- und Dampfturbinen-Steuerungssystemen. Sie befindet sich in den digitalen I/O-Kernen (Q11, Q21 oder Q51) und ist mit den DTBC- und DTBD-Anschlussplatinen verbunden, um Relaisfunktionen zu steuern. Hauptsächlich verwendet in der Energieerzeugung, Öl- und Gasindustrie sowie der industriellen Automatisierung.
Technische Spezifikationen
| Spezifikation | Details |
|---|---|
| Modell | DS200TCRAG1ACC |
| Serie | Mark V Speedtronic |
| Typ | Relais-Ausgangsplatine (Leiterplatte) |
| Funktionales Akronym | TCRA (Turbinensteuerungs-Relaisadapter) |
| Relais | 30 Steckrelais |
| Anschlüsse | 4 34-polige Steckverbinder (JOR, JOS, JOT, JO), 4 12-polige Steckverbinder (JS3, JS4, JS5, JS6) |
| Signaltypen | Relaisausgänge, gesteuert durch CSP-Signale |
| Kommunikation | IONET (Serielle Kommunikation zu DTBC- und DTBD-Platinen) |
| Leiterplattenbeschichtung | Normale Beschichtung |
| Betriebstemperatur | 0°C bis +60°C (32°F bis +140°F) |
| Lagertemperatur | -40°C bis +85°C (-40°F bis +185°F) |
| Gewicht | 0,9 kg (2 lbs) |
| Abmessungen | 28 x 13 x 3 cm (11 x 5.1 x 1.2 in) |
| Montage | Frontplattenmontage im Schaltschrank, digitale I/O-Kerne |
| Zertifizierungen | CE, UL |
