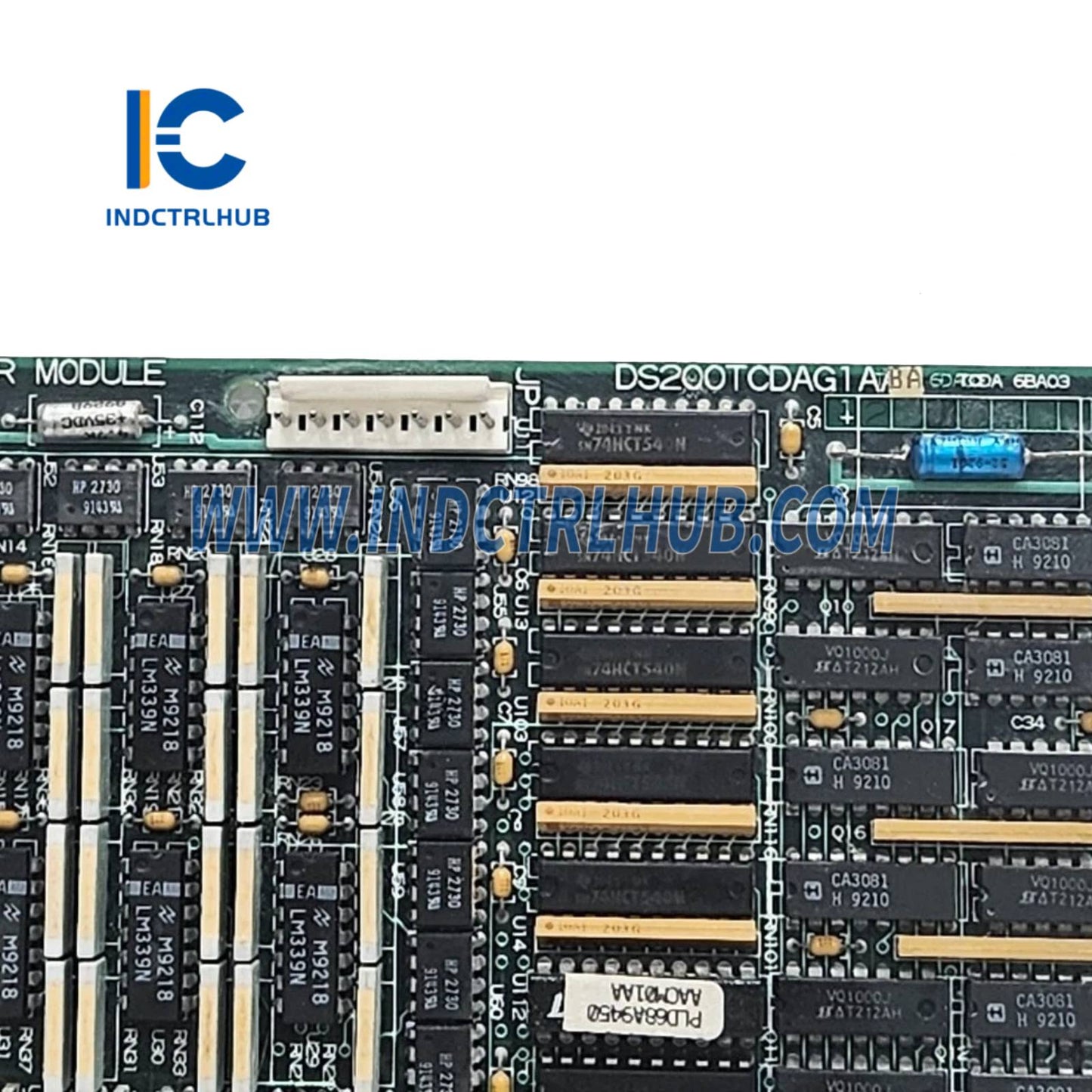

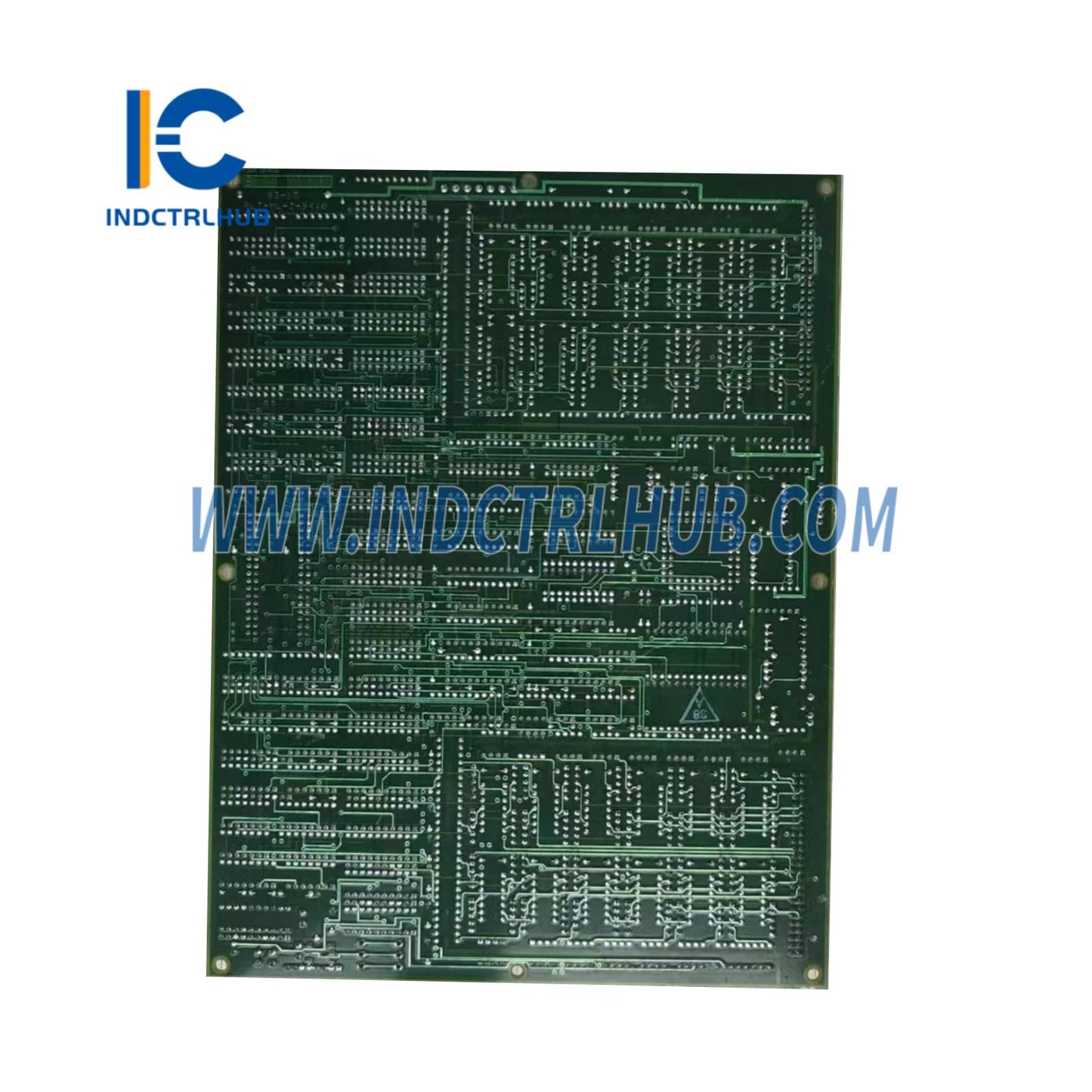

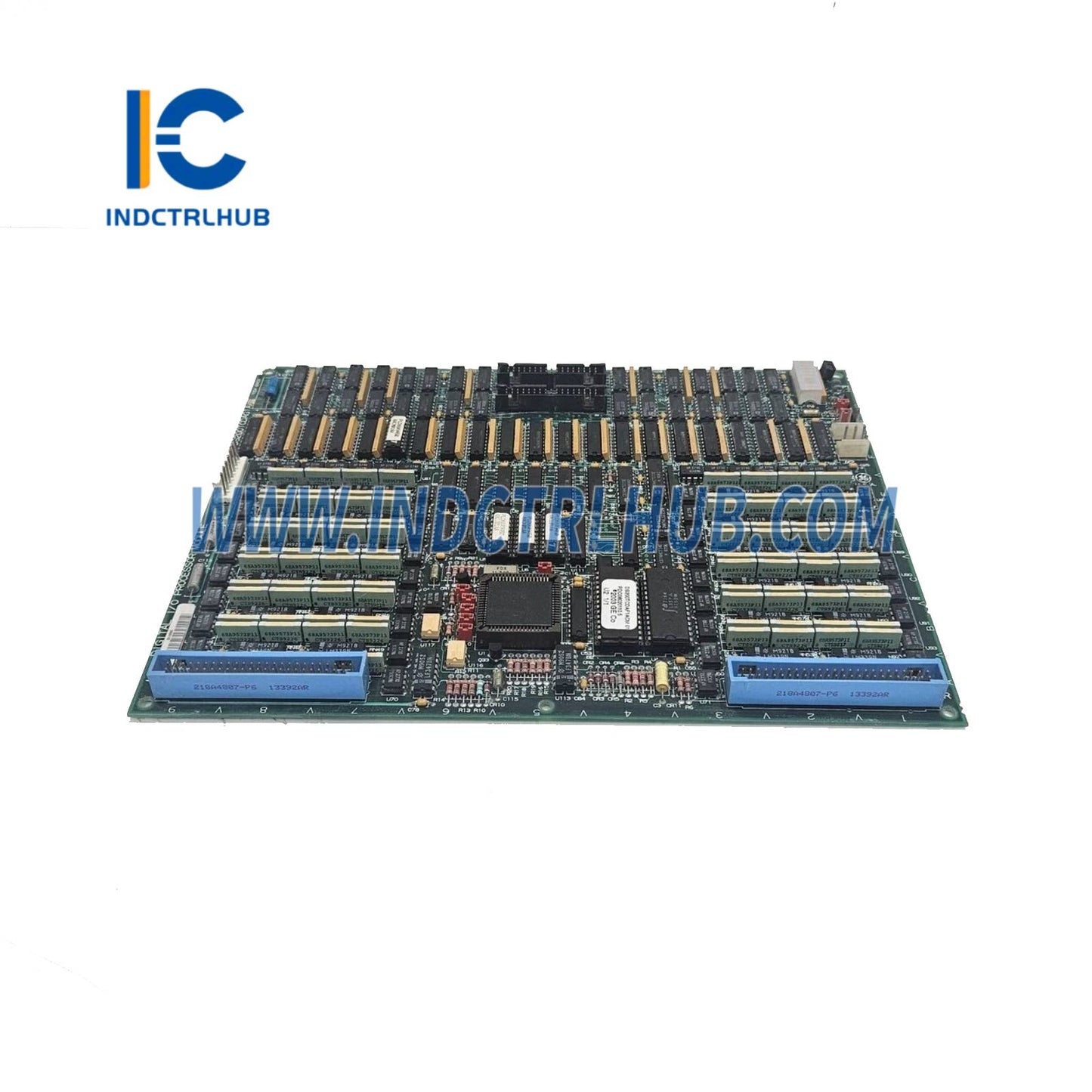

GE DS200TCDAG1A Digital-Ein-/Ausgabeplatine

GE DS200TCDAG1A Digital-Ein-/Ausgabeplatine

  • Manufacturer: General Electric

  • Product No.: DS200TCDAG1A

  • Condition:1000 auf Lager

  • Product Type: Digitales I/O-Board

  • Product Origin: USA

  • Payment: T/T, Western Union

  • Weight: 700g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • 24/7-Support
  • 30-tägige Rückgabe
  • Schneller Versand

General Electric DS200TCDAG1A Digitales Ein-/Ausgabe-Board

  • Hersteller: General Electric
  • Serie: Mark V Speedtronic
  • Modell-/Teilenummer: DS200TCDAG1A
  • Beschreibung: Digitales Ein-/Ausgabe-Board zur Verarbeitung digitaler Ein- und Ausgangssignale in Turbinensteuerungssystemen

Übersicht

  • Das General Electric DS200TCDAG1A ist ein mikroprozessorbasiertes Digitales Ein-/Ausgabe-Board aus der Mark V Speedtronic-Serie, das für die Verarbeitung digitaler Kontakteingangs- und Ausgangssignale in Gas- und Dampfturbinensteuerungssystemen entwickelt wurde. Es befindet sich in den digitalen Ein-/Ausgabekernen Q11, Q21 oder Q51, verarbeitet Signale von Anschlussplatinen und kommuniziert mit anderen Systemkomponenten über das IONET, das hauptsächlich in der Energieerzeugung, Öl- und Gasindustrie sowie der industriellen Automatisierung eingesetzt wird.

Technische Spezifikationen

Spezifikation Details
Modell DS200TCDAG1A
Serie Mark V Speedtronic
Typ Digitales Ein-/Ausgabe-Board (Leiterplatte)
Funktionales Akronym TCDA (Turbinensteuerungs-Digitales Ein-/Ausgabe-Adapter)
Mikroprozessor Intel 80196
Speicher Mehrere PROM (Programmierbarer Nur-Lese-Speicher) Module, 2 MB Flash, 128 KB RAM
Anschlüsse Zwei 50-polige Anschlüsse (JX1, JX2), JP, JQ, JR, JO1, JO2
Jumper 8 (J1–J8, konfigurierbar)
Anzeigeelemente 10-LED-Block, 1 grüne LED (seitlich sichtbar)
Signaltypen Digitale Kontakteingänge (optisch isoliert), Relais-/Magnetventilausgänge
Kommunikation IONET (Serielle Kommunikationsnetzwerk zu CTBA in R5 oder TCQC in R1/R2)
Betriebstemperatur 0°C bis +60°C (32°F bis +140°F)
Lagerungstemperatur -40°C bis +85°C (-40°F bis +185°F)
Gewicht 0,7 kg (1,5 lbs)
Abmessungen 28 x 13 x 3 cm (11 x 5,1 x 1,2 in)
Montage Einbau im Schaltschrank, C- oder QD-Kern
Zertifizierungen CE, UL


Alle Einzelheiten anzeigen

Product Description

General Electric DS200TCDAG1A Digitales Ein-/Ausgabe-Board

  • Hersteller: General Electric
  • Serie: Mark V Speedtronic
  • Modell-/Teilenummer: DS200TCDAG1A
  • Beschreibung: Digitales Ein-/Ausgabe-Board zur Verarbeitung digitaler Ein- und Ausgangssignale in Turbinensteuerungssystemen

Übersicht

  • Das General Electric DS200TCDAG1A ist ein mikroprozessorbasiertes Digitales Ein-/Ausgabe-Board aus der Mark V Speedtronic-Serie, das für die Verarbeitung digitaler Kontakteingangs- und Ausgangssignale in Gas- und Dampfturbinensteuerungssystemen entwickelt wurde. Es befindet sich in den digitalen Ein-/Ausgabekernen Q11, Q21 oder Q51, verarbeitet Signale von Anschlussplatinen und kommuniziert mit anderen Systemkomponenten über das IONET, das hauptsächlich in der Energieerzeugung, Öl- und Gasindustrie sowie der industriellen Automatisierung eingesetzt wird.

Technische Spezifikationen

Spezifikation Details
Modell DS200TCDAG1A
Serie Mark V Speedtronic
Typ Digitales Ein-/Ausgabe-Board (Leiterplatte)
Funktionales Akronym TCDA (Turbinensteuerungs-Digitales Ein-/Ausgabe-Adapter)
Mikroprozessor Intel 80196
Speicher Mehrere PROM (Programmierbarer Nur-Lese-Speicher) Module, 2 MB Flash, 128 KB RAM
Anschlüsse Zwei 50-polige Anschlüsse (JX1, JX2), JP, JQ, JR, JO1, JO2
Jumper 8 (J1–J8, konfigurierbar)
Anzeigeelemente 10-LED-Block, 1 grüne LED (seitlich sichtbar)
Signaltypen Digitale Kontakteingänge (optisch isoliert), Relais-/Magnetventilausgänge
Kommunikation IONET (Serielle Kommunikationsnetzwerk zu CTBA in R5 oder TCQC in R1/R2)
Betriebstemperatur 0°C bis +60°C (32°F bis +140°F)
Lagerungstemperatur -40°C bis +85°C (-40°F bis +185°F)
Gewicht 0,7 kg (1,5 lbs)
Abmessungen 28 x 13 x 3 cm (11 x 5,1 x 1,2 in)
Montage Einbau im Schaltschrank, C- oder QD-Kern
Zertifizierungen CE, UL
