Product Description
Produktübersicht

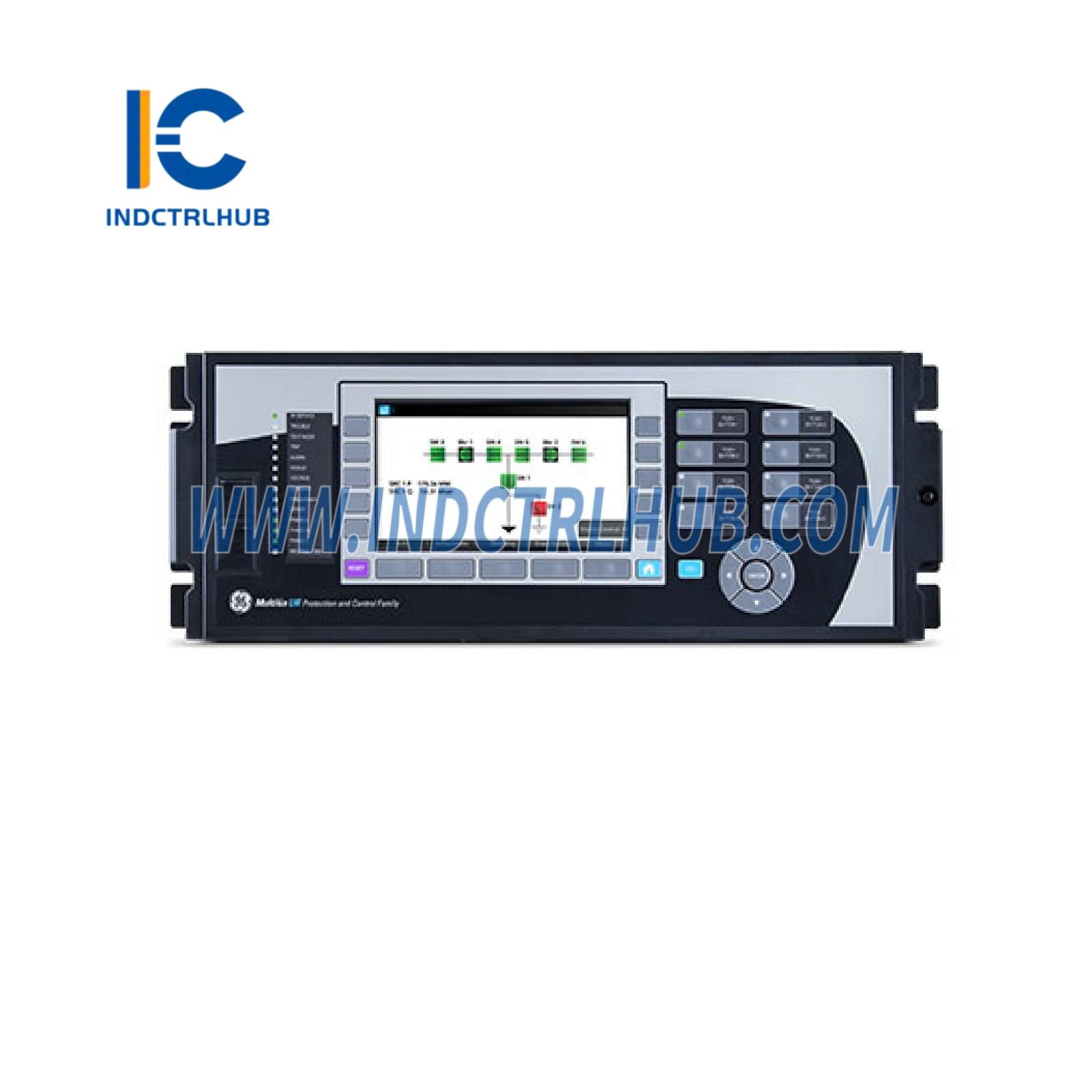

| Parameter | Einzelheiten |
|---|---|
| Teilenummer | B90-B9M-15C |
| Produktname | B90 Leitungslängsdifferenzschutzrelais |
| Anwendung | Leitungslängsdifferenzschutz für Übertragungs- und Verteilungsleitungen, der eine schnelle und sichere Fehlererkennung in Versorgungs- und Industrieanlagen ermöglicht |
| Kompatibilität | Kompatibel mit GE Multilin B90 Serienrelais, IEC 61850 GOOSE-Nachrichten und SCADA-Integration |
| Funktion | Schützt vor internen Fehlern an Übertragungsleitungen mittels phasentrennender Differenzelemente, unterstützt serienkompensierte Leitungen und CT-Sättigungserkennung |
Funktionale Spezifikationen
| Parameter | Einzelheiten |
|---|---|
| Stromeingänge | 1 A oder 5 A (konfigurierbare Phasen- und Erd-CTs) |
| Spannungseingänge | 4 (optional, 1 A oder 5 A) |
| Steuerstromversorgung | 24-48 V DC oder 125-250 V DC/AC |
| Kommunikationsanschlüsse | 2 rückseitige RS485, Front-USB; unterstützt Modbus, DNP3, IEC 61850 |
| Binäreingänge | 12 (konfigurierbar) |
| Ausgangsrelais | 8 Wechslerkontakte |
| Messfunktionen | Spannung, Strom, Leistung, Energie, Frequenz, Last |
| Schutzfunktionen | Leitungsdifferential, Überstrom, Unter-/Überspannung/-frequenz, Leistungsschalterausfall, CT-Sättigungserkennung |
| Ereignisaufzeichnung | Bis zu 1024 Ereignisse mit 1 ms Auflösung |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen | 19" Rack-montierbar, 4U Höhe (ca. 7" H x 19" B x 6" T) |
| Gewicht | Ungefähr 10 lbs (4,5 kg) |
| Zertifizierungen | CE-gekennzeichnet; UL-, CSA-, FCC-konform |
| Normenkonformität | IEC 60255, IEEE C37.90, IEEE C37.94 konform für Schutzrelais |
Bestellinformationen
| Parameter | Einzelheiten |
|---|---|
| Teilenummerkonfiguration | B90 (Basismodell), B9M (mittlere E/A), 15C (15 Eingänge, 8 Ausgänge, Modbus/DNP3) |
| Verfügbare Optionen | Erweiterte Modelle (B9H für hohe E/A), Glasfaserkommunikation, Schutzlackierung für raue Umgebungen |
| Anpassungsmöglichkeiten | Konfigurierbar über EnerVista UR Setup-Software; Firmware-Updates für spezifische Schutzschemata |
