Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Foxboro (von Schneider Electric) |

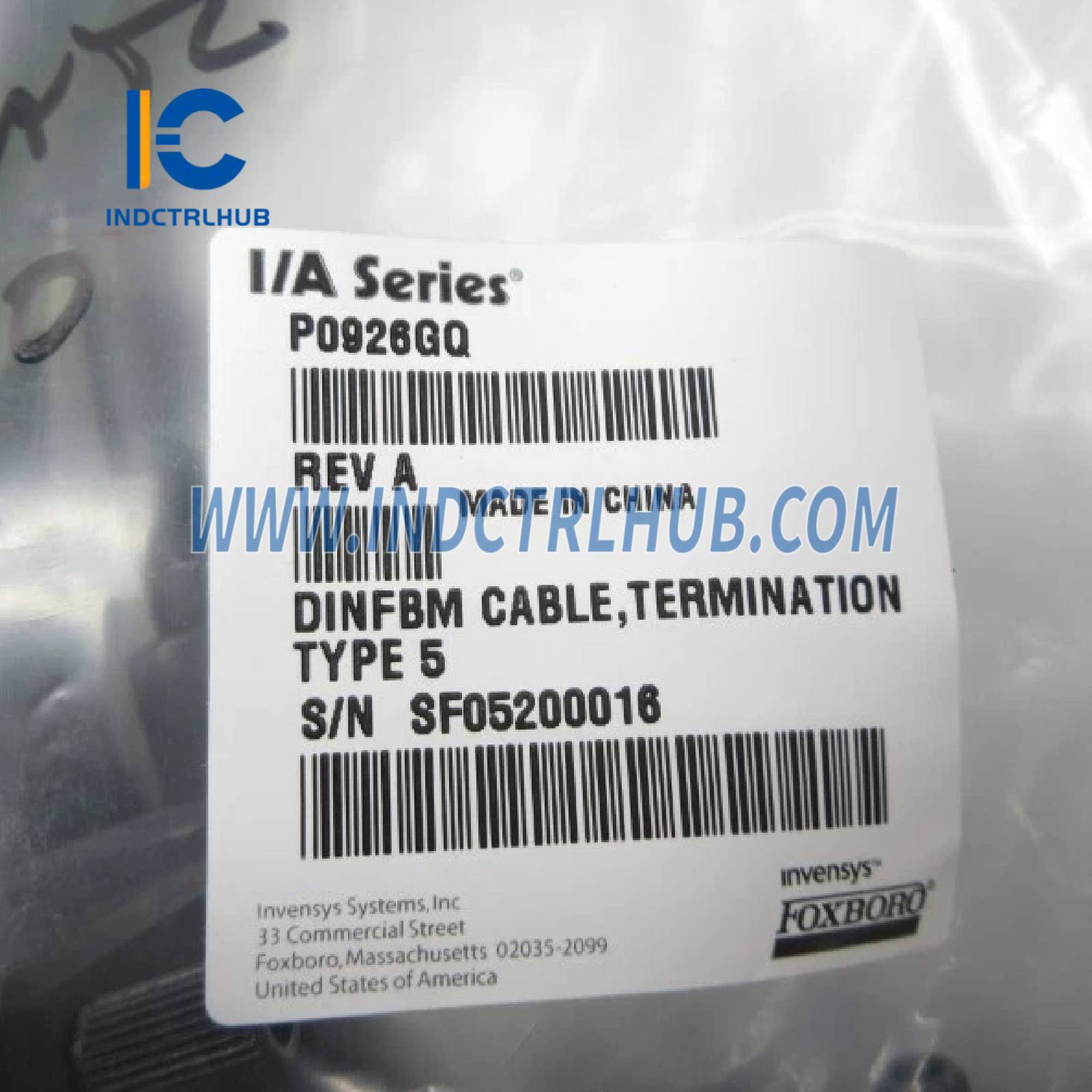

| Teilenummer | P0926GQ |

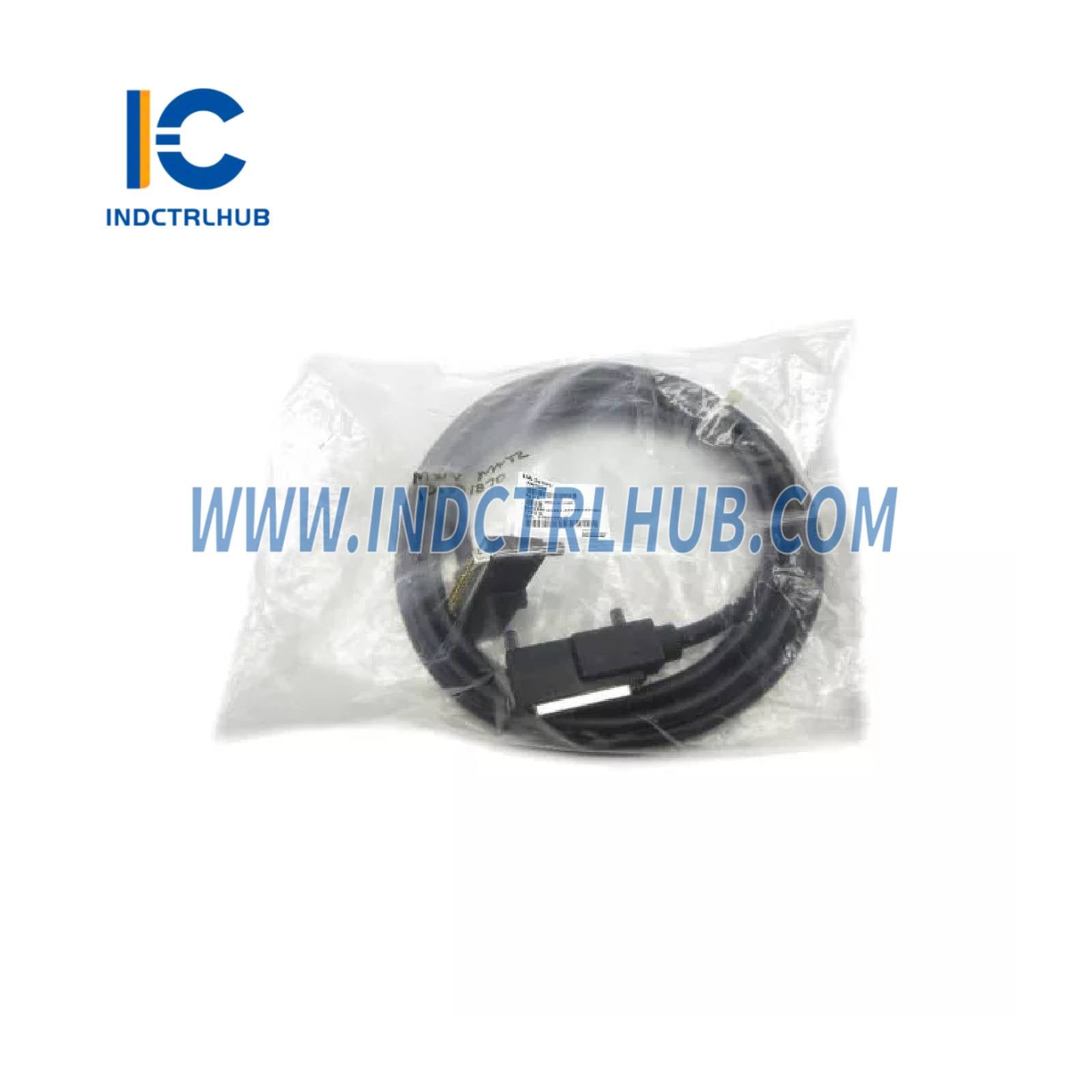

| Produkttyp | Typ 5 Abschlusskabel (Hypalon/XLPE) |
| Funktion | Verbindet FBM224 Modbus-Kommunikationsschnittstellenmodul mit seiner Abschlussbaugruppe (TA) |
| Systemkompatibilität | Foxboro Evo oder I/A Serie mit FBM224 (P0926GG) und TAs (P0926GH, P0926PA) |
| Zugehöriges Dokument | PSS 21H-2Z24 |
Funktionale Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Kabeltyp | Typ 5 (37-poliger männlicher D-Subminiatur-Stecker) |
| Länge | 3,0 m (9,8 ft) |
| Anschluss | Verbindet FBM224 Grundplatte mit TA (Klemm-Schraube P0926GH oder Ringkabelschuh P0926PA) |
| Kommunikationsstandards | Unterstützt RS-232 (über DB-25 am TA), RS-422 und RS-485 (über Klemm-/Ringkabelschuhanschlüsse am TA) |
| Anwendung | Ermöglicht die Kommunikation zwischen FBM224 und bis zu 64 Modbus-Slave-Geräten über vier Ports |
Physikalische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Material | Hypalon-Außenmantel, XLPE (vernetztes Polyethylen) Primärleiterisolierung |
| Stecker | 37-poliger männlicher D-Subminiatur-Stecker an beiden Enden (TA und Grundplatte) |
| Maximale Kabellängen | - RS-232: 13 m (40 ft) mit Foxboro Standardkabeln, 15 m (50 ft) mit kundenspezifischen Kabeln - RS-422/RS-485: 1200 m (3960 ft) zu Geräten |
| Verfügbarkeits-Hinweis | Hypalon/XLPE-Kabel (einschließlich P0926GQ) sind nicht mehr erhältlich |
Umweltspezifikationen
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -40 bis +90°C (-40 bis +194°F) |
| Lagerungstemperatur | -40 bis +90°C (-40 bis +194°F) |
| Relative Luftfeuchtigkeit | 5 bis 95 % (nicht kondensierend) |
| Kontamination | Geeignet für Klasse G3 (harte) Umgebungen gemäß ISA Standard S71.04 |
Bestellinformationen
| Feld | Details |
|---|---|
| Teilenummer | P0926GQ (3,0 m Hypalon/XLPE, Typ 5) |
| Alternative Kabel | - LSZH (Low Smoke Zero Halogen): P0928AY (3,0 m, -40 bis +105°C) - Andere Hypalon/XLPE: P0926GJ (1,0 m), P0931RV (2,0 m), P0926GR (5,0 m) |
| Zugehörige Komponenten | - FBM224 Modul: P0926GG - Abschlussbaugruppen: P0926GH (Klemmung), P0926PA (Ringkabelschuh) - Grundplatte: DIN-Schiene oder Rackmontage |
| Zugehörige Dokumente | - PSS 21H-2W1 B3: Übersicht FBM-Subsystem auf DIN-Schiene montiert - PSS 21H-2W2 B3: Agentur-Zertifizierungen - PSS 21H-2W6 B4: DIN-Schienenmontierte modulare Grundplatten |
