Product Description

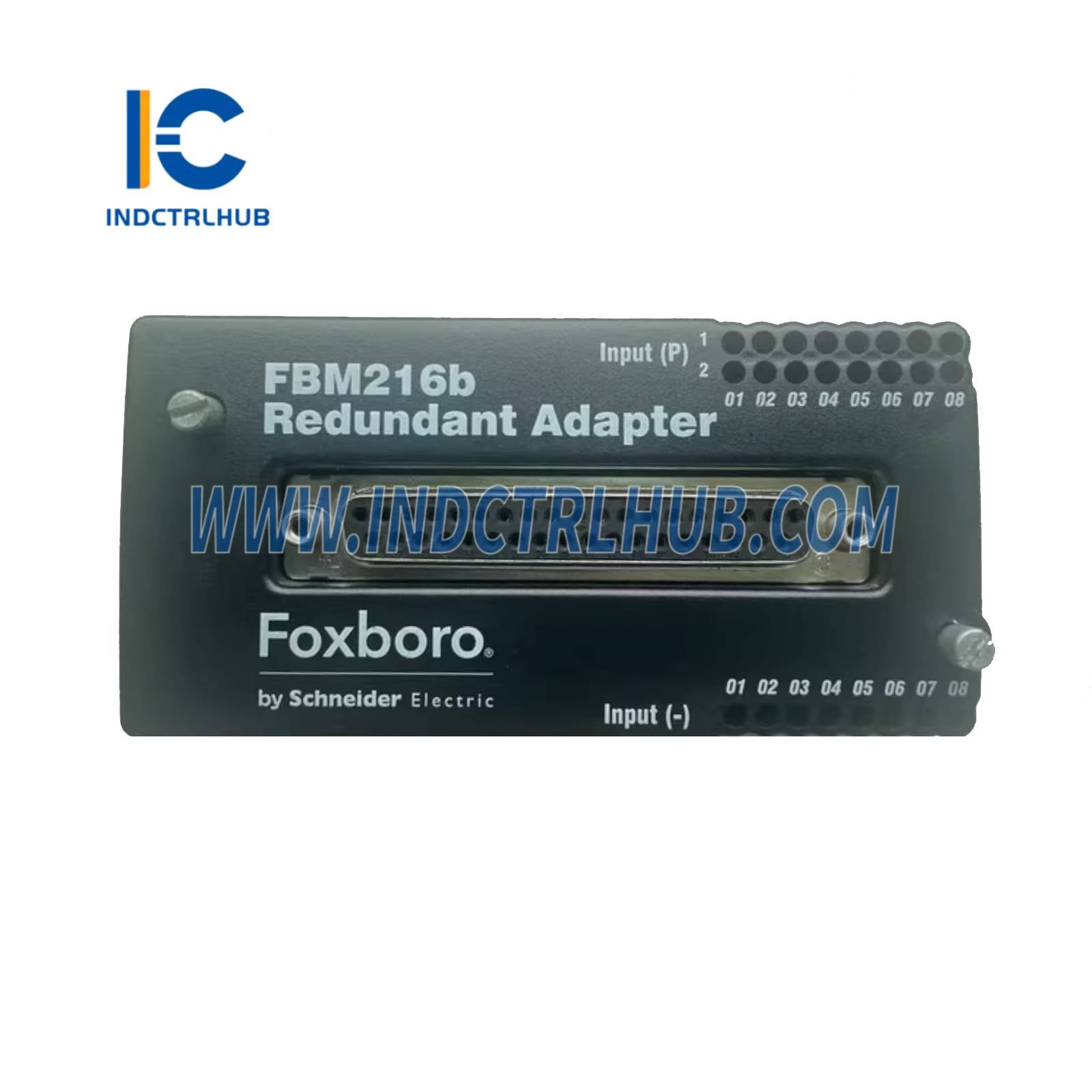

Produktparameter für P0924DT (Redundanter Adapter für FBM216b)
📘 Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Foxboro (von Schneider Electric) |

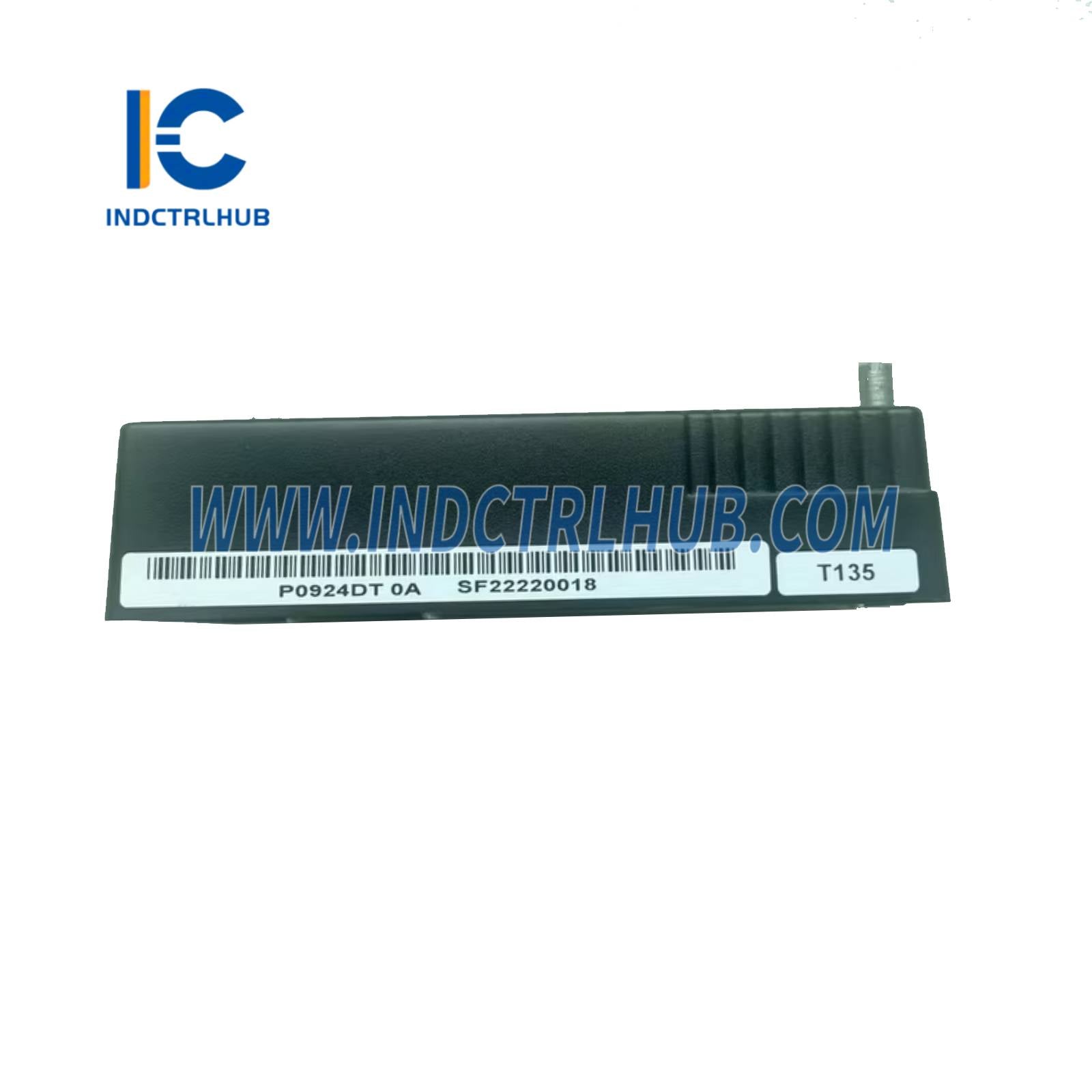

| Teilenummer | P0924DT (ersetzt durch RH924DT) |
| Produkttyp | Redundanter Adapter |
| Funktion | Verbindet ein Paar FBM216b-Module mit einer einzelnen Abschlussbaugruppe (TA) für redundanten Betrieb, kombiniert Feldeingänge und Stromversorgungen |
| Systemkompatibilität | Verwendet mit FBM216b Redundant HART Kommunikations-Eingangsmodul im Foxboro Evo Standard 200 Serien-Subsystem |
| Zugehöriges PSS-Dokument | PSS 31H-2S216 |
⚙️ Funktionale Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Zweck | Ermöglicht Redundanz durch Verbindung von zwei FBM216b-Modulen (Master und Tracker) mit einer einzigen TA, um kontinuierlichen Betrieb bei Ausfall eines Moduls sicherzustellen |
| Eingangssignalverarbeitung | Kombiniert acht einzeln isolierte 4 bis 20 mA Analog-Eingänge (mit oder ohne HART FSK-Signale) von beiden FBM216b-Modulen zu einer einzigen TA |
| Stromversorgungsverwaltung | Diode-OR-Verbindung der pro-Kanal Stromversorgungen beider FBM216b-Module zur Bereitstellung redundanter Stromversorgung für die Feldgeräteschleifen über die TA |
| Auswirkung auf Eingangswiderstand | Erhöht den Gesamt-Eingangswiderstand: - Extern gespeist: 282 Ω (inkl. TA und Adapter) - Intern gespeist: 302 Ω (inkl. TA und Adapter) |
| Schleifenwiderstand | Bietet ausreichenden Schleifenwiderstand zur Unterstützung von HART Hand-Held Terminal oder PC20 Intelligent Field Device Configurator (PSS 2A-1Z3 E) |
| Kompatibilität | Entwickelt für den Einsatz mit FBM216b und TA Teilenummer RH924JH (ersetzt P0924JH) |
📏 Physikalische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Montage | Wird an zwei benachbarten Basisplatten-Abschlusskabelanschlüssen (Positionen 1-2, 3-4, 5-6 oder 7-8) befestigt, um eine einzelne Abschlusskabelverbindung zur TA bereitzustellen |

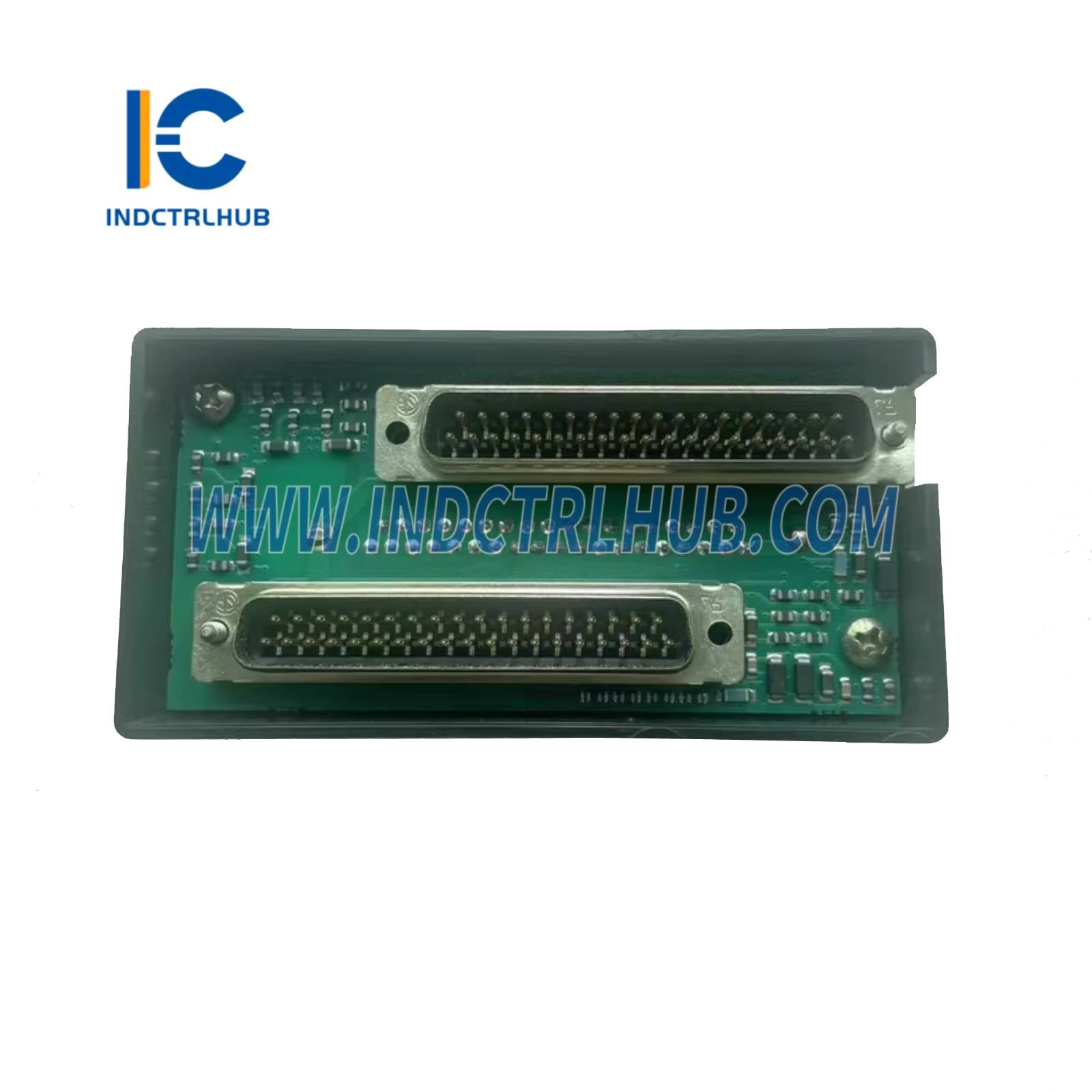

| Anschluss Abschlusskabel | Verbindet mit einem einzelnen Typ-1-Abschlusskabel (37-poliger D-Subminiatur-Stecker am Basisplattenende, 25-poliger D-Subminiatur-Stecker am TA-Ende) |
| Gewicht | Nicht explizit angegeben (angenommen minimal, ähnlich wie andere redundante Adapter der Serie, z.B. ca. 100-200 g basierend auf verwandten Komponenten) |
| Material | Nicht explizit angegeben (angenommen robust, kompatibel mit Klasse G3 rauen Umgebungen, wahrscheinlich Aluminium oder ähnlich basierend auf FBM216b-Design) |
✅ Regulatorische Konformität
| Zertifizierungstyp | Details |
|---|---|
| Kontextuelle Konformität | Erbt Konformität von FBM216b und TA: - UL/UL-C gelistet für Klasse I, Gruppen A-D, Division 2, T4 Gefahrenbereiche - DEMKO zertifiziert Ex nA IIC T4 für Zone 2 gemäß ATEX-Richtlinien 94/9/EG (vor 20. April 2016) und 2014/34/EU (nach 20. April 2016) - Entspricht der EMV-Richtlinie 2004/108/EG (vor 20. April 2016) und 2014/30/EU (nach 20. April 2016) gemäß EN61326-1:2013 Klasse A - Entspricht der RoHS-Richtlinie 2011/65/EU - ABS Typgenehmigt und Bureau Veritas Marine zertifiziert für Umweltkategorie EC31 |
| Nutzungsbedingungen | Muss gemäß Benutzerhandbuch für Standard- und Compact 200 Serien-Subsystem (B0400FA) installiert werden |
🔧 Zusätzliche Merkmale
| Merkmal | Details |
|---|---|
| Ersetztes Teil | P0924DT wird durch RH924DT ersetzt |
| Redundanzunterstützung | Gewährleistet hohe Verfügbarkeit, indem entweder FBM216b-Modul ausgetauscht werden kann, ohne Feldeingänge oder Stromversorgung zu unterbrechen; Eingänge werden vom redundanten Modul aufrechterhalten |
| Systemintegration | Funktioniert mit FBM216b’s redundanter 2 Mbps Fieldbus-Kommunikation (Pfad A oder B) und TA (RH924JH) zur Verbindung von Feldgeräten |
| Kabelkompatibilität | Unterstützt Typ-1-Abschlusskabel (P/PVC oder LSZH, Längen bis zu 30 m) wie in Tabelle 2 von PSS 31H-2S216 aufgeführt |
📦 Bestellinformationen
| Feld | Details |
|---|---|
| Teilenummer | P0924DT (ersetzt durch RH924DT) |
| Menge | 1 erforderlich pro redundantes FBM216b-Paar |
| Verwandte Komponenten | Verwendet mit FBM216b (RH927AJ, ersetzt P0927AJ), TA (RH924JH, ersetzt P0924JH) und Typ-1-Abschlusskabeln (z.B. RH916DA bis RH916DJ für P/PVC, RH928AA bis RH928AK für LSZH) |
