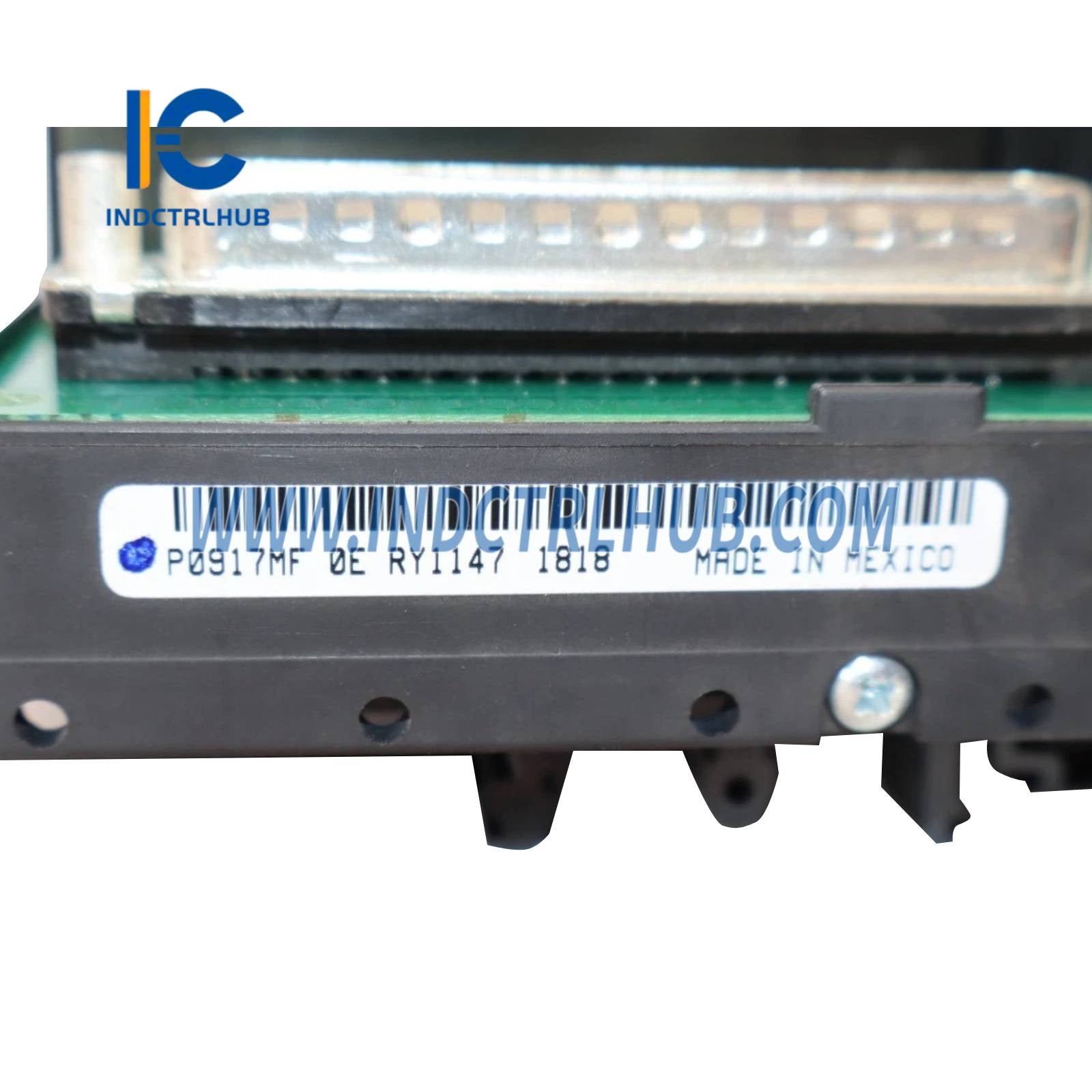

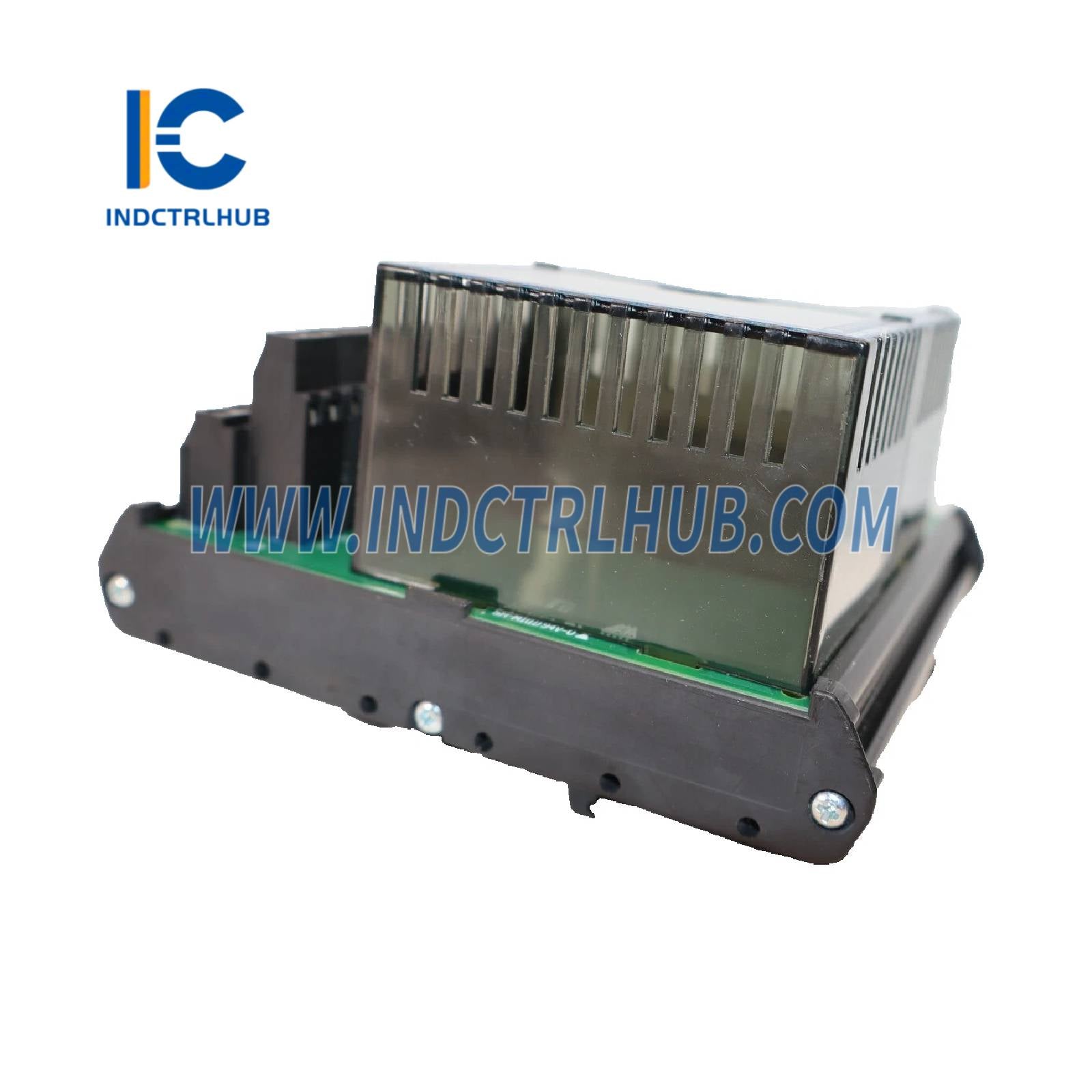

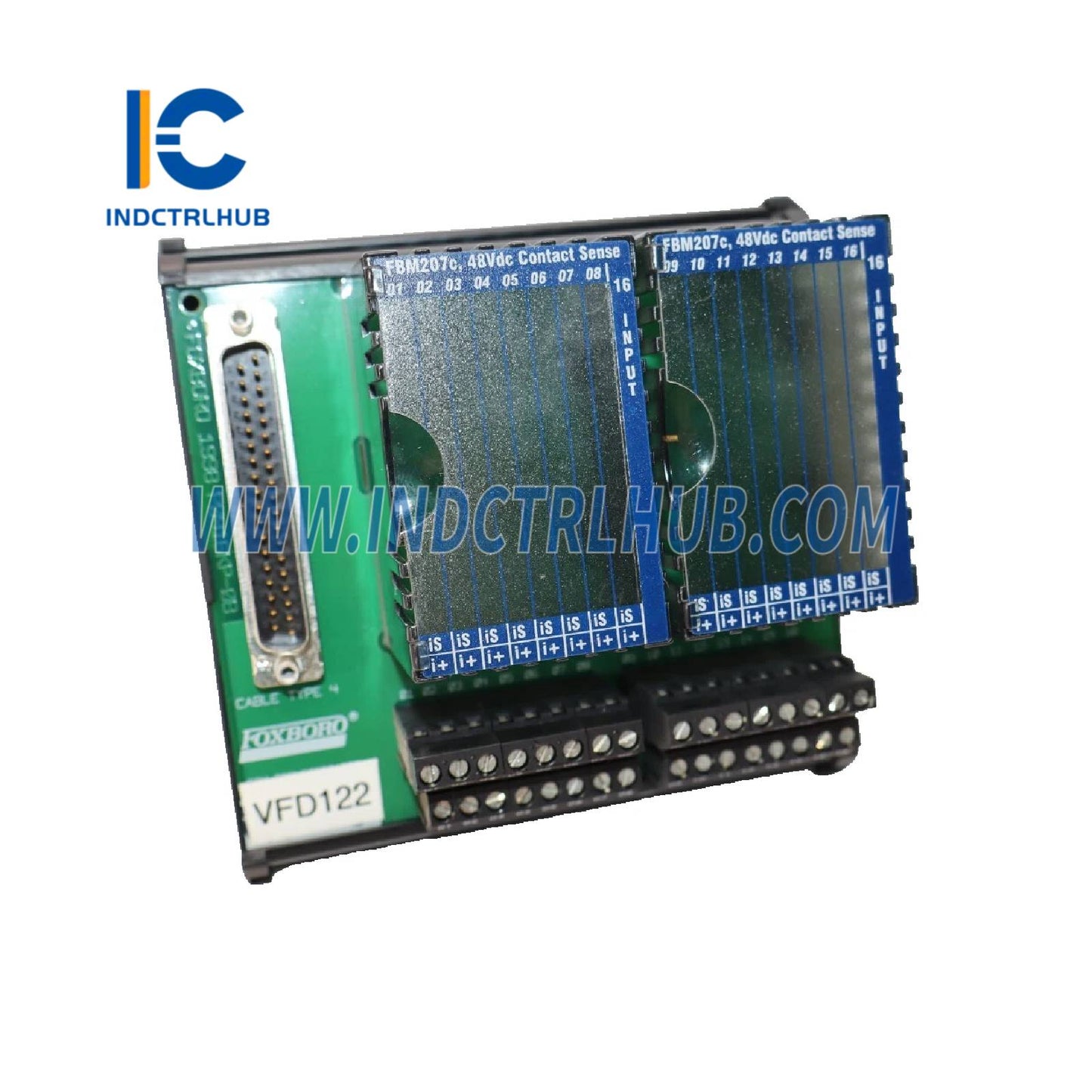

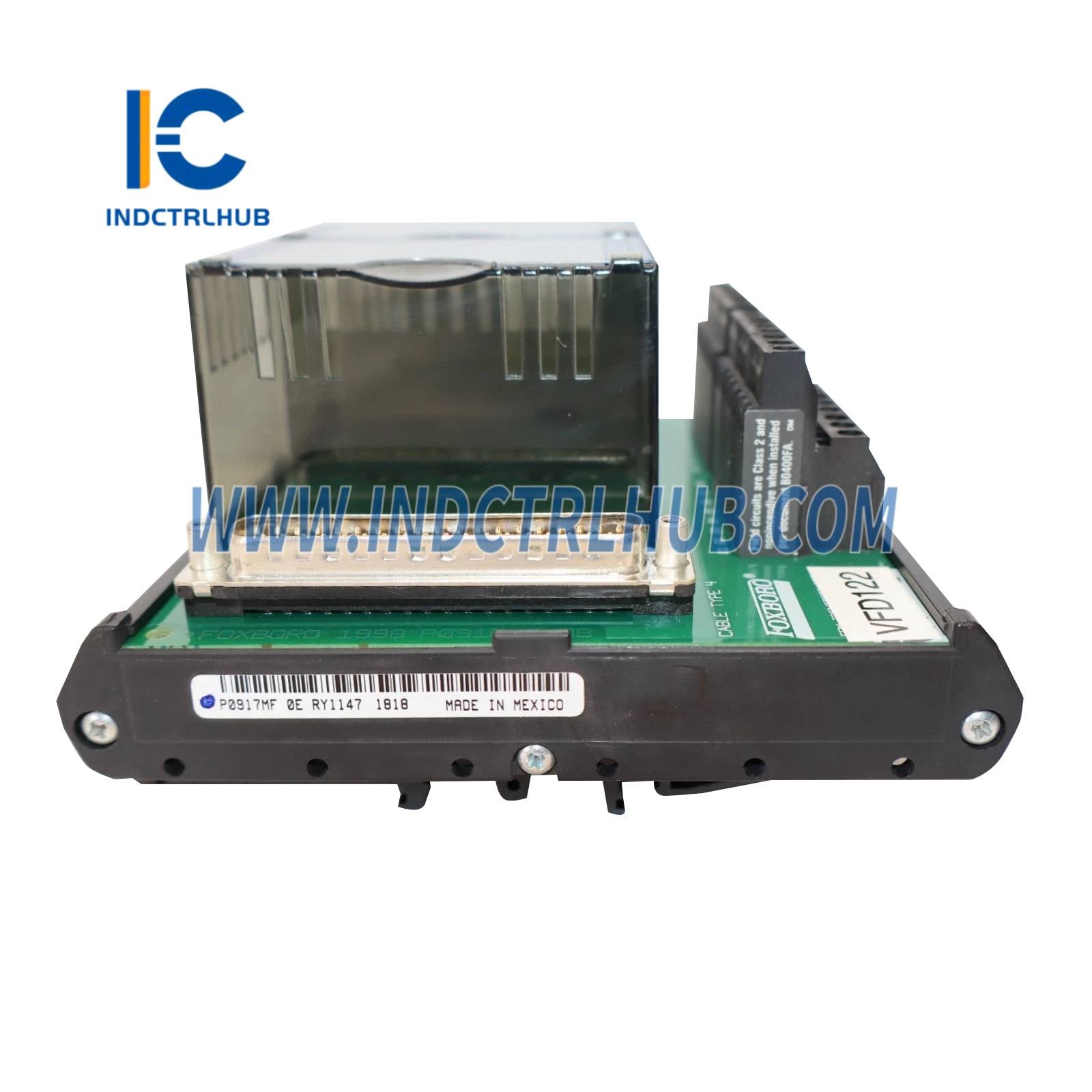

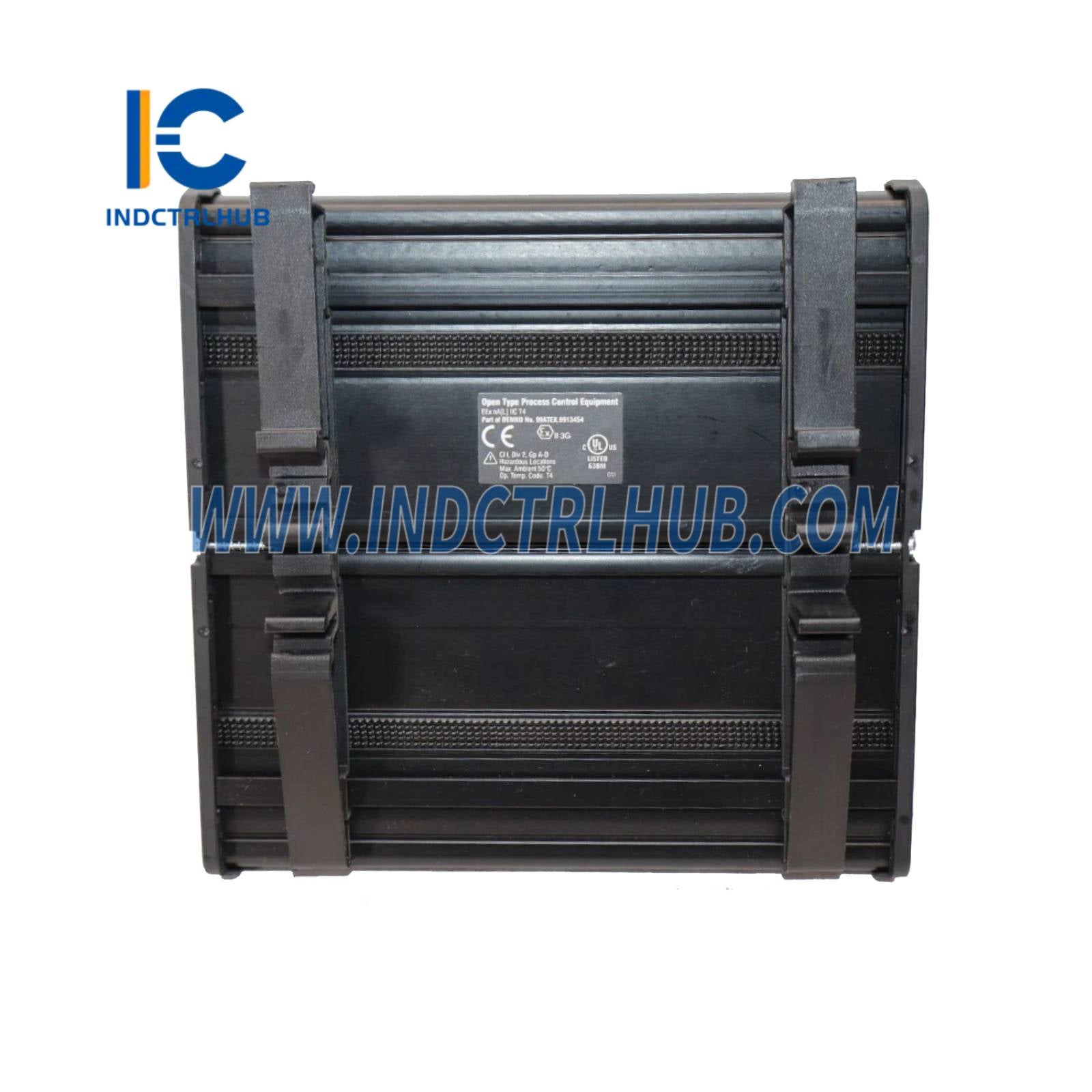

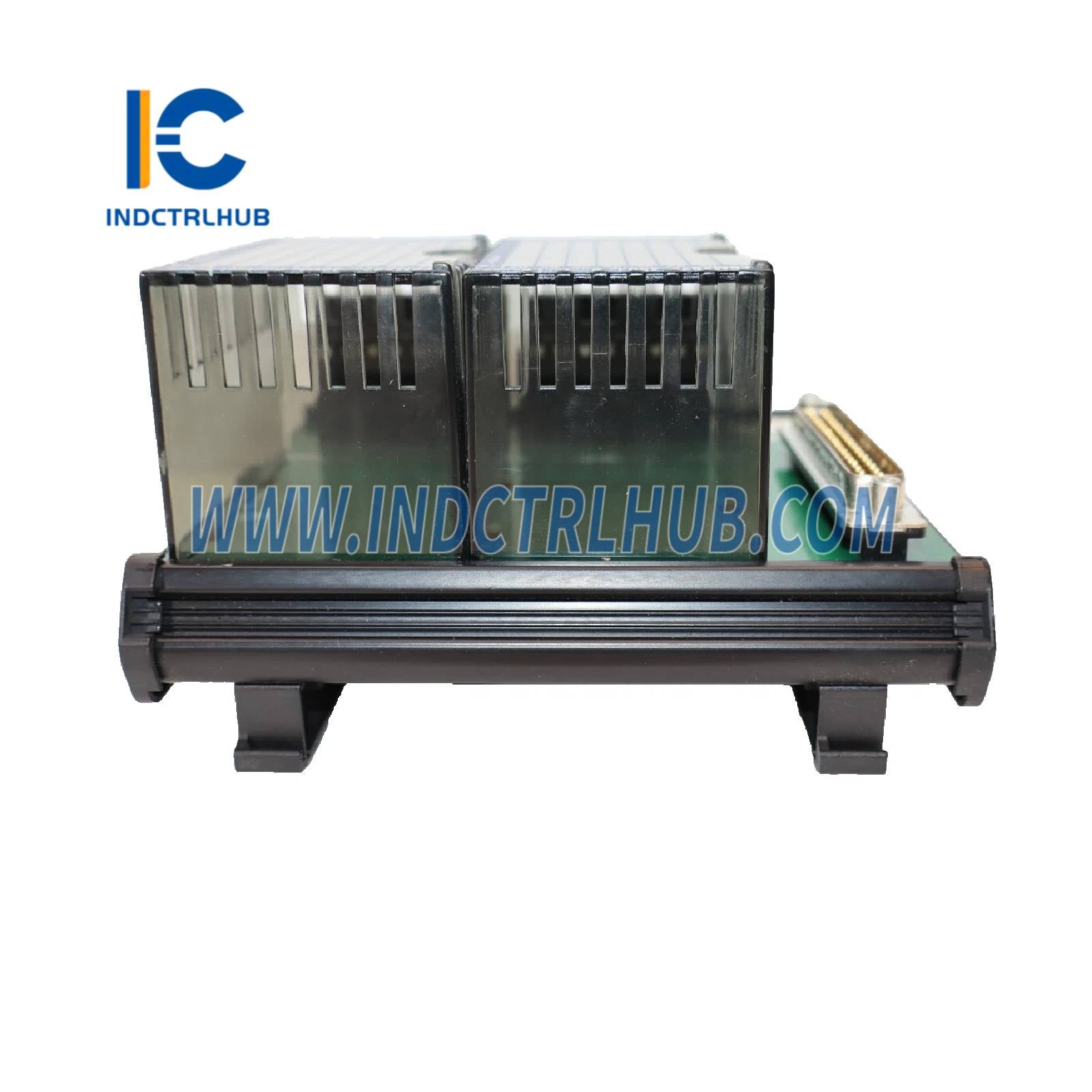

Produktparameter für P0917MF Abschlussbaugruppe
📘 Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Foxboro (von Schneider Electric) |
| Teilenummer | P0917MF |
| Produkttyp | Abschlussbaugruppe (TA) für FBM207c |

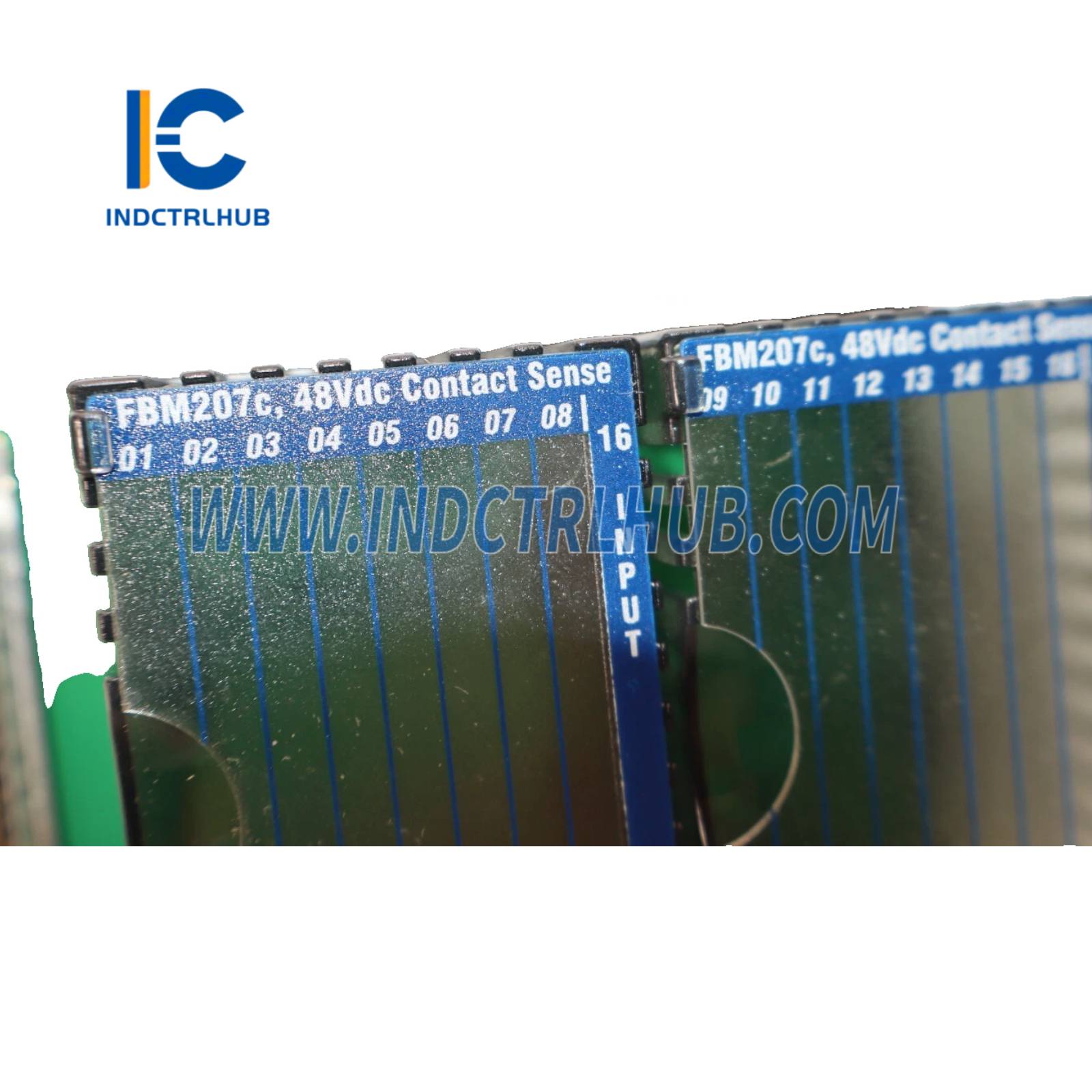

| Funktion | Schaltet 16 Kanäle von 48 V Gleichstrom-Kontaktsensoreingängen für FBM207c |
| Zugehöriges FBM | FBM207c (kanalisoliertes Spannungsüberwachungs-/Kontaktsensoreingangsmodul) |
| Systemkompatibilität | Foxboro Evo Prozessautomatisierungssystem, Standard 200 Serie FBM-Subsystem |
⚙️ Funktionale Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Signaleingänge | |
| - Typ | 48 V Gleichstrom-Kontaktsensor (interne Quelle) |
| - Anzahl der Kanäle | 16 gruppenisolierte Eingangskanäle |
| - Eingangsspannung | 48 V Gleichstrom Nenn-Leerlaufspannung |
| - Kurzschlussstrom | 2,5 mA ± 20% |
| - Einschaltwiderstand | Bis zu 1 kΩ |
| - Ausschaltwiderstand | Mindestens 100 kΩ |
| Signalausgänge | Keine (FBM207c ist nur Eingang für diese TA) |
| Isolation | Gruppenisolation für Eingangskanäle; spezifische Isolationswerte sind im Dokument nicht detailliert, typischerweise 600 V Wechselstrom für 1 Minute zwischen Kanälen und Erde (basierend auf FBM-Standards) |

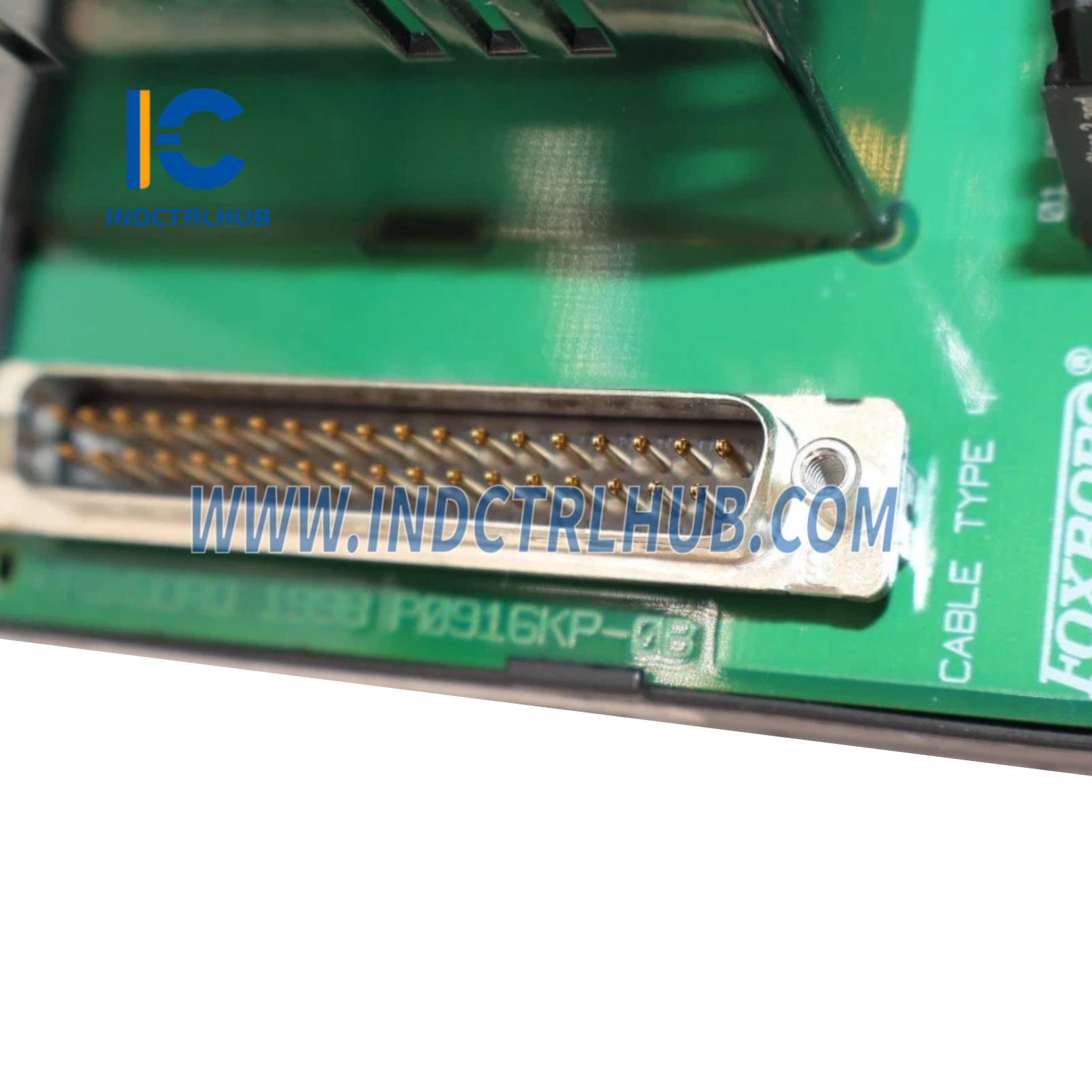

| Anschlusstyp | Quetsch- oder Ringkabelschuhe; Verbindung zum FBM über 37-poliges D-Subminiatur-Kabel |
| Unterstützte Kabel | Typ 4/4H (Grundplatte zu TA): P/PVC, LSZH oder H/XLPE; bis zu 30 m (98 ft) |
| Stromversorgung | Vom FBM207c bereitgestellt; keine direkte Stromzufuhr zur TA |
| Kalibrierung | Keine Kalibrierung erforderlich |
🔌 Physikalische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Material | Polypropylen (PVC) oder Polyamid (PA) |
| Masse | Ungefähr 420–908 g (0,93–2,0 lb), abhängig von der TA-Konfiguration (basierend auf ähnlichen TAs) |
| Abmessungen | Typisch für 200 Serie TAs: Breite ~267–286 mm, Höhe ~125 mm (exakte Maße für P0917MF nicht angegeben) |
| Montage | DIN-Schiene (32 mm oder 35 mm) |

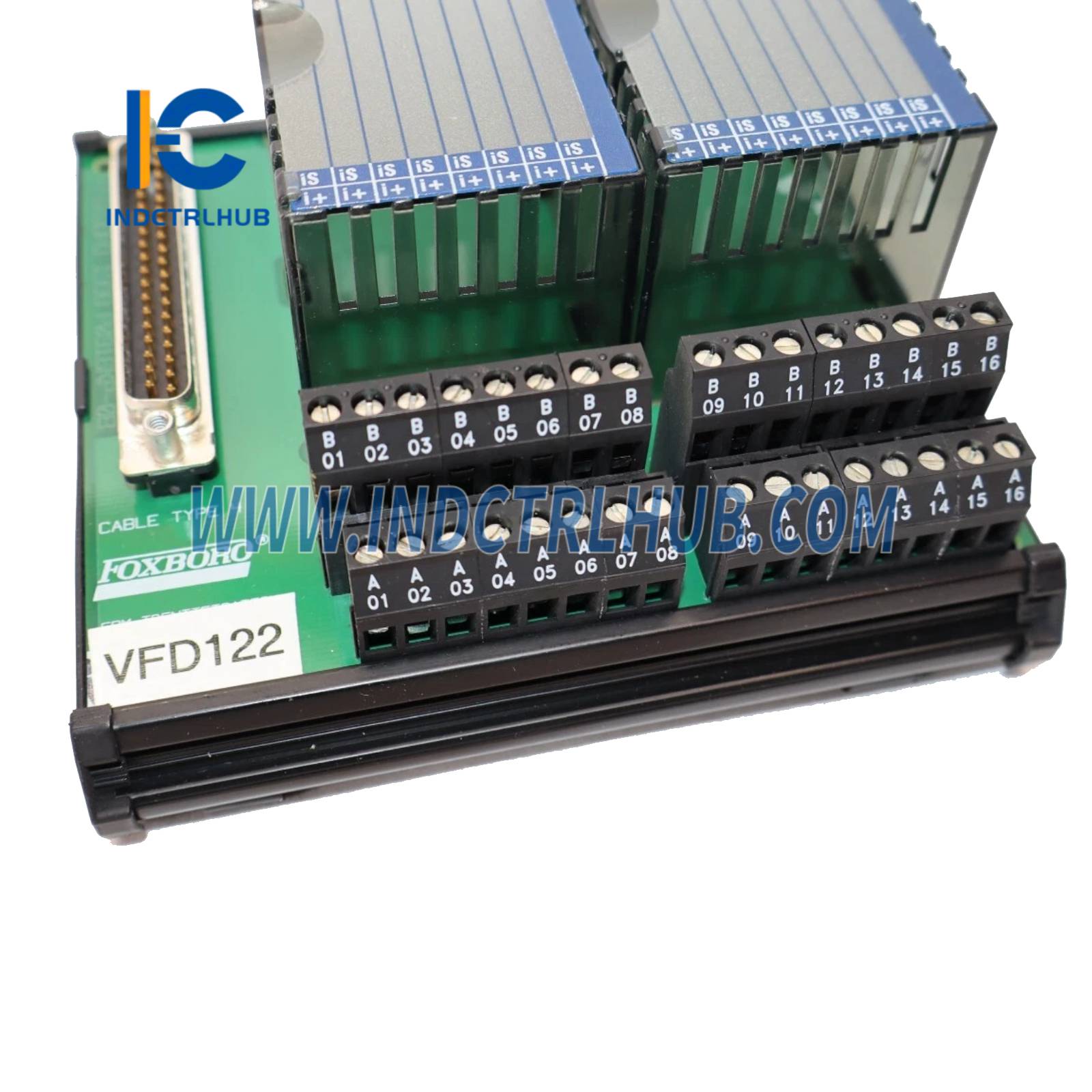

| Kabelanschlüsse | Quetschanschlüsse: 0,2 bis 4 mm² (24 bis 12 AWG); Ringkabelschuh: #6, 0,5 bis 4 mm² |
🌡️ Umwelt-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | PVC: -20 bis +50°C (-4 bis +122°F); PA: -20 bis +70°C (-4 bis +158°F) |
| Lagerungstemperatur | -40 bis +70°C (-40 bis +158°F) |
| Relative Luftfeuchtigkeit | 5 bis 95% (nicht kondensierend) |
| Betriebshöhe | -300 bis +3.000 m (-1.000 bis +10.000 ft) |
| Lagerhöhe | -300 bis +12.000 m (-1.000 bis +40.000 ft) |
| Verschmutzung | Klasse G3 (hart) gemäß ISA S71.04; EIA Standard 364-65, Klasse III |
| Vibration | 0,75 m/s² (5 bis 500 Hz) |
✅ Regulatorische Konformität
| Zertifizierungstyp | Details |
|---|---|
| Zertifizierungstypen | Typ 1, Typ 2 (siehe Definitionen unten) |
| Underwriters Laboratories (UL/UL-C) | Gelistet für Klasse I, Gruppen A-D, Division 2, Temperaturcode T4 Gefahrenbereiche; geeignet für Gehäuse-basierte Systeme |
| ATEX (DEMKO) | Zertifiziert Ex nA IIC T4 Gc für Zone 2 potenziell explosionsgefährdete Atmosphären; entspricht der ATEX-Richtlinie für II 3 G Verwendung |
| Typ 1 Zertifizierung | UL/UL-C gelistet für Klasse I, Gruppen A-D, Division 2, T4; ATEX Ex nA IIC T4 für Zone 2 |
| Typ 2 Zertifizierung | UL/UL-C gelistet als zugehörige Ausrüstung zur Versorgung nichtentzündlicher Feldkreise für Klasse I, Gruppen A-D, Division 2; ATEX zertifiziert für nichtentzündliche Feldkreise für Zone 2, Gruppe IIC; Feldkreise sind Klasse 2 begrenzte Energie (60 V Gleichstrom, 30 V Wechselstrom, 100 VA oder weniger), wenn Kundenausrüstung Klasse 2 Grenzwerte einhält |
| Marine-Zertifizierung | Bureau Veritas zertifiziert für Marineinstallationen in Umweltkategorie EC31C; ABS Marine Typ genehmigt |
| EMV-Konformität | Erfüllt die europäische EMV-Richtlinie 2014/30/EU; EN61326:2013 Klasse A Emissionen und industrielle Immunitätsstufen |
| Niederspannungsrichtlinie | Entspricht der europäischen Niederspannungsrichtlinie für Sicherheit |
📦 Bestellinformationen
| Feld | Details |
|---|---|
| Teilenummer | P0917MF |
| Zugehöriges FBM | FBM207c (kanalisoliertes Spannungsüberwachungs-/Kontaktsensoreingangsmodul) |
| Andere TAs für FBM207c | P0917MH, RH917MG, P0917MJ |
| Nutzungsbedingungen | Muss gemäß dem Benutzerhandbuch für Standard- und Compact 200 Serie Subsystem (B0400FA) installiert und verwendet werden |
🔧 Zusätzliche Hinweise
- FBM207c Funktionalität: Das FBM207c, kombiniert mit P0917MF, unterstützt 16 Kanäle von 48 V Gleichstrom-Kontaktsensoreingängen, geeignet zur Überwachung von Hochspannungskontaktschließungen in der Prozessautomatisierung.
- Klasse 2 begrenzte Energie: Feldkreise sind Klasse 2 begrenzte Energie (60 V Gleichstrom, 30 V Wechselstrom, 100 VA oder weniger), wenn kundenseitige Ausrüstung die Klasse 2 Grenzwerte einhält, was die Sicherheit in Gefahrenbereichen erhöht.
- Nichtentzündliche Kreise: Die Typ 2 Zertifizierung stellt sicher, dass die TA nichtentzündliche Feldkreise versorgen kann, wodurch sie für Division 2 und Zone 2 Umgebungen geeignet ist, wenn sie richtig konfiguriert ist.
- Marine-Anwendungen: Die TA ist für Marineinstallationen zertifiziert und gewährleistet Zuverlässigkeit unter rauen Umweltbedingungen, wie sie auf Schiffen oder Offshore-Plattformen vorkommen.
