Product Description
Allgemeine Informationen
|
Feld |
Details |
|---|---|
|
Hersteller |
Foxboro |
|
Modell-/Teilenummer |
P0916XJ (ersetzt durch RH916XJ) |
|
Beschreibung |

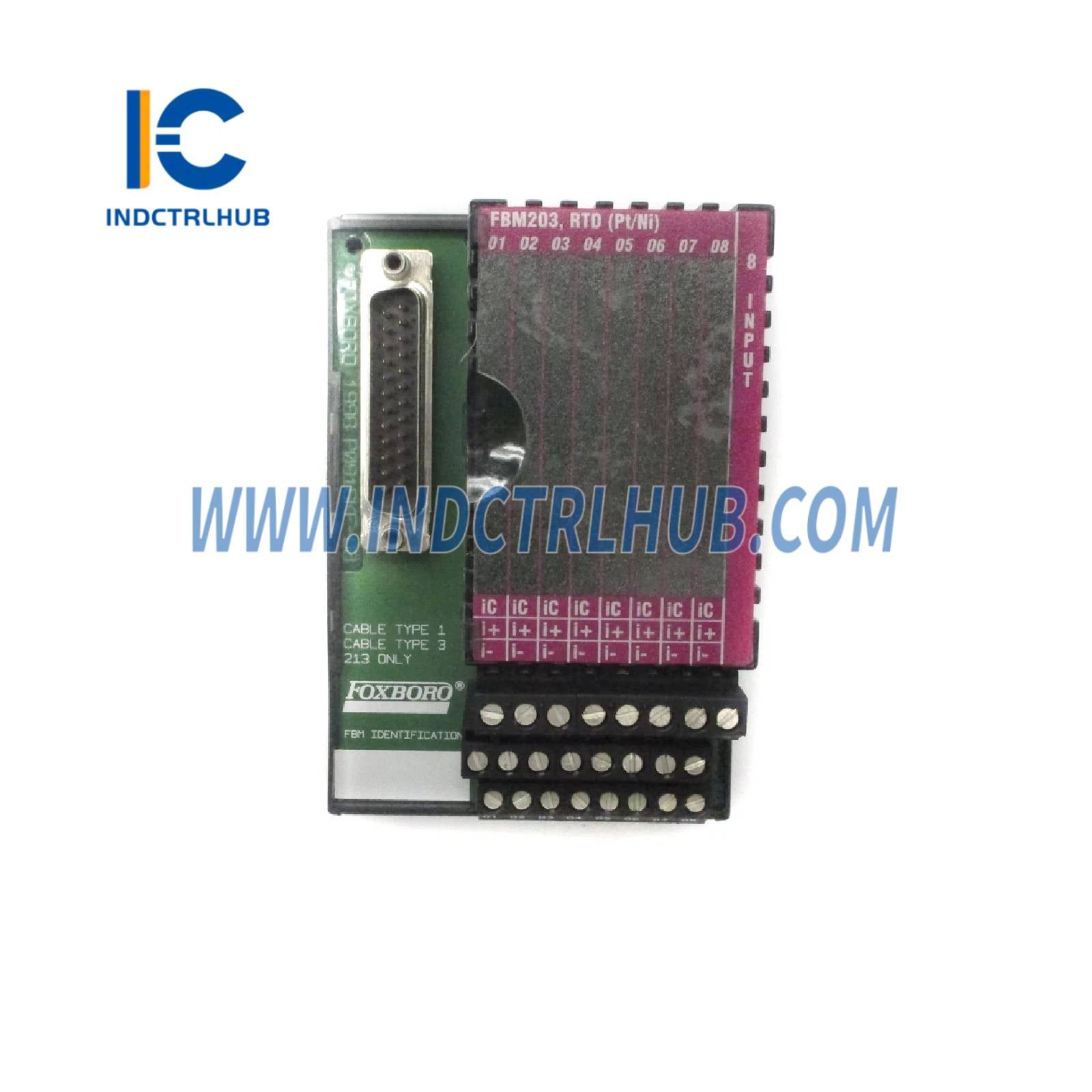

Kompressionsschraubenterminalbaugruppe für FBM203/b/c Module. DIN-Schienenmontage. |
Funktionale Spezifikationen
|
Spezifikation |
Details |
|---|---|
|
Montageart |
DIN-Schienenmontage (unterstützt 32 mm und 35 mm DIN-Schienen) |
|
Kompatibilität |
Entwickelt für FBM203, FBM203b, FBM203c Module |
|
Material |
Polyamid (PA) |
|
Abschlusskabeltyp |
Typ 1 (siehe Systemkabelspezifikationen) |
|
Kabelanschluss - FBM Ende |
37-poliger D-Subminiatur-Stecker |
|
Kabelanschluss - TA Ende |
25-poliger D-Subminiatur-Stecker |
Physikalische Spezifikationen
|
Merkmal |
Wert |
|---|---|
|
Gewicht |
Ca. 181 g (0,40 lb) |
|
Akzeptierte Kabelquerschnitte |
|
|
- Massiv |
0,2 bis 4 mm² / 24 bis 12 AWG |
|
- Litze |
0,2 bis 2,5 mm² / 24 bis 12 AWG |
|
- Litze mit Aderendhülsen |
0,2 bis 2,5 mm² mit oder ohne Kunststoffkragen |
Zugehörige Abschlussbaugruppen und Module
|
Typ |
Teilenummer (ersetzt) |
|---|---|
|
Modul FBM203 |
RH914SV (P0914SV) |
|
Modul FBM203b |
RH922UA (P0922UA) |
|
Modul FBM203c |
RH922UD (P0922UD) |
|
Abschlussbaugruppe |
RH916XJ (P0916XJ) – Polyamid, DIN-Schienenmontage |
Abschlusskabeloptionen
|
Merkmal |
Details |
|---|---|
|
Verfügbare Längen |
Bis zu 30 Meter (98 Fuß) |
|
Materialien |
Polyurethan oder Low Smoke Zero Halogen (LSZH) |
|
Kabelendtypen |
FBM Ende: 37-poliger D-Subminiatur-Stecker TA Ende: 25-poliger D-Subminiatur-Stecker |
