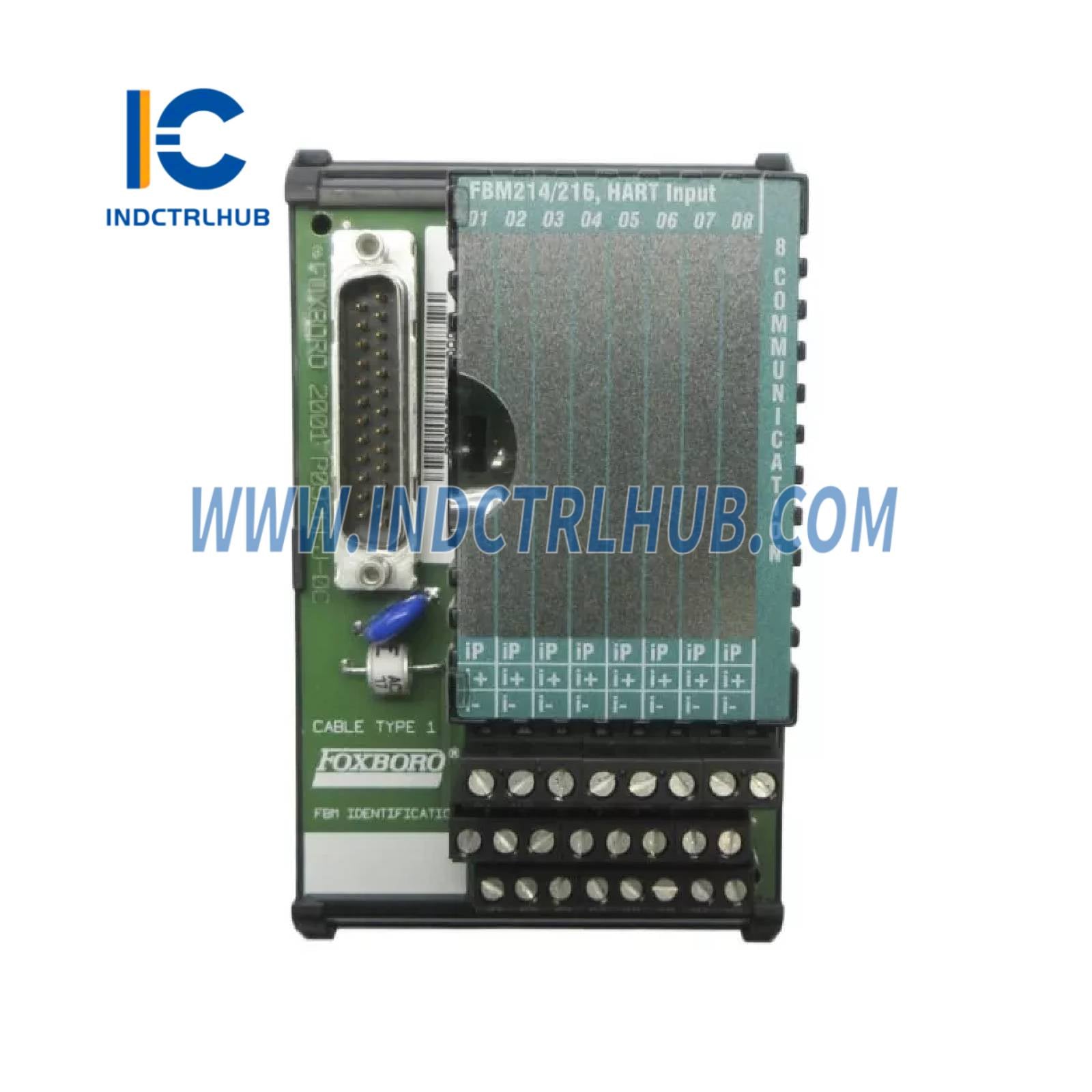

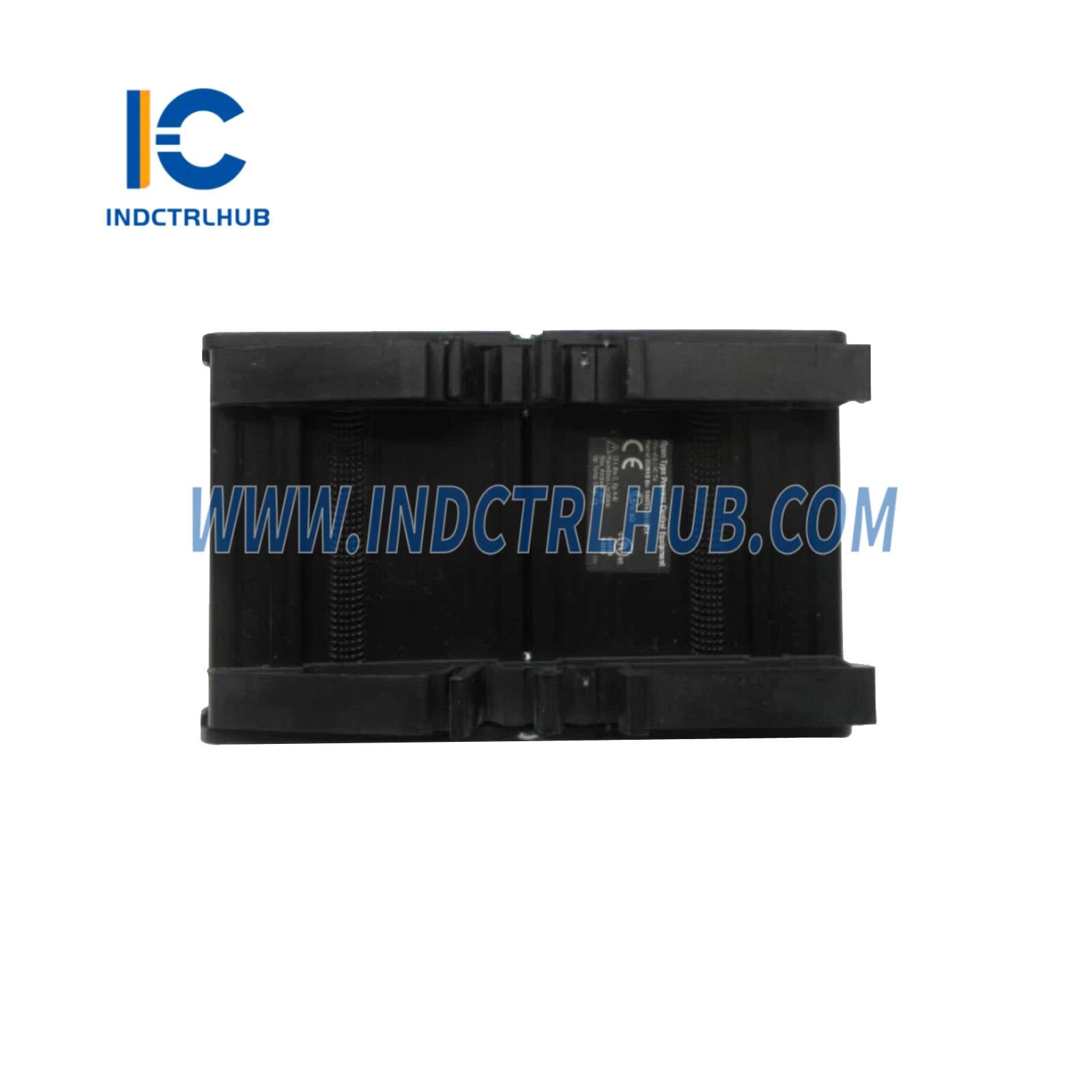

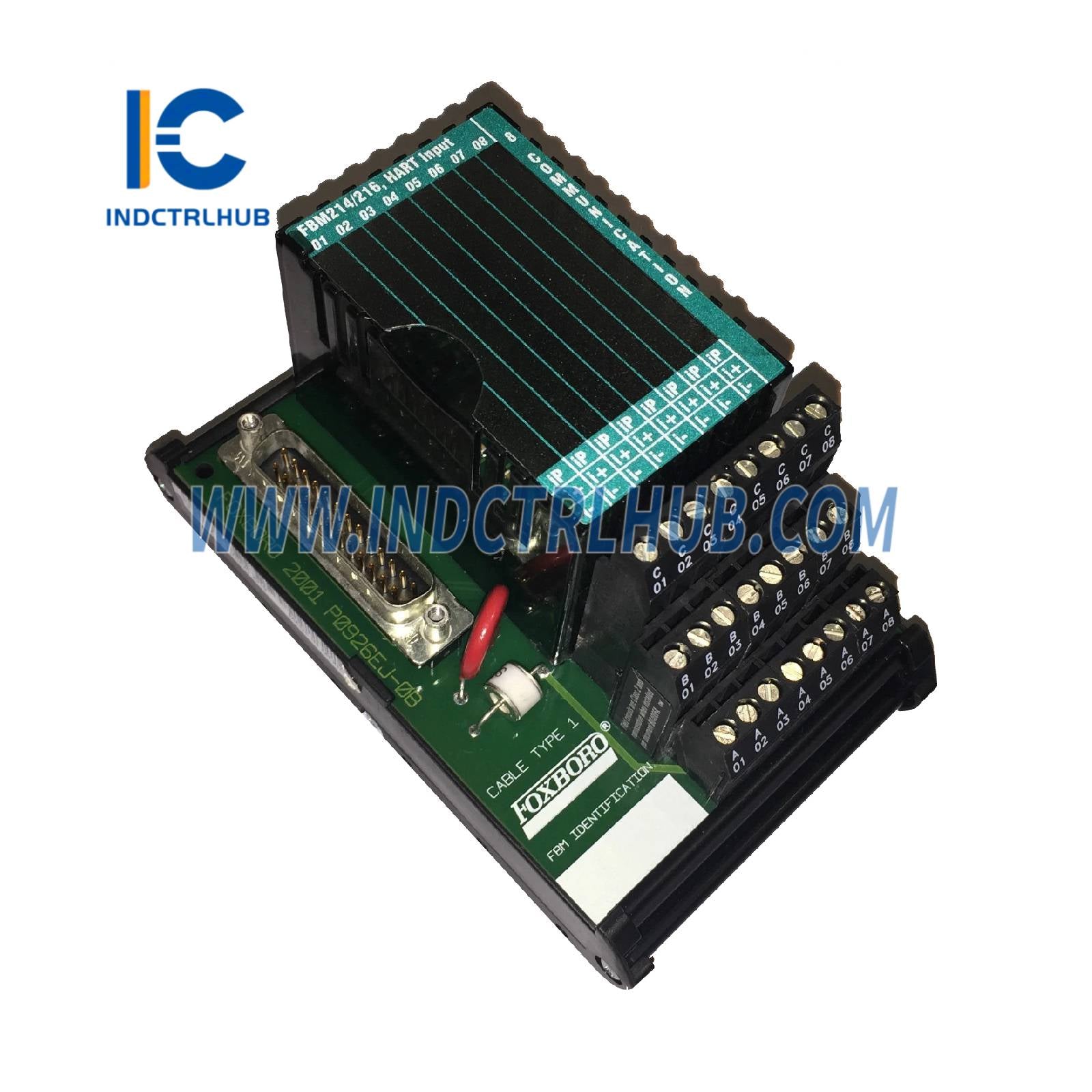

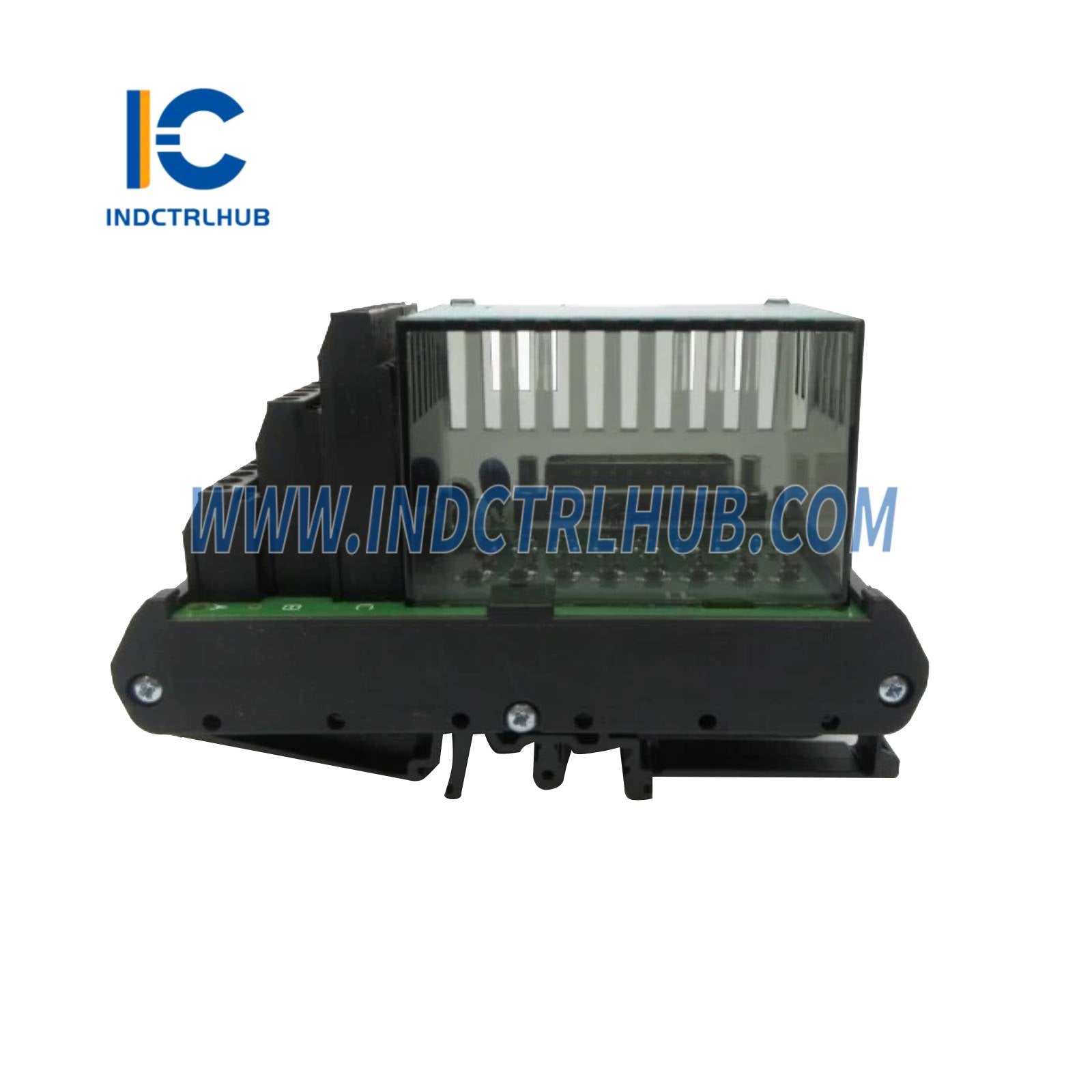

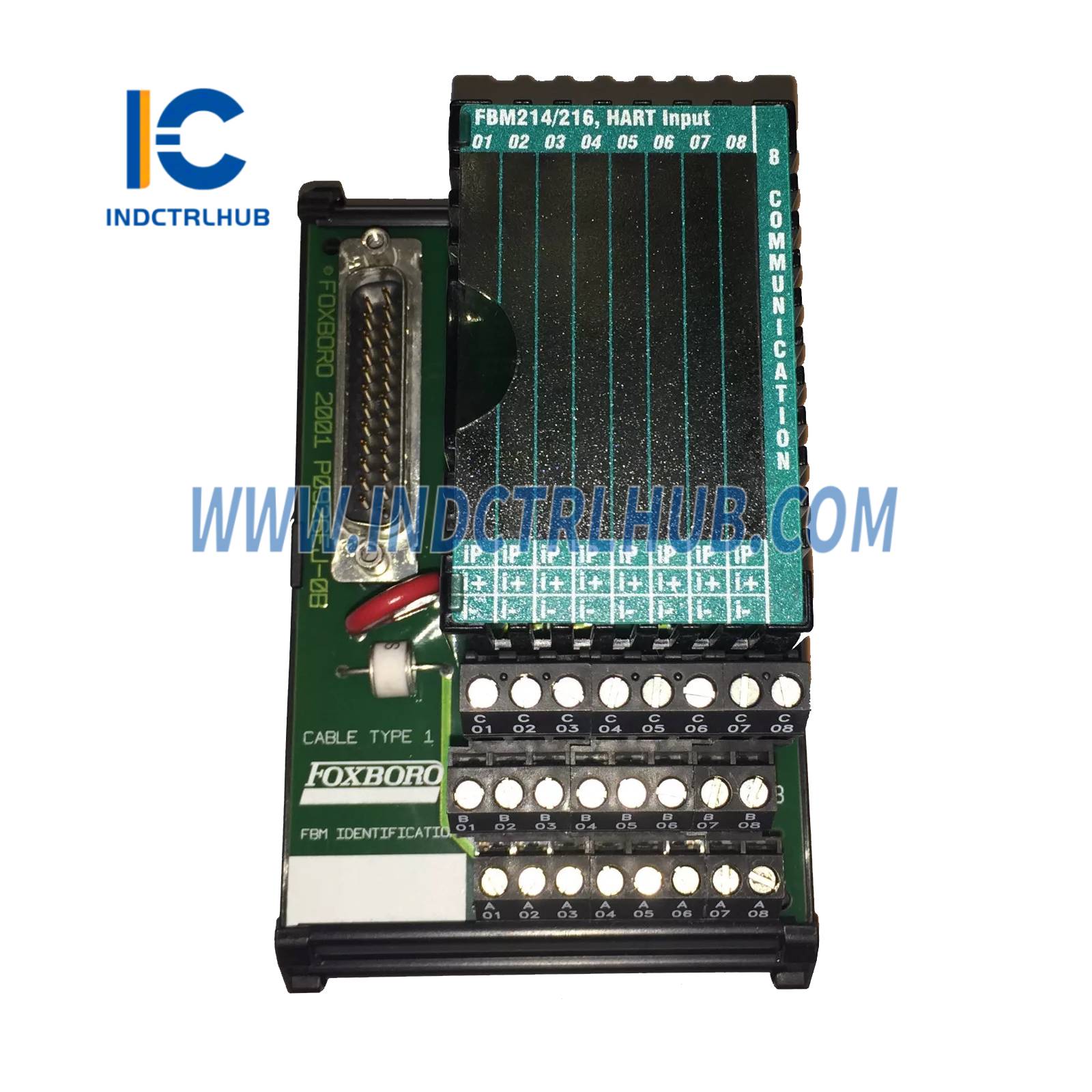

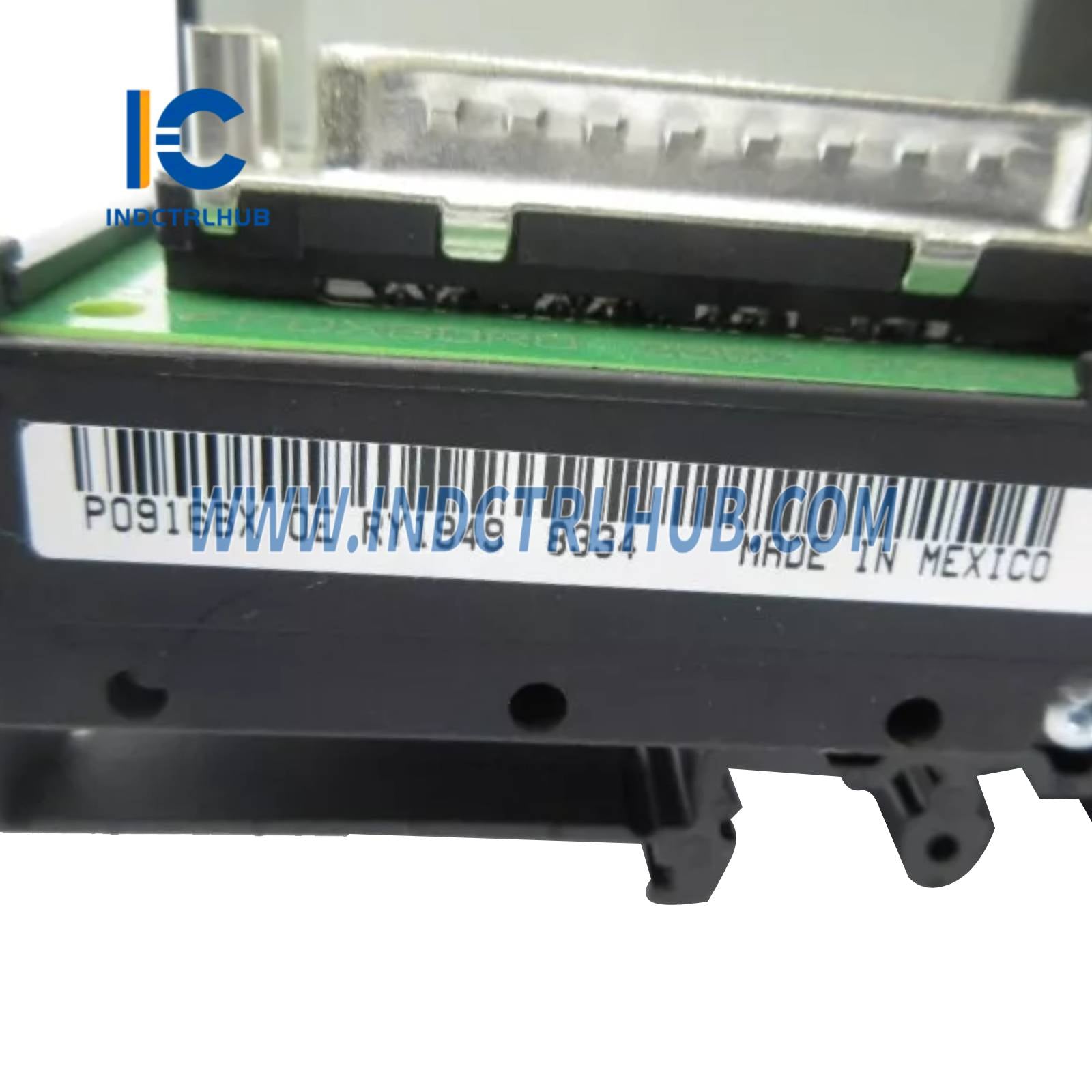

Produktparameter für P0916BX Abschlussbaugruppe
📘 Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Foxboro (von Invensys Process Systems) |
| Teilenummer | P0916BX |
| Produkttyp | Abschlussbaugruppe (TA) für FBM216 Eingangsmodul |
| Funktion | Verbindet acht 4 bis 20 mA analoge Eingangskanäle (mit oder ohne HART-Signale) mit FBM216; unterstützt redundante Konfiguration |
| Zugehöriges Modul | FBM216 (P0922VV) |
| Systemkompatibilität | I/A Series Prozessautomatisierungssystem, DIN-Schienenmontiertes FBM-Subsystem |
⚙️ Funktionale Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Eingangssignale | 8 gruppenisolierte Kanäle, 4 bis 20 mA analog, optionales HART FSK-Signal |
| Abschlusstyp | Kompression (PVC-Material) (laut Seite 9, Tabelle zu funktionalen Spezifikationen) |
| TA-Kabeltyp | Typ 1 (laut Seite 9, Tabelle zu funktionalen Spezifikationen) |
| TA-Zertifizierungstyp | Typ 1: UL/UL-C Klasse I, Gruppen A-D, Division 2, T4; CENELEC (DEMKO) EEx nA IIC T4 (Zone 2) Typ 2: UL/UL-C und CENELEC zertifiziert als zugehörige Vorrichtung für nichtentzündliche Feldkreise, Klasse 2 begrenzte Energie (60 V DC, 30 V AC, 100 VA oder weniger), wenn kundenseitige Ausrüstung die Klasse 2 Grenzwerte erfüllt (laut Seite 10, Tabelle 1) |
| Schleifenstromversorgung | Intern: FBM216 liefert 24 V DC ± 10% gemeinsame Stromversorgung für alle Kanäle, strombegrenzt auf <30 mA pro Kanal (60 mA bei redundanten Modulen); Kurzschluss begrenzt auf ~85 mA Extern: Erfordert Kabel-Balun-Modul zur Vermeidung von Übersprechen (laut Seite 5) |
| Feldanschlussverbindungen | Massiv/Mehrdrähtig: 0,2 bis 4 mm² / 0,2 bis 2,5 mm² (24 bis 12 AWG) Mehrdrähtig mit Aderendhülsen: 0,2 bis 2,5 mm² (mit oder ohne Kunststoffkragen) (laut Seite 8) |
| HART-Kompatibilität | Unterstützt HART Hand-Held Terminal oder PC20 Intelligenter Feldgeräte-Konfigurator; erfüllt Schleifenwiderstandanforderungen (laut Seite 9) |
🔌 Physikalische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Material | Polyvinylchlorid (PVC), ausgelegt für -20 bis +50°C (-4 bis +122°F) (laut Seite 9) |
| Gewicht | Ca. 181 g (0,40 lb) (Kompressionstyp) (laut Seite 8) |
| Abmessungen | Höhe: 125 mm (4,92 in), Tiefe: 111 mm (4,37 in) inklusive DIN-Schiene (laut Seite 11) |
| Montage | DIN-Schiene (32 mm oder 35 mm) (laut Seite 8) |
| Klemmenblöcke | 3 Ebenen, 8 Positionen (laut Seite 8) |
| Kabelanschluss (Grundplatte) | 25-poliger männlicher D-Subminiatur-Stecker (TA-Ende) über redundanten Adapter (P0917XQ) (laut Seite 8) |
| Kabelanschluss (TA) | Durchgangsverbindung für acht 2-Draht-analoge Eingangssignale (laut Seite 9) |
| Familiengruppenfarbe | Grün (Kommunikation) (laut Seite 8) |
🌡️ Umwelt-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -20 bis +50°C (-4 bis +122°F) (PVC-Material) (laut Seite 7) |
| Lagerungstemperatur | -40 bis +70°C (-40 bis +158°F) (laut Seite 7) |
| Relative Luftfeuchtigkeit | 5 bis 95% (nicht kondensierend) (laut Seite 7) |
| Höhe (Betrieb) | -300 bis +3.000 m (-1.000 bis +10.000 ft) (laut Seite 7) |
| Höhe (Lagerung) | -300 bis +12.000 m (-1.000 bis +40.000 ft) (laut Seite 7) |
| Verschmutzung | Klasse G3 (hart) gemäß ISA S71.04, getestet gemäß EIA 364-65, Klasse III (laut Seite 7) |
| Vibration | 7,5 m/s² (0,75 g) von 5 bis 500 Hz (laut Seite 7) |
✅ Regulatorische Konformität
| Norm | Details |
|---|---|
| Elektromagnetische Verträglichkeit (EMV) | Europäische EMV-Richtlinie 89/336/EWG; EN 50081-2, EN 50082-2, EN 61326 Anhang A (Industrieniveau), CISPR 11 Klasse A; IEC 61000-4-2 (ESD, 4 kV Kontakt, 8 kV Luft), IEC 61000-4-3 (Strahlung, 10 V/m), IEC 61000-4-4 (EFT, 2 kV), IEC 61000-4-5 (Überspannung, 2 kV Stromversorgung, 1 kV I/O), IEC 61000-4-6 (Leitungsgebunden, 10 V rms), IEC 61000-4-8 (Magnetisch, 30 A/m) (laut Seite 6) |
| Produktsicherheit (UL) | UL/UL-C gelistet für Klasse I, Gruppen A-D, Division 2, T4; zugehörige Vorrichtung für nichtentzündliche Kreise; Klasse 2 gemäß NEC (NFPA Nr.70) und CSA C22.1 bei Anschluss an spezifizierte I/A Series Prozessormodule (laut Seite 6) |
| Produktsicherheit (Europa) | Europäische Niederspannungsrichtlinie 73/23/EWG; ATEX 94/9/EG; CENELEC (DEMKO) EEx nA IIC T4 für Zone 2; zertifiziert als zugehörige Vorrichtung für Zone 2, Gruppe IIC (laut Seite 6) |
| RoHS-Konformität | Nicht explizit angegeben; wird als konform mit europäischen Standards für 2009 angenommen (laut Dokumenten-Copyright) |
📡 Abschlusskabel
| Merkmal | Spezifikation |
|---|---|
| Kabeltypen | P/PVC (Polyurethan/PVC); H/XLPE (Hypalon/XLPE) (laut Seite 10) |
| Kabellängen | Bis zu 30 m (98 ft) (laut Seite 8) |
| Kabel-Teilenummern (P/PVC) | 0,5 m: P0916DA; 1,0 m: P0916DB; 2,0 m: P0931RM; 3,0 m: P0916DC; 5,0 m: P0916DD; 10,0 m: P0916DE; 15,0 m: P0916DF; 20,0 m: P0916DG; 25,0 m: P0916DH; 30,0 m: P0916DJ (laut Seite 10) |
| Kabel-Teilenummern (H/XLPE) | 0,5 m: P0916VA; 1,0 m: P0916VB; 2,0 m: P0931RR; 3,0 m: P0916VC; 5,0 m: P0916VD; 10,0 m: P0916VE; 15,0 m: P0916VF; 20,0 m: P0916VG; 25,0 m: P0916VH; 30,0 m: P0916VJ (laut Seite 10) |
📦 Bestellinformationen
| Feld | Details |
|---|---|
| Qualität | Industriell |
| Teilenummer | P0916BX |
| Zugehöriges Modul | FBM216 (P0922VV) |
| Redundanter Adapter | P0917XQ |
| Abschlusstyp | Kompression, Polyvinylchlorid (PVC) (laut Seite 9) |
| Kabel-Teilenummern | P/PVC: P0916DA bis P0916DJ; H/XLPE: P0916VA bis P0916VJ (laut Seite 10) |
