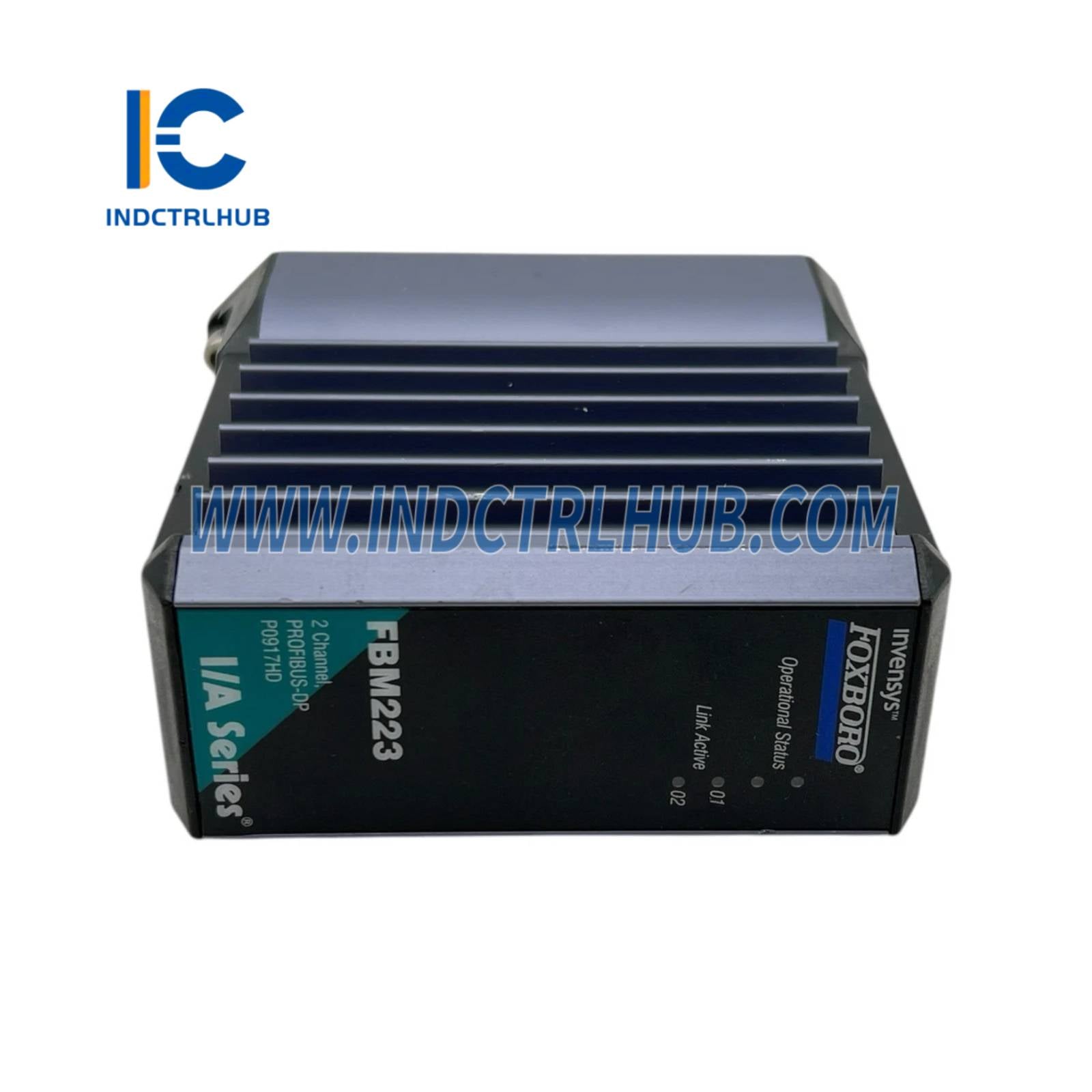

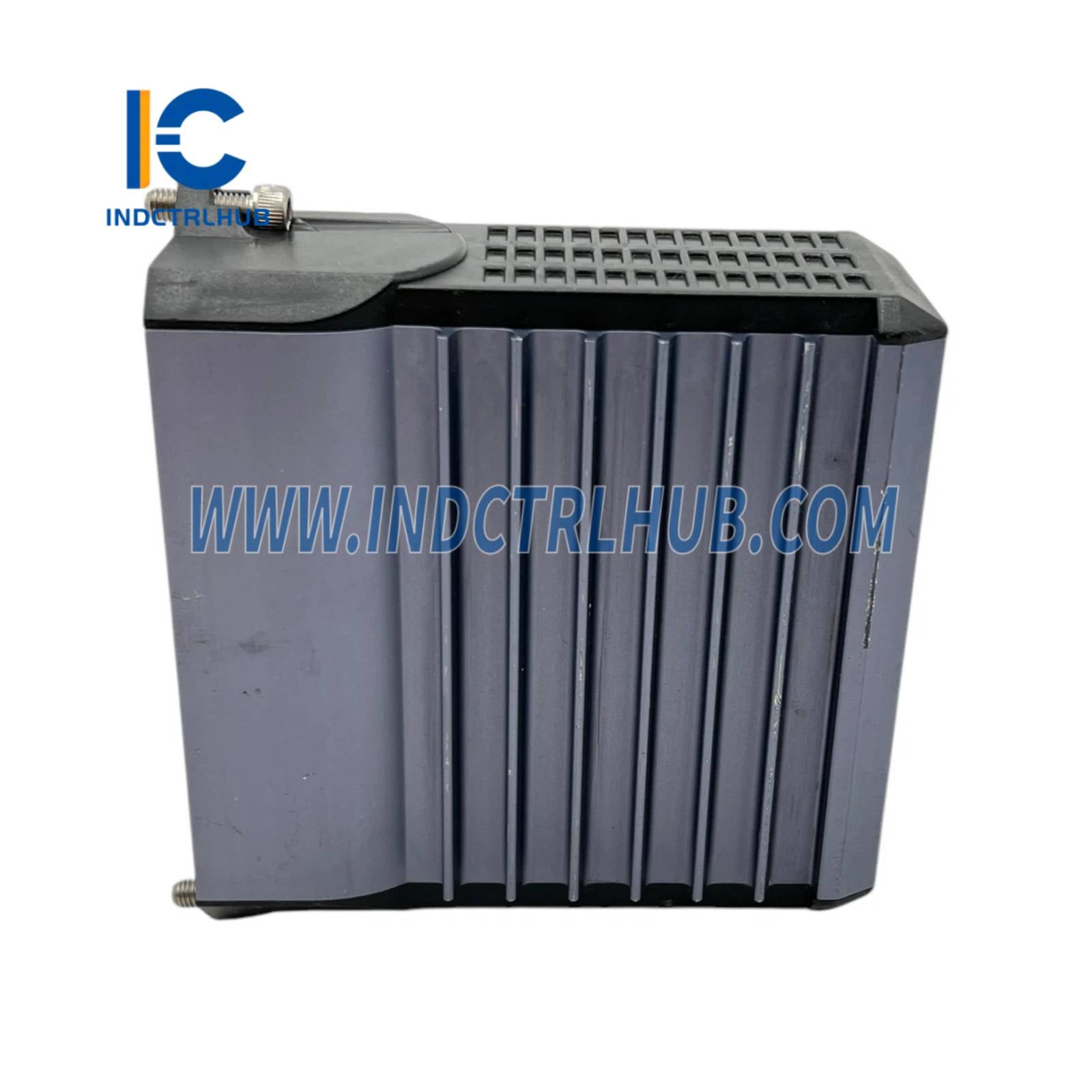

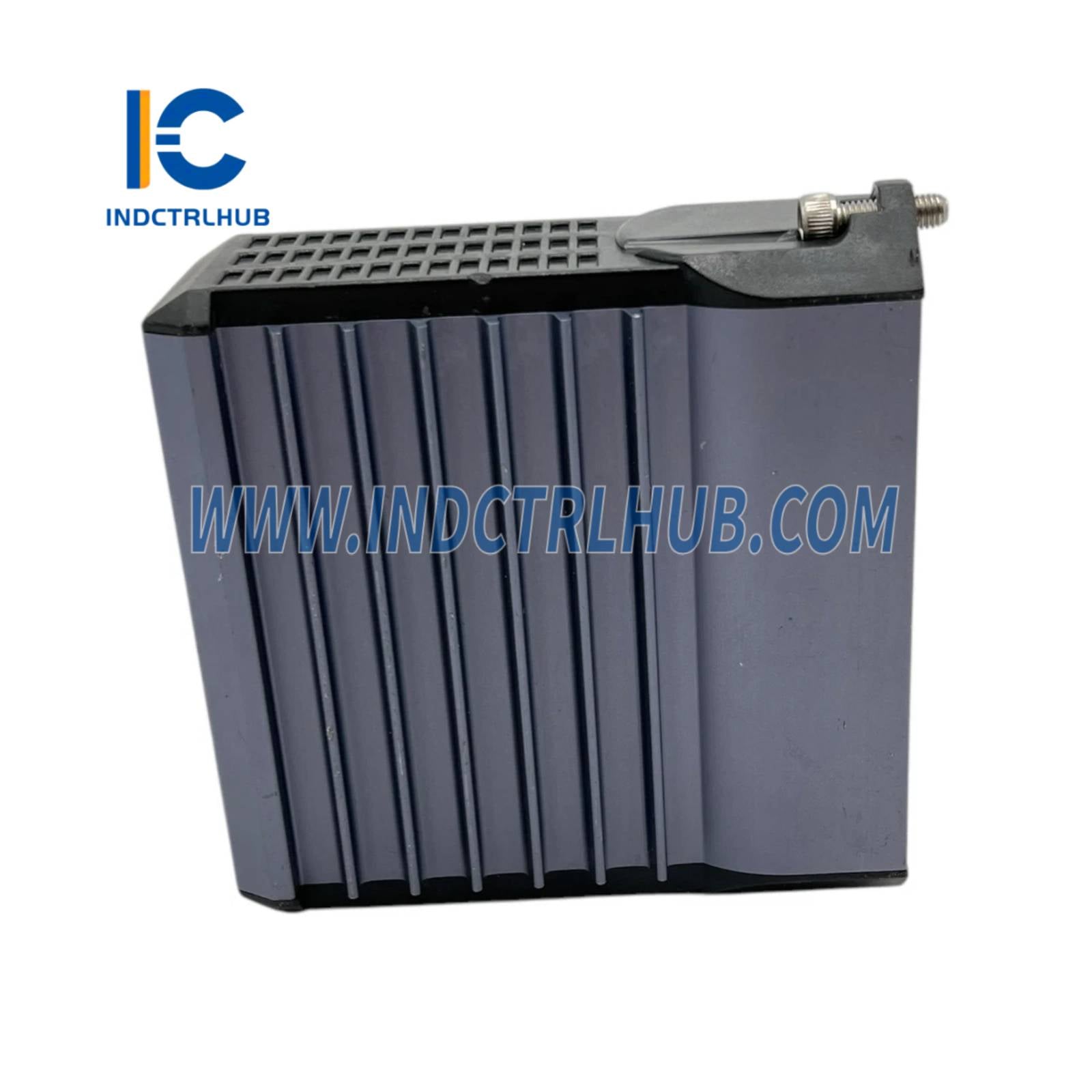

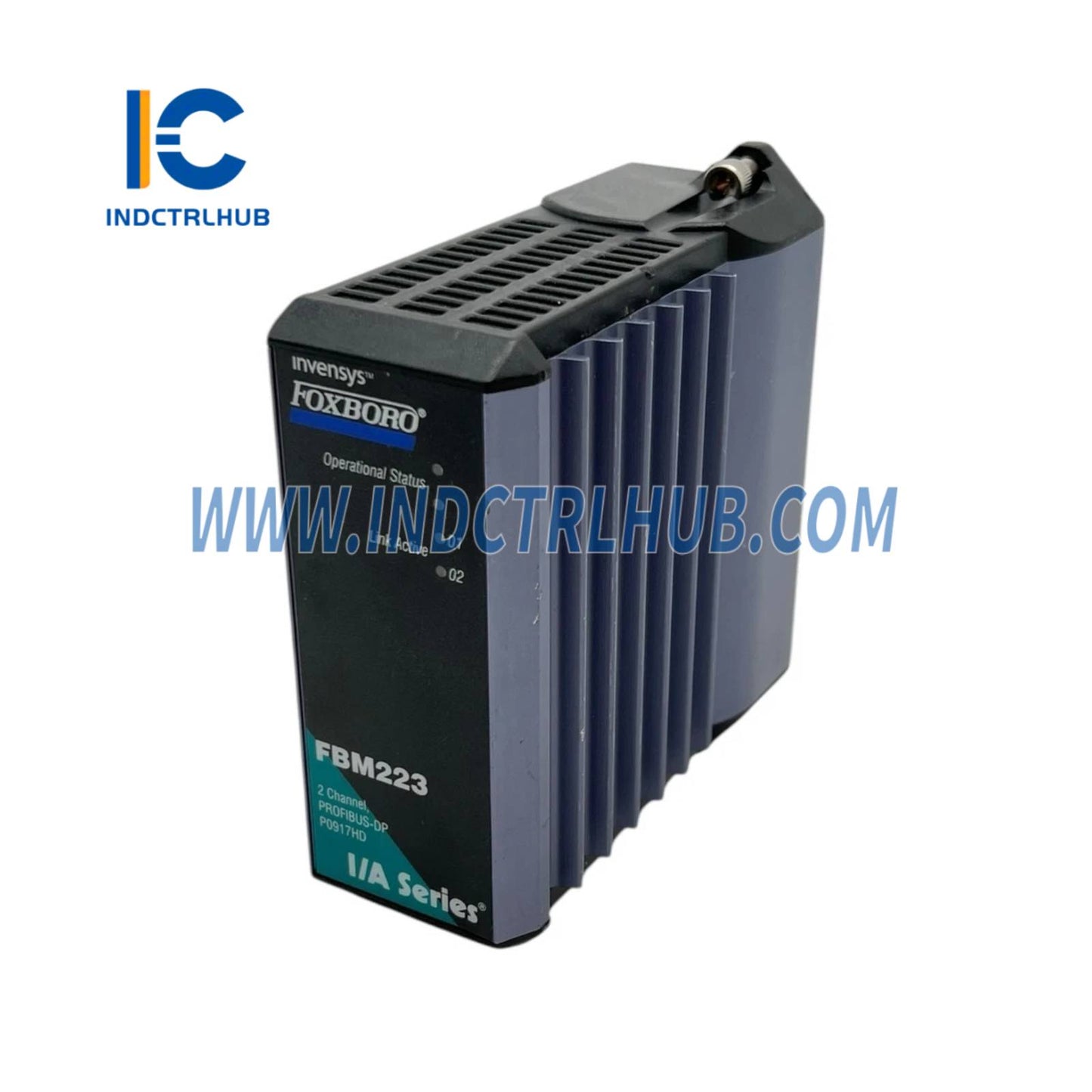

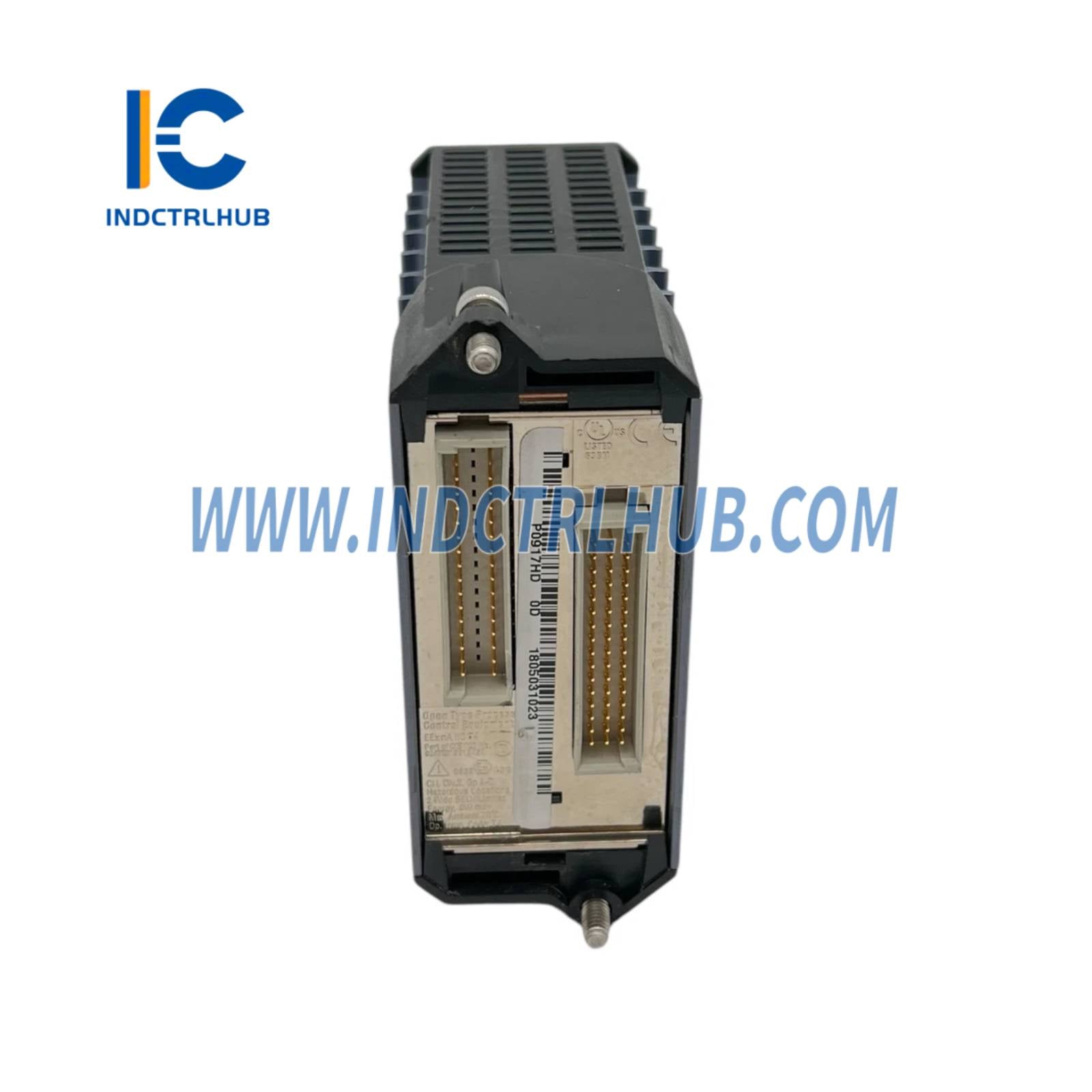

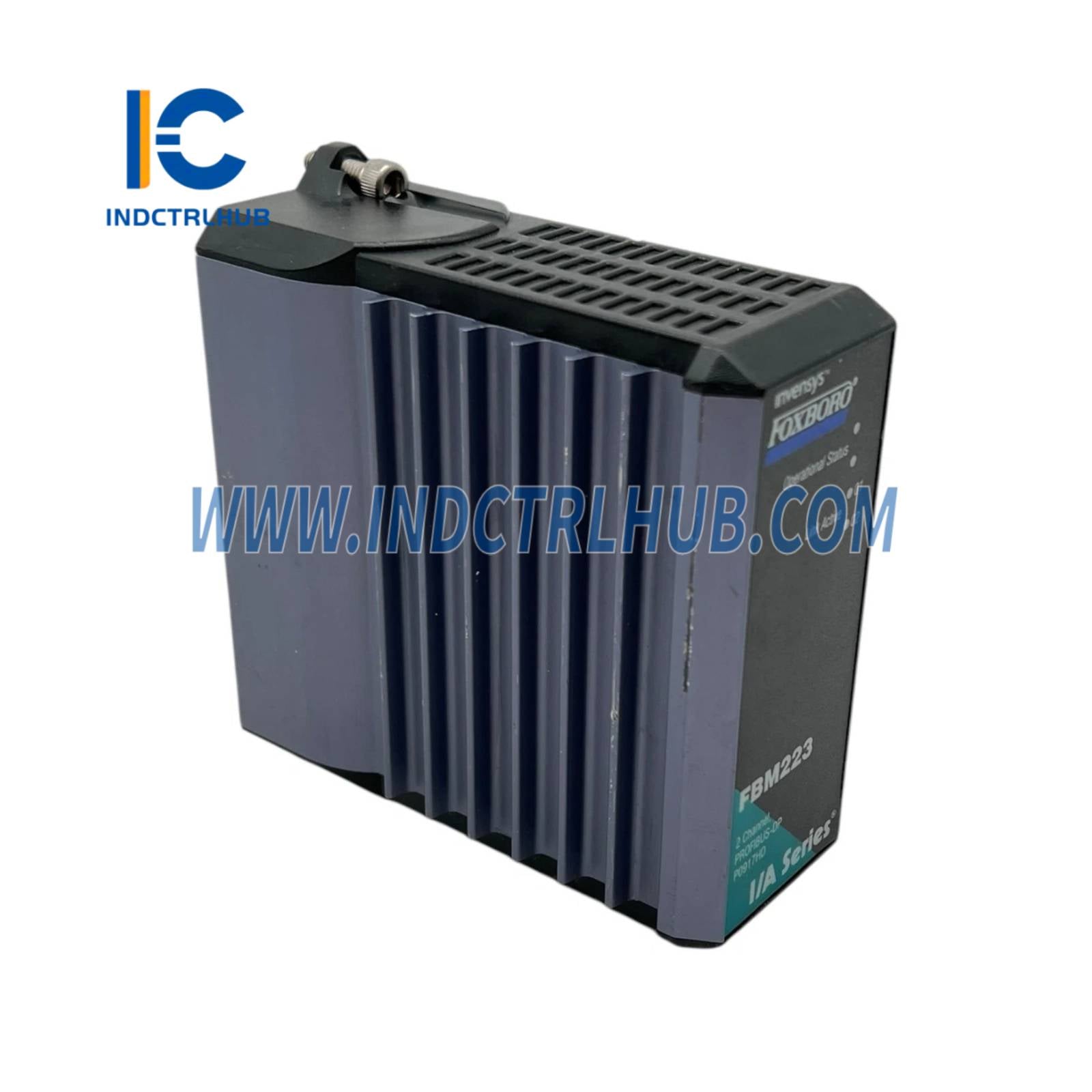

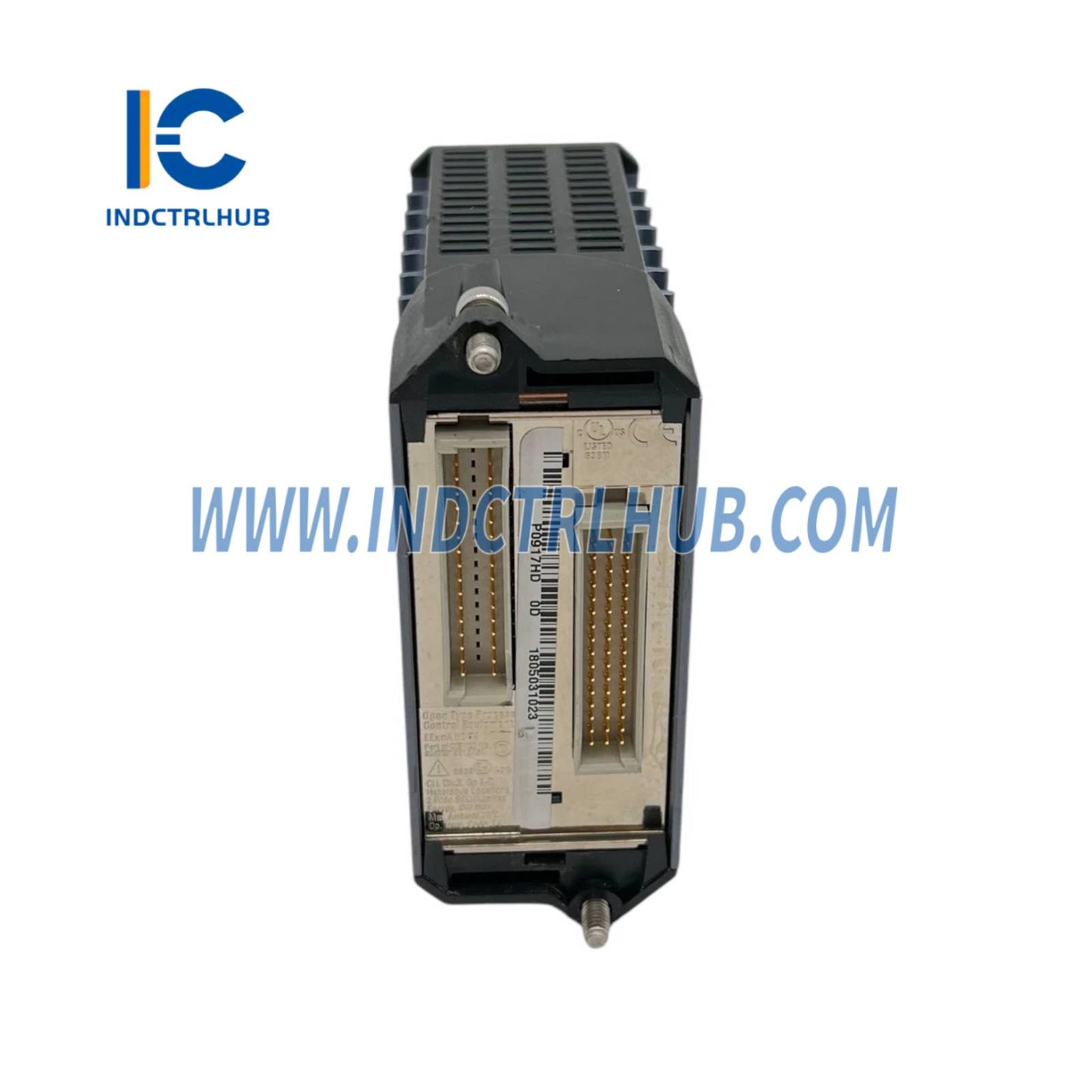

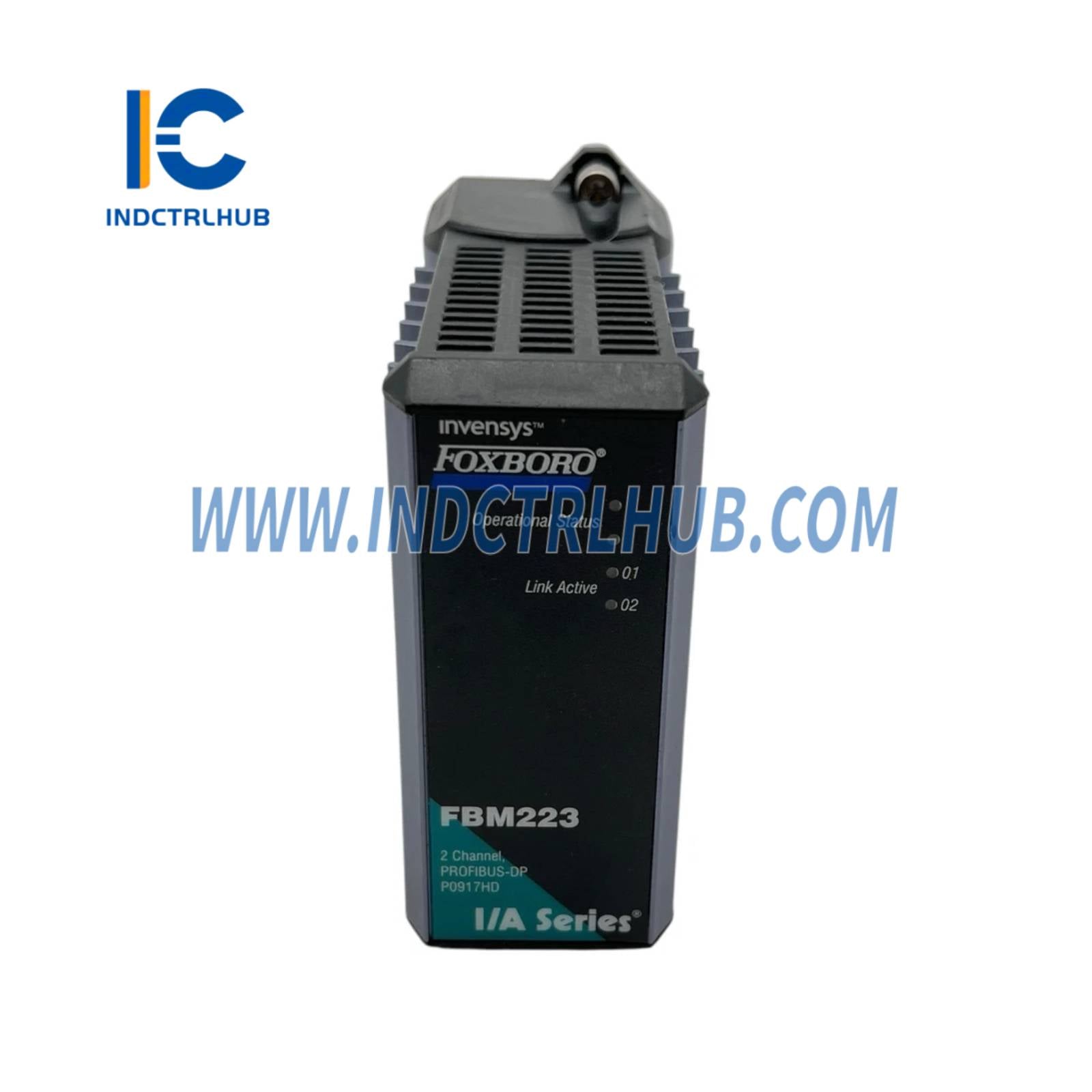

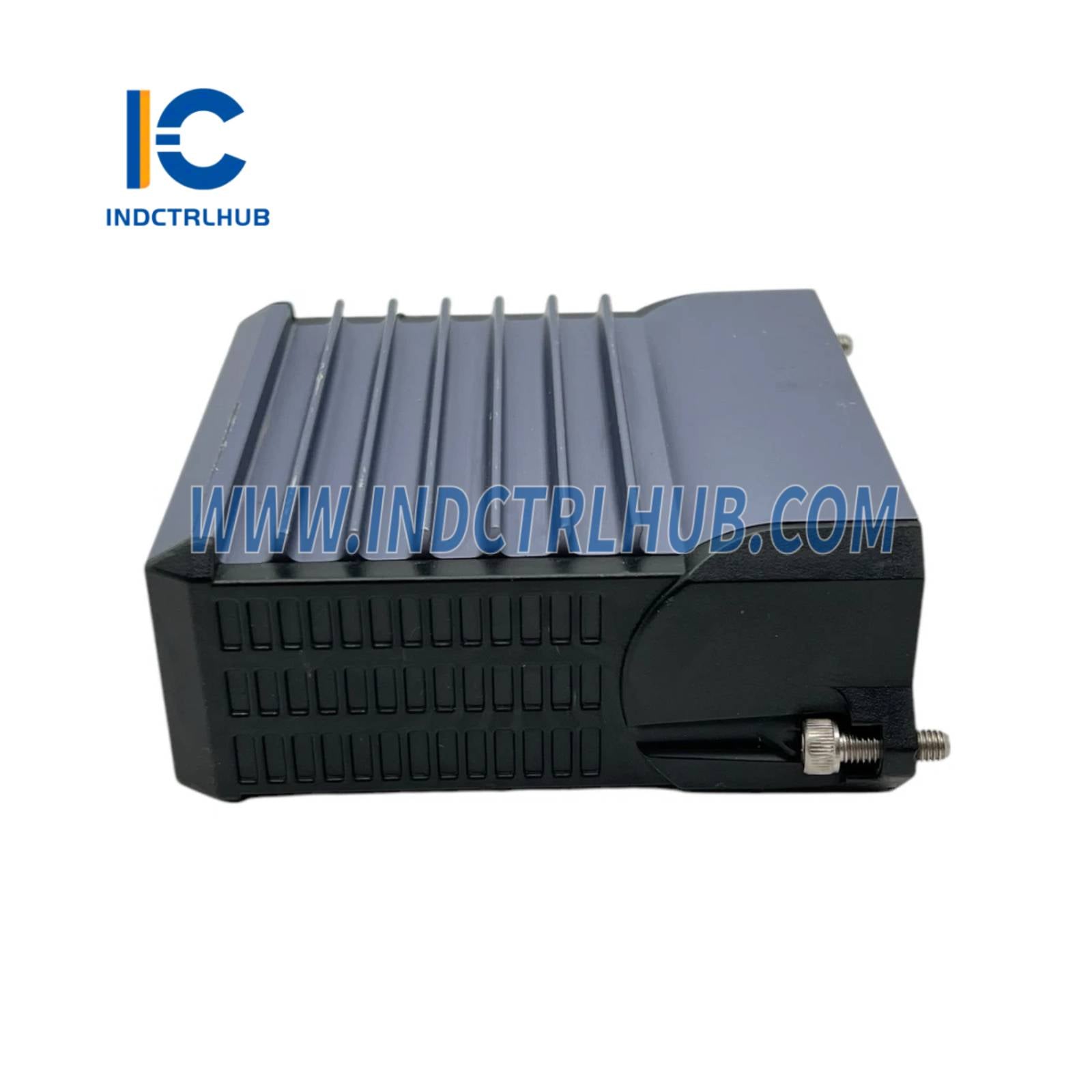

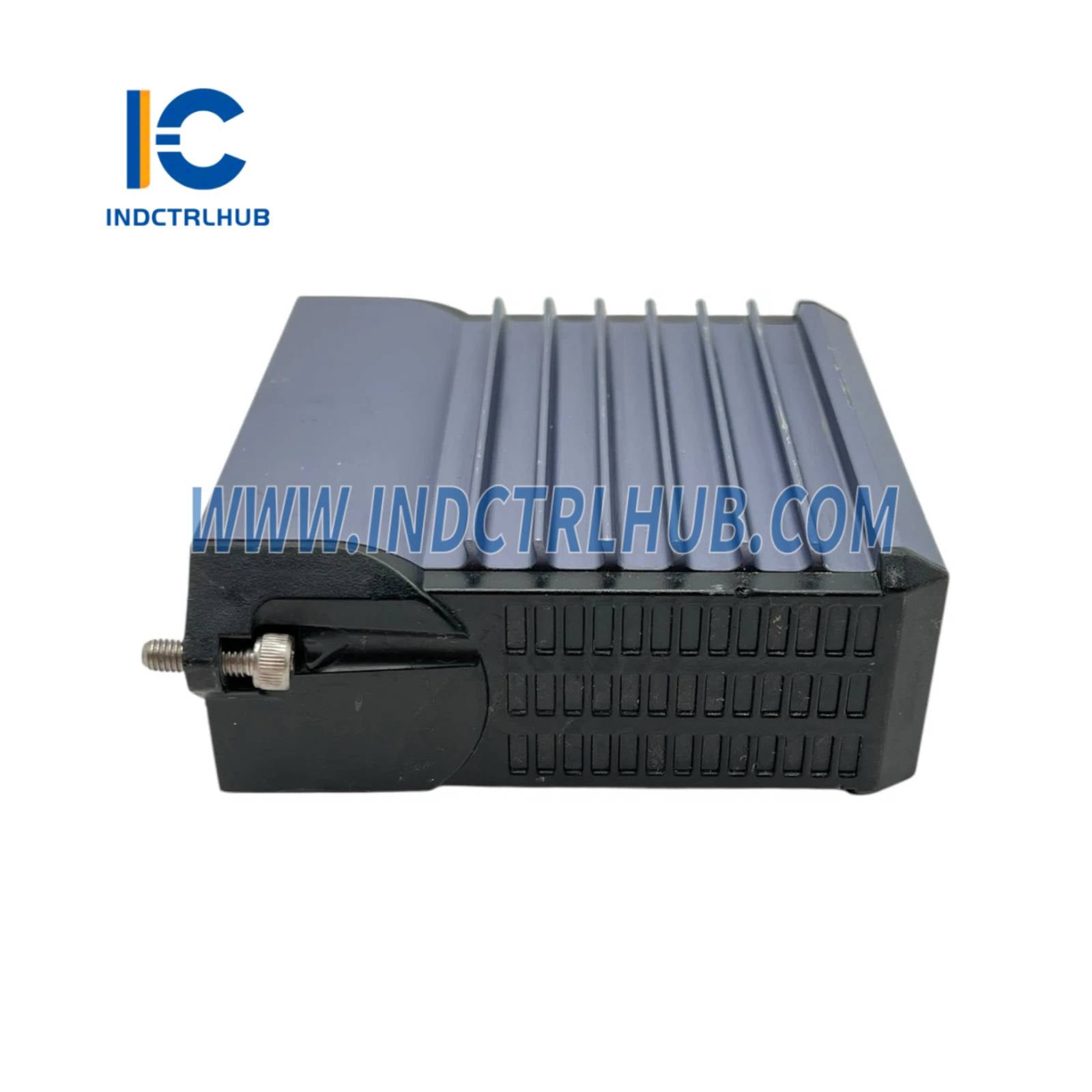

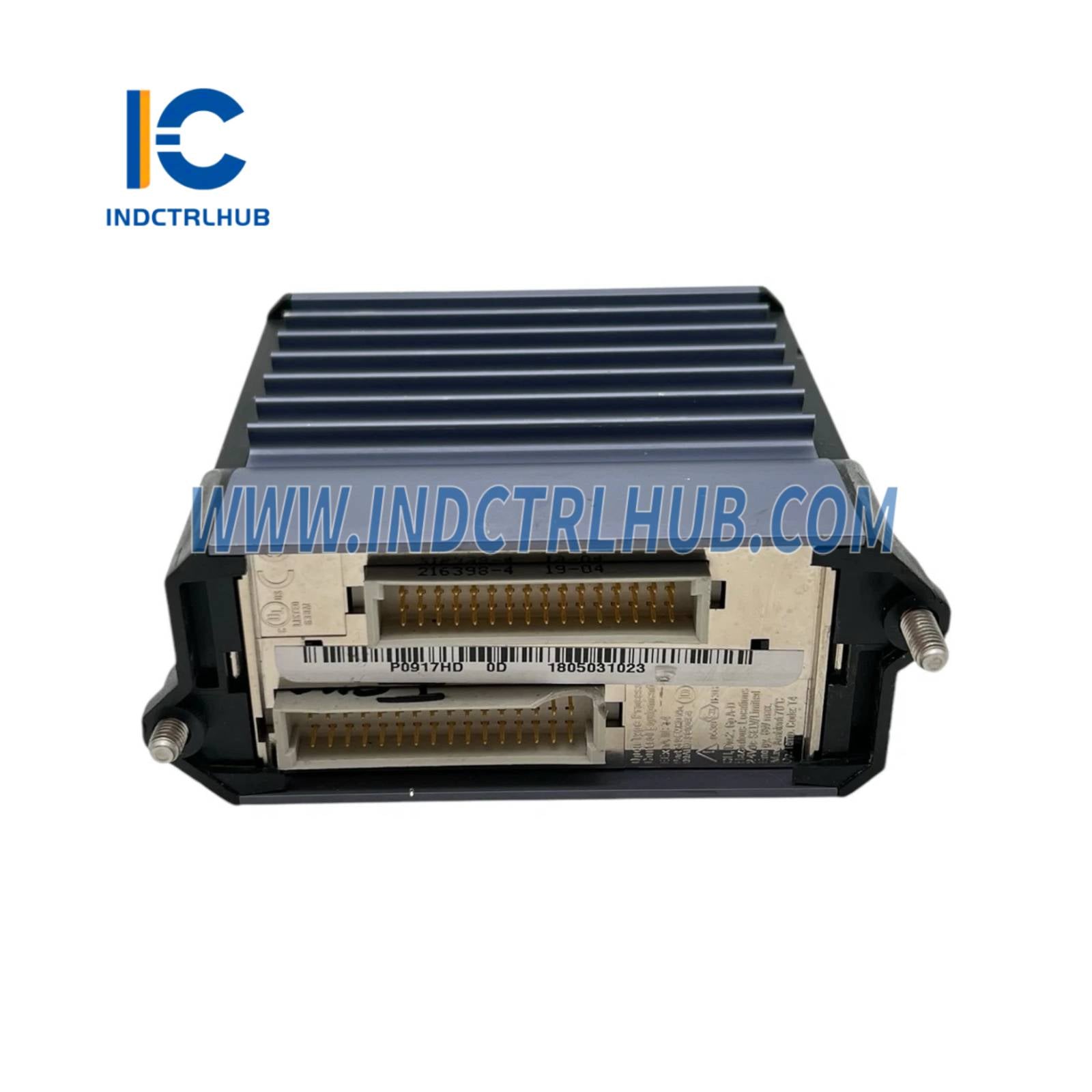

Foxboro FBM223 P0917HD Kommunikationsschnittstellenmodul

Hersteller

Foxboro (Schneider Electric / Invensys)

Modell-/Teilenummer

FBM223 P0917HD

Beschreibung

PROFIBUS-DP™ Kommunikationsschnittstellenmodul

Betriebstemperatur

FBM223: –20 bis +70°C (–4 bis +158°F)  Montagebereich: –20 bis +50°C (–4 bis +122°F)

Lagertemperatur

–40 bis +70°C (–40 bis +158°F)

Relative Luftfeuchtigkeit

5 bis 95 % (nicht kondensierend), Betrieb und Lagerung

Höhe

–300 bis +3.000 m (–1.000 bis +10.000 ft)

Kontamination

Geeignet für Klasse G3 (hart) gemäß ISA S71.04; EIA 364-65, Klasse III

Vibration

7,5 m/s² (0,75 g), 5 bis 500 Hz

Montage - Modul

Modulare Grundplatte; DIN-Schiene oder 19-Zoll-Rack montierbar (horizontal/vertikal)

Montage - TA

DIN-Schienen-kompatibel (32 mm oder 35 mm Schienen)

Masse - Modul

Ca. 284 g (10 oz)

Masse - TA (Kompressionsschraube)

Ca. 363 g (0,8 lb)

Modulabmessungen (H×B×T)

102 × 45 × 104 mm (4 × 1,75 × 4,11 Zoll); 114 mm Höhe mit Laschen

TA Baumaterial

Polypropylen (PVC); Kompressionsschraubentyp

Familiengruppenfarbe

Grün – Kommunikation

Klemmenblöcke

3-stufige, 8-polige Klemmen

Betriebsstatus-LEDs

Rot und Grün

Kanal-Kommunikations-LEDs

2 Bernstein (1 pro Anschluss)

Kabellänge

Bis zu 30 m (98 ft)

Kabelmaterial

Polyurethan oder Hypalon XLP

Kabeltyp

Typ 1 (Siehe Produktliteratur für Tabelle 2)

TA-Stecker

25-poliger männlicher D-Subminiatur-Stecker

Grundplattenverbinder

37-poliger männlicher D-Subminiatur

Massiv / Litze / AWG

0,2 bis 4 mm² / 0,2 bis 2,5 mm² / 24–12 AWG

Mit Hülsen gestrandet

0,2 bis 2,5 mm² (mit oder ohne Kragen)

FBM223 Modul

P0917HD

TA – Kompressionsschraube

P0917SY
