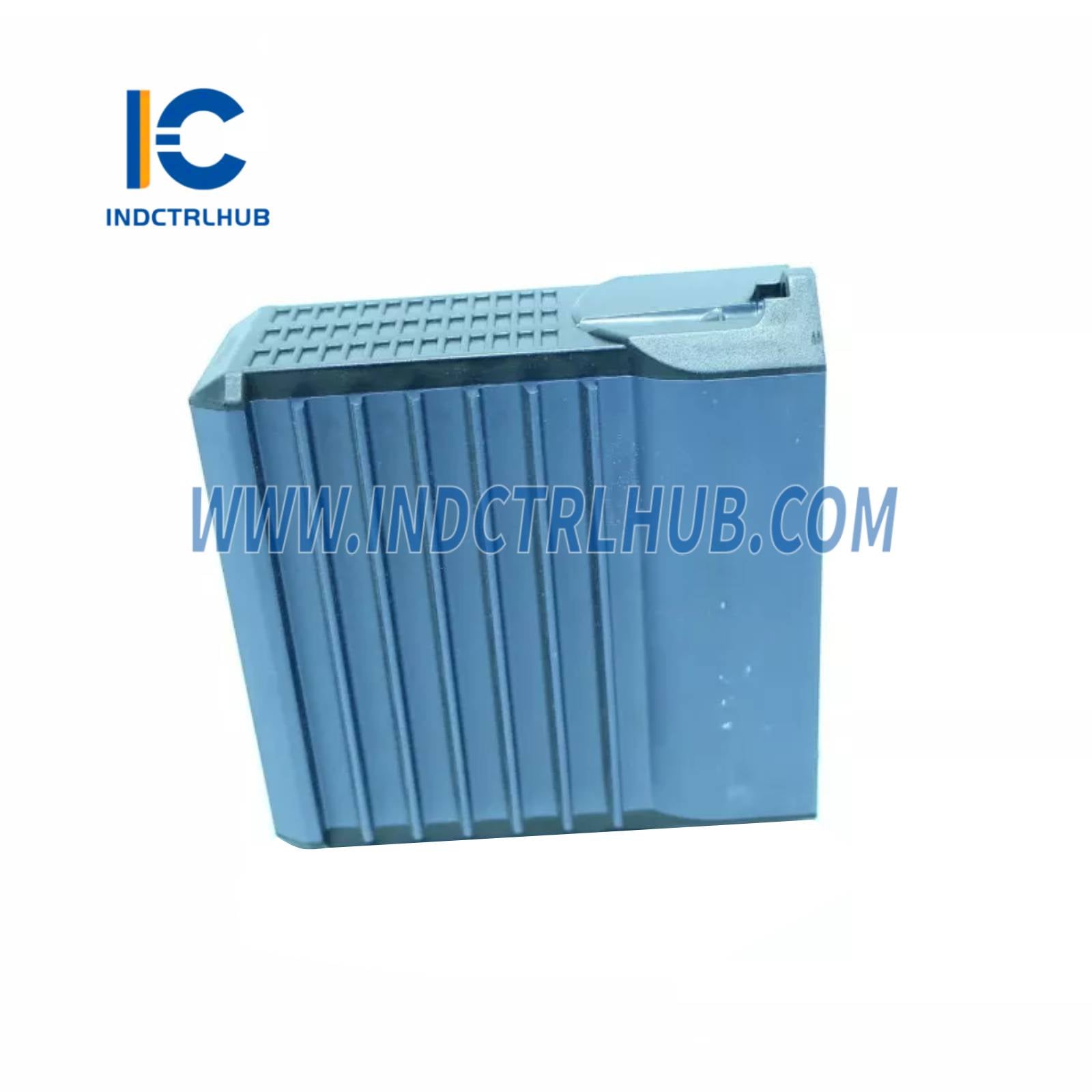

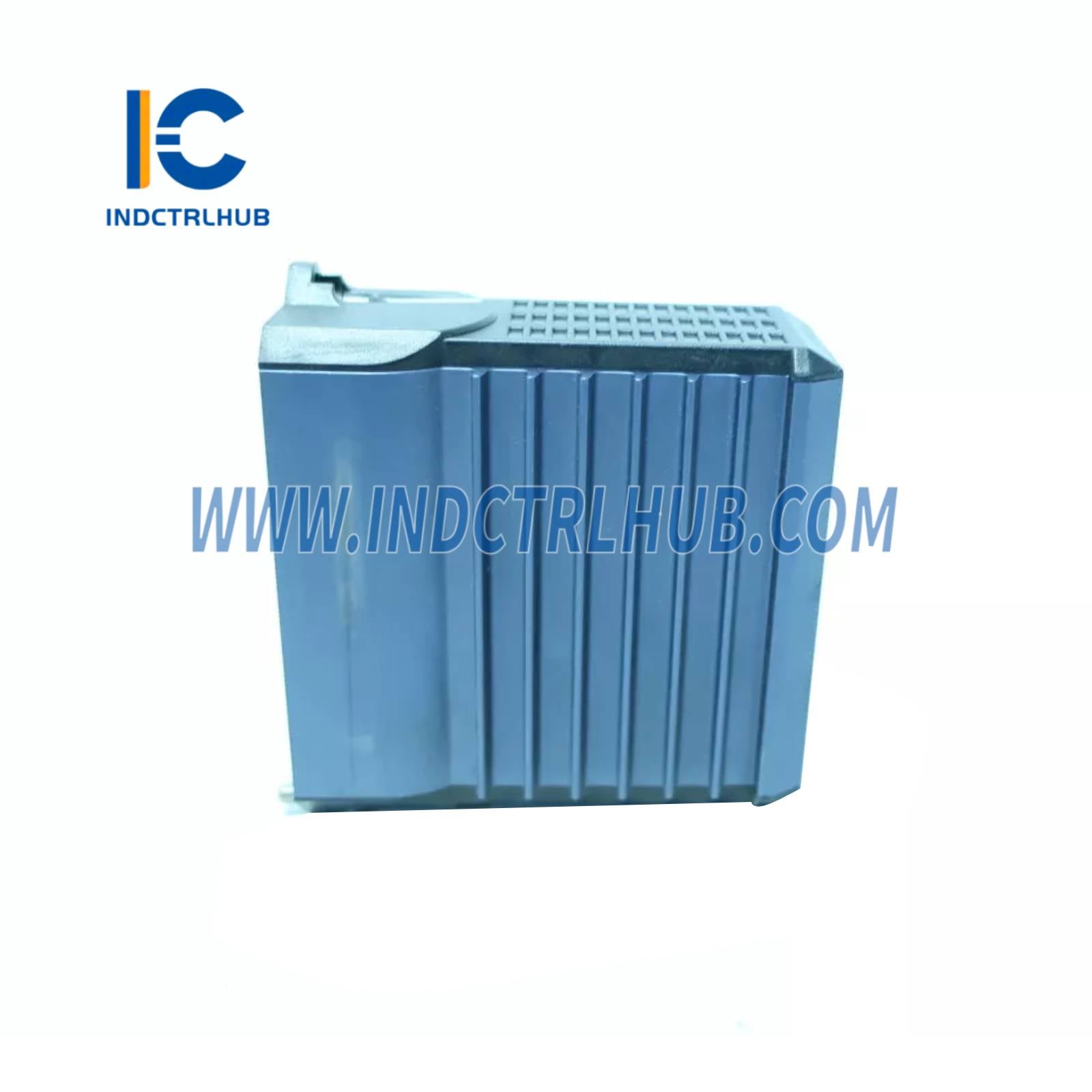

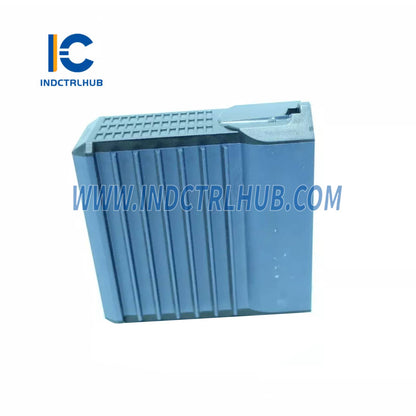

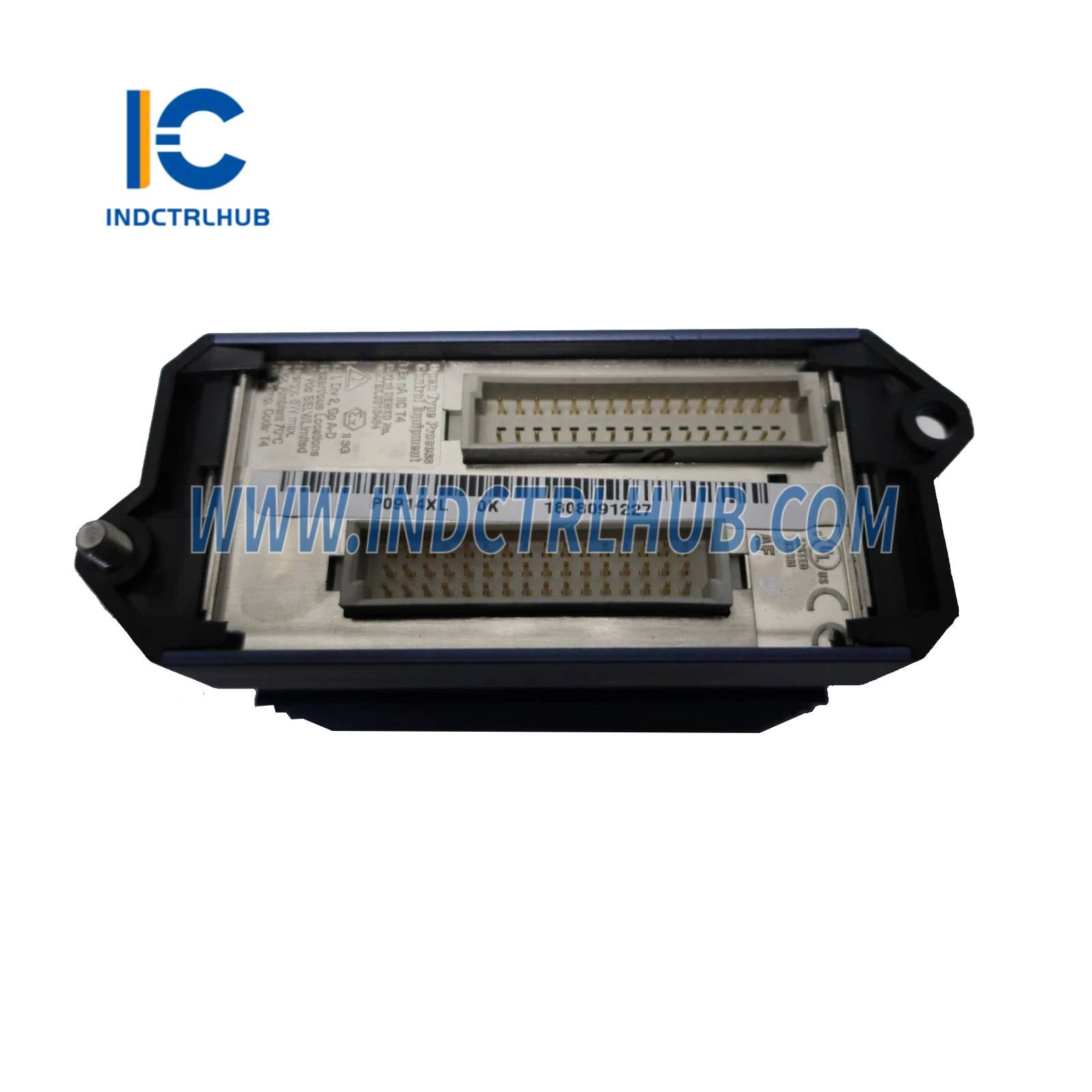

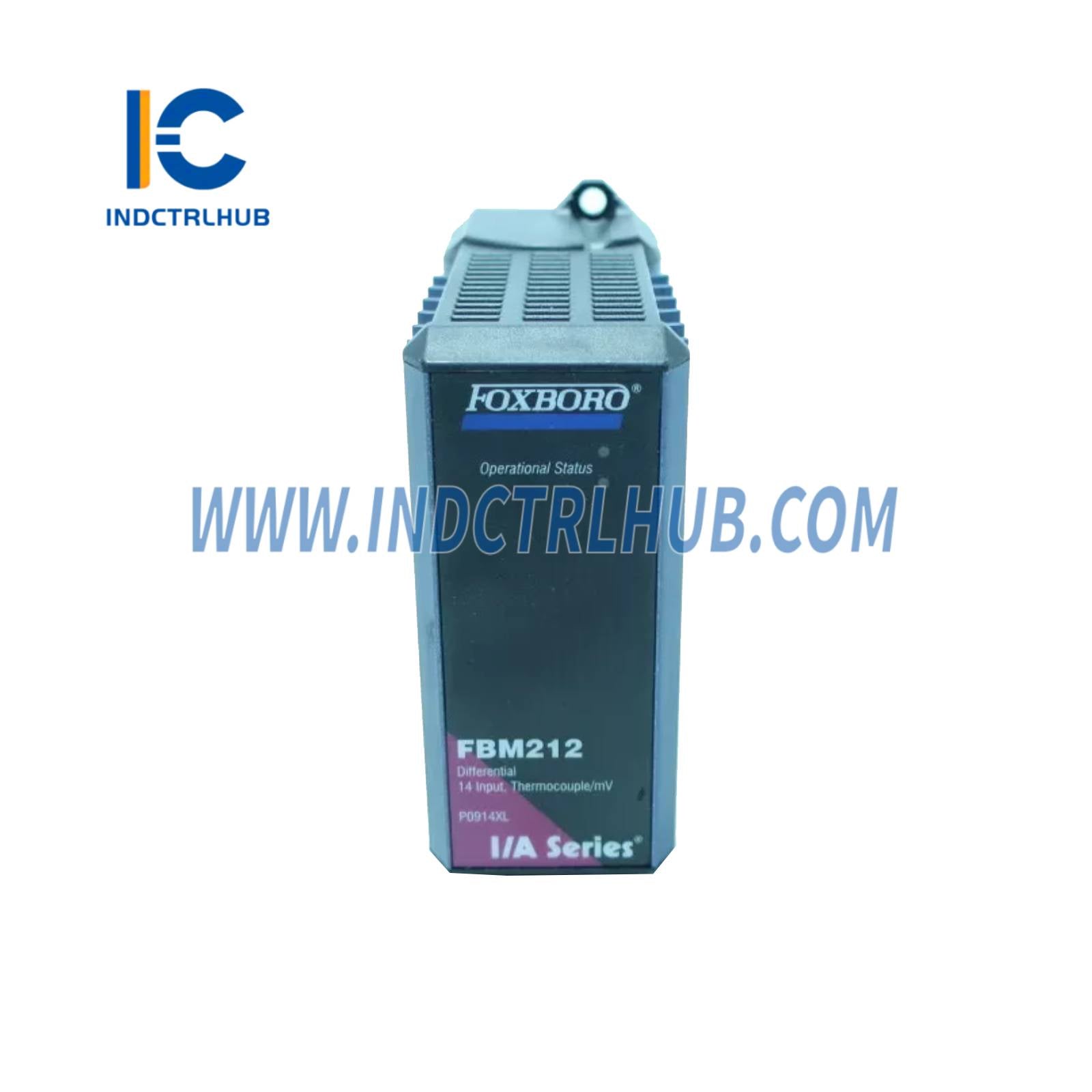

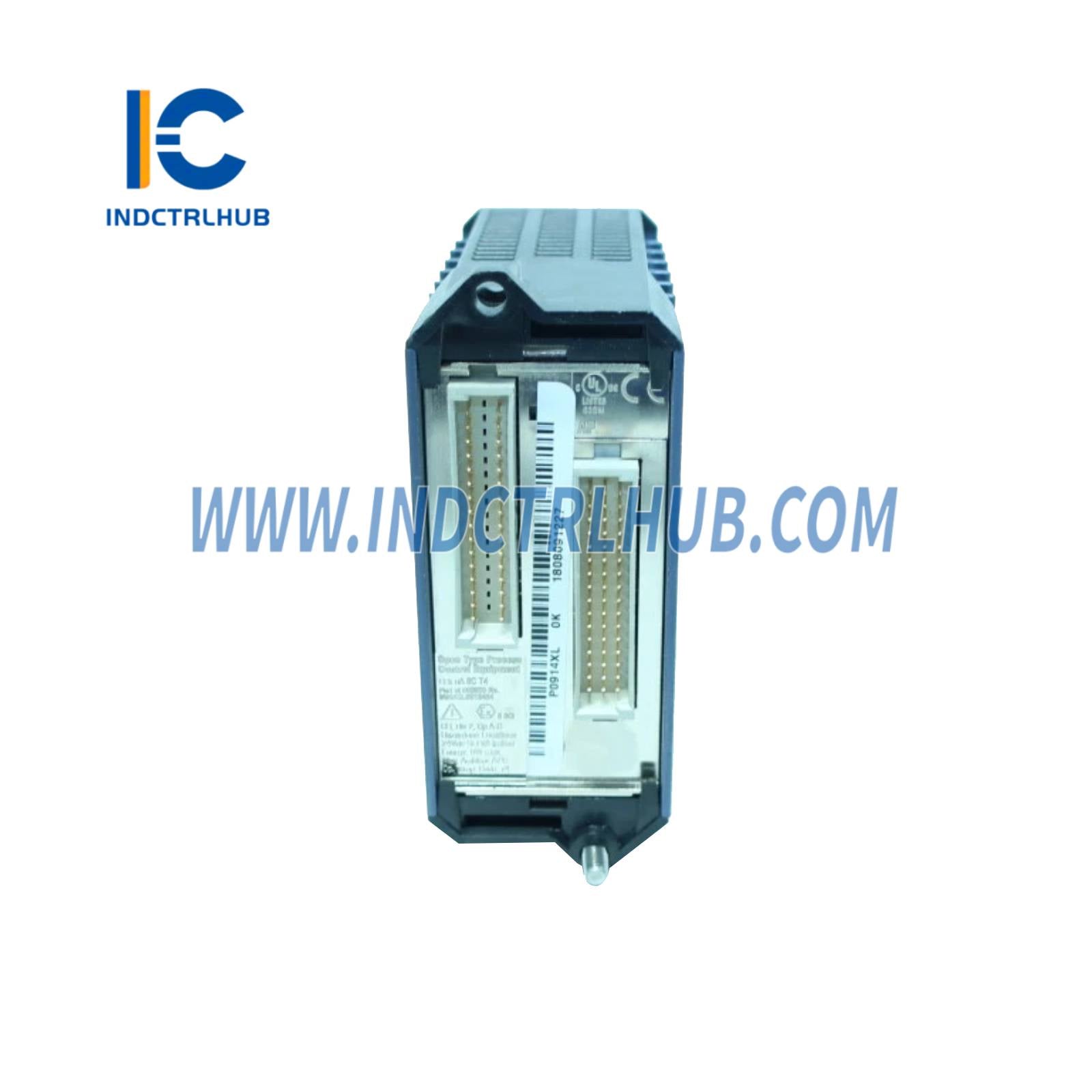

Foxboro FBM212 P0914XL mV Differenz-Eingangs-Interface-Modul

Hersteller

Foxboro

Modell/Teilenummer

FBM212 P0914XL

Beschreibung

Thermoelement/mV Differenz-Eingangs-Interface-Modul

Betriebstemperatur

Modul: -20 bis +70°C (-4 bis +158°F)   TA (PVC): -20 bis +50°C (-4 bis +122°F)

Lagertemperatur

-40 bis +70°C (-40 bis +158°F)

Relative Luftfeuchtigkeit

5 % bis 95 % (nicht kondensierend)

Höhe

Betrieb: -300 bis +3.000 m (-1.000 bis +10.000 ft)  Speicher: -300 bis +12.000 m (-1.000 bis +40.000 ft)

Kontamination

ISA S71.04 Klasse G3 (Schwer); EIA-364-65, Klasse III getestet

Vibration

0,75 m/s² (5 bis 500 Hz)

Montage

DIN-Schiene (horizontal/vertikal) oder 19"-Rack mit Montagesatz

Modulmasse

Ca. 284 g (10 oz)

TA-Messe

Kompression: ~272 g (0,60 lb)  Ringlasche: ~263 g (0,80 lb)

Modulabmessungen

Höhe: 102 mm (114 mm mit Laschen)  Breite: 45 mm  Tiefe: 104 mm

TA-Material

Polypropylen (PVC)

Familienfarbe

Himbeerrot (analog)

Klemmenblock

2 Ebenen, 14 Positionen

Kompression

Massiv: 0,2–4 mm²  Abgeschnitten: 0,2–2,5 mm²  AWG: 24–12

Aderendhülsen

0,2–2,5 mm² (mit oder ohne Kunststoffkragen)

Ringöse

#6 Verbinder (0,375 Zoll / 9,5 mm)  0,5–4 mm² (22–12 AWG)

Abschlussbaugruppen (TA)

Elektrisch passiv, auf DIN-Schiene montiert; Typen: Kompressions- oder Ringkabelschuh (PVC)

Kabeltyp

Typ 4

Kabelverbindung

37-poliger männlicher D-Subminiatur-Stecker

Kabellänge

Bis zu 30 m (98 Fuß)

Kabelmaterial

Polyurethan oder Low Smoke Zero Halogen (LSZH)

Thermoelementerdung

Nur ungeerdet. Für geerdete Typen verwenden Sie stattdessen FBM202.

Kaltstellenkompensation

Über die integrierte RTD im TA bereitgestellt

FBM212-Modul

P0914XL

Abschlussbaugruppen

Siehe Funktionsspezifikationen - TA Abschnitt
