Product Description
Allgemeine Informationen
|
Attribut |
Details |
|---|---|
|
Hersteller |
Foxboro |
|
Modell/Teilenummer |

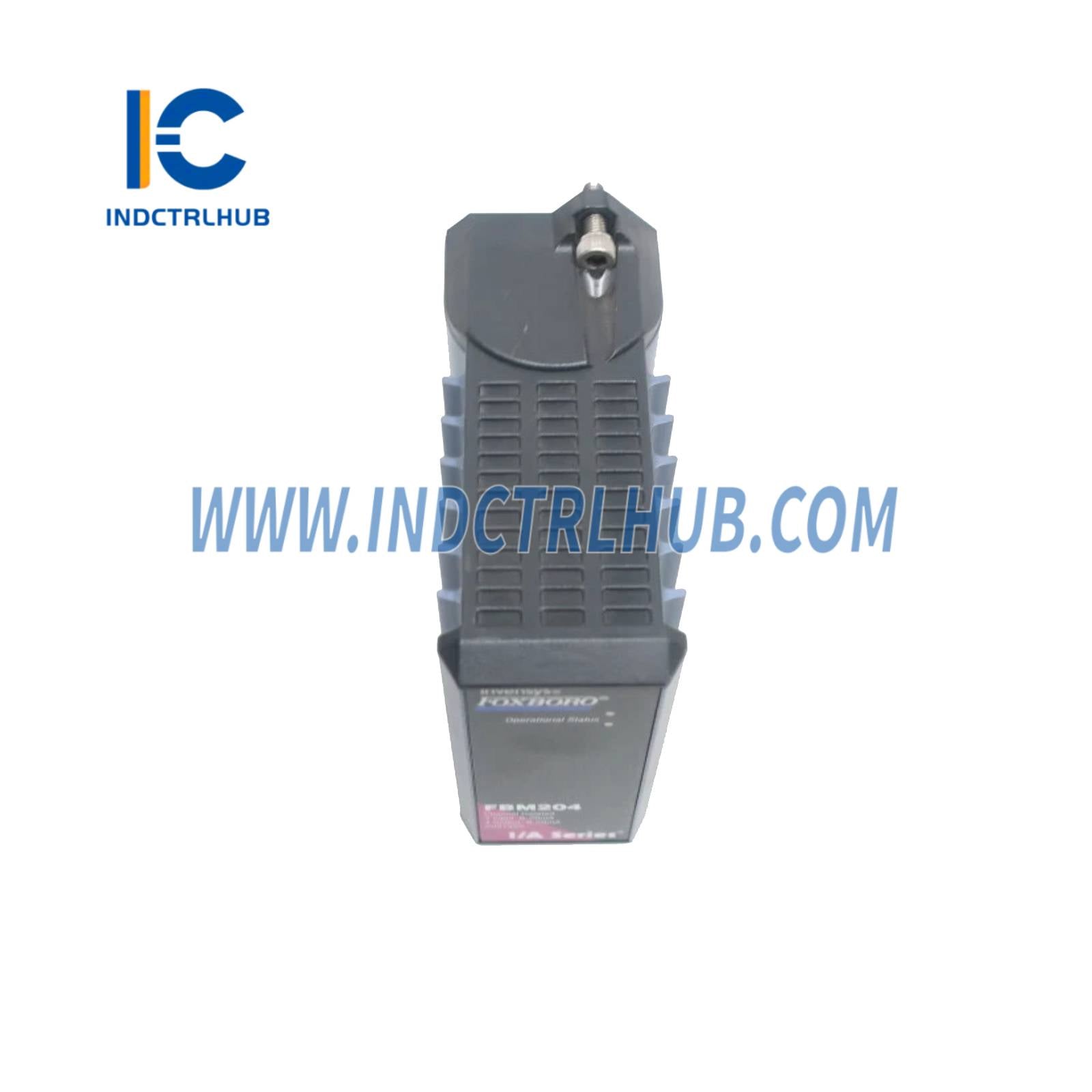

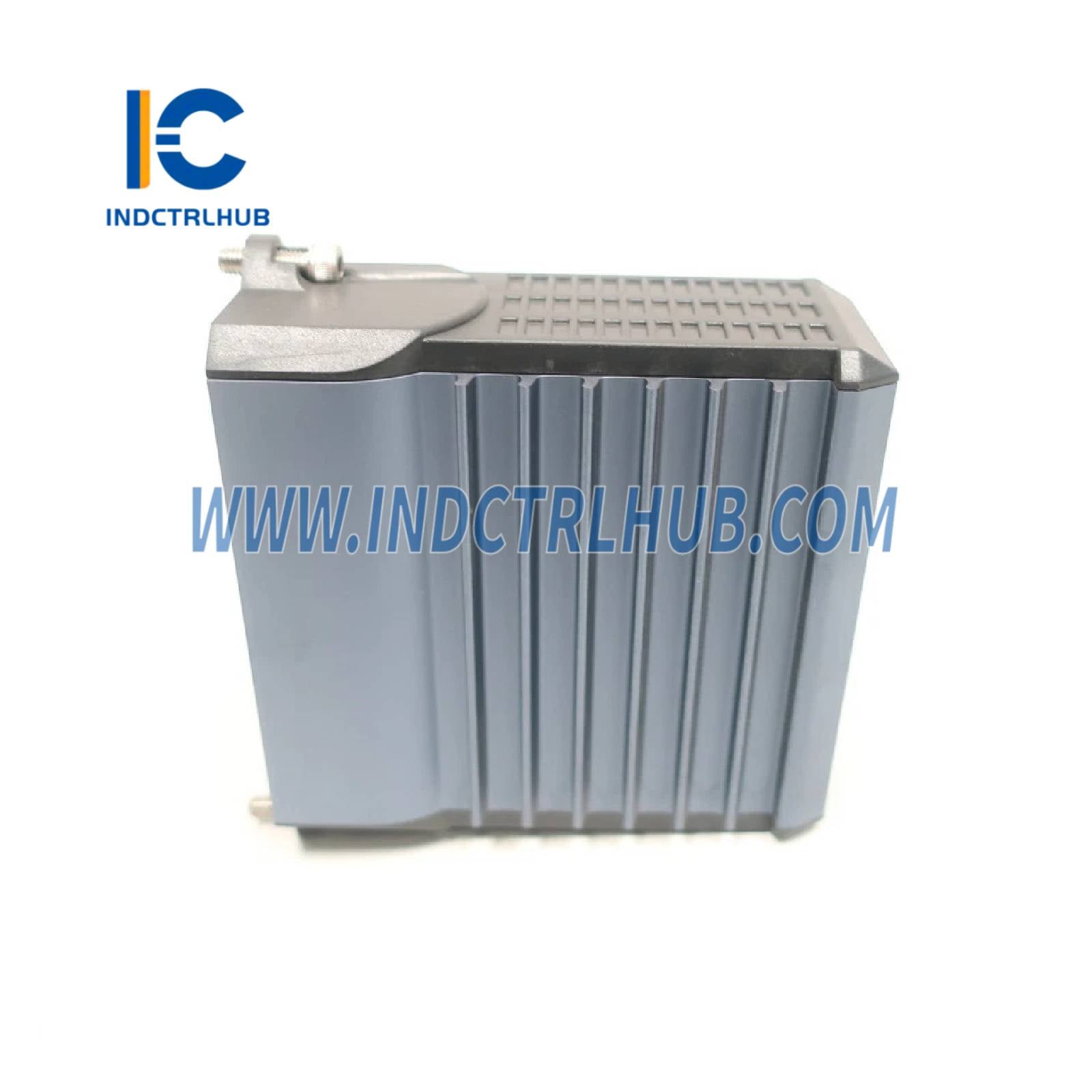

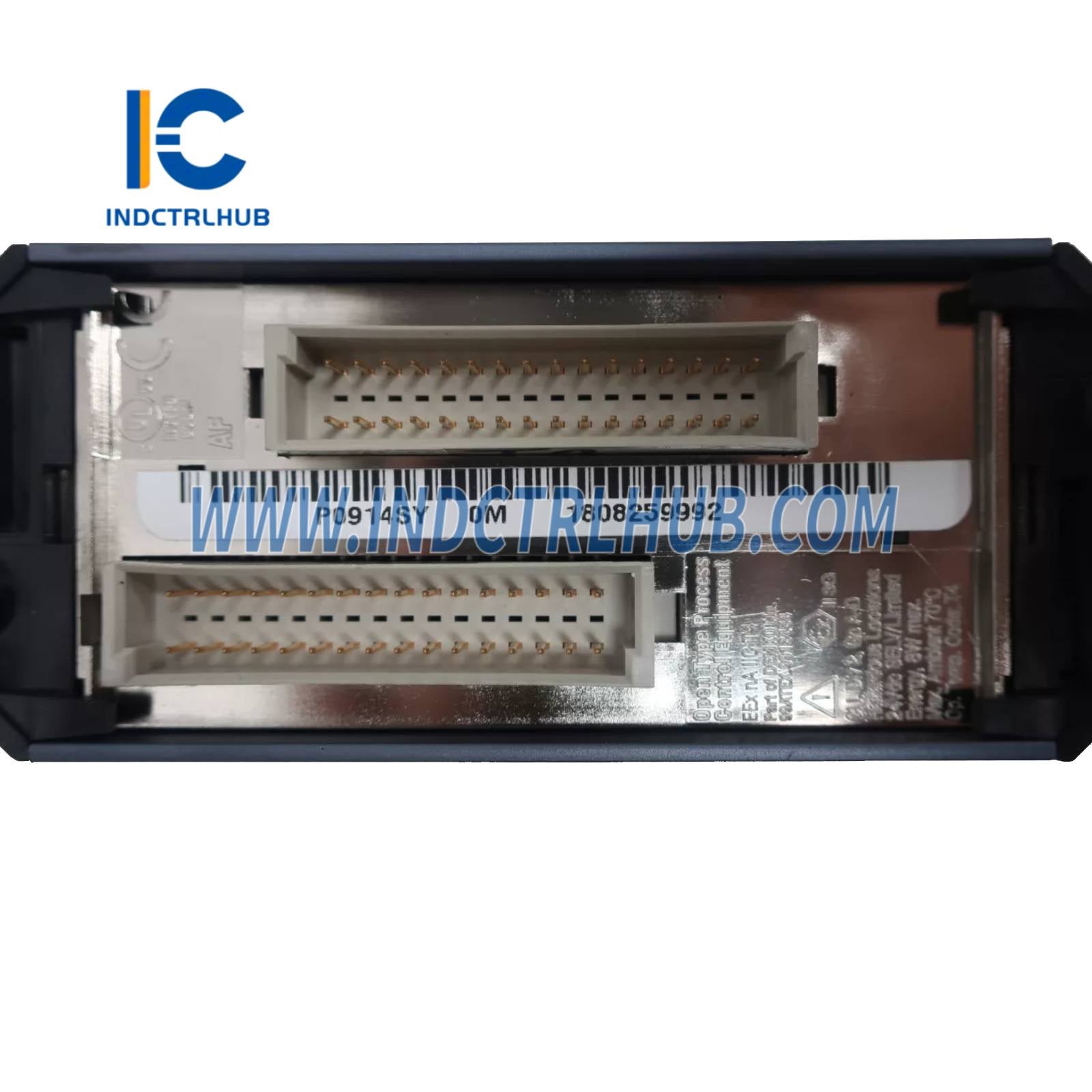

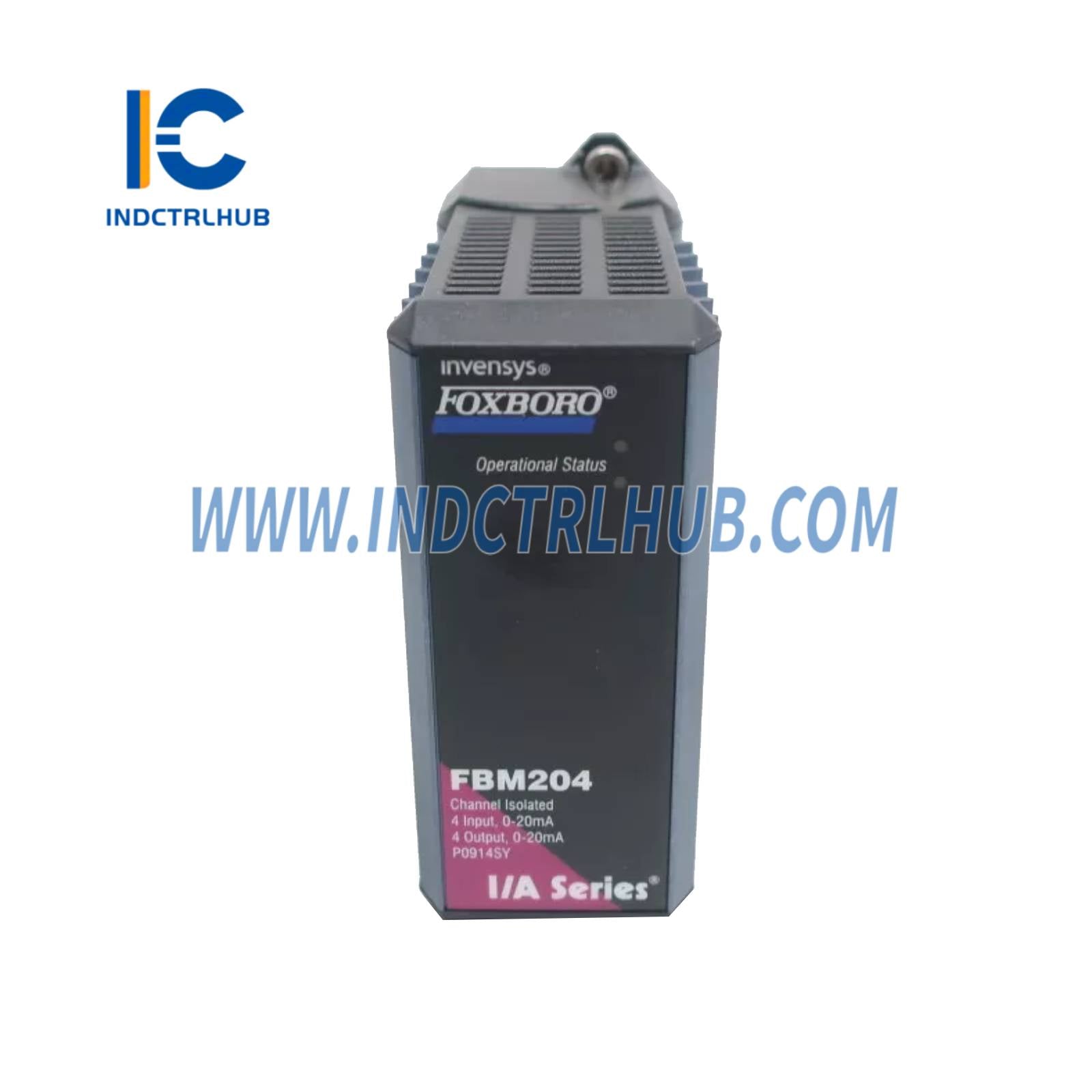

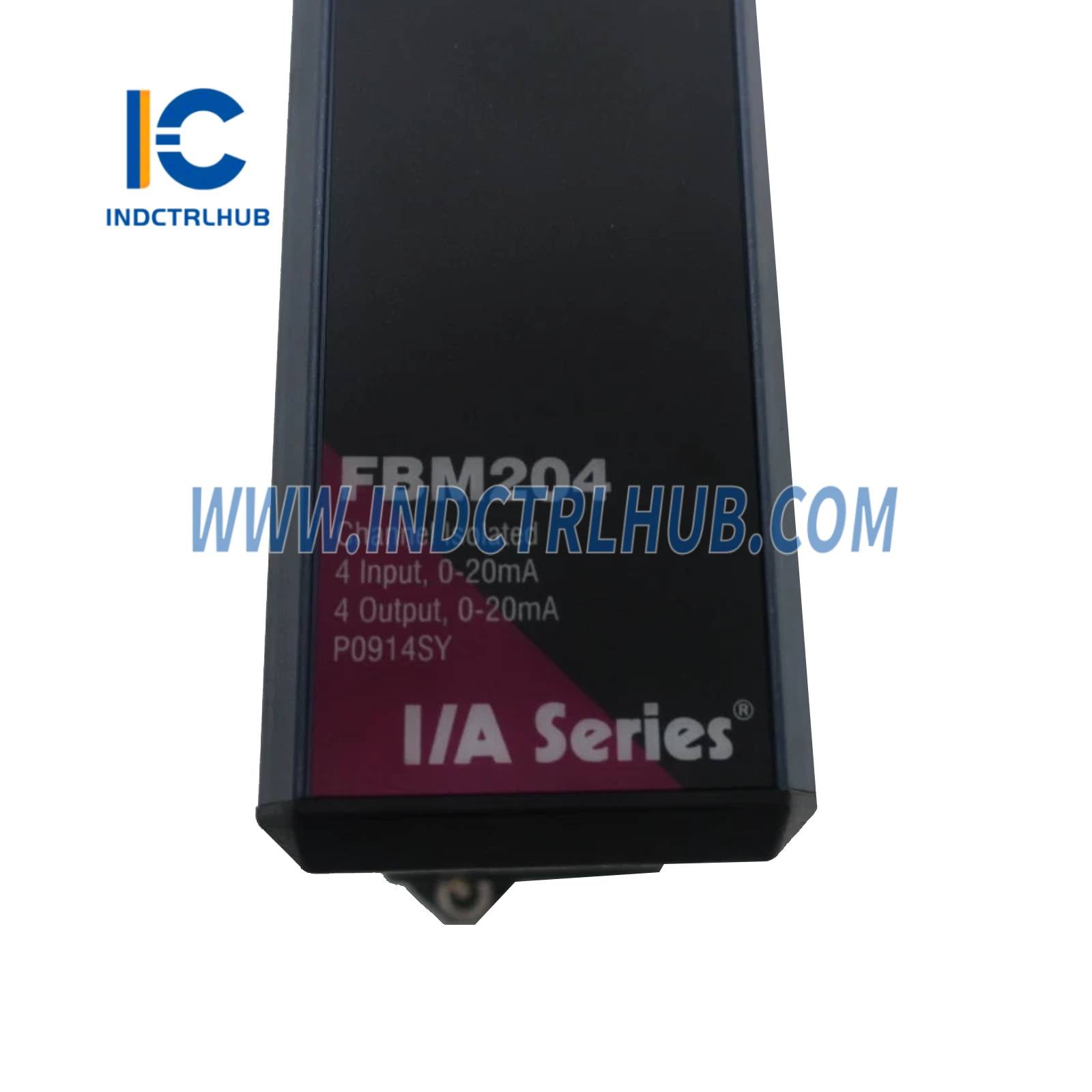

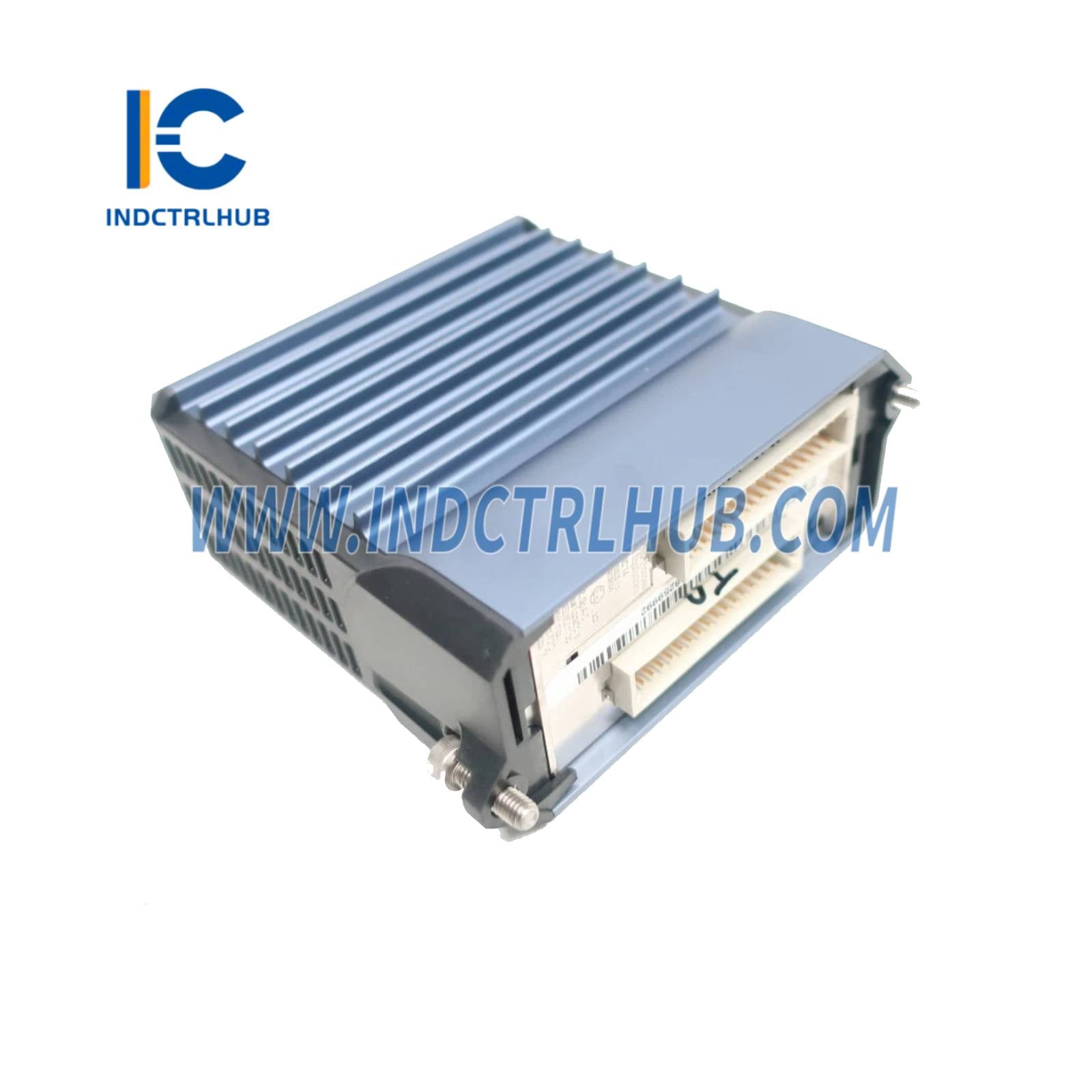

FBM204 / RH914SY |
|
Beschreibung |
0 bis 20 mA E/A-Modul mit 4 analogen Eingangs- und 4 analogen Ausgangskanälen |
Funktionale Spezifikationen
|
Parameter |
Spezifikation |
|---|---|
|
E/A-Kanäle |
4 analoge Eingangskanäle, 4 analoge Ausgangskanäle (0–20,4 mA Gleichstrom nominal) |
|
Kanalisolierung |
Jeder Kanal ist isoliert und unabhängig |
|
Eingabegenauigkeit |
±0,03 % der Spanne |
|
Temperaturkoeffizient |
±50 ppm/°C |
|
A/D-Wandlung |
Unabhängiger Sigma-Delta-Wandler pro Kanal |
|
Eingangsimpedanz |
61,5 Ω nominal |
|
Gleichtaktunterdrückung |
>100 dB bei 50/60 Hz |
|
Normalmodus-Unterdrückung |
>95 dB bei 50/60 Hz |
|
Integrationszeitraum |
Software konfigurierbar |
|
Schleifen-Stromversorgungsschutz |
Galvanische Trennung, strombegrenzt (<30 mA), Fehlerzustand ~100 mA |
|
Feldverkabelungsentfernung |
Abhängig vom Drahtquerschnitt und Spannungsabfall, mit 20,2 V Gleichspannung bei 20,4 mA |
Umweltspezifikationen
|
Zustand |
Betrieb |
Lagerung |
|---|---|---|
|
Temperatur |
-20 bis +70°C (-4 bis +158°F) |
-20 bis +70°C (-4 bis +158°F) |
|
Relative Luftfeuchtigkeit |
5 bis 95 % (nicht kondensierend) |
5 bis 95 % (nicht kondensierend) |
|
Höhe |
-300 bis +3.000 m |
-300 bis +12.000 m |
|
Vibration |
7,5 m/s² von 5 bis 500 Hz |
Dasselbe |
|
Kontamination |
ISA S71.04 Klasse G3 (Schwer) |
Dasselbe |
Physikalische Spezifikationen
|
Artikel |
Spezifikation |
|---|---|
|
Montage (Modul) |
Grundplattenmontage, DIN-Schiene oder 19"-Rack, oder 100er-Serie Umrüstung |
|
Montage (TA) |
DIN-Schiene, unterstützt 32 mm und 35 mm Ausführungen |
|
Gewicht (Modul) |
284 g (10 oz) |
|
Gewicht (TA) |
159 g (Kompression), 204 g (Ringöse) |
|
Modulabmessungen |
H: 102 mm (114 mm mit Laschen), B: 45 mm, T: 104 mm |
|
TA-Bau |
Polyamid (PA) |
Abschlusskabel
|
Attribut |
Spezifikation |
|---|---|
|
Länge |
Bis zu 30 m (98 Fuß) |
|
Material |
Polyurethan oder LSZH |
|
Kabeltyp |
Typ 1 |
|
FBM Grundplattenverbinder |
37-poliger D-Subminiatur-Stecker |
|
TA-Anschluss |
25-poliger D-Subminiatur |
Feldabschlussverbindungen
|
Verbindungstyp |
Unterstützte Kabelgrößen |
|---|---|
|
Kompression |
0,2 bis 4 mm² massiv / 0,2 bis 2,5 mm² Litze / 24–12 AWG |
|
Mit Hülsen gestrandet |
0,2 bis 2,5 mm² (mit oder ohne Kunststoffkragen) |
|
Ringöse |
#6 Größe (0,375 Zoll), 0,5 bis 4 mm² / 22–12 AWG |
