Product Description
📘 Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Schneider Electric (Foxboro) |

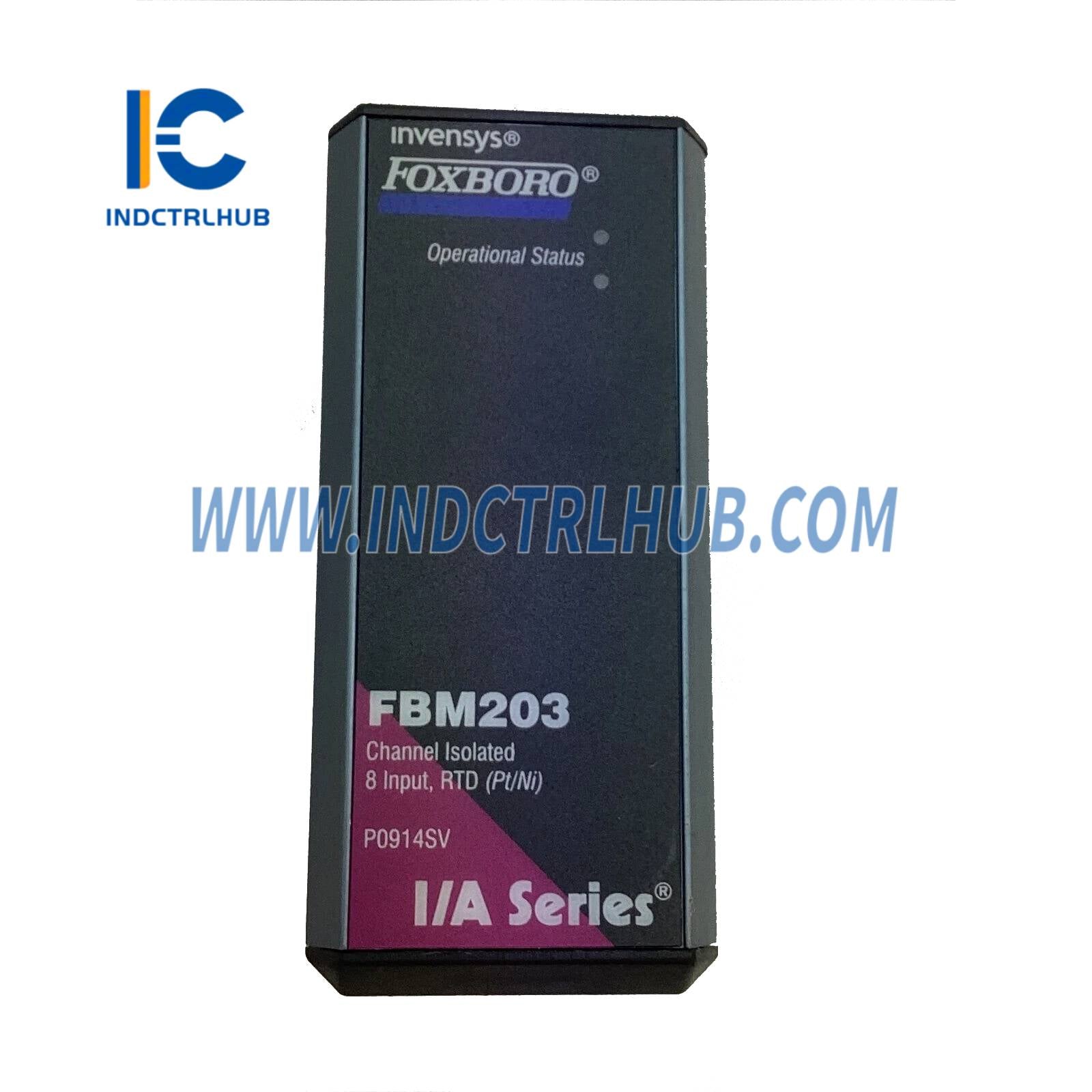

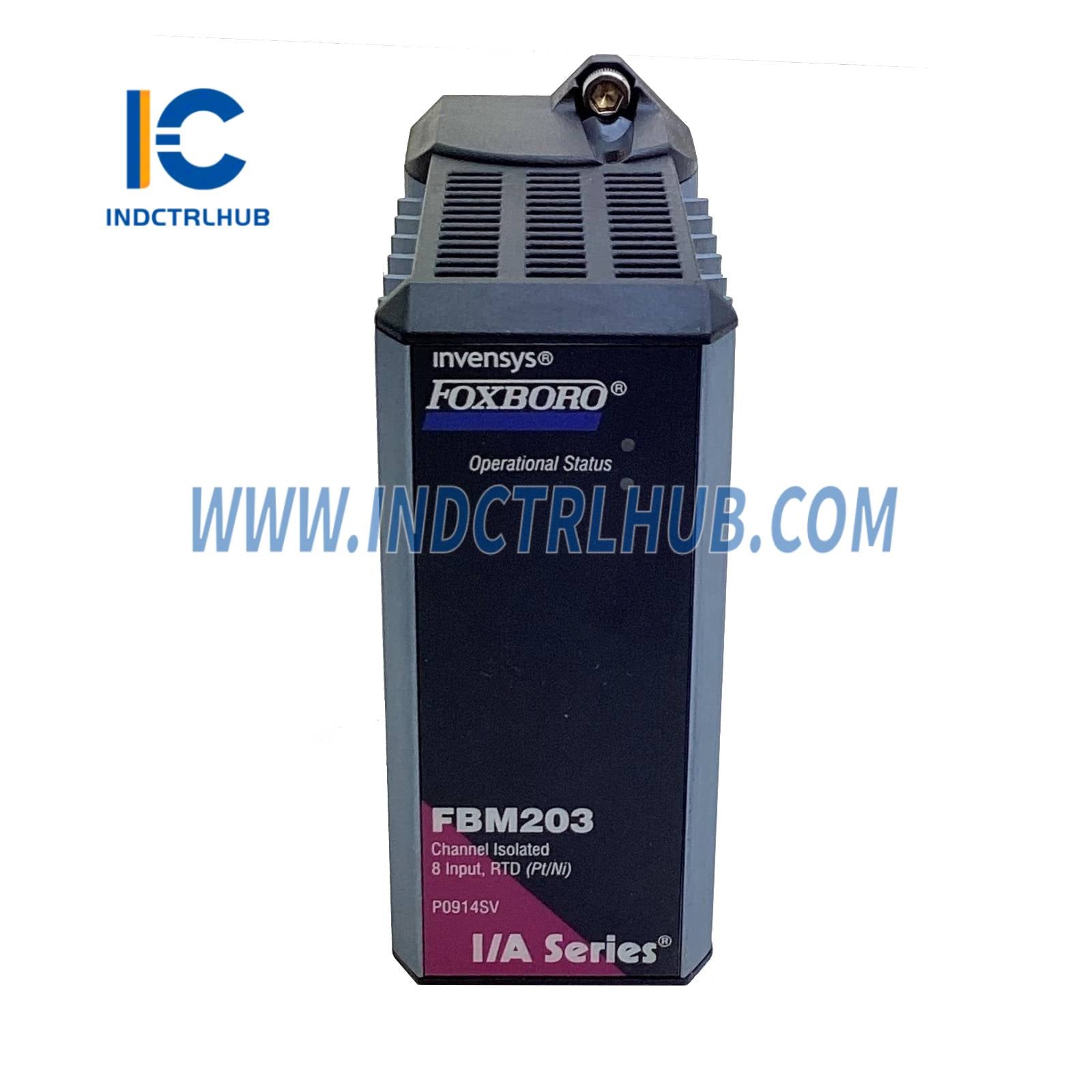

| Modellnummer | FBM203 P0914GR |
| Produkttyp | Platin/Nickel/Kupfer RTD Eingangsmodul |
| Funktion | Bietet acht RTD-Eingangskanäle für 2- oder 3-Draht-Sensoren (0 bis 320 Ohm) |
| Systemkompatibilität | Schnittstelle mit Foxboro DCS über redundanten 2 Mbps Fieldbus; kompatibel mit 200er Serie Basisträgern und 100er Serie Upgrades |
| Beinhaltete Komponenten | FBM203 Modul; benötigt separate TA und Kabel |
⚙️ Hardware-Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Eingangskanäle | 8 isolierte und unabhängige RTD-Eingangskanäle |
| Eingangsbereich | 0 bis 320 Ohm (320 Ohm = 64000 Zähler; Mindest-Überbereich 327,675 Ohm bei 65535 Zählern) |
| Sensorstrom | 0,19 mA DC nominal |
| Leitungswiderstand | 50 Ohm max. pro Leitung (Ungleichgewicht verringert Genauigkeit) |
| Analoge Genauigkeit | ±0,03% des Messbereichs |
| Temperaturkoeffizient der Genauigkeit | ±50 ppm/°C |
| Eingangssignal A/D-Wandlung | Unabhängiger Sigma-Delta-Wandler pro Kanal (neue Messung alle 25 ms) |
| Integrationszeitraum | Softwarekonfigurierbar |
| Gleichtaktunterdrückung | >125 dB bei 50 oder 60 Hz |
| Normalmodus-Unterdrückung | >95 dB bei 50 oder 60 Hz |
| Eingangskanal-Isolation | Galvanisch isoliert; hält 600 V AC für 1 Minute stand (nicht für Daueranschluss) |
| Visuelle Anzeigen | Rote und grüne LEDs für Modulstatus |
🔌 Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Eingangsspannungsbereich (redundant) | 24 V DC +5%, -10% |
| Verbrauch | 3 W (maximal) |
| Wärmeabgabe | 3 W (maximal) |
🌡️ Umwelt-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | Modul und TA (PA): -20 bis +70°C (-4 bis +158°F) |
| Lagerungstemperatur | -40 bis +70°C (-40 bis +158°F) |
| Relative Luftfeuchtigkeit | 5 bis 95% (nicht kondensierend) |
| Höhe (Betrieb) | -300 bis +3.000 m (-1.000 bis +10.000 ft) |
| Höhe (Lagerung) | -300 bis +12.000 m (-1.000 bis +40.000 ft) |
| Vibration | 7,5 m/s² (0,75 g) von 5 bis 500 Hz |
| Verschmutzung | Klasse G3 (stark) gemäß ISA S71.04, getestet nach EIA 364-65, Klasse III |
✅ Regulatorische Konformität
| Norm | Details |
|---|---|
| EMV | Europäische EMV-Richtlinie 2004/108/EG (vor April 2016), 2014/30/EU (nach April 2016); EN61326-1:2013 Klasse A Emissionen, industrielle Immunität |
| Produktsicherheit (UL) | UL/UL-C gelistet für Klasse I, Gruppen A-D, Division 2, T4; Klasse 2 gemäß NEC (NFPA Nr.70) und CSA C22.1 |
| Produktsicherheit (Europa) | Niederspannungsrichtlinie 2006/95/EG (vor April 2016), 2014/35/EU (nach April 2016); ATEX 94/9/EG (vor April 2016), 2014/34/EU (nach April 2016); DEMKO Ex nA IIC T4 für Zone 2 |
| RoHS-Konformität | Entspricht der europäischen RoHS-Richtlinie 2011/65/EU, einschließlich 2015/863, 2017/2102 |
| Marine Zertifizierung | ABS Typgenehmigt; Bureau Veritas zertifiziert für Umweltkategorie EC31 |
🛠️ Installation & Konfiguration
| Merkmal | Details |
|---|---|
| Montage | Montage auf DIN-Schiene oder 19-Zoll-Rack-Modul-Basisträger (4 oder 8 FBMs); unterstützt 100er Serie Umbaustrukturen |
| Abschlussbaugruppen | DIN-Schiene (Klemm-/Ringkabelschuh, PA) oder basisträgermontiert (Klemmung, PC/ABS) |
| Automatische Erkennung | Kommuniziert über redundanten 2 Mbps Fieldbus; schaltet automatisch auf aktiven Pfad um |
| Konfiguration | Analog-Eingangs-Anwendungsprogramm mit konfigurierbaren Änderungsratenbegrenzungen |
| Kalibrierung | Nicht erforderlich |
📡 Abschlussbaugruppen und Kabel
| Merkmal | Spezifikation |
|---|---|
| TA-Typen | Klemmung (PA: RH916XJ; PC/ABS: RH924WN); Ringkabelschuh (PA: P0917JM) |
| TA Verkabelung (DIN-Schiene, Klemmung) | Massiv/Mehrdrähtig: 0,2 bis 4 mm² / 0,2 bis 2,5 mm² (24 bis 12 AWG); Aderendhülsen: 0,2 bis 2,5 mm² |
| TA Verkabelung (Basisträger, Klemmung) | Massiv/Mehrdrähtig: 0,2 bis 1,5 mm² (24 bis 16 AWG); Aderendhülsen: 0,25 bis 0,75 mm² (mit Kragen), 0,2 bis 1,5 mm² (ohne) |
| TA Verkabelung (Ringkabelschuh) | #6 Anschlüsse (0,375 in); 0,5 bis 4 mm² (22 bis 12 AWG) |
| TA Zertifizierung | Typ 1: UL/UL-C Klasse I, Div 2, T4; DEMKO Ex nA IIC T4 (Zone 2); Typ 2: Nichtentzündliche Feldkreise, Klasse 2 |
| Kabeltypen | Typ 1 (P/PVC: -20 bis +80°C; LSZH: -40 bis +105°C) |
| Kabellängen | Bis zu 30 m (98 ft) |
| Kabelanschlüsse | Basisträger: 37-poliger D-Sub; TA: 25-poliger D-Sub |
🔧 Funktionale Spezifikationen
| Merkmal | Details |
|---|---|
| Eingangssignal | Unterstützt 2- oder 3-Draht RTD-Sensoren (Platin: DIN, SAMA, IEC; Nickel: SAMA; 100 Ohm nominal bei 0°C) |
| Prozess I/O Kommunikation | Redundanter 2 Mbps Fieldbus mit FCM oder FCP; schaltet automatisch auf aktiven Pfad um |
| 100er Serie Upgrade | Ersetzt 100er Serie FBM03A (3-Draht RTD); unterstützt TA oder TAA für bestehende Verkabelung |
📦 Bestellinformationen
| Feld | Details |
|---|---|
| Modellnummer | FBM203 (RH914SV, ersetzt wahrscheinlich P0914GR) |
| Enthält | FBM203 Modul (TA und Kabel separat bestellen) |
| TA Teilenummern | Klemmung: RH916XJ (DIN-Schiene), RH924WN (Basisträger); Ringkabelschuh: P0917JM |
