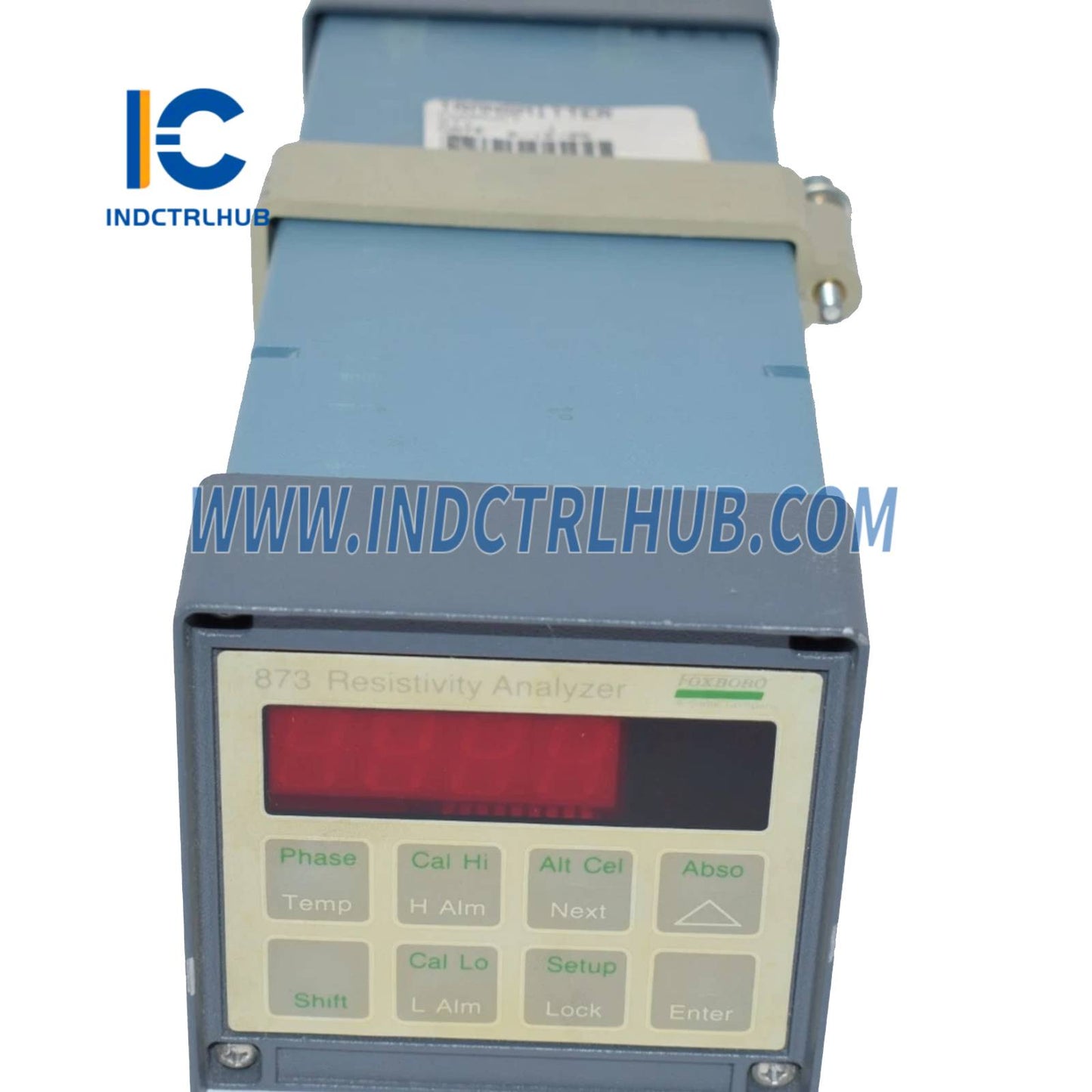

Product Description
📘 Produktübersicht
| Feld | Details |
|---|---|
| Hersteller | Invensys (Foxboro, jetzt Schneider Electric) |
| Modellnummer | 873RS-AIYFNZ-7 |
| Produkttyp | Elektrochemischer Analysator für Widerstandsmessungen |
| Funktion | Misst den Widerstand von wässrigen Lösungen mit automatischer Temperaturkompensation |
| Systemkompatibilität | Kompatibel mit 871CC-Sensoren (0,1 cm⁻¹ Zellfaktor); unterstützt Einzel- oder Doppelsensor-Konfigurationen |
| Enthaltene Komponenten | Analysegerät, optionaler hinterer Deckel (BS805QK für Kunststoffgehäuse) |
⚙️ Hardware-Spezifikationen
| Besonderheit | Spezifikation |
|---|---|

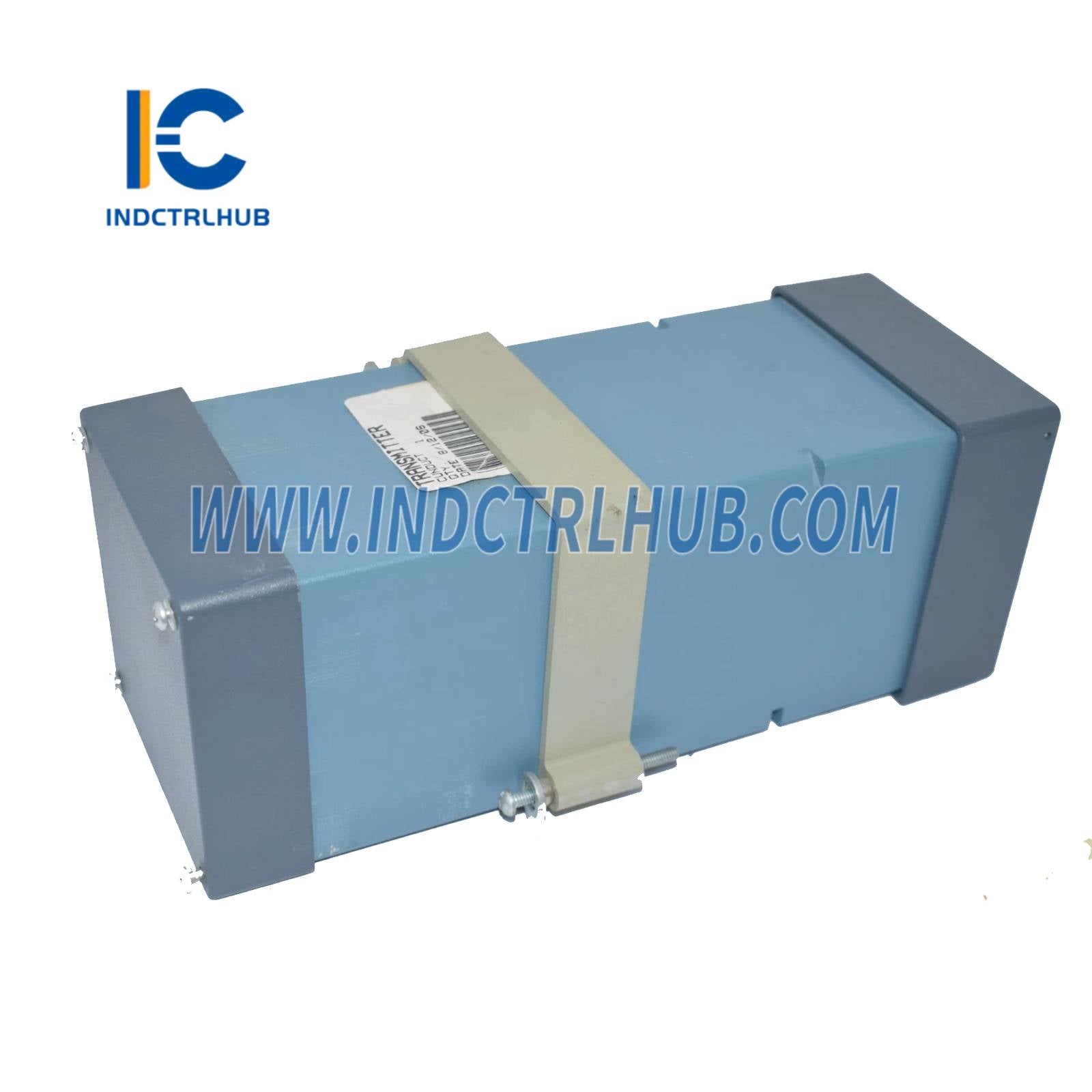

| Gehäusetyp | Metall (NEMA 4X, CSA Gehäuse 4X, IP-65), bewegliche Oberflächenmontage (Z-Option) |
| Maße | 92(H) × 92(B) × 259(L) mm (3,6 × 3,6 × 10,1 in) |
| Gewicht | 3,13 kg (6,9 lb) für bewegliche Oberflächenmontage |

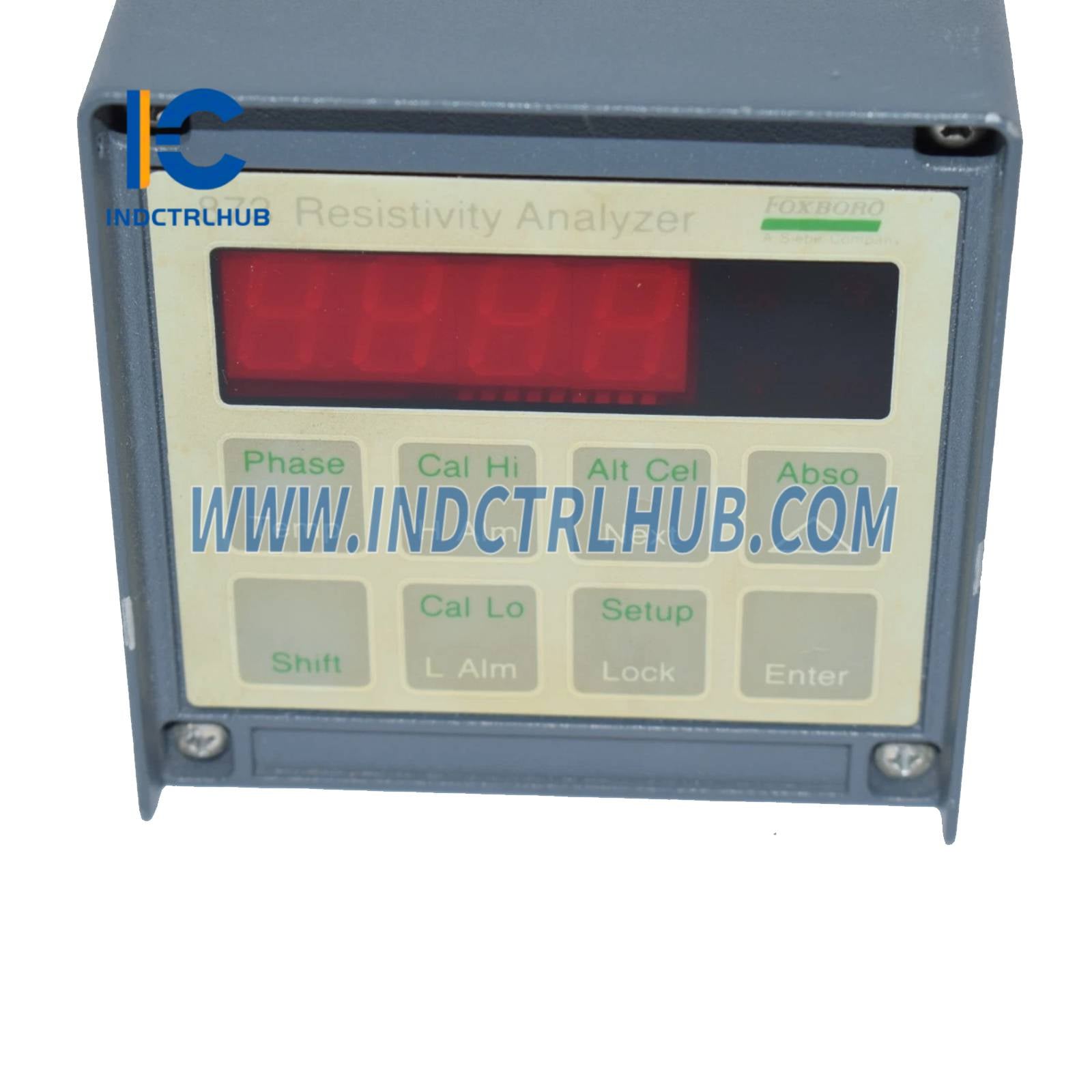

| Anzeige | Vierstellige rote LED (14,2 mm Höhe), sichtbar bis zu 6 m (20 ft) |
| Tastenfeld | 8 Tasten (6 mit Doppelfunktion); beinhaltet Shift, Abso, Temp, Enter, usw. |
| Sensoreingänge | Duale Sensoreingänge (Zelle 1 und Zelle 2) |
| Erinnerung | Nichtflüchtiger EEPROM für Betriebsparameter und Kalibrierdaten |
🔌 Elektrische Spezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Versorgungsspannung | 120 V AC (Option A) |
| Versorgungsfrequenz | 50 oder 60 Hz, ±3 Hz |
| Analoge Ausgänge | Zwei isolierte Ausgänge: 4–20 mA (I-Option); Ausgang #1 und #2 konfigurierbar |
| Alarmkontakte | Zwei Form-C-Kontakte, 5 A nichtinduktiv, 125 V AC/30 V DC (mindestens 1 A) |
| Ausgangsisolierung | Isolierte, aktive Ausgänge |
| RFI-Anfälligkeit | Entspricht der europäischen EMV-Richtlinie 89/336/EWG, wenn Kabel in geerdeten Leitungen verlegt sind |
📏 Messspezifikationen
| Besonderheit | Spezifikation |
|---|---|
| Messbereiche | 0–2.000, 0–5.000, 0–10.00, 0–20.00 MΩ·cm |
| Anzeigeeinheiten | MΩ·cm oder % (für Verhältnis oder % Ablehnung) |
| Temperaturbereich | Messbereich: -17 bis +150 °C (0 bis 302 °F); Kompensation: 0 bis 120 °C (32 bis 248 °F) |
| Genauigkeit | ±0,5 % des vollen Messbereichs bei 25 °C |
| Ansprechzeit | 3 s für 90 % Änderung (Einzelsensor, keine Dämpfung); 7 s (Doppelsensor) |
| Dämpfung | Konfigurierbar: 0, 10, 20, 40, 80, 160 s |
🔧 Konfiguration und Kalibrierung
| Besonderheit | Details |
|---|---|
| Konfigurationsmodus | Ermöglicht das Einstellen des Messbereichs, der Alarme, der Diagnostik und der Ausgangscharakterisierung |
| Sicherheit | Benutzerkonfigurierbarer Sicherheitscode (Standard: 0800) |
| Kalibrierung | Elektronische Bankkalibrierung; sensorspezifische Kalibrierung mit tCF und CF |
| Sensor-Kompatibilität | 871CC Sensoren (A2–F2: 100 kΩ Thermistor; K2–M2: Pt 100 RTD) |
| Zellfaktor (CF) | Werkseinstellung: 0,1000 cm⁻¹; einstellbar für spezifischen Sensor |
| Temperaturkompensation | Ultrareines Wasser Korrektur bezogen auf 25 °C oder absolut (keine Kompensation) |
🌡️ Umweltangaben
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -25 bis +55 °C (-13 bis +131 °F) |
| Lagertemperatur | Nicht im Dokument angegeben |
| Relative Luftfeuchtigkeit | 5 bis 95 %, nicht kondensierend |
| Schutzart | NEMA 4X, CSA Gehäuse 4X, IEC IP-65 (Metallgehäuse) |
✅ Zertifizierungen
| Standard | Details |
|---|---|
| FM | Allgemeiner Zweck (FGZ); Nichtentzündbar Klasse I, II, Div. 2, Gruppen A–D, F, G, T6 |
| CSA (Kanada) | Klasse I, Abteilung 2, Gruppen A–D, T6 (für 24 V, 100 V, 120 V AC) |
| EMV | Entspricht der europäischen EMV-Richtlinie 89/336/EWG (mit geeignetem Kabelschutzrohr) |
| RoHS/WEEE | Von der RoHS-Richtlinie ausgenommen; entspricht der WEEE-Richtlinie |
🛠️ Installation
| Besonderheit | Details |
|---|---|
| Montageoptionen | Bewegliche Oberflächenmontage (Z); unterstützt auch Paneel, Rohr, feste Oberfläche (nur Metall) |
| Verdrahtung | Sensor-, Strom- und Alarmkabel zu TB1, TB2, TB3, TB4; separate Leitungen für Sensor/Ausgang und Strom/Alarme |
| Leitungsanforderungen | 1/2-Zoll starres Metall oder halbstarfer Kunststoff; spezielle Armaturen (z. B. T&B #370) |
| Erdung | Die äußere Elektrode (grünes Kabel) muss für Hochspannungsanwendungen geerdet werden |
🚨 Alarme und Diagnostik
| Besonderheit | Details |
|---|---|
| Alarm | Zwei konfigurierbare Alarme (HAC, LAC); Einstellpunkte verstellbar von 0 bis Vollskala |
| Alarmtimer | Auslöser-, Fütterungs- und Verzögerungs-Timer (0–99 Min., 0–9 Zehntel/Hundertstel) |
| Hysterese | 0–99 % des vollen Skalenbereichs, konfigurierbar |
| Fehlercodes | Fehler 1 (Instrumentenfehler), Fehler 2 (Temperaturfehler), Fehler 3 (Bereichsfehler), Fehler 4 (Kalibrierungsfehler) |
| Diagnose | Fehlerbehebung bei störenden Signalen, falschen Messwerten, Gasblasen usw. |
📦 Bestellinformationen
| Feld | Details |
|---|---|
| Modellnummer | 873RS-AIYFNZ-7 |
| Code-Aufschlüsselung | A: 120 V Wechselstrom; I: 4–20 mA Ausgänge; Y: Rohrmontage; F: Optionale Funktion; NZ: Bewegliche Oberflächenmontage; -7: Zusätzliche Optionen (nicht im Dokument beschrieben) |
| Zubehör | Optionale Sturmtür, Widerstands-Kit zur Kalibrierung, hintere Abdeckung (Kunststoffgehäuse) |
