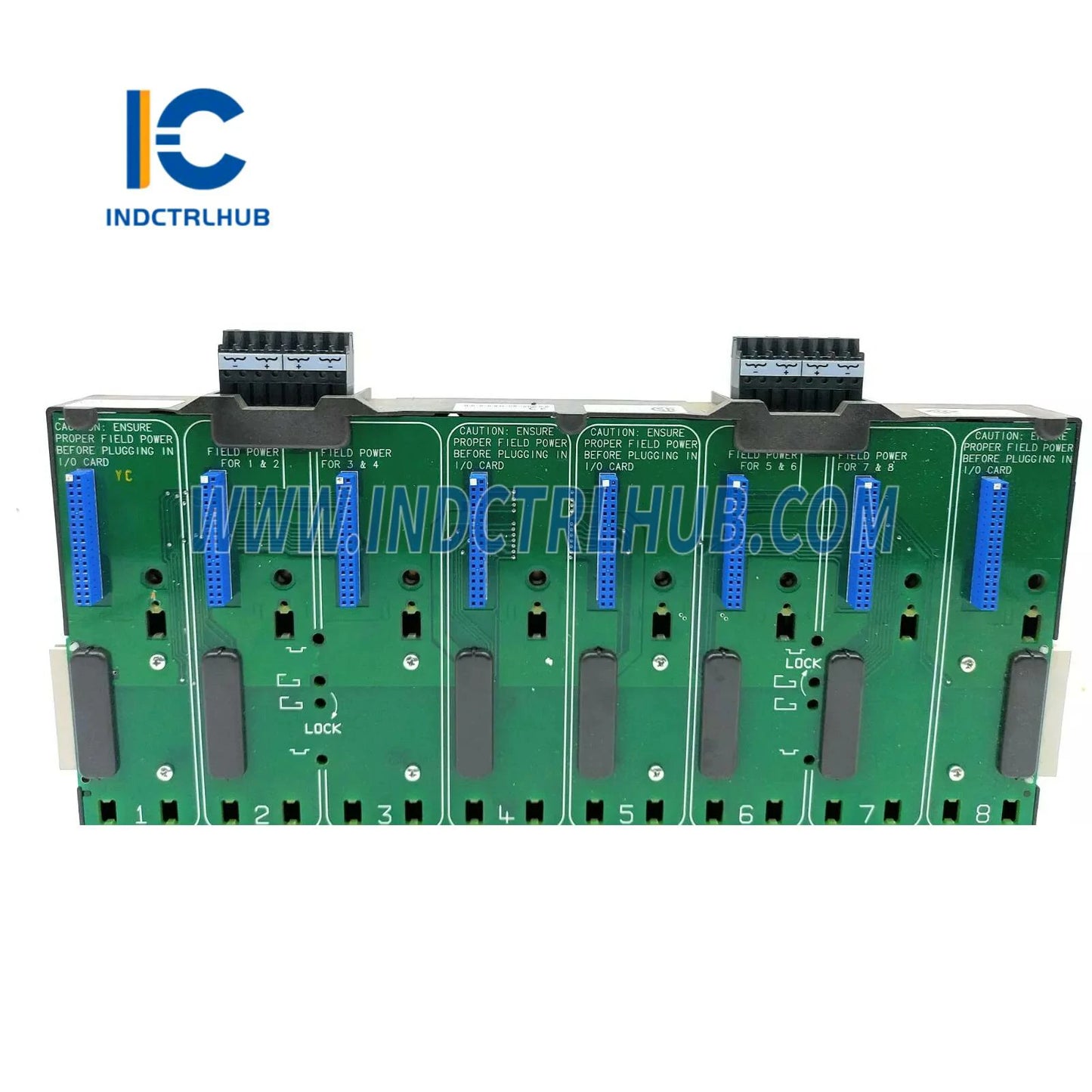

Emerson VE4050S2K1C0 KJ4001X1-BE1 12P0818X042 8-Breit I/O-Träger
Emerson VE4050S2K1C0 KJ4001X1-BE1 12P0818X042 8-Breit I/O-Träger
Manufacturer: Emerson
Product No.: KJ4001X1-BE1
Condition:1000 auf Lager
Product Type: 8 Breite I/O Träger mit Schutzleiste
Product Origin: 6954789045678
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Unterstützung
- 30-Tage Rückgabe
- Schneller Versand
Emerson VE4050S2K1C0 KJ4001X1-BE1 12P0818X042 8-fach breiter I/O-Träger mit Abschirmstange
Der Emerson VE4050S2K1C0 KJ4001X1-BE1 (Teilenummer: 12P0818X042) ist ein hochdichter horizontaler I/O-Träger, der für DeltaV S-Serie verteilte Steuerungssysteme entwickelt wurde. Dieser 8-fach breite Träger bietet mechanische Montage, elektrische Backplane-Konnektivität und elektromagnetische Abschirmung für bis zu acht I/O-Module, was kompakte Schaltschranklayouts und eine effiziente Feldverdrahtungsorganisation in Prozessautomatisierungsanlagen ermöglicht.
Trägerarchitektur & Design
Der VE4050S2K1C0 verfügt über ein robustes Aluminium-Extrusionsgehäuse mit integriertem LocalBus-Backplane, das eine Hochgeschwindigkeitskommunikation zwischen I/O-Modulen und DeltaV-Controllern ermöglicht. Die enthaltene Abschirmstange (KJ4001X1-BE1) bietet umfassenden EMI/EMV-Schutz, indem sie eine durchgehende geerdete Barriere zwischen der Steuerelektronik und den Feldverdrahtungsfächern schafft – entscheidend für die Aufrechterhaltung der Signalqualität in elektrisch störungsintensiven Industrieumgebungen.
Strukturelle Merkmale:
- 8-Steckplatz horizontaler Träger für S-Serie I/O-Module und CHARMs
- Integriertes LocalBus-Backplane mit redundanten Kommunikationswegen
- Abschirmstangenbaugruppe mit 360-Grad-EMV/EMI-Schutz
- Hutschienenmontage mit Schnappverschluss-Befestigungsmechanismus
- Farbcodierte Slot-Kennzeichnung für schnelle Modulidentifikation
- Hot-Swap-Fähigkeit für Online-Modulwechsel ohne Systemabschaltung
- Belüftungskanäle für passive Konvektionskühlung
- Erdungsbolzen für niederohmige Erdverbindungen
Technische Spezifikationen
| Trägertyp | 8-Breiten horizontaler I/O-Träger mit Abschirmleiste |
| Modulkapazität | 8 Slots für S-Serie I/O-Karten oder CHARM-Module |
| Backplane-Typ | LocalBus mit redundanten Kommunikationskanälen |
| Datenrate | 12 Mbps pro LocalBus-Segment |
| Abschirmleiste | KJ4001X1-BE1 integrierte EMI/RFI-Barriere |
| Montage | 35 mm DIN-Schiene (EN 50022 Standard) |
| Abmessungen | 420 mm (B) × 180 mm (H) × 120 mm (T) |
| Gewicht | 1,2 kg (nur Träger, Module nicht enthalten) |
| Betriebstemperatur | -40°C bis +70°C Umgebungstemperatur |
| Luftfeuchtigkeit | 5-95 % rF nicht kondensierend |
| Vibrationsfestigkeit | IEC 60068-2-6: 2g, 10-150 Hz |
| Zertifizierungen | UL/CSA, CE, ATEX Zone 2, IECEx, SIL 2 fähig |
Systemintegrationsvorteile
Hohe Dichte der I/O-Konsolidierung: Das 8-Slot-Design maximiert die I/O-Dichte bei gleichzeitiger Zugänglichkeit für Verkabelung und Wartung. Ein einzelner Träger kann bis zu 256 diskrete I/O-Punkte oder 64 analoge Kanäle aufnehmen und reduziert die Schrankfläche um 40 % im Vergleich zu herkömmlichen 4-Breiten-Trägerarchitekturen.
Elektromagnetische Verträglichkeit: Die Abschirmleiste bildet eine physikalische und elektrische Barriere zwischen empfindlicher Steuerungselektronik und Feldverkabelung, verhindert leitungsgebundene und abgestrahlte EMI und schützt so analoge Messungen und digitale Kommunikation. Diese Abschirmung ist essenziell bei Anwendungen in der Nähe von VFDs, Schweißgeräten und Hochleistungs-Schaltgeräten.
Redundante LocalBus-Architektur: Doppelte LocalBus-Kanäle bieten fehlertolerante Kommunikation zwischen I/O-Modulen und Steuerungen. Fällt ein Bussegment aus, schaltet der Träger automatisch innerhalb von 50 ms auf den Backup-Pfad um, um eine unterbrechungsfreie Prozesssteuerung in sicherheitskritischen Anwendungen zu gewährleisten.
Anwendungsszenarien
Verteilte I/O-Schränke: Einsatz in feldmontierten Anschlusskästen und entfernten I/O-Gehäusen zur Minimierung der Verkabelung von Feldgeräten zum Kontrollraum. Der Träger unterstützt mit seinem weiten Betriebstemperaturbereich Außeninstallationen in klimatisierten NEMA 4X-Gehäusen.
Skid-Montierte Systeme: Integration in vormontierte Ausrüstungsskids für Kompressorstationen, Pumpmodule und Analysatorschutzhütten. Kompaktes Design passt in Standard-19-Zoll-Relaisgestelle und Instrumententafeln mit minimalen Tiefenanforderungen.
Nachrüstinstallationen: Ersetzen Sie Altsysteme in Brownfield-Upgrades und nutzen Sie vorhandene Feldverdrahtung und Schaltschrankinfrastruktur weiter. Die Montage auf der DIN-Schiene ermöglicht eine schnelle Installation ohne kundenspezifische Schaltschrankänderungen.
Sicherheitsinstrumentierte Systeme (SIS): Unterstützt SIL-zertifizierte Anwendungen, wenn mit zertifizierten Sicherheits-I/O-Modulen bestückt. Die Diagnosefunktionen des Trägers überwachen die Integrität der Backplane-Kommunikation und den Modulzustand zur Einhaltung der IEC 61508 Anforderungen.
Kompatible I/O-Module & CHARMs
Der VE4050S2K1C0 akzeptiert alle DeltaV S-Serie I/O-Karten einschließlich diskreter Ein-/Ausgänge (VE4001/VE4002), analoger Ein-/Ausgänge (VE4003/VE4005) und spezialisierter Module für RTD, Thermoelement, HART und Profibus DP-Kommunikation. CHARMs (CHARakterisierungs-Module) Technologie ermöglicht feldkonfigurierbare I/O-Persönlichkeitsänderungen ohne Hardwareaustausch und bietet maximale Flexibilität bei der Inbetriebnahme und zukünftigen Erweiterungen.
Jeder Steckplatz verfügt über kodierte Steckverbinder, die eine falsche Moduleinsetzung verhindern, während LED-Anzeigen den Stromstatus, die Kommunikationsgesundheit und Fehlerzustände für eine schnelle Fehlerbehebung während des Starts und der Wartung anzeigen.
Verwandte DeltaV Trägerprodukte
| Produktmodell | Beschreibung | Produktlink |
|---|---|---|
| VE4050S2K1C0 Logic Solver | 8-Breiter horizontaler Logic Solver-Träger für SIS | Produkt ansehen |
| VE4050E1C0 | 8-Breiter I/O-Schnittstellenträger (Standardversion) | Produkt ansehen |
| VE4055S2C0 | 8-Breiter vertikaler I/O-Träger für platzbeschränkte Schaltschränke | Produkt ansehen |
Installation & Konfiguration
Der Träger wird vollständig montiert mit vorinstallierter Abschirmleiste und werksgetesteten Backplane-Steckverbindern geliefert. Die Installation erfordert nur die Montage auf der DIN-Schiene und den Anschluss des LocalBus-Kabels an vorgelagerte Isolatoren oder Controller. Die Feldverdrahtung endet an den Klemmenblöcken des I/O-Moduls mit klar gekennzeichneten Kanalzuweisungen, die den DeltaV I/O-Dokumentationsstandards entsprechen.
Konfiguration über DeltaV Explorer erkennt automatisch installierte Module und weist I/O-Adressen basierend auf der physischen Steckplatzposition zu. Hot-Swap-Fähigkeit ermöglicht den Modulwechsel während des Betriebs, ohne benachbarte Kanäle zu stören oder einen Controller-Neustart zu erfordern.
Qualitätssicherung & Support
Werksgetestet nach IEC 61131-2 Umweltstandards mit vollständigem Burn-in und Funktionsprüfung. Wird mit Installationsdokumentation, Erdungsspezifikationen und LocalBus-Verdrahtungsdiagrammen geliefert. Unterstützt durch 24 Monate Garantie, die Herstellungsfehler und Leistungsspezifikationen abdeckt.
Globaler technischer Support bietet Unterstützung bei der Systemgestaltung, Optimierung der Schrankanordnung und Fehlerbehebung für komplexe verteilte I/O-Architekturen.
