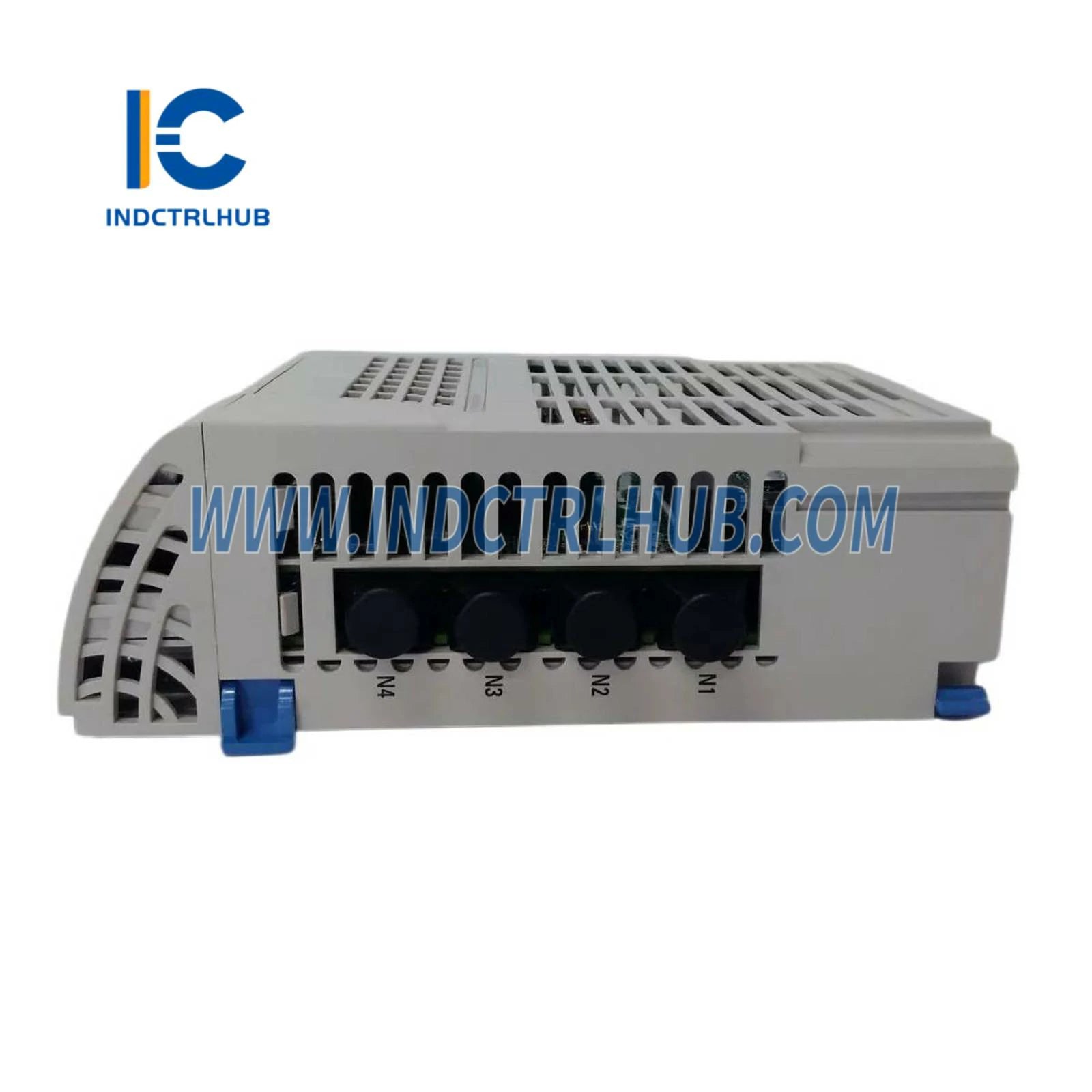

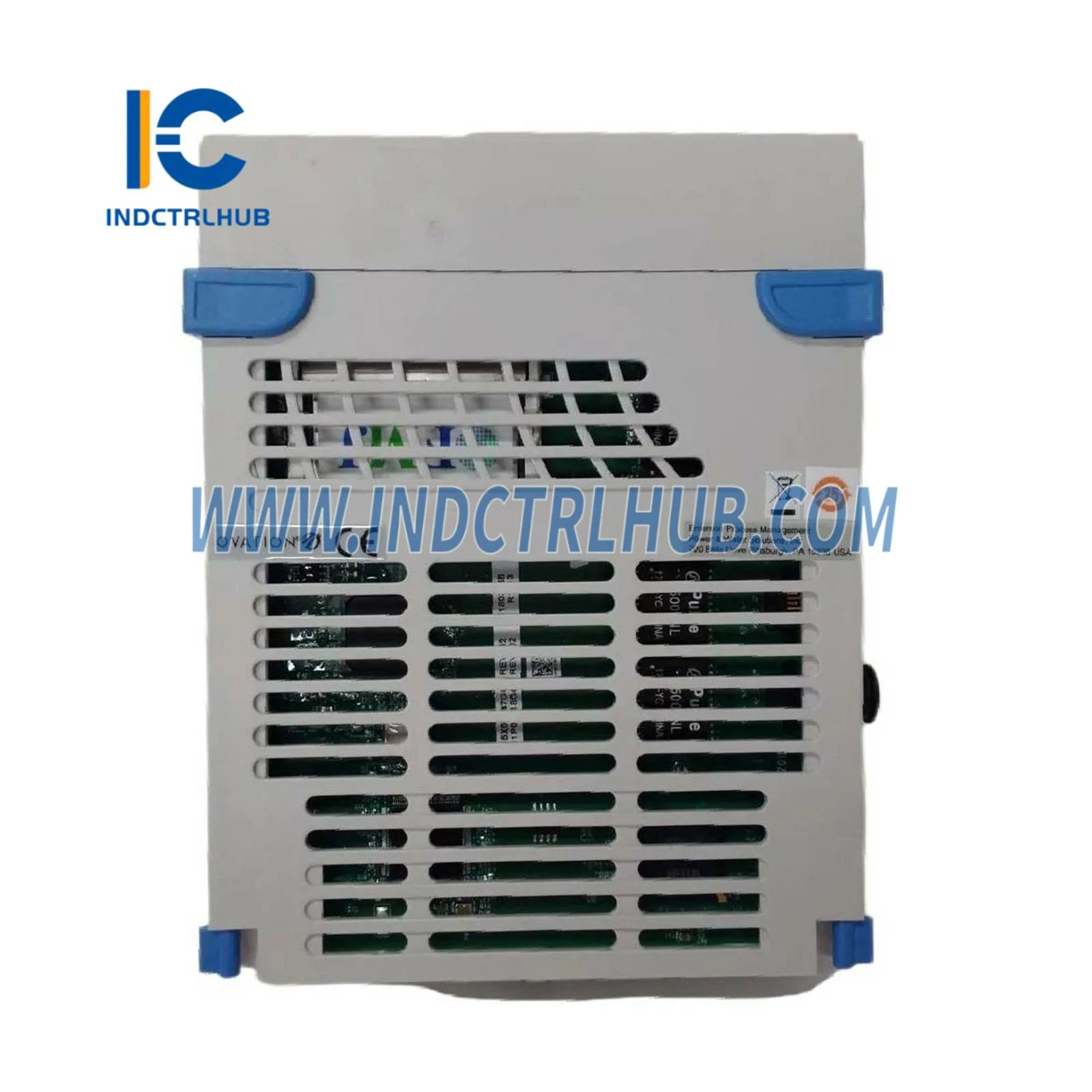

Emerson 5X00481G04 Ovation OCR1100 Steuerungs-CPU-Karte

Emerson 5X00481G04 Ovation OCR1100 Controller CPU-Karte

Die Emerson 5X00481G04 ist eine Hochleistungs-CPU-Karte, die für das verteilte Steuerungssystem Ovation OCR1100 (Ovation Controller Rack 1100) entwickelt wurde. Basierend auf der industrieweiten CompactPCI-Architektur liefert dieses Prozessormodul deterministische Steuerungsausführung für bis zu 32.000 I/O-Punkte und verwaltet gleichzeitig fünf unabhängige Prozesssteuerungsaufgaben, wodurch es das Rechenzentrum von mission-kritischen industriellen Automatisierungssystemen bildet.

Technische Spezifikationen

• Modellnummer: 5X00481G04
• Controller-Plattform: Ovation OCR1100 (Ovation Controller Rack 1100)
• Architektur: CompactPCI 3U Formfaktor mit Hot-Swap-Fähigkeit
• Prozessortyp: Hochleistungs-Industrie-CPU mit erweitertem Temperaturbereich
• I/O-Kapazität: Bis zu 32.000 Prozess-I/O-Punkte pro Controller
• Ausführung von Steuerungsaufgaben: 5 gleichzeitige Prozesssteuerungsaufgaben mit Prioritätsplanung
• Scanzyklus: Konfigurierbar von 100 ms bis 10 Sekunden pro Steuerungsschleife
• Speicher: Onboard-RAM für Steuerungslogik, historische Datenpufferung und Diagnostik
• Kommunikationsschnittstellen: Doppelte Ethernet-Ports für redundante Netzwerkanbindung
• Betriebstemperatur: 0°C bis +60°C (+32°F bis +140°F)
• Stromverbrauch: Niedrigenergie-Design für thermische Effizienz in rackmontierten Konfigurationen
• Diagnose-LEDs: Status-, Aktivitäts-, Fehler- und Kommunikationsanzeigen
• Konformität: CE-, UL-, CSA-, ATEX-zertifiziert für den globalen Industrieeinsatz
• MTBF: >200.000 Stunden bei Dauerbetrieb

Architektur & Systemintegration

Die 5X00481G04 CPU-Karte fungiert als zentrale Verarbeitungseinheit im Ovation OCR1100 Controller-Chassis. Sie führt Regelungsalgorithmen, sequentielle Logik, Chargenverwaltung und fortschrittliche Prozesssteuerungsstrategien aus und gewährleistet dabei die Echtzeitkommunikation mit verteilten I/O-Subsystemen, Bedienarbeitsplätzen und Unternehmenssystemen.

Die CompactPCI-Backplane-Architektur bietet eine Hochgeschwindigkeits-Datenübertragung zwischen der CPU-Karte und Begleitmodulen wie I/O-Schnittstellenkarten, Kommunikationsprozessoren und Redundanzmodulen. Dieses modulare Design ermöglicht eine flexible Systemskalierung und vereinfachte Wartung durch hot-swap-fähigen Komponentenwechsel.

Wesentliche Merkmale & Leistungs-vorteile

• Umfangreiche I/O-Verwaltung: Verwaltet bis zu 32.000 I/O-Punkte von einem einzigen Controller, reduziert den Hardware-Footprint und vereinfacht die Systemarchitektur
• Multitasking-Fähigkeit: Führt fünf unabhängige Steuerungsaufgaben gleichzeitig mit deterministischer Zeitsteuerung und prioritätsbasierter Planung aus
• Redundanzunterstützung: Kompatibel mit dual-redundanten Steuerungskonfigurationen für fehlertoleranten Betrieb in kritischen Prozessen
• Hot-Swap-Technologie: Feldersetzbar ohne Systemabschaltung, ermöglicht Wartung während des Produktionsbetriebs
• Fortschrittliche Diagnostik: Kontinuierliche Selbstüberwachung erkennt Prozessorfehler, Speicherfehler und Kommunikationsausfälle mit automatischer Alarmgenerierung
• Deterministische Leistung: Echtzeitbetriebssystem gewährleistet vorhersehbare Scanzyklusausführung unabhängig von der Systemauslastung
• Cybersecurity-Funktionen: Integrierte Sicherheitsprotokolle schützen vor unbefugtem Zugriff und Cyberbedrohungen

Industrielle Anwendungsszenarien

Raffinerie-Prozesssteuerung: In der Erdölraffination steuert die 5X00481G04 komplexe Destillationskolonnenregelungen, katalytische Crackereinheiten und Mischvorgänge. Die Fähigkeit des Controllers, 32.000 I/O-Punkte zu verwalten, ermöglicht die Konsolidierung mehrerer Prozesseinheiten auf einer einzigen Steuerungsplattform, was die Ingenieurskomplexität reduziert und die Betriebstransparenz verbessert. Fünf gleichzeitige Steuerungsaufgaben führen Rohöleinheitsteuerung, Produktmischung, Versorgungsmanagement, Sicherheitsverriegelungen und Emissionsüberwachung simultan aus.

Automatisierung von Kraftwerken: Für GuD-Kraftwerksanlagen koordiniert die CPU-Karte die Kesselverbrennungsregelung, Dampfturbinensteuerung, das Management des Abhitzedampferzeugers (HRSG) und die Emissionskontrollsysteme. Der deterministische Scanzyklus gewährleistet eine präzise Kraftstoff-Luft-Verhältnisregelung für optimale Effizienz und Emissionskonformität. Redundante Steuerungskonfigurationen sorgen für einen kontinuierlichen Betrieb während Wartungsarbeiten oder bei Komponentenfehlern.

Chemische Chargenverarbeitung: In der Spezialchemie fertigung führt die 5X00481G04 komplexe Chargenrezepte aus, die sequentielle Operationen, Temperaturanstieg, Druckregelung und das Timing der Reagenzienzugabe umfassen. Die Multitasking-Architektur ermöglicht die gleichzeitige Steuerung mehrerer Chargenreaktoren, die jeweils unabhängige Rezepte verfolgen und dabei gemeinsame Versorgungs- und Rohstoffsysteme nutzen. Die Rezeptverwaltung und Chargenberichterstattung integrieren sich nahtlos in werkweite MES-Systeme.

Pharmazeutische Produktion: Für FDA-regulierte pharmazeutische Fertigung bietet der Controller validierte Steuerungsausführung mit elektronischen Chargenprotokollen, Audit-Trails und 21 CFR Teil 11 Konformität. Die deterministische Leistung der CPU-Karte gewährleistet reproduzierbare Chargenausführung, die für Produktqualität und regulatorische Anforderungen entscheidend ist. Fortschrittliche Diagnostik und Selbstüberwachung unterstützen Validierungsdokumentation und kontinuierliche Prozessverifikation.

Zellstoff- & Papierfabriken: In integrierten Zellstoff- und Papierbetrieben steuert die 5X00481G04 die Verdauerkontrolle, Bleichsequenzen, Stoffaufbereitung und Papiermaschinenregelung. Die hohe I/O-Kapazität konsolidiert die Steuerung mehrerer Prozessbereiche, einschließlich Holzhandhabung, Zellstoffherstellung, Chemikalienrückgewinnung und Papierproduktion, unter einer einheitlichen Steuerungsplattform. Die Echtzeitkoordination zwischen den Prozessbereichen optimiert die Faser-Ausbeute und Produktqualität.

Technische Lösungen & Steuerungsstrategien

Regelungsausführung: Die CPU-Karte führt PID-Regelkreise mit konfigurierbaren Einstellparametern, Anti-Windup-Logik und Kaskadenregelungsfunktionen aus. Fortschrittliche Regelalgorithmen wie Feedforward-Kompensation, Verhältnisregelung und Split-Range-Regelung werden über grafische Funktionsblockprogrammierung implementiert. Die Ausführungszeit der Regelkreise ist deterministisch und unabhängig von der Systembelastung, was eine konsistente Regelungsleistung sicherstellt.

Sequenzielle Logik & Verriegelungen: Sicherheitsverriegelungen, Freigabelogik und Anlagenabläufe werden mittels Kontaktplan oder Funktionsblockdiagrammen programmiert. Der Controller bewertet Verriegelungsbedingungen in jedem Scan-Zyklus und führt Schutzmaßnahmen innerhalb von Millisekunden nach Fehlererkennung aus. Die Ereignisfolgenaufzeichnung erfasst den genauen Zeitpunkt von Prozessstörungen zur Ursachenanalyse.

Redundanz & Failover: Bei Einsatz in redundanten Paaren arbeiten die 5X00481G04 CPU-Karten in Active-Standby- oder Active-Active-Konfigurationen. Die automatische Synchronisation hält identische Steuerzustände zwischen redundanten Prozessoren aufrecht. Das Failover erfolgt innerhalb eines Scan-Zyklus und gewährleistet eine unterbrechungsfreie Übertragung sowie kontinuierliche Prozesssteuerung während des Controller-Wechsels.

Kommunikation & Integration: Duale Ethernet-Schnittstellen unterstützen redundante Netzwerkverbindungen zu Bedienarbeitsplätzen, Engineering-Stationen und Unternehmenssystemen. OPC DA/UA-Server ermöglichen die Integration mit Drittanbieter-SCADA-Systemen, Historianern und MES-Plattformen. Modbus TCP, HART-IP und Foundation Fieldbus HSE Protokolle bieten Konnektivität zu Feldgeräten und Altsystemen.

Systemkonfiguration & Inbetriebnahme

Die 5X00481G04 CPU-Karte wird mit Emersons Ovation Developer Studio Engineering-Software konfiguriert. Steuerungsstrategien werden mittels grafischer Funktionsblockdiagramme, Kontaktplan oder strukturierter Textprogrammiersprachen entwickelt. Die Engineering-Umgebung bietet Simulationsmöglichkeiten für Offline-Tests vor der Bereitstellung in Produktionssystemen.

Während der Inbetriebnahme erkennt die CPU-Karte automatisch I/O-Module im Steuerungsnetzwerk und überprüft die Konfigurationskonsistenz. Eingebaute Diagnosen prüfen Prozessorbetrieb, Speicherintegrität und Kommunikationspfad-Gesundheit. Basisleistungsmetriken werden während der Inbetriebnahme festgelegt, um die Systemgesundheit fortlaufend zu überwachen.

Wartung & Lebenszyklusmanagement

Die 5X00481G04 erfordert aufgrund ihres festkörperbasierten Designs ohne bewegliche Teile nur minimalen vorbeugenden Wartungsaufwand. Vierteljährliche Inspektion der LED-Anzeigen und jährliche Überprüfung der Kommunikationspfad-Redundanz gewährleisten dauerhafte Zuverlässigkeit. Firmware-Updates werden über die Engineering-Arbeitsstation bereitgestellt, ohne dass bei redundanten Konfigurationen ein Controller-Shutdown erforderlich ist.

Echte Emerson-Ersatz-CPU-Karten erhalten Systemzertifizierungen, bewahren Garantieansprüche und gewährleisten Kompatibilität mit bestehenden Steuerungsstrategien. Werksprüfungen und Qualitätssicherung bestätigen die Prozessorleistung vor dem Versand.

Fehlerbehebung & Diagnostik

Die CPU-Karte bietet umfassende Diagnosefunktionen, die über Bedienerschnittstellen und Engineering-Arbeitsstationen zugänglich sind. Prozessorbelastungsmetriken, Speicherauslastung und Scanzykluszeiten werden kontinuierlich überwacht. Kommunikationsstatistiken erfassen Netzwerkfehler, Wiederholungsversuche und Bandbreitennutzung. Ereignisprotokolle zeichnen Systemalarme, Konfigurationsänderungen und Bedieneraktionen mit Millisekunden-Zeitstempeln für forensische Analysen auf.

Warum INDUSTRIAL CONTROL HUB wählen?

• ✓ Echte Emerson-Komponenten: Werksversiegelte CPU-Karten mit vollständiger Rückverfolgbarkeit und OEM-Zertifizierungen
• ✓ Globales Logistiknetzwerk: Beschleunigter Versand zu Industrieanlagen in den USA, Großbritannien, EU und Asien-Pazifik
• ✓ Technische Anwendungshilfe: Expertenberatung für Systemdesign, Konfiguration und Fehlerbehebung
• ✓ Wettbewerbsfähige Preise: Direkte Beschaffung gewährleistet optimalen Wert für kritische Steuerungssystem-Ersatzteile
• ✓ Qualitätssicherung: Funktionstests vor dem Versand bestätigen Prozessorbetrieb und Firmware-Integrität
• ✓ Langfristige Verfügbarkeit: Umfangreicher Lagerbestand aktueller und älterer Ovation-Controller-Komponenten
• ✓ Schnelle Reaktion: Notfall-Ersatzteilunterstützung bei ungeplanten Ausfällen und kritischen Störungen
