Product Description
Produktübersicht
- Hersteller: Bently Nevada

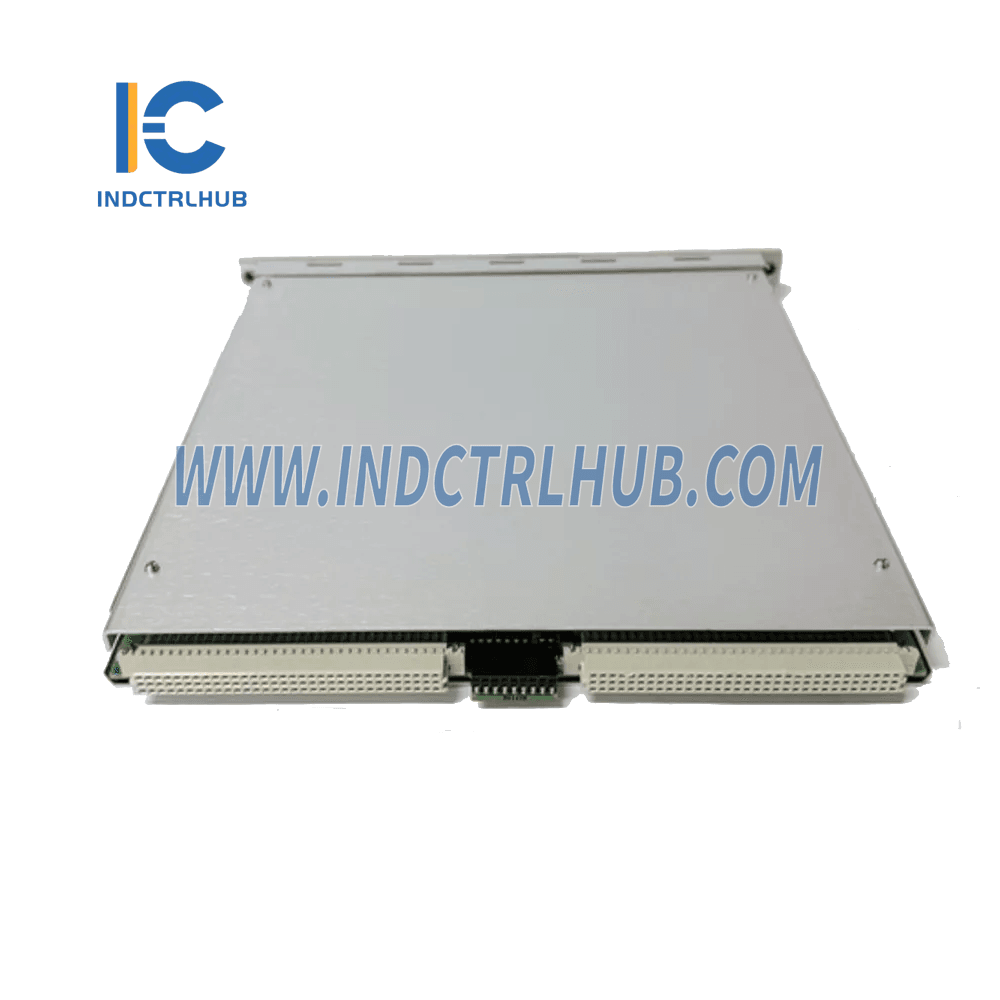

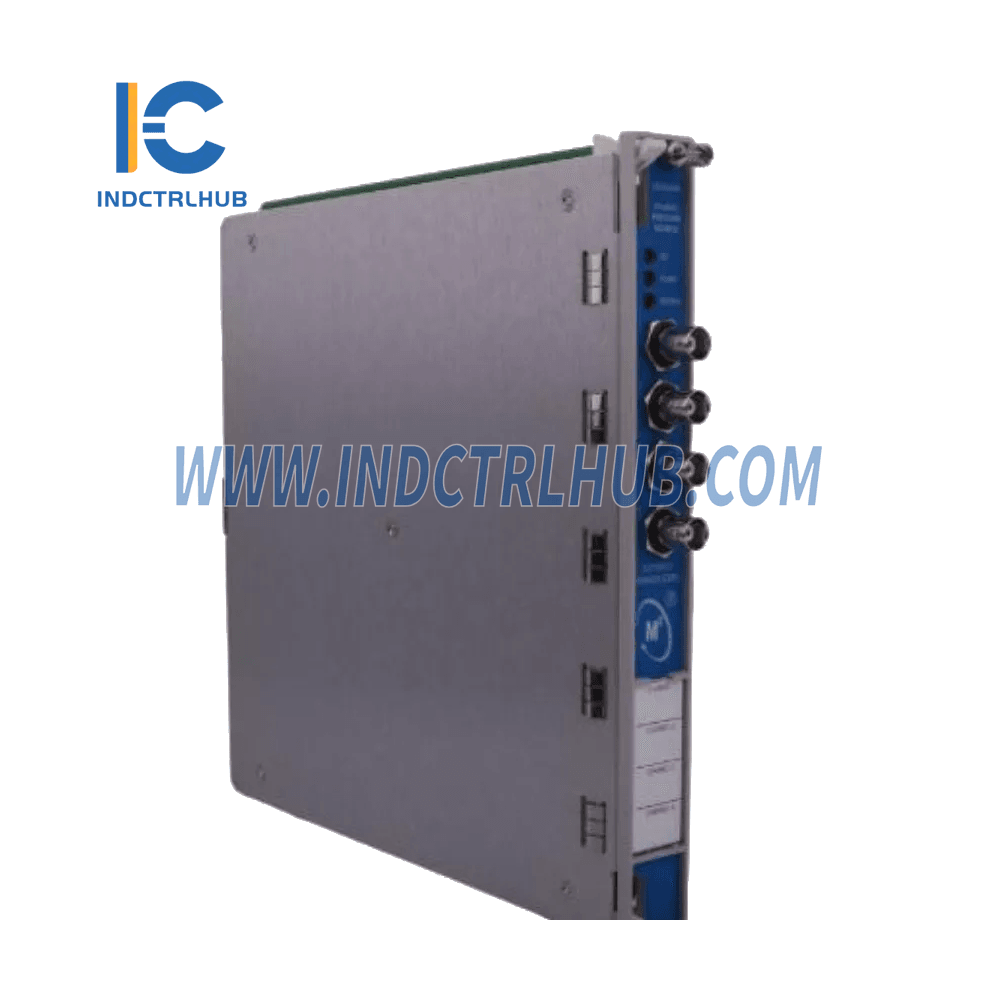

- Modell: 3500/46M Hydro Monitor
- Typ: Vier-Kanal-Modul
-
Funktion:
- Überwacht und analysiert Signale von Näherungs-, seismischen, dynamischen Druck- und Luftspaltsensoren.
- Verarbeitet und konditioniert Eingangssignale, um Messungen von Vibration, Position, statischem Druck und dynamischem Druck bereitzustellen.
- Vergleicht konditionierte Signale mit benutzerkonfigurierbaren Alarmgrenzwerten zum Maschinenschutz.
- Die Hydro Radial Vibration-Kanäle umfassen die Möglichkeit, die Wellenlückenbewegung mit der NX-Amplitude zu kombinieren, was eine effektive Überwachung und Alarmierung in Szenarien wie dem Bruch des Scherbolzens ermöglicht.
Unterstützte Sensortypen
- Näherungssensoren
- Seismische Sensoren
- Dynamische Drucksensoren
- Luftspaltsensoren
Ausgänge
-

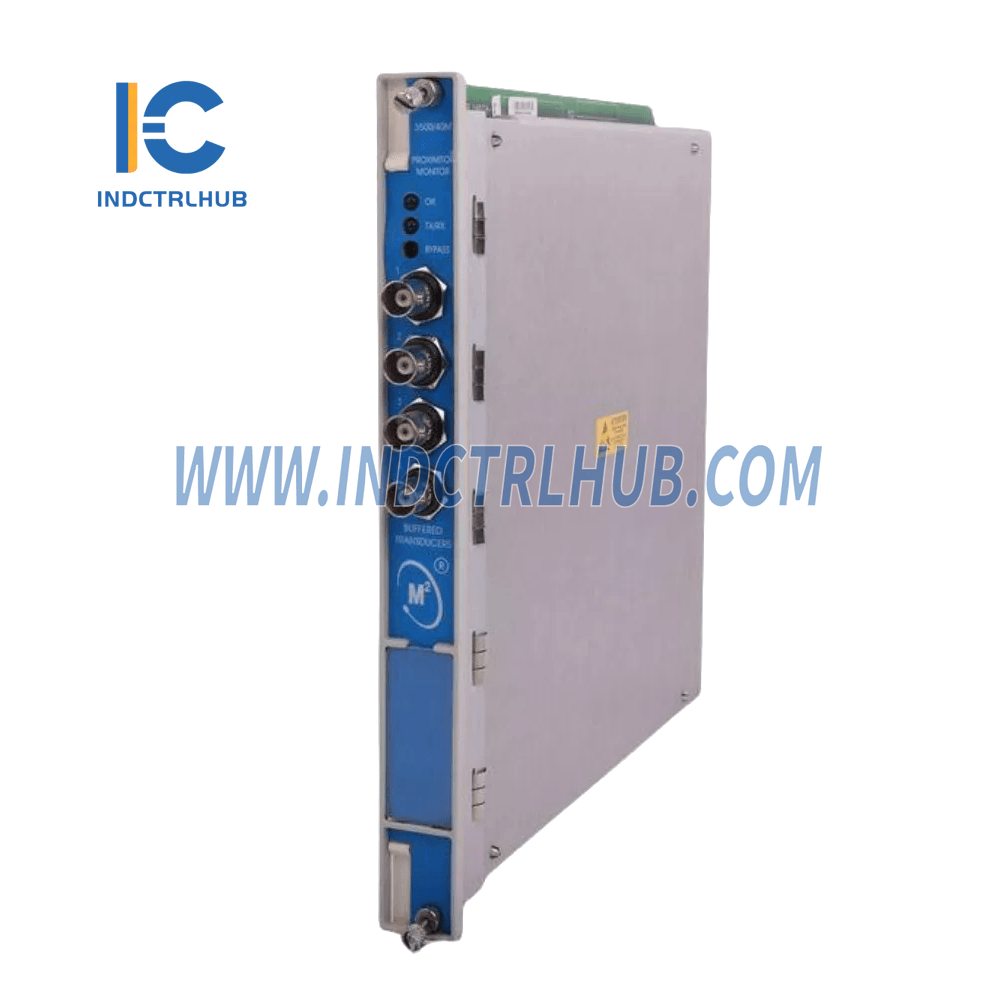

Frontplatten-LEDs:
- OK LED: Leuchtet, wenn das Modul ordnungsgemäß funktioniert.
- TX/RX LED: Blinkt, um die Kommunikation mit anderen Modulen im 3500 Rack anzuzeigen.
- Bypass-LED: Leuchtet, wenn das Modul im Bypass-Modus ist.
Physikalische Spezifikationen
| Komponente | Abmessungen (H x B x T) | Gewicht |
|---|---|---|
| Monitormodul | 241,3 mm x 24,4 mm x 241,8 mm (9.50 x 0.96 x 9.52 in) | 0,91 kg |
| E/A-Module | 241,3 mm x 24,4 mm x 99,1 mm (9,50 x 0,96 x 3,90 in) | 0,20 kg |
Bestellinformationen
Das Teilenummernformat ist 3500/46-AA-BB, mit den folgenden Optionen:
A: E/A-Modultyp
| Option | Beschreibung |
|---|---|
| 01 | Prox/Velom I/O-Modul mit internen Abschlüssen |
| 02 | Prox/Velom I/O-Modul mit externen Abschlüssen |
| 03 | Multimode Prox/Velom I/O-Modul mit internen Abschlüssen |
| 04 | Multimode Prox/Velom I/O-Modul mit externen Abschlüssen |
| 05 | Multimode-Positiv-Eingangs-I/O-Modul mit internen Abschlüssen |
| 06 | Multimode-Positiv-Eingangs-I/O-Modul mit externen Abschlüssen |
B: Zulassung für Gefahrenbereiche
| Option | Beschreibung |
|---|---|
| 00 | Keiner |
| 01 | cNRTLus (Klasse 1, Abteilung 2) |
| 02 | ATEX/IECEx/CSA (Klasse 1, Zone 2) |
Hauptmerkmale
-
Vibrations- und Positionsüberwachung:
- Verarbeitet Signale für radiale Vibration, Wellenposition sowie dynamischen/statischen Druck.
-
Bruch der Scherbolzen-Erkennung:
- Hydro Radial Vibration-Kanäle kombinieren die Wellenlückenbewegung mit der NX-Amplitude für erweiterte Alarmierungsfunktionen.
-
Benutzerprogrammierbare Alarme:
- Konfigurierbare Alarm-Sollwerte gewährleisten Maschinenschutz und effizienten Betrieb.
-
Vielseitige Sensor-Kompatibilität:
- Unterstützt verschiedene Sensortypen, wodurch es für mehrere industrielle Anwendungen geeignet ist.
Anwendungen
- Wasserkraftwerke: Zur Überwachung der Turbinenvibration und der Wellenposition.
- Maschinenschutz: Gewährleistet die Betriebssicherheit, indem Alarme ausgelöst werden, wenn konfigurierte Schwellenwerte überschritten werden.
- Dynamische Drucküberwachung: Für erweiterte Diagnostik und Leistungsüberwachung in kritischen Maschinen.
