Product Description
Produktübersicht
| Parameter | Details |
|---|---|
| Teilenummer | 3500/46-03-00 |
| Ersatzteilnummer | 176449-06 |

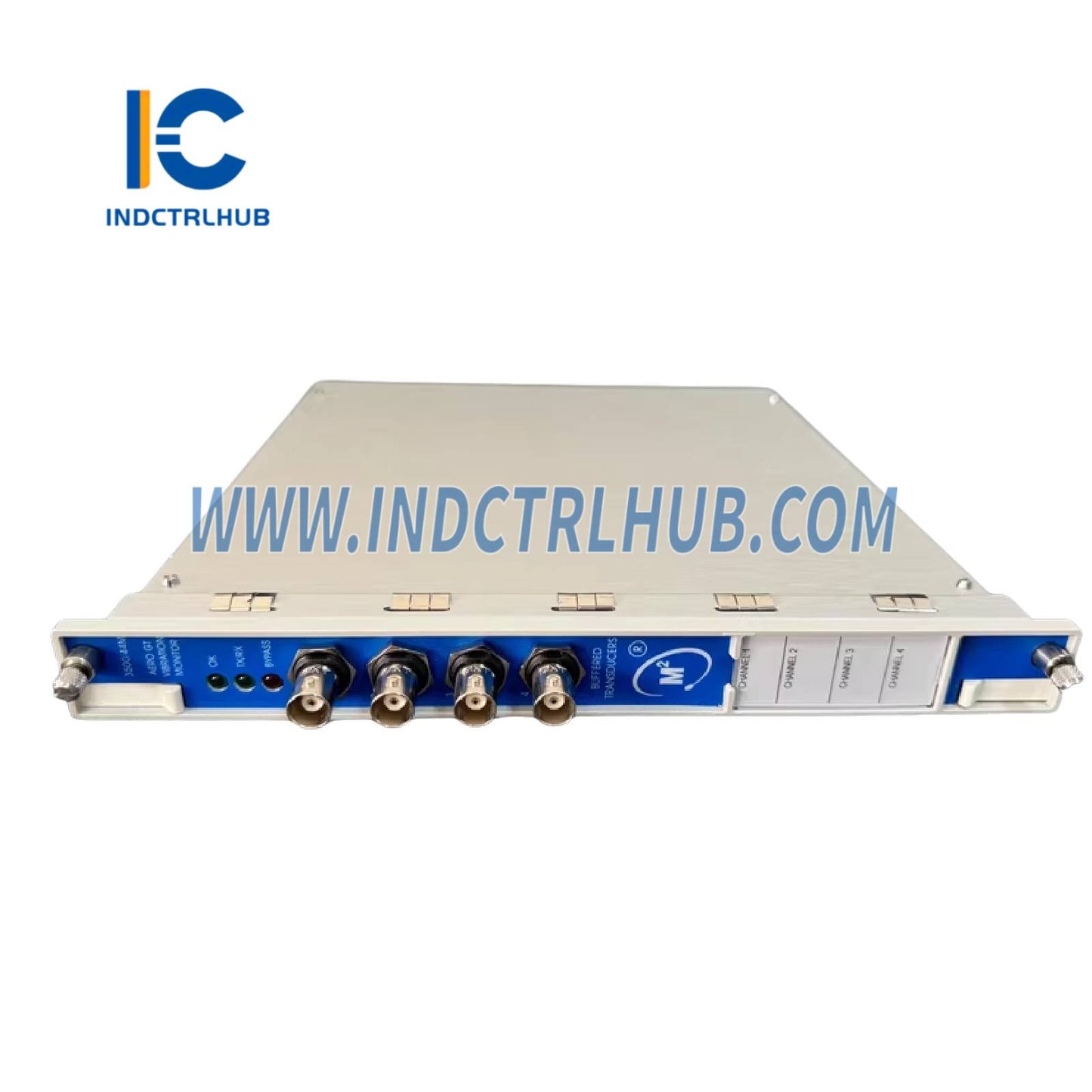

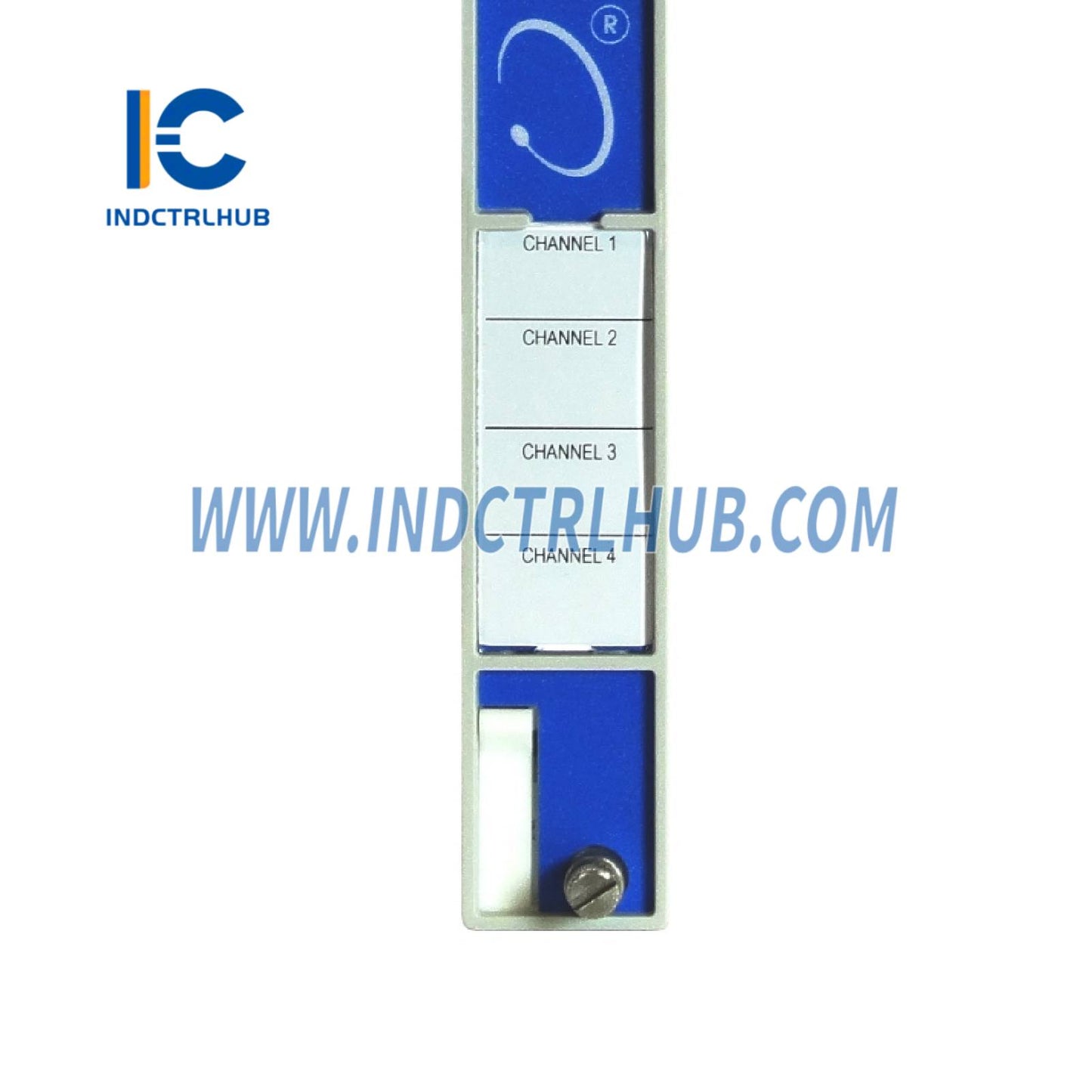

| Produktname | 3500/46M Hydro Monitor, Multimode Prox/Velom I/O-Modul mit internen Abschlüssen |
| Systemkompatibilität | 3500 Maschinen-Schutzsystem |
Konfigurationsparameter
| Parameter | Wert |
|---|---|
| I/O-Modultyp | Multimode Prox/Velom I/O-Modul mit internen Abschlüssen (03) |
| Option für Zulassung im Ex-Bereich | Keine (00) |
Eingänge
| Parameter | Wert |
|---|---|
| Signal | Akzeptiert 1 bis 4 Signale von Näherungs-, Luftspalt-, Geschwindigkeits- oder Beschleunigungssensoren |
| Stromverbrauch | Typisch 7,7 Watt |
| Eingangsimpedanz | Multimode Prox/Velom I/O: 10 kΩ für Prox/Accel, 3,5 MΩ für Velomitor |
Empfindlichkeit
| Parameter | Wert |
|---|---|
| Hydro-Radialvibration und Multimode Hydro RV | 0,79 mV/μm (20 mV/mil), 3,94 mV/μm (100 mV/mil) oder 7,87 mV/μm (200 mV/mil) |
| Hydro-Luftspalt und Multimode-Luftspalt | 0,20 mV/μm (5 mV/mil), 0,22 mV/μm (5,6 mV/mil), 0,49 mV/μm (12,5 mV/mil) oder 0,55 mV/μm (14 mV/mil) |
| Hydro-Geschwindigkeit und Multimode-Hydro-Geschwindigkeit | 20 mV/mm/s (508 mV/in/s) |
| Hydro-Schub und Multimode-Schub | 3,94 mV/μm (100 mV/mil), 7,87 mV/μm (200 mV/mil) oder 11,22 mV/μm (285 mV/mil) |
| Hydro-Beschleunigung und Multimode-Beschleunigung | 1,02 mV/m/s² (10 mV/g) oder 2,55 mV/m/s² (25 mV/g) |
| Hydro-Stator-Endwicklung (SEW) | 10,19 mV/m/s² (100 mV/g) |
| Multimode Hydrodynamischer Druck | Siehe Bently Nevada 350300 Dynamic Pressure Sensor Datenblatt (110M4613) |
Ausgänge
| Parameter | Wert |
|---|---|

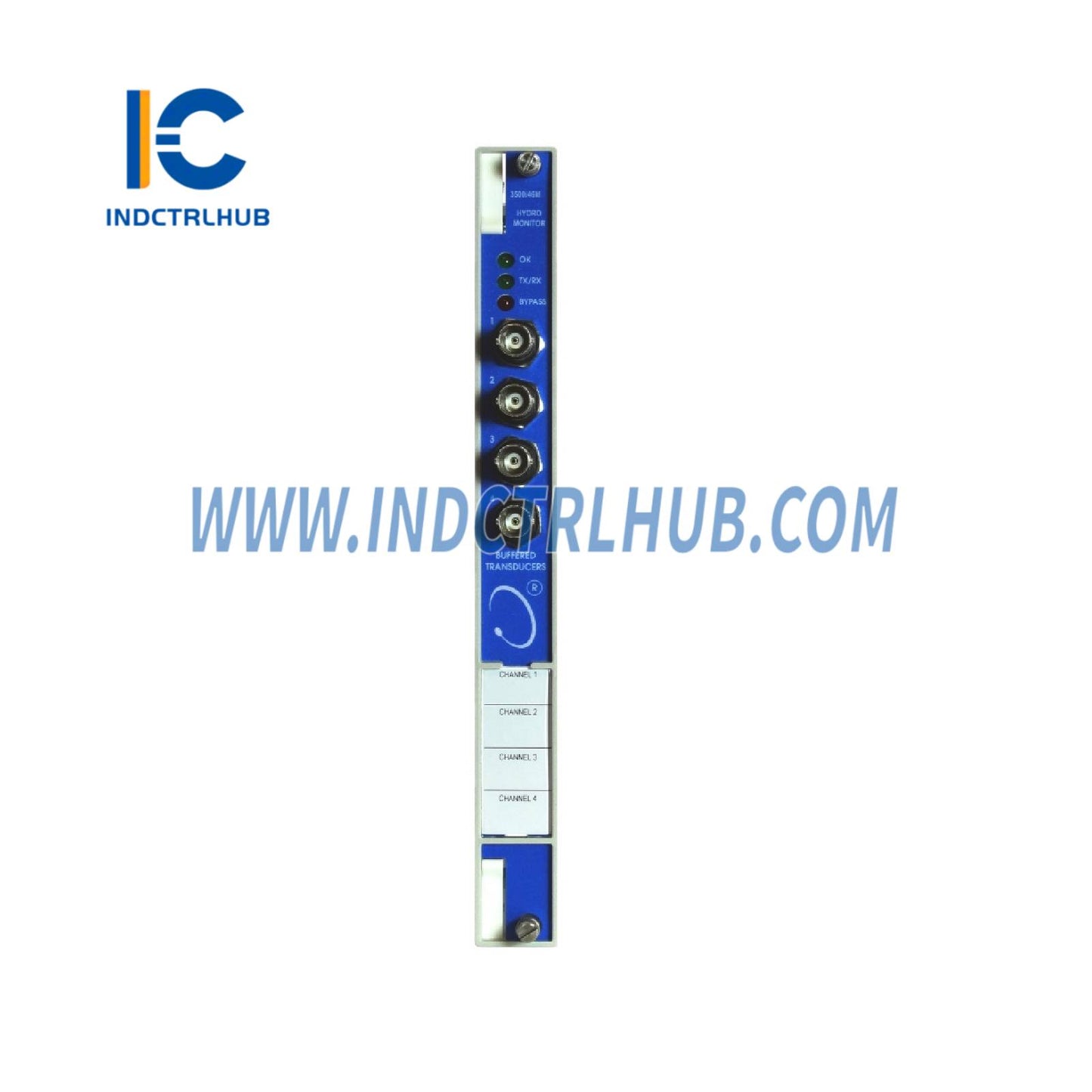

| LEDs an der Frontplatte | OK-LED: Zeigt ordnungsgemäßen Betrieb an; TX/RX-LED: Zeigt Kommunikation mit anderen Modulen an; Bypass-LED: Zeigt Bypass-Modus an |

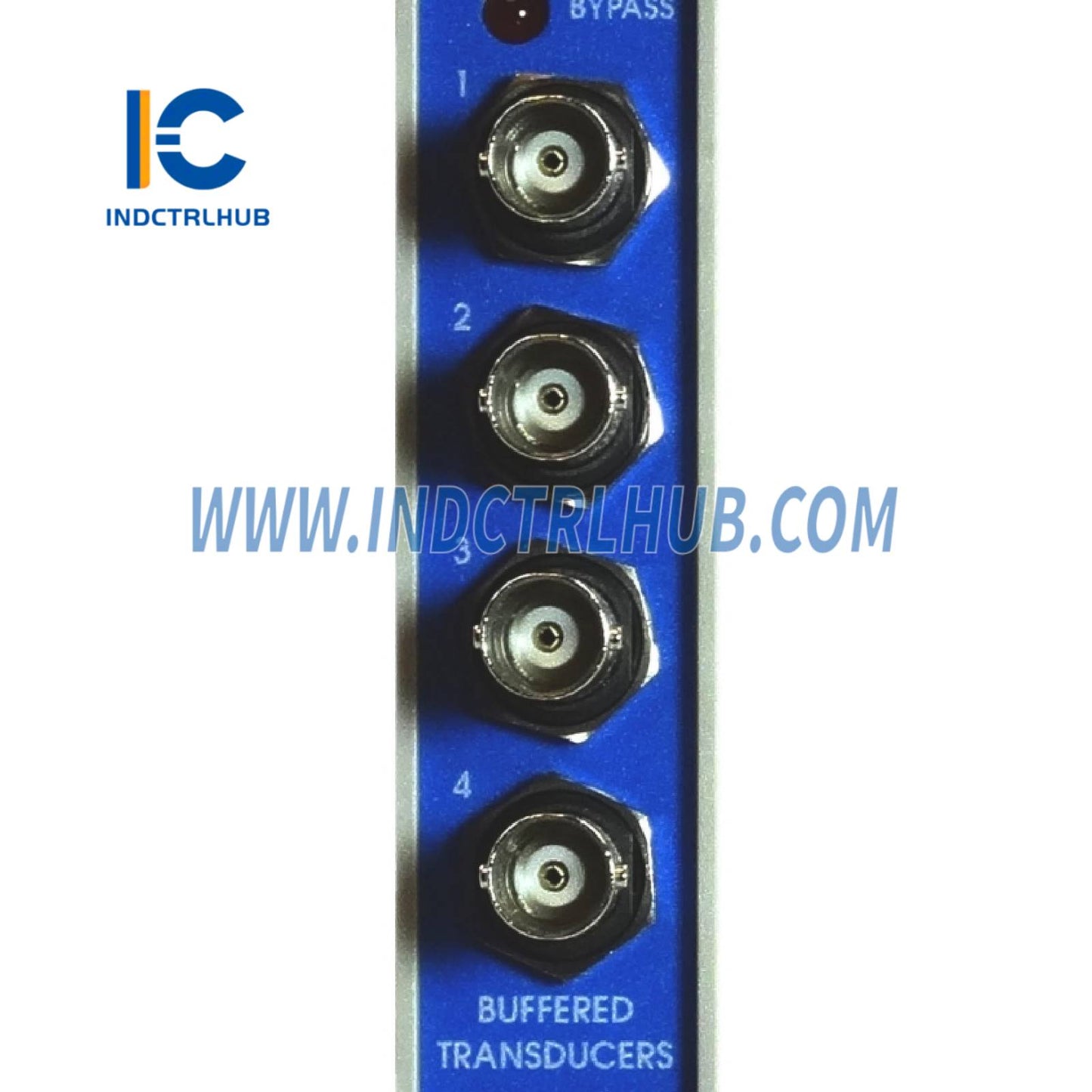

| Pufferte Transducer-Ausgänge | Ein Koaxialanschluss pro Kanal an der Vorderseite, kurzschlussgeschützt |
| Ausgangsimpedanz | 550 Ω |
| Transducer-Stromversorgung | Multimode Prox/Velom I/O: -23 V Gleichspannung nominal bei max. 43 mA |
| Rekorder | +4 bis +20 mA, proportional zur Überwachung des Vollbereichs, ein Ausgang pro Kanal, kurzschlussgeschützt |
| Spannungskonformität (Stromausgang) | 0 bis +12 V Gleichspannung über Last, Lastwiderstand 0 bis 600 Ω |
| Auflösung | 0,3662 μA pro Bit, ±0,25 % Fehler bei Raumtemperatur, ±0,7 % Fehler über den Temperaturbereich, Aktualisierungsrate ≤100 ms |
Signalaufbereitung
| Parameter | Wert |
|---|---|
| Hydro-Radialvibration und Multimode Hydro RV | IX- und NX-Vektorfilter: Konstanter Q-Filter, minimale Dämpfung im Sperrband von -50 dB; N-Wert im NX wählbar zwischen 2 und 20 (25 cpm bis 1.500 cpm) oder 2 bis 50 (25 cpm bis 600 cpm); Komposit: NX-Amplitude multipliziert mit prozentualer Änderung des Spalts von der Nullposition zur Erkennung eines Scherbolzenversagens |
| Hydro-Luftspalt und Multimode-Luftspalt | IX- und 2X-Vektorfilter: Konstanter Q-Filter, minimale Dämpfung im Sperrband von -51 dB; Niedriger Modus: 60 bis 6000 cpm; Hoher Modus: 60 bis 24600 cpm; Alle Werte außer momentaner Luftspalt gültig für 1 bis 200 Pole/Sekunde |
| Filterqualität | Hochpass: 4-polig (80 dB/Dekade, 24 dB/Oktave); Tiefpass: 2-polig (40 dB/Dekade, 12 dB/Oktave) |
Genauigkeit
| Parameter | Wert |
|---|---|
| Direkt und Spalt | ±0,33 % des vollen Skalentypisch, ±1 % maximal |
| IX und NX | ±0,33 % des vollen Skalentypisch, ±1 % IX maximal, ±3 % NX maximal |
| Durchschnittlicher, minimaler, maximaler Luftspalt | ±0,33 % des vollen Skalentypisch, ±1 % maximal |
| Hydro-Geschwindigkeit Direkt | ±0,33 % des vollen Skalentypisch, ±1 % maximal |
| Hydro-Beschleunigung Direkt | ±1 % des vollen Skalenmaximums (Spitze), ±2 % des vollen Skalenmaximums (RMS) |
| Hydro-Dynamischer Druck Statischer Druck | ±0,87 % des vollen Skalenmaximums |
Frequenzgang
| Parameter | Wert |
|---|---|
| Hydro-Geschwindigkeits-Bias | Niedriger Modus: -3 dB bei 0,02 Hz; Hoher Modus: -3 dB bei 0,07 Hz |
| Hydro-Geschwindigkeit Direkt | Niedriger Modus: 0,1875 bis 343,75 Hz, -3 dB; Hoher Modus: 0,75 bis 1375 Hz, -3 dB |
| Hydro-Beschleunigungs-Bias | Tiefpassfilter, -3 dB bei 0,01 Hz |
| Hydro-Beschleunigung Nicht OK Filter | Tiefpassfilter, -3 dB bei 2400 Hz |
| Hydro Beschleunigung 1X Filter | Konstanter Q-Filter, minimale Dämpfung im Sperrband von -51 dB, gültig für 60 cpm bis 60.000 cpm |
| Multimode Beschleunigung | Nicht integriert: RMS 10 bis 30.000 Hz, Spitze 3 bis 30.000 Hz; Integriert: RMS 10 bis 20.000 Hz, Spitze 3 bis 20.000 Hz |
| Hydro Stator-Endwicklung Polpassage | 2x Netzfrequenz (100 Hz oder 120 Hz), Konstanter Q-Filter (Q=20), minimale Dämpfung im Sperrband von -60 dB |
Alarme
| Parameter | Wert |
|---|---|
| Alarm-Sollwerte | Einstellbar von 0 bis 100 % des Vollbereichs für jeden Messwert, begrenzt durch den Messumfanger; Alarm für jeden aktiven statischen Wert, Gefahr bei zwei aktiven statischen Werten |
| Alarmgenauigkeit | Innerhalb von 0,13 % des Sollwerts |
| Alarmzeitverzögerungen | Alarm: 1 bis 400 Sekunden in Ein-Sekunden-Intervallen; Gefahr: 1 bis 400 Sekunden in Ein-Sekunden-Intervallen; Multimode-Kanäle: Verzögerungen für jeden Messwert mit Alarmgrenzwerten eingestellt; Standardkanäle: Eine Alarm- und Gefahrenverzögerung pro Kanal |
Gemessene Variablen
| Parameter | Wert |
|---|---|
| Hydro Radialvibration | Direkt, Spalt, 1X Amplitude, 1X Phasenverzögerung, NX Amplitude, NX Phasenverzögerung, Nicht 1X Amplitude, Zusammengesetzte Amplitude |
| Multimode Hydro RV | Direkt, Spalt, 1X Amplitude, 1X Phasenverzögerung, NX Amplitude, NX Phasenverzögerung, Nicht 1X Amplitude, Zusammengesetzte Amplitude, Modus |
| Hydro-Luftspalt | Durchschnittlicher Luftspalt, Momentaner Luftspalt, Minimaler Luftspalt, Maximaler Luftspalt, Minimaler Luftspalt Polzahl, Maximaler Luftspalt Polzahl |
| Multimode Luftspalt | Durchschnittlicher Luftspalt, Momentaner Luftspalt, Minimaler Luftspalt, Maximaler Luftspalt, Minimaler Luftspalt Polzahl, Maximaler Luftspalt Polzahl, Modus |
| Hydro Geschwindigkeit | Direkt, Vorspannung, 1X Amplitude, 1X Phasenverzögerung, 2X Amplitude, 2X Phasenverzögerung |
| Multimode Hydro Geschwindigkeit | Direkt, Vorspannung, 1X Amplitude, 1X Phasenverzögerung, 2X Amplitude, 2X Phasenverzögerung, Modus |
| Hydro Schub | Direkt, Spalt |
| Multimode Schub | Direkt, Spalt, Modus |
| Hydro Beschleunigung | Direkt, 1X Amplitude, 2X Amplitude, 1X Phasenverzögerung, 2X Phasenverzögerung |
| Multimode Beschleunigung | Direkt, 1X Amplitude, 2X Amplitude, 1X Phasenverzögerung, 2X Phasenverzögerung, Modus |
| Hydro Stator-Endwicklung | Direkt, Polübergangsamplitude, Direktes Resultat, Polübergangsresultat |
| Multimode Hydrodynamischer Druck | Direkt, Statischer Druck, 1X Amplitude, 2X Amplitude, 1X Phasenverzögerung, 2X Phasenverzögerung, Modus |
Physisch
| Parameter | Wert |
|---|---|
| Abmessungen des Monitor-Moduls (Höhe x Breite x Tiefe) | 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in) |
| Gewicht des Monitor-Moduls | 0,91 kg (2,0 lb) |
| Abmessungen des I/O-Moduls (Höhe x Breite x Tiefe) | 241,3 mm x 24,4 mm x 99,1 mm (9,50 in x 0,96 in x 3,90 in) |
| Gewicht des I/O-Moduls | 0,20 kg (0,44 lb) |
Platzbedarf im Rack
| Parameter | Wert |
|---|---|
| Monitor-Modul | 1 Frontsteckplatz in voller Höhe |
| I/O-Module | 1 Steckplatz hinten in voller Höhe |
Firmware- und Softwareanforderungen
| Parameter | Wert |
|---|---|
| 3500/46M Firmware-Version | Multimode Hydro RV, Luftspalt, Geschwindigkeit, Schub, Beschleunigung: 2.40; Hydro Stator-Endwicklung: 4.10; Multimode Hydro Dynamischer Druck: 4.21 |
| 3500/01 Software-Version | 3.80 für Multimode-Anwendungen; 3.93 für SEW; 5.20 für Dynamischen Druck |
| 3500/02 Software-Version | 2.51 für Multimode-Anwendungen; 2.52 für SEW |
| 3500/03 Software-Version | 1.51 für Multimode-Anwendungen; 1.52 für SEW |
| 3500/22 Firmware-Version | 1.32 für Multimode-Anwendungen mit Softwarebefehlen oder 3500/94 Anzeige |
| 3500/92 Firmware-Version | 1.16 für Multimode-Anwendungen mit Softwarebefehlen |
| System 1 | Erforderlich für vollständige Multimode-Unterstützung |
| Hardwareanforderung | Revision S Multimode I/O-Module für Multimode-Anwendungen mit Hardwarekontakten |
