Product Description
Produktübersicht

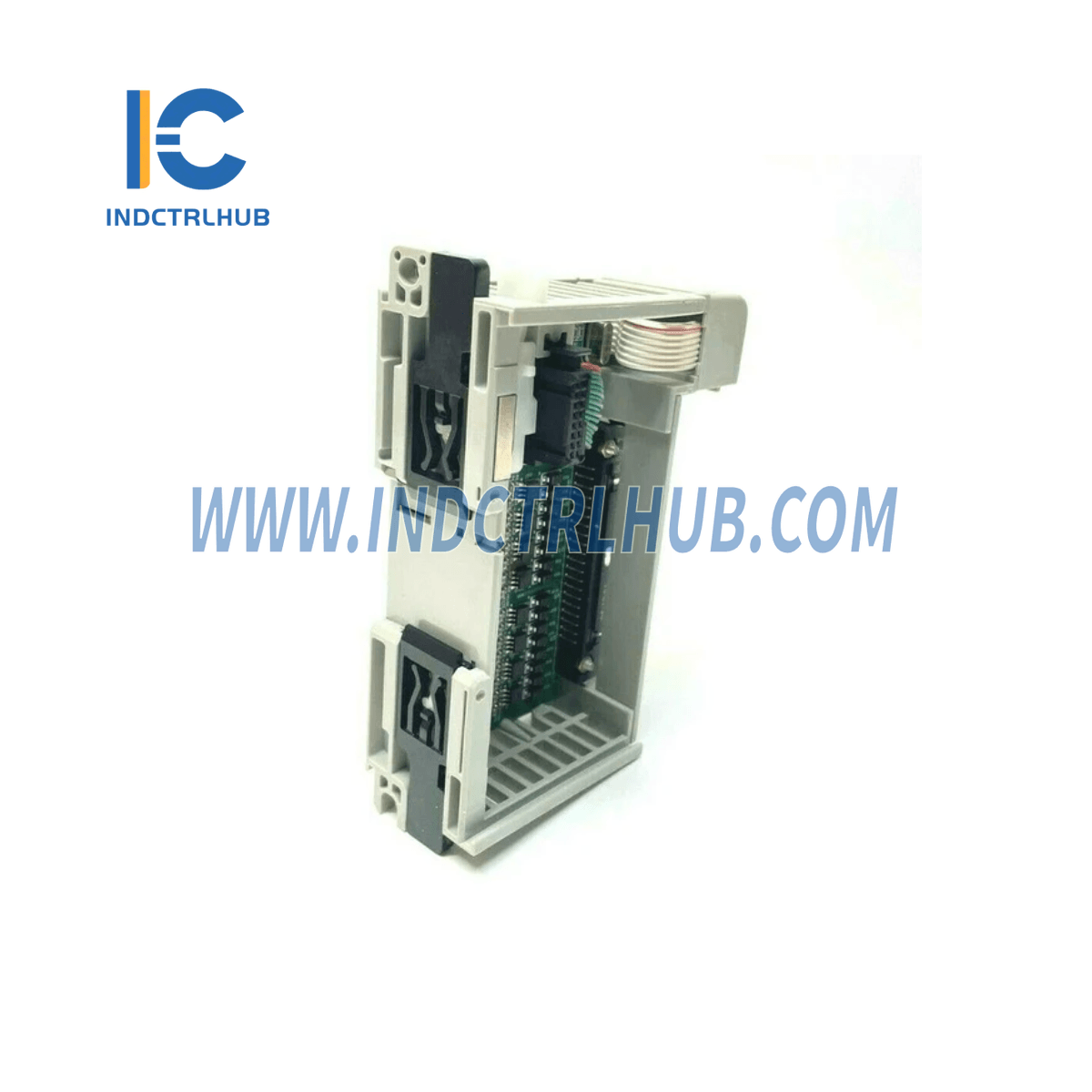

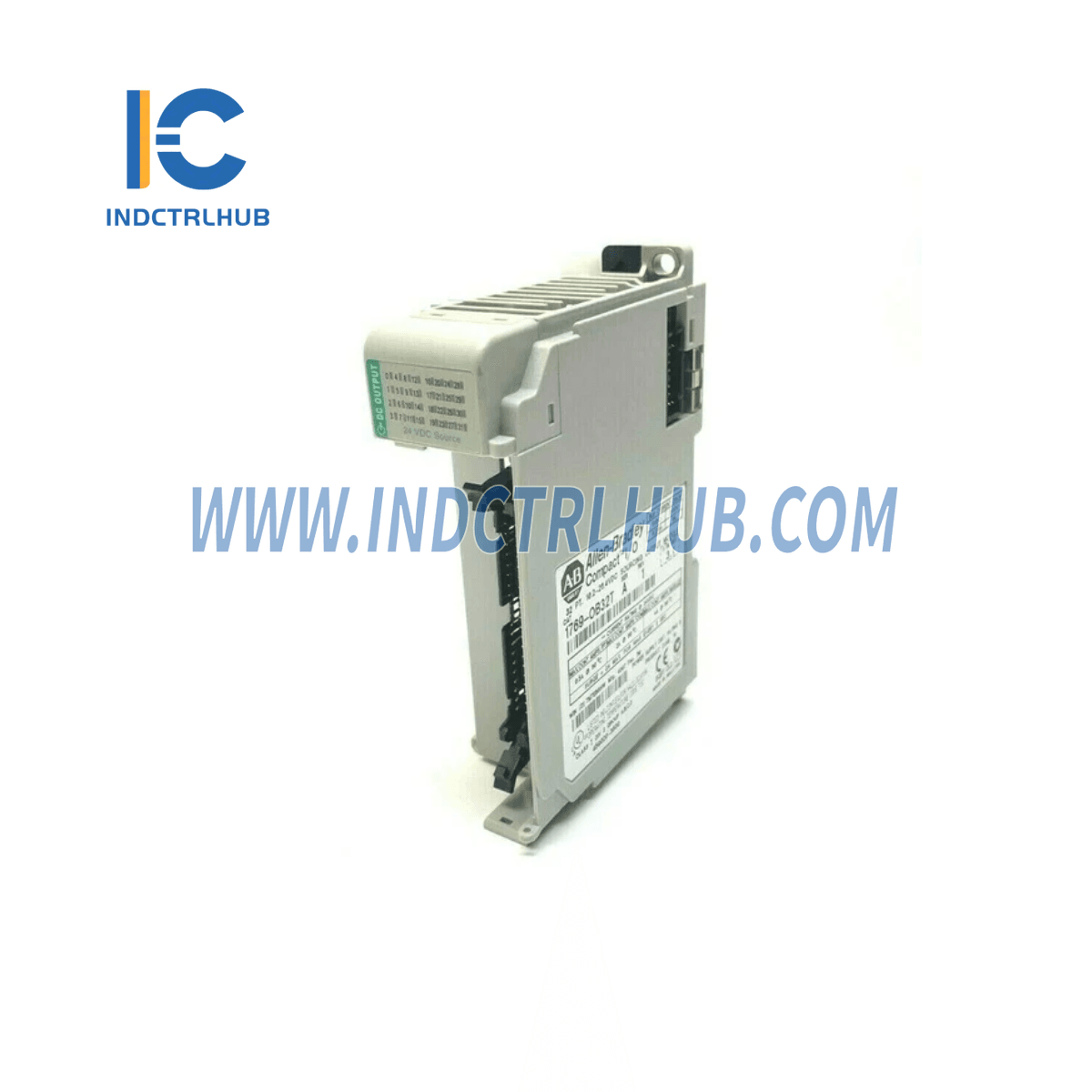

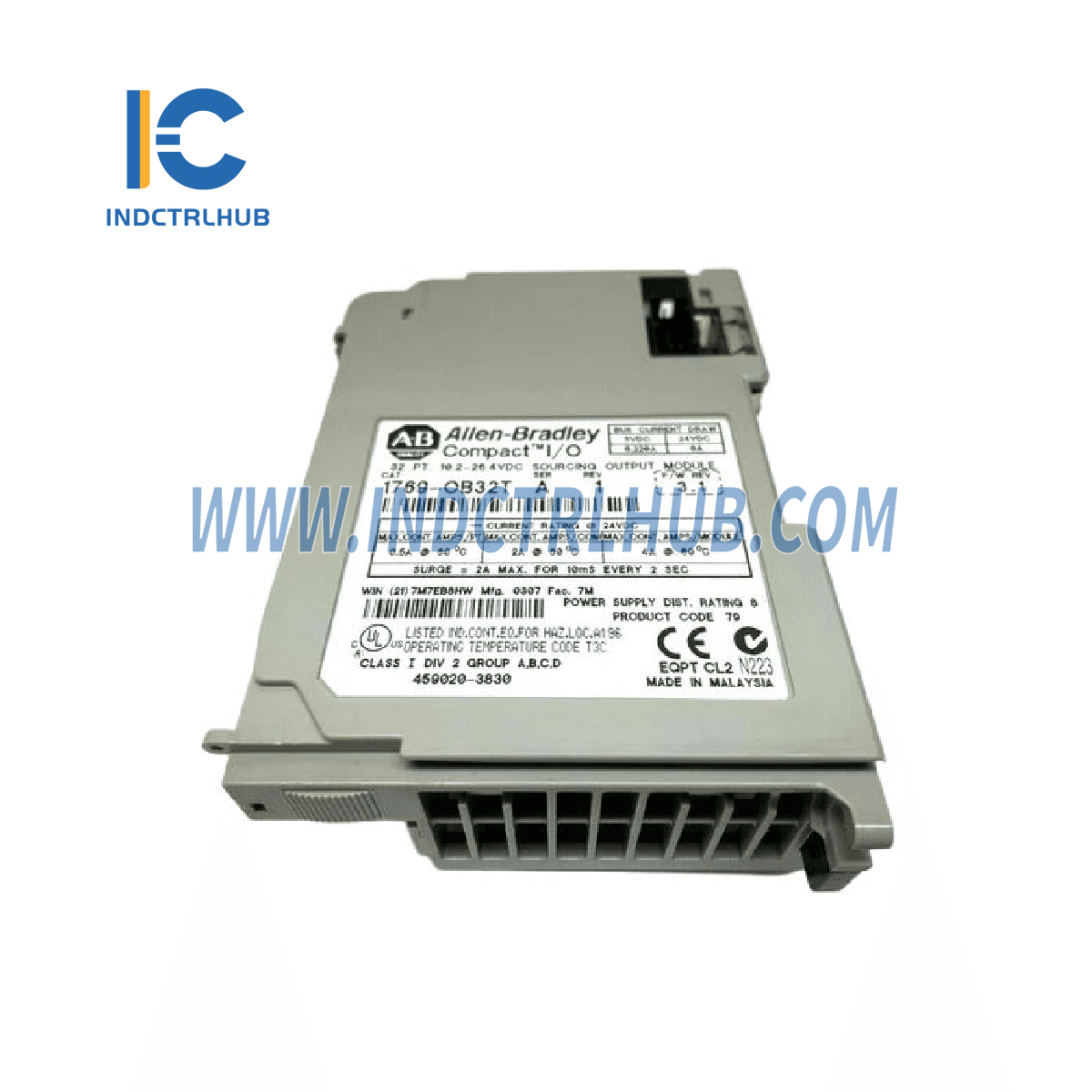

- Hersteller: Allen-Bradley
- Modell-/Teilenummer: 1769-OB32T
- Modelltyp: CMPLX 32-Punkt 24VDC terminierte digitale Ausgangsmodul
Hauptmerkmale
Das Allen-Bradley 1769-OB32T ist ein 32-Punkt-Digitalausgangsmodul, das für den Einsatz in CompactLogix- und MicroLogix 1500-PLC-Systemen entwickelt wurde. Dieses 24V DC Quellenausgangsmodul ist ideal für Anwendungen, die eine hohe Ausgangsdichte mit schnellen Reaktionszeiten und isolierten Gruppenkonfigurationen erfordern.
Mit zwei isolierten Gruppen von 16 Ausgängen erhöht es die Zuverlässigkeit des Steuersystems und reduziert elektrische Störgeräusche in Anwendungen der Industrieautomation.
Technische Spezifikationen
Allgemeine Spezifikationen
| Attribut | Spezifikation |
|---|---|
| Ausgänge | 32 Beendet (16 Punkte pro Gruppe) |
| Spannungskategorie | 24-V-Gleichstromquelle |
| Betriebsspannungsbereich | 10,2…26,4 V DC |
| Ausgangsverzögerung (Ein) | 0,5 ms |
| Ausgangsverzögerung (Aus) | 4,0 ms |
| Stromaufnahme bei 5,1 V | 220 mA |
| Wärmeabgabe (Max) | 4,76 Zoll |
| Leckstrom im ausgeschalteten Zustand (Max) | 0,1 mA bei 26,4 V DC |
| An-Zustand Strom (Min) | 1,0 mA |
| Durchlassspannungsabfall (Max) | 0,3 V DC bei 0,5 A |
| Aktueller Strom pro Punkt (Max) | 0,5 A |
| Aktueller Strom pro Modul (Max) | 4,0 A |
| Stoßstrom (max.) | 2,0 A für 10 ms (wiederholbar alle 2 s) |
| Isolationsspannung | 1200V AC für 2 s oder 1697V DC für 2 s (Ausgabepunkt zum Bus) |
| Betriebsspannung | 75V DC (IEC Klasse 2 verstärkte Isolierung) |
| Gewicht ca.) | 230 g |
| Abmessungen (HxBxT) | 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.) |
| Höhe mit Montagelaschen | 138 mm (5,43 Zoll) |
| Schlitzbreite | 1 |
| Modulstandort | DIN-Schiene oder Schalttafelmontage |
| Stromversorgung | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Stromversorgungs-Abstandsbewertung | 8 Module |
| Terminal Schraubendrehmoment | 0,68 N•m (6 lb•in) |
| Halteschrauben-Drehmoment | 0,46 N•m (4,1 lb•in) |
| Drahtgröße | 22–14 AWG (Massiv), 22–16 AWG (Litzendraht) |
| Kabeltyp | Bei -90°C (194°F) |
| Ersatzstecker | 1746-N3 (1 Stecker, 40 Anschlüsse) |
| Lieferanten-ID-Code | 1 |
| Produkttypcode | 7 |
| Produktcode | 79 |
| Gehäusetypbewertung | Keine (offener Stil) |
Anwendungen
Das 1769-OB32T Digitalausgangsmodul ist eine ausgezeichnete Wahl für industrielle Automatisierungssysteme, bei denen mehrere 24V DC-Ausgänge benötigt werden. Typische Anwendungen umfassen:
- Maschinenautomatisierung – Steuerung von Stellantrieben, Magnetventilen und Relais in Hochgeschwindigkeits-Produktionslinien.
- Prozessleitsysteme – Steuerung der Ausgänge in Chemie-, Lebensmittel- und Getränkeverarbeitungsanlagen.
- Materialhandling – Bedienung von Förderbändern, Motoren und Sortiermechanismen.
- Gebäudeautomation – Steuerung von Beleuchtung, HLK- und Zugangskontrollsystemen.
