ABB RUSB-02 USB-Kommunikationsadapter | ACS600 ACS800 DriveWindow

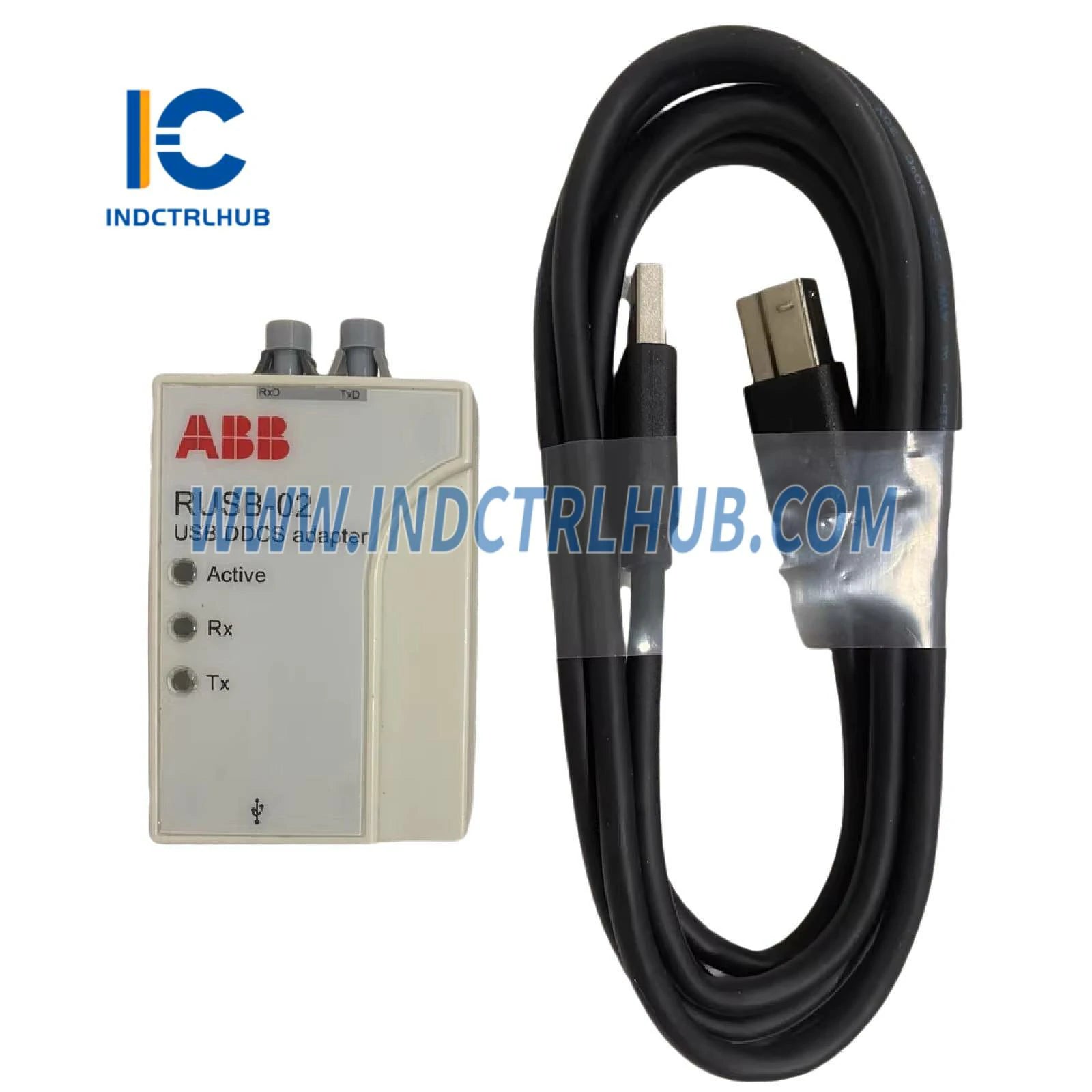

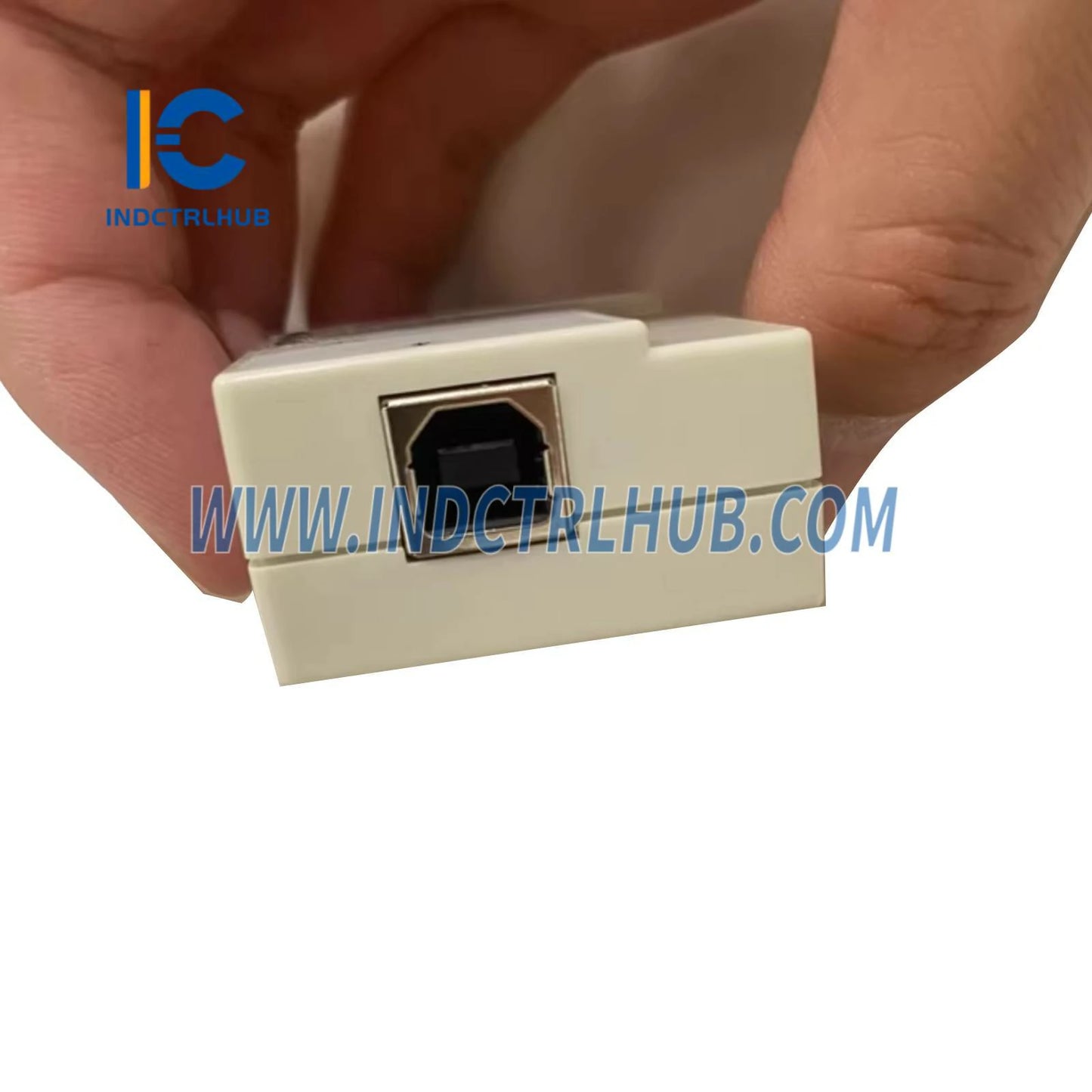

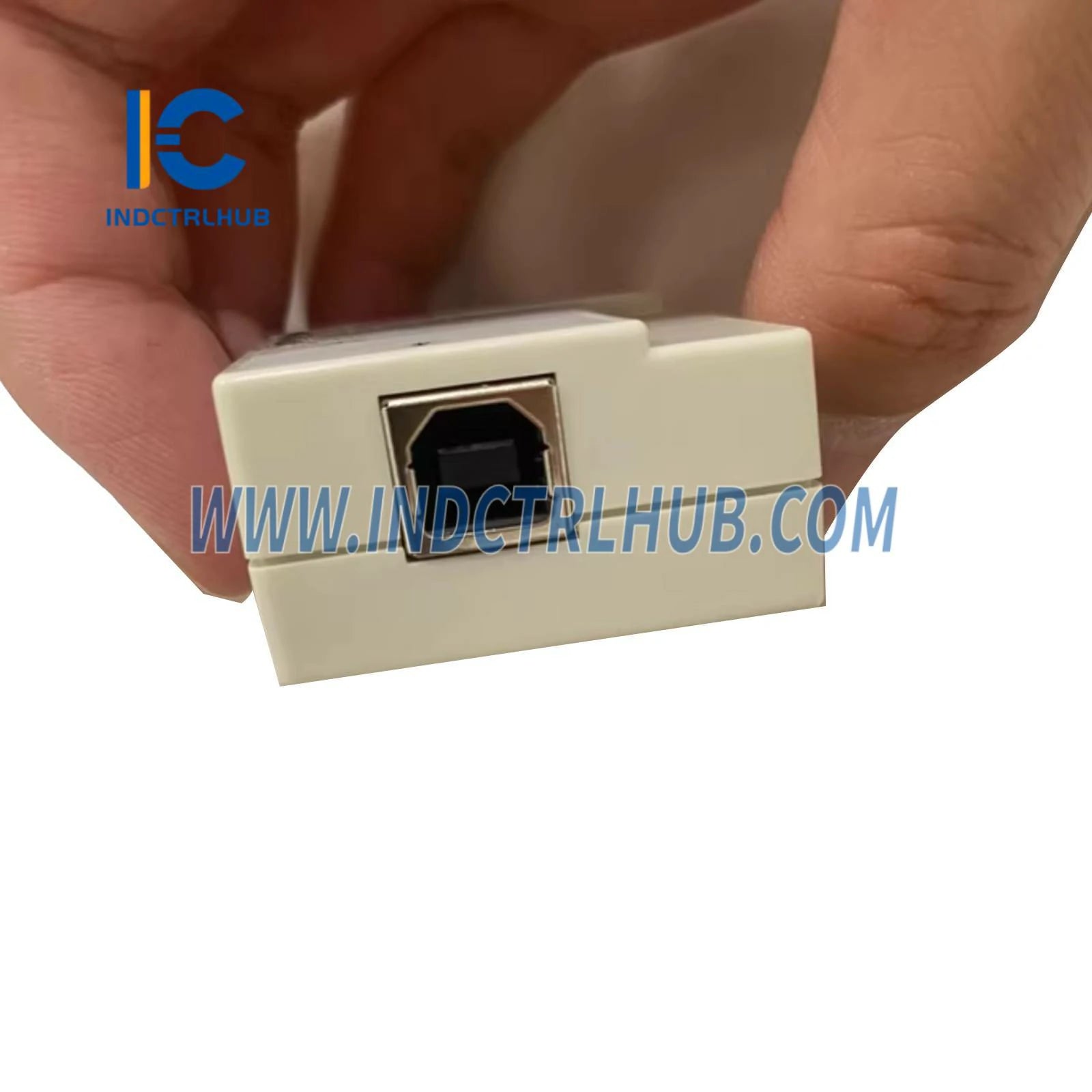

ABB RUSB-02 USB-Kommunikationsadapter - Unverzichtbares Werkzeug zur Laufwerkskonfiguration

Der ABB RUSB-02 bietet nahtlose PC-zu-Laufwerk-Konnektivität für ABB ACS600- und ACS800-Serien-Frequenzumrichter und ermöglicht schnelle Parameterkonfiguration, Firmware-Updates und Echtzeitdiagnosen über die Softwareplattformen DriveWindow und DrivePC. Dieser USB-zu-Seriell Adapter eliminiert die Notwendigkeit von veralteten RS-232-Anschlüssen an modernen Computern, vereinfacht Inbetriebnahmeprozesse und reduziert die Einrichtungszeit für Antriebstechniker und Automatisierungsingenieure.

Technische Spezifikationen

Plug-and-Play-Konnektivität

Universelle USB-Schnittstelle: Der RUSB-02 verbindet sich mit jedem modernen Laptop oder Desktop-PC über einen Standard-USB-Anschluss und installiert Treiber unter Windows automatisch, ohne manuelle Konfiguration. Diese Plug-and-Play-Funktionalität eliminiert die Komplexität älterer serieller Adapter und verkürzt die Inbetriebnahmezeit bei Umrichterstartvorgängen.

Integriertes Kabeldesign: Das 1,8 Meter lange, fest angeschlossene Kabel bietet ausreichend Reichweite, um Laptops außerhalb von Schaltschränken mit Umrichtern innerhalb von Steuerungstafeln zu verbinden. Das Kabel mit fester Länge verhindert Kompatibilitätsprobleme und gewährleistet eine zuverlässige Signalübertragung über die gesamte Kommunikationsstrecke.

Busgespeister Betrieb: Die Stromversorgung direkt über den USB-Anschluss eliminiert die Notwendigkeit externer Netzteile oder Batterien, vereinfacht Servicekits vor Ort und reduziert Fehlerquellen während kritischer Inbetriebnahmeaktivitäten oder Notfall-Fehlerbehebungen.

Umrichterkonfiguration & Diagnose

Parameterverwaltung: Die DriveWindow-Software in Kombination mit dem RUSB-02-Adapter ermöglicht eine umfassende Parameterkonfiguration, einschließlich Eingabe der Motordaten vom Typenschild, Auswahl des Steuerungsmodus (skalar V/Hz, sensorlose Vektorregelung, geschlossene Vektorregelung), Einstellungen für Beschleunigungs-/Verzögerungsrampen und Anpassung von Schutzschwellen. Die grafische Benutzeroberfläche vereinfacht komplexe Parameterbeziehungen, die über die Umrichter-Tastatur mühsam zu konfigurieren wären.

Firmware-Updates: Hochladen neuer Firmware-Versionen für den Umrichter, um Funktionen hinzuzufügen, die Leistung zu verbessern oder vor Ort erkannte Probleme zu beheben. Der RUSB-02 gewährleistet eine zuverlässige Kommunikation während des kritischen Firmware-Übertragungsprozesses, wobei eine automatische Wiederholungslogik Korruption durch vorübergehende Kommunikationsfehler verhindert.

Echtzeitüberwachung: Anzeige von Live-Betriebsdaten des Umrichters, einschließlich Motordrehzahl, Drehmoment, Strom, Spannung, DC-Zwischenkreisspannung und Temperaturmessungen. Trenddarstellungen ermöglichen die Analyse von transienten Ereignissen, Lastzyklusmustern und Optimierungsmöglichkeiten, die über die Umrichter-Anzeigen nicht sichtbar sind.

Fehlerdiagnose: Abrufen detaillierter Fehlerprotokolle mit Zeitstempel, Fehlercodes und Betriebsbedingungen zum Zeitpunkt der Abschaltvorgänge. Diese Diagnosefunktion beschleunigt die Fehlersuche, indem sie Ingenieuren umfassende Ausfalldaten anstelle generischer Fehlercodes auf den Umrichter-Tastaturen bereitstellt.

Industrielle Anwendungen

Fertigungsautomatisierung: Inbetriebnahme von Frequenzumrichtern mit variabler Frequenz zur Steuerung von Fördersystemen, Verpackungsmaschinen und Materialhandhabungsgeräten. Der RUSB-02 ermöglicht eine schnelle Parameterklonung über mehrere identische Umrichter hinweg, wodurch die Einrichtzeit bei Produktionslinieninstallationen von Stunden auf Minuten reduziert wird.

HLK-Systeme: Konfigurieren Sie Laufwerke für Kältemittelverdichter, Kühlturmlüfter und Luftbehandlungsgeräte mit präzisen Drehzahlregelungsalgorithmen. Laden Sie benutzerdefinierte V/Hz-Kurven hoch, die für spezifische Lüfter- und Pumpeneigenschaften optimiert sind, um die Energieeffizienz zu maximieren und Betriebskosten zu senken.

Wasser- & Abwasserbehandlung: Richten Sie Laufwerke für Pumpstationen, Belüfter und Chemikaliendosiersysteme mit spezialisierten Steuerungsmodi ein. Der Adapter ermöglicht die Fernanpassung von Parametern während der Inbetriebnahme, ohne dass Techniker Zugang zu in feuchten oder gefährlichen Bereichen montierten Laufwerken benötigen.

Bergbau & Mineralverarbeitung: Programmieren Sie Laufwerke für Brecher, Förderbänder und Mahlwerke mit Drehmomentregelung, Lastverteilung und koordinierter Mehrfachlaufwerkssteuerung. Laden Sie anwendungsspezifische Parametersätze, die in den Engineering-Büros entwickelt wurden, direkt auf die im Feld installierten Laufwerke herunter.

Öl- & Gasproduktion: Konfigurieren Sie Laufwerke für künstliche Hebesysteme, Pipelinepumpen und Kompressorstationen an abgelegenen Standorten. Der tragbare Adapter ermöglicht es Servicetechnikern vor Ort, Laufwerksoptimierung und Fehlerbehebung durchzuführen, ohne sperrige Desktop-Computer zu den Bohrstellen transportieren zu müssen.

Software-Kompatibilität

DriveWindow: ABBs primäres Laufwerkskonfigurationstool zur Parameterverwaltung, Überwachung und Firmware-Updates für die Produktfamilien ACS600 und ACS800. Der RUSB-02 stellt die physikalische Verbindungsschicht bereit, die den vollen Funktionsumfang von DriveWindow ermöglicht.

DrivePC: Vereinfachtes Konfigurationsprogramm für grundlegende Parametereinstellungen und Überwachung. Ideal für Techniker, die schnellen Zugriff auf gängige Laufwerkseinstellungen ohne die Komplexität der vollständigen DriveWindow-Funktionalität benötigen.

DriveStudio: Fortgeschrittenes Engineering-Tool für Anwendungsentwicklung, Makroprogrammierung und Mehrfachlaufwerkskoordination. Der RUSB-02 ermöglicht es DriveStudio, während der Anwendungsprüfung und Validierungsphasen mit physischen Laufwerken zu kommunizieren.

Installation & Einrichtung

Treiberinstallation: Schließen Sie den RUSB-02 über den USB-Anschluss an einen Windows-PC an. Das Betriebssystem erkennt den Adapter automatisch und installiert die passenden Treiber von Windows Update oder den mitgelieferten ABB-Softwarepaketen. Überprüfen Sie die erfolgreiche Installation, indem Sie im Geräte-Manager nach einer neuen COM-Port-Zuweisung suchen.

Laufwerksverbindung: Verbinden Sie den DB9-Seriellanschluss mit dem RJ45-Kommunikationsanschluss des Laufwerks über das passende Adapterkabel (in der Regel bei ACS-Laufwerken enthalten). Stellen Sie sicher, dass die Laufwerksversorgung eingeschaltet ist, bevor Sie die Kommunikation versuchen, um die serielle Schnittstellen-Schaltung des Laufwerks zu aktivieren.

Softwarekonfiguration: Starten Sie die DriveWindow- oder DrivePC-Software und wählen Sie den COM-Port aus, der dem RUSB-02-Adapter zugewiesen ist. Die Software erkennt automatisch den Laufwerkstyp, die Firmware-Version und den Parametersatz und stellt innerhalb von Sekunden eine bidirektionale Kommunikation her.

Schutz- & Zuverlässigkeitsmerkmale

• ESD-Schutz: Integrierte elektrostatische Entladungsschutzschaltungen schützen sowohl den Adapter als auch den angeschlossenen Antrieb vor Schäden durch statische Elektrizität, die in Industrieumgebungen mit niedriger Luftfeuchtigkeit oder synthetischen Bodenbelägen häufig auftreten.
• EMV-Abschirmung: Geschirmte Kabelkonstruktion und gefilterte Schnittstellen sorgen für Immunität gegen elektromagnetische Störungen durch Frequenzumrichter, Schweißgeräte und Hochleistungs-Schaltgeräte.
• Überstromschutz: USB-Bus-Strombegrenzung verhindert Schäden an PC-USB-Ports bei Fehlerbedingungen oder versehentlichen Kurzschlüssen.
• Verpolungsschutz: Diodenschutz verhindert Schäden, wenn der serielle Stecker versehentlich an inkompatible Geräte angeschlossen wird.

Konformität & Zertifizierungen

Der RUSB-02 erfüllt internationale Sicherheits- und EMV-Normen einschließlich CE-Kennzeichnung für den europäischen Markt, UL-Zulassung für nordamerikanische Installationen und IEC 61800-5-1-Konformität für verstellbare elektrische Antriebssysteme. RoHS-Konformität gewährleistet die Beschränkung gefährlicher Stoffe gemäß Umweltvorschriften.

Verwandte Produkte

Wartung & Fehlerbehebung

Kabelpflege: Vermeiden Sie scharfe Biegungen oder Knicke im integrierten Kabel, die die inneren Leiter beschädigen könnten. Lagern Sie den Adapter mit locker aufgewickeltem Kabel, um Belastungen an den Steckverbindern zu vermeiden. Überprüfen Sie die Kabelummantelung regelmäßig auf Schnitte oder Abrieb, die die interne Verkabelung freilegen könnten.

Verbindungsprobleme: Wenn die Kommunikation fehlschlägt, überprüfen Sie, ob die COM-Port-Zuweisung im Geräte-Manager mit dem in der DriveWindow-Software ausgewählten Port übereinstimmt. Stellen Sie sicher, dass die Kommunikationsparameter des Antriebs (Baudrate, Parität, Stoppbits) mit den Softwareeinstellungen übereinstimmen. Vergewissern Sie sich, dass der Antrieb mit Strom versorgt wird und das Bedienfeld den normalen Betriebsstatus anzeigt.

Treiber-Updates: Überprüfen Sie regelmäßig die ABB-Website auf aktualisierte USB-Adapter-Treiber, die die Kompatibilität mit neueren Windows-Betriebssystemen verbessern oder Kommunikationsstabilitätsprobleme beheben können, die in Feldanwendungen festgestellt wurden.
