Product Description

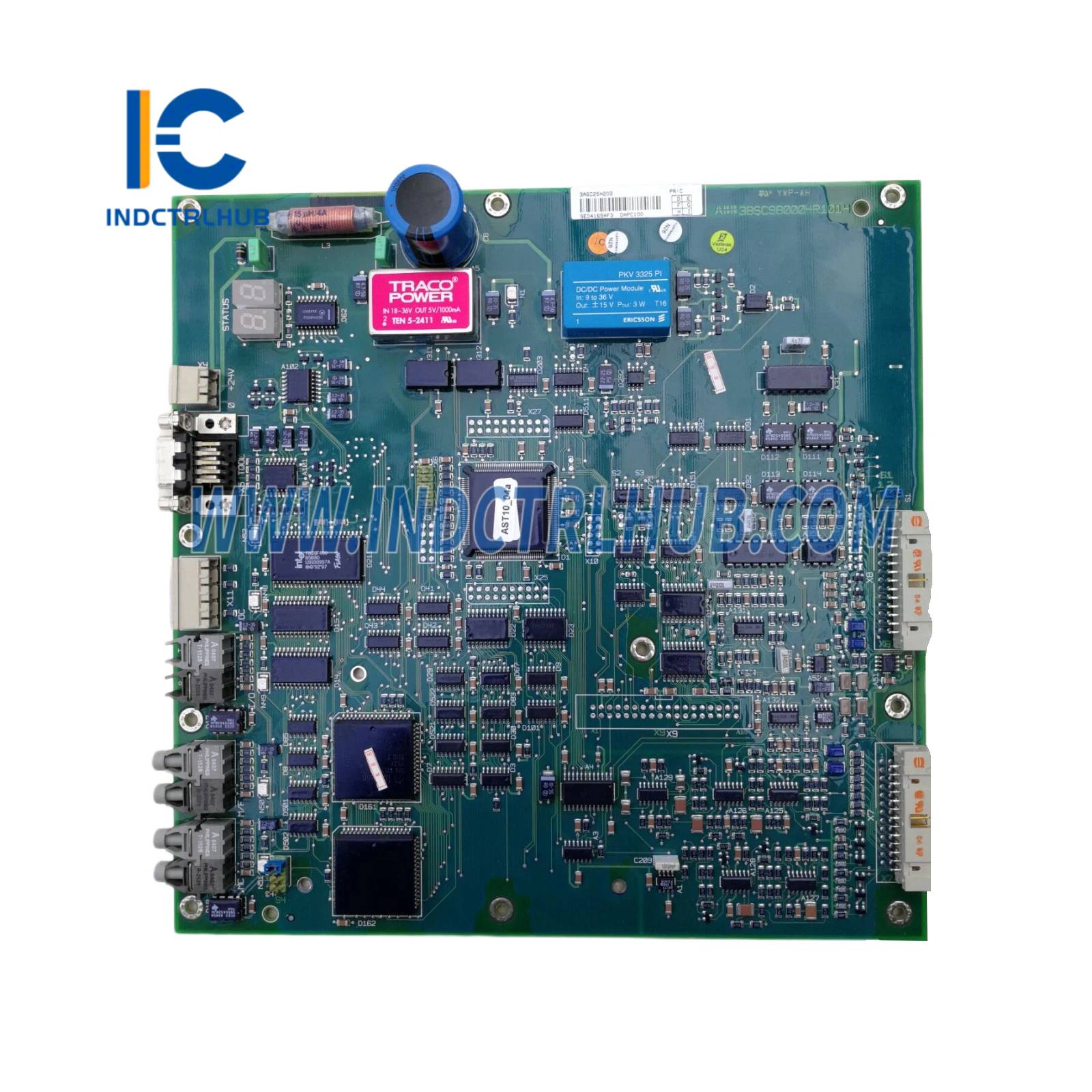

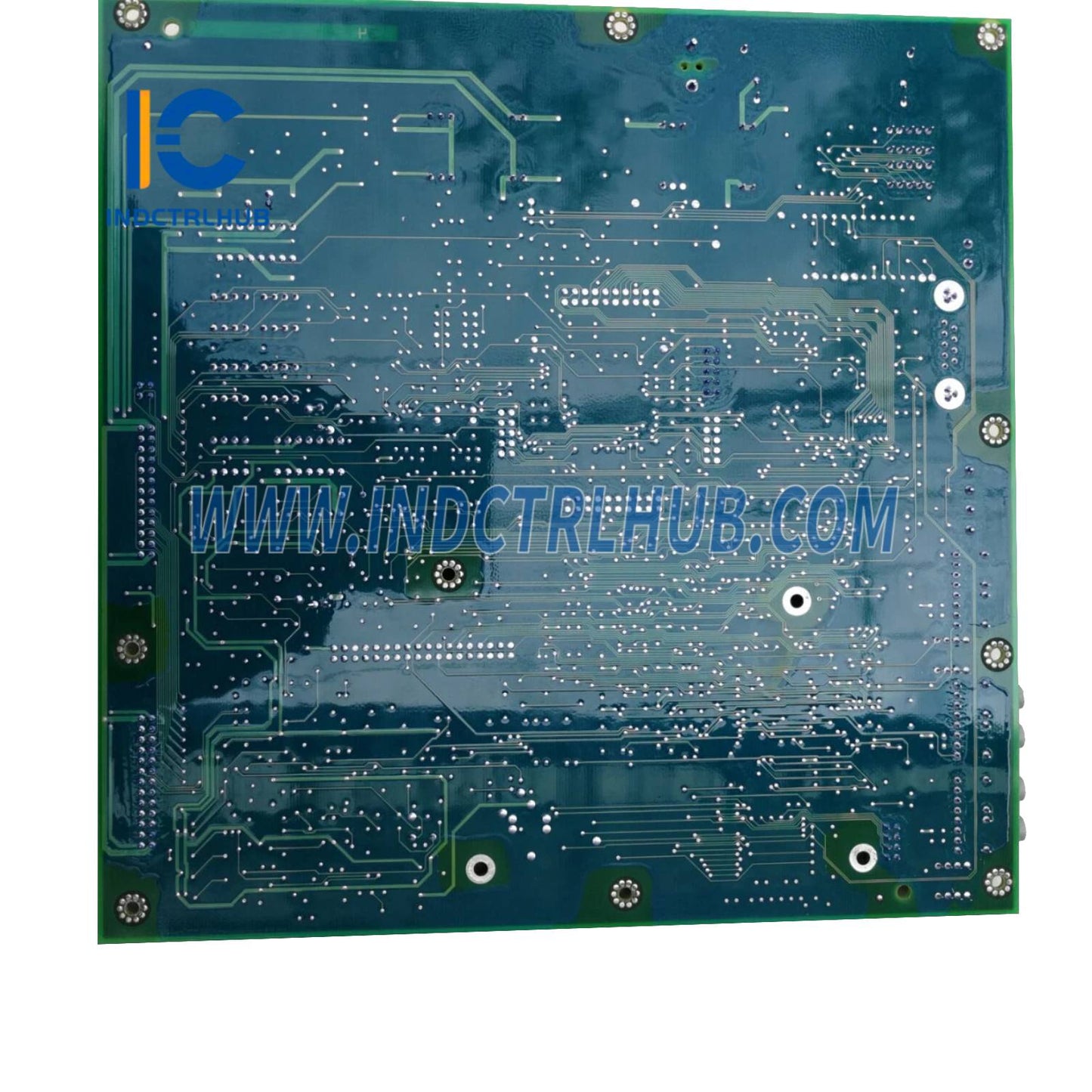

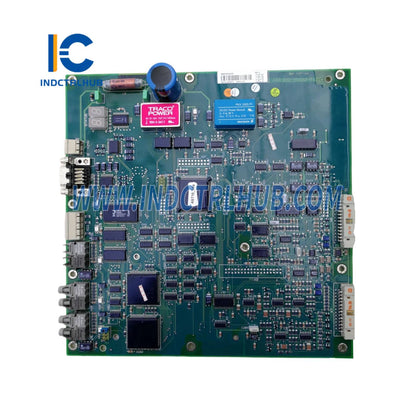

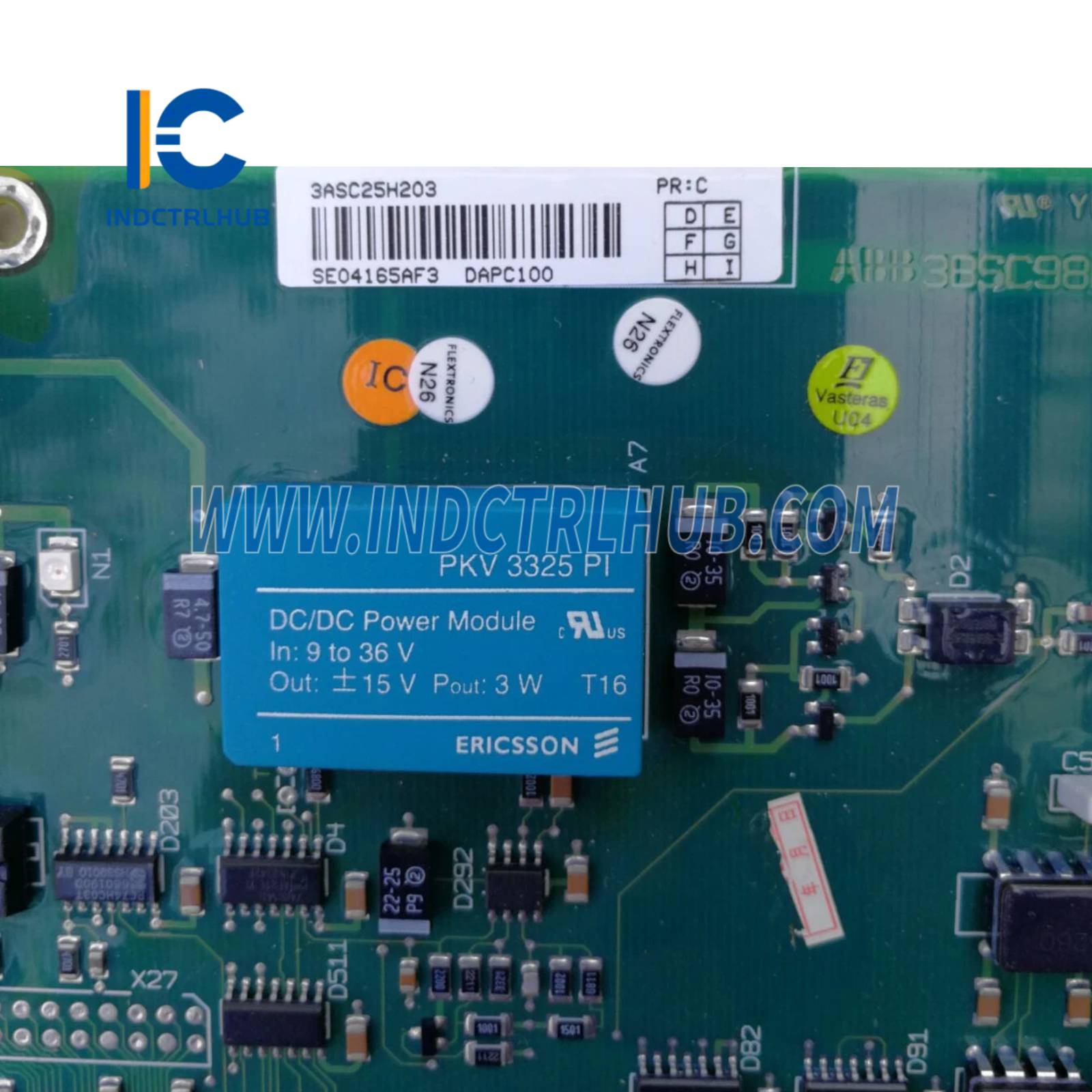

ABB DAPC100 3ASC25H203 Steuerplatine
Produktübersicht
- Die ABB DAPC100 mit der Teilenummer 3ASC25H203 ist eine Steuerplatine, die für den Einsatz in ABBs Advant OCS (Open Control System) oder S800 I/O-Systemen entwickelt wurde, speziell innerhalb verteilter Steuerungssysteme (DCS) für die industrielle Automatisierung. Diese Platine dient als kritische Komponente für die Schnittstelle zwischen Feldgeräten und dem Steuerungssystem und ermöglicht die Verarbeitung von analogen und digitalen Signalen zur Prozessautomatisierungssteuerung und -überwachung. Sie wird häufig in Branchen wie Energieerzeugung, Öl und Gas, chemische Verarbeitung sowie Zellstoff- und Papierindustrie eingesetzt, wo zuverlässige Datenerfassung und Steuerung unerlässlich sind. Die DAPC100 ist bekannt für ihr robustes Design, hohe Zuverlässigkeit und nahtlose Integration mit ABBs älteren Automatisierungsplattformen.
Technische Spezifikationen
- Die 3ASC25H203 (APC100) weist folgende Spezifikationen auf, basierend auf Branchenquellen und ABB-Dokumentation:
| Spezifikation | Details | |
|---|---|---|
| Modell-/Teilenummer | 3ASC25H203 | |
| Bezeichnung | DAPC100 | |
| Hersteller | ABB | |
| Beschreibung | Steuerplatine für Advant OCS/S800 I/O-Systeme | |
| Serie | ||
| Advant OCS, S800 I/O | ||
| Funktion | Verarbeitet analoge und digitale Signale für I/O-Schnittstellen und Steuerung | |
| Eingangssignale | Analog: 0/4–20 mA, ±10 V Digital: Binäre Eingänge für Statussignale |
|
| Ausgangssignale | Analog: 0/4–20 mA, ±10 V Digital: Relais- oder binäre Ausgänge für Steuersignale |
|
| Kommunikationsschnittstellen | Advant Fieldbus, MasterBus oder proprietäre ABB-Protokolle | |
| Verarbeitungskapazität | Eingebetteter Mikrocontroller für Signalverarbeitung und Diagnostik | |
| Kompatibilität | ABB Advant OCS, S800 I/O-Systeme, Advant Controller 450, MasterPiece-Controller | |
| Stromversorgung | 24 VDC (über System-Rückplane) | |
| Leistungsaufnahme | Ca. 5–8 W | |
| Diagnostik | Fehlererkennung, Signalüber-/-unterbereich, Kommunikationsfehler | |
| Umweltspezifikationen | Betriebstemperatur: 0°C bis +55°C (32°F bis +131°F) Lagerungstemperatur: -25°C bis +70°C (-13°F bis +158°F) Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Vibration: IEC 60068-2-6 konform Stoß: IEC 60068-2-27 konform |
|
| Gehäuse | IP20 (eingebaut im Schaltschrank) | |
| Abmessungen | Ca. 150 mm (H) x 50 mm (B) x 120 mm (T) | |
| Gewicht | Ca. 0,4–0,6 kg | |
| Montage | Steckbar in Advant OCS/S800 I/O-Systemrack | |
| Zertifizierungen | CE, UL, CSA, entspricht IEC 61131 Standards |
