Product Description

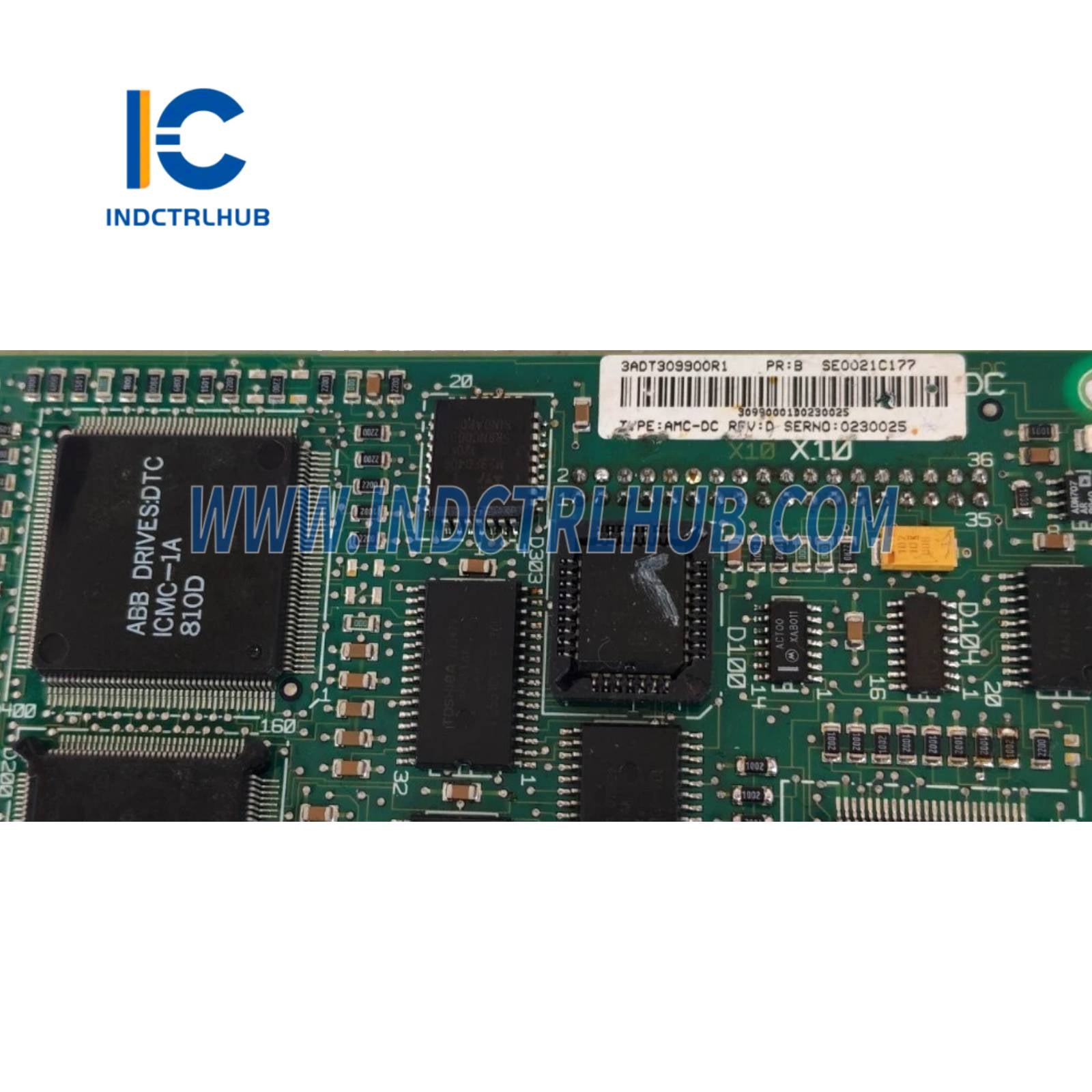

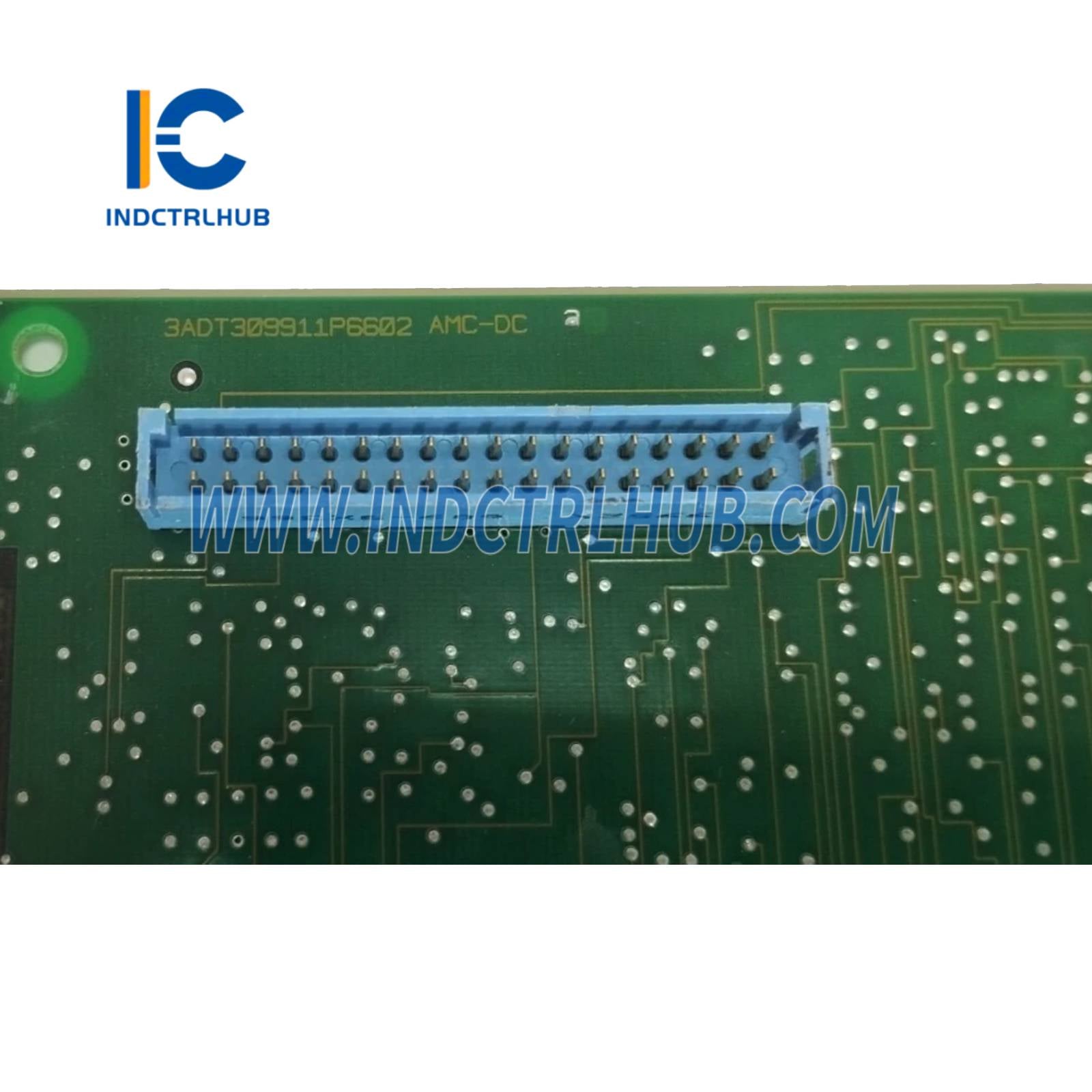

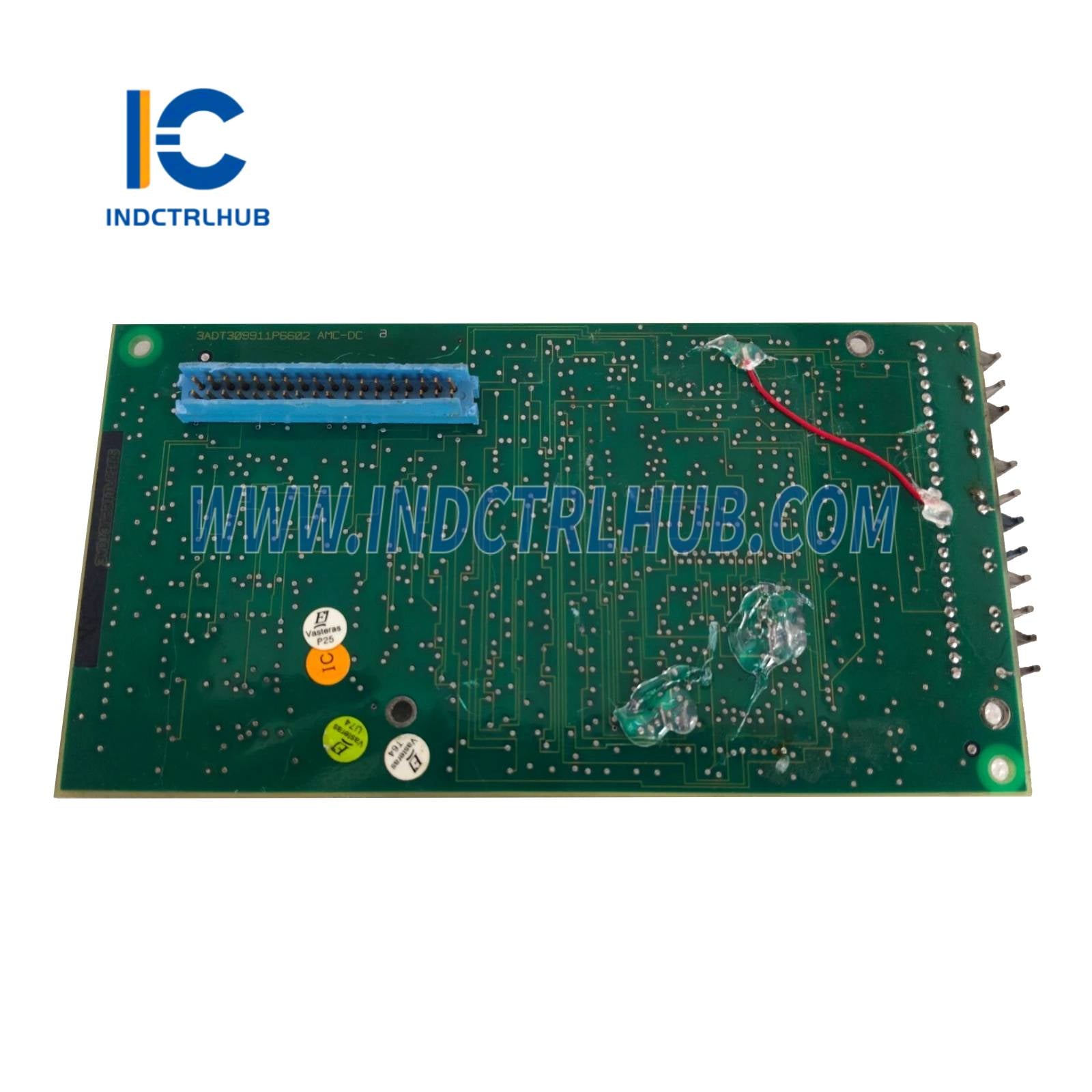

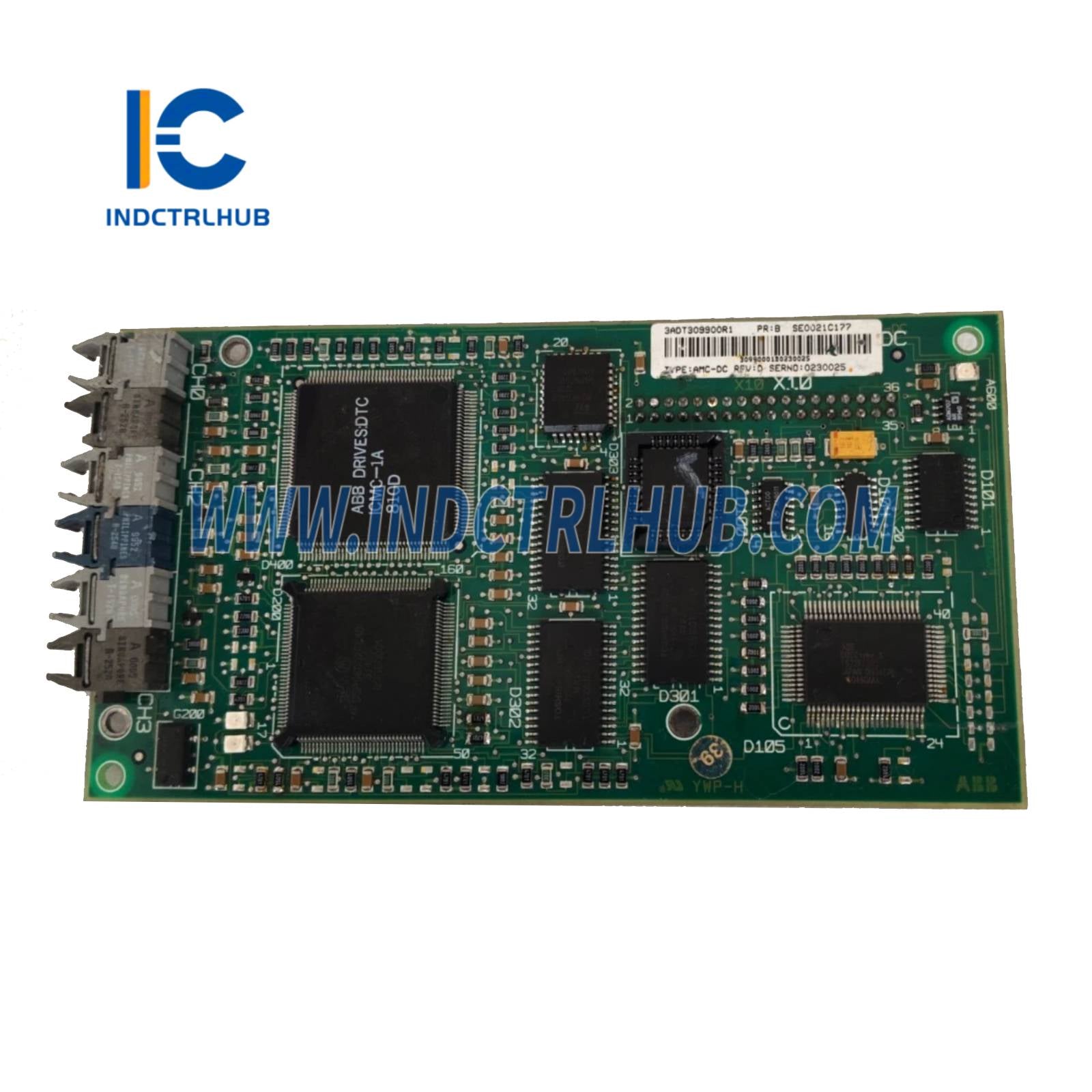

ABB AMC-DC 3ADT309900R1 Steuerplatine
Produktübersicht
- Die ABB AMC-DC mit der Teilenummer 3ADT309900R1 ist eine Steuerplatine, die für den Einsatz in ABBs DCS800-Serie von Gleichstromantrieben entwickelt wurde. Diese Platine dient als kritische Komponente zur Steuerung und Überwachung des Betriebs von Gleichstrommotoren in industriellen Anwendungen und bietet präzise Geschwindigkeits- und Drehmomentregelung. Sie wird in Branchen wie Metallverarbeitung, Zellstoff- und Papierindustrie, Bergbau und Materialtransport weit verbreitet eingesetzt, wo Gleichstromantriebe für eine leistungsstarke Motorsteuerung verwendet werden. Die AMC-DC-Platine ist bekannt für ihre Zuverlässigkeit, fortschrittlichen Steuerungsfunktionen und nahtlose Integration in ABB-Antriebssysteme.
Technische Spezifikationen
- Die 3ADT309900R1 (AMC-DC) weist folgende Spezifikationen auf, basierend auf Branchenquellen und ABB-Dokumentation:
| Spezifikation | Details |
|---|---|
| Modell-/Teilenummer | 3ADT309900R1 |
| Bezeichnung | AMC-DC |
| Hersteller | ABB |
| Beschreibung | Steuerplatine für DCS800 Gleichstromantriebe |
| Serie | DCS800 |
| Funktion | Steuert und überwacht den Betrieb von Gleichstrommotoren (Geschwindigkeit, Drehmoment und Diagnostik) |
| Eingangssignale | Analog: 0/4–20 mA, ±10 V Digital: Binäre Eingänge für Steuersignale |
| Ausgangssignale | Analog: 0/4–20 mA, ±10 V Digital: Relaisausgänge für Status und Fehler |
| Steuerungsalgorithmen | Fortschrittliche Geschwindigkeits- und Drehmomentregelung, Feldschwächung, PID-Regelung |
| Kommunikationsschnittstellen | Unterstützt ABB-Antriebs-Kommunikationsprotokolle (z. B. DDCS) Optional: PROFIBUS, DeviceNet, Modbus über Adaptermodule |
| Kompatibilität | ABB DCS800-Serie Gleichstromantriebe, kompatibel mit SDCS-CON-4 Steuerplattform |
| Stromversorgung | Versorgung über DCS800-Antrieb (typischerweise 24 VDC intern) |
| Leistungsaufnahme | Ca. 5–10 W |
| Umweltspezifikationen | Betriebstemperatur: 0°C bis +55°C (32°F bis +131°F) Lagerungstemperatur: -40°C bis +70°C (-40°F bis +158°F) Relative Luftfeuchtigkeit: 5% bis 95% nicht kondensierend Vibration: IEC 60068-2-6 konform |
| Gehäuse | IP20 (eingebaut im DCS800-Antrieb oder Schaltschrank) |
| Abmessungen | Ca. 200 mm (H) x 100 mm (B) x 20 mm (T) |
| Gewicht | Ca. 0,3–0,5 kg |
| Montage | Steckt in dedizierten Steckplatz der DCS800-Antriebssteuerung |
| Zertifizierungen | CE, UL, CSA, entspricht IEC 61800-5-1 Normen |
