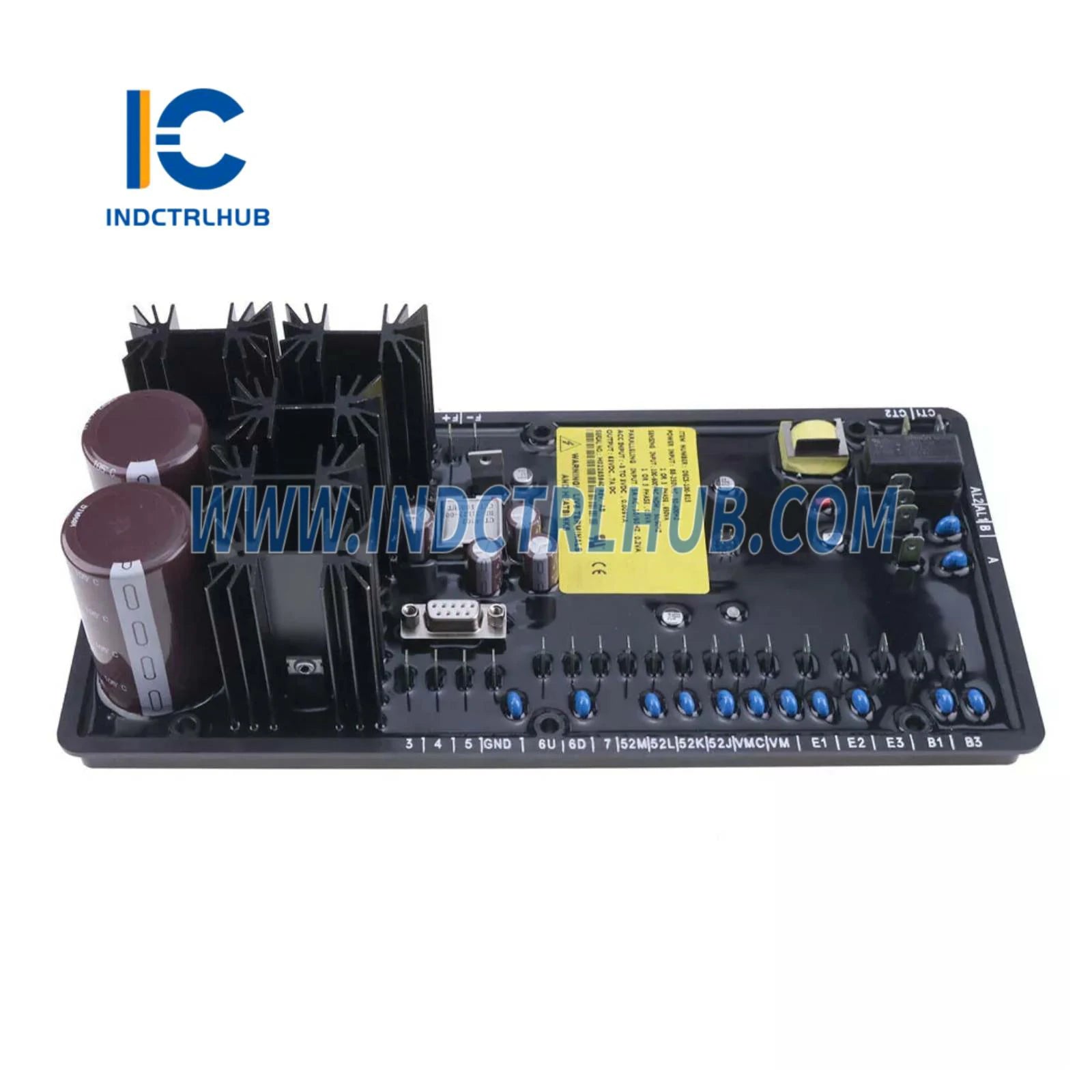

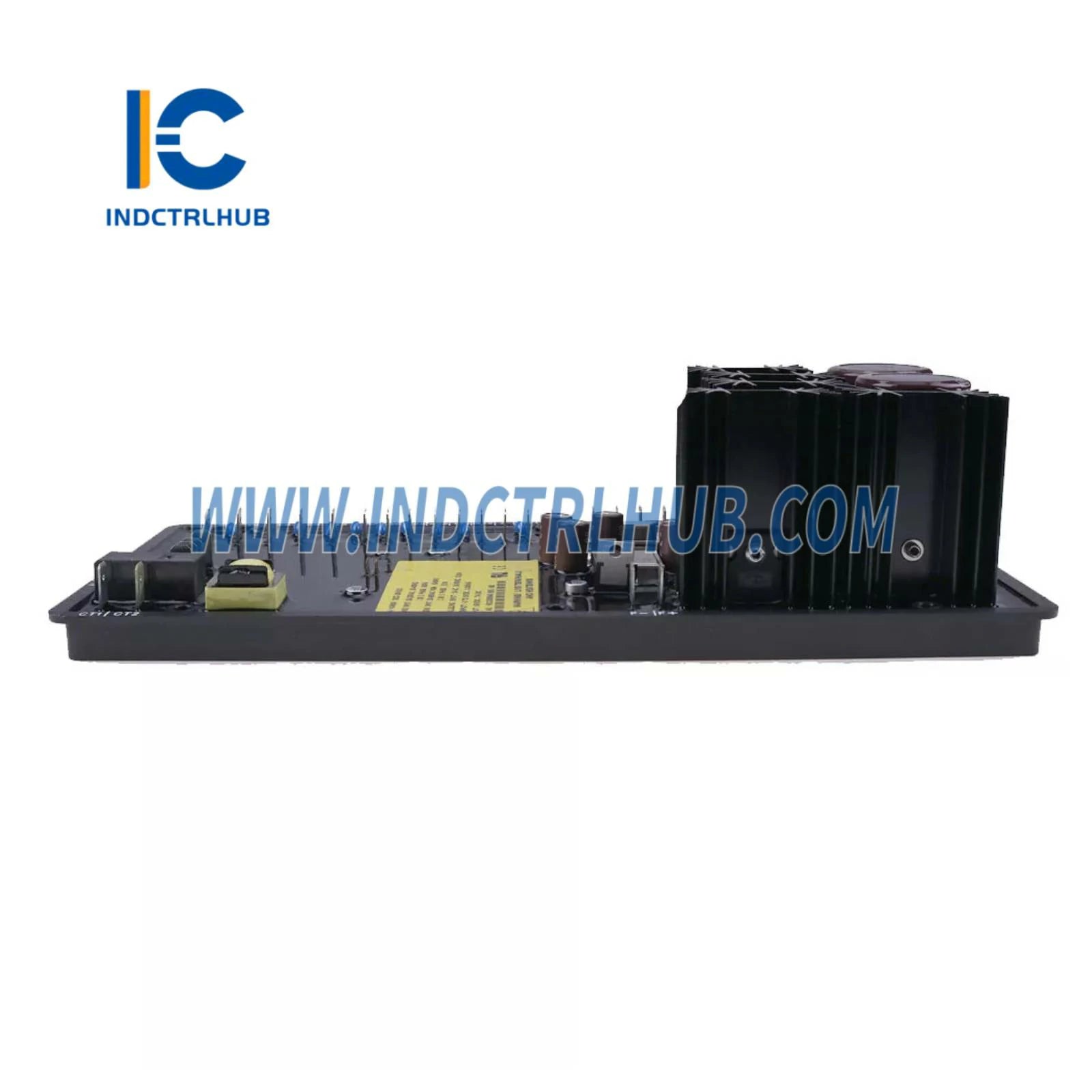

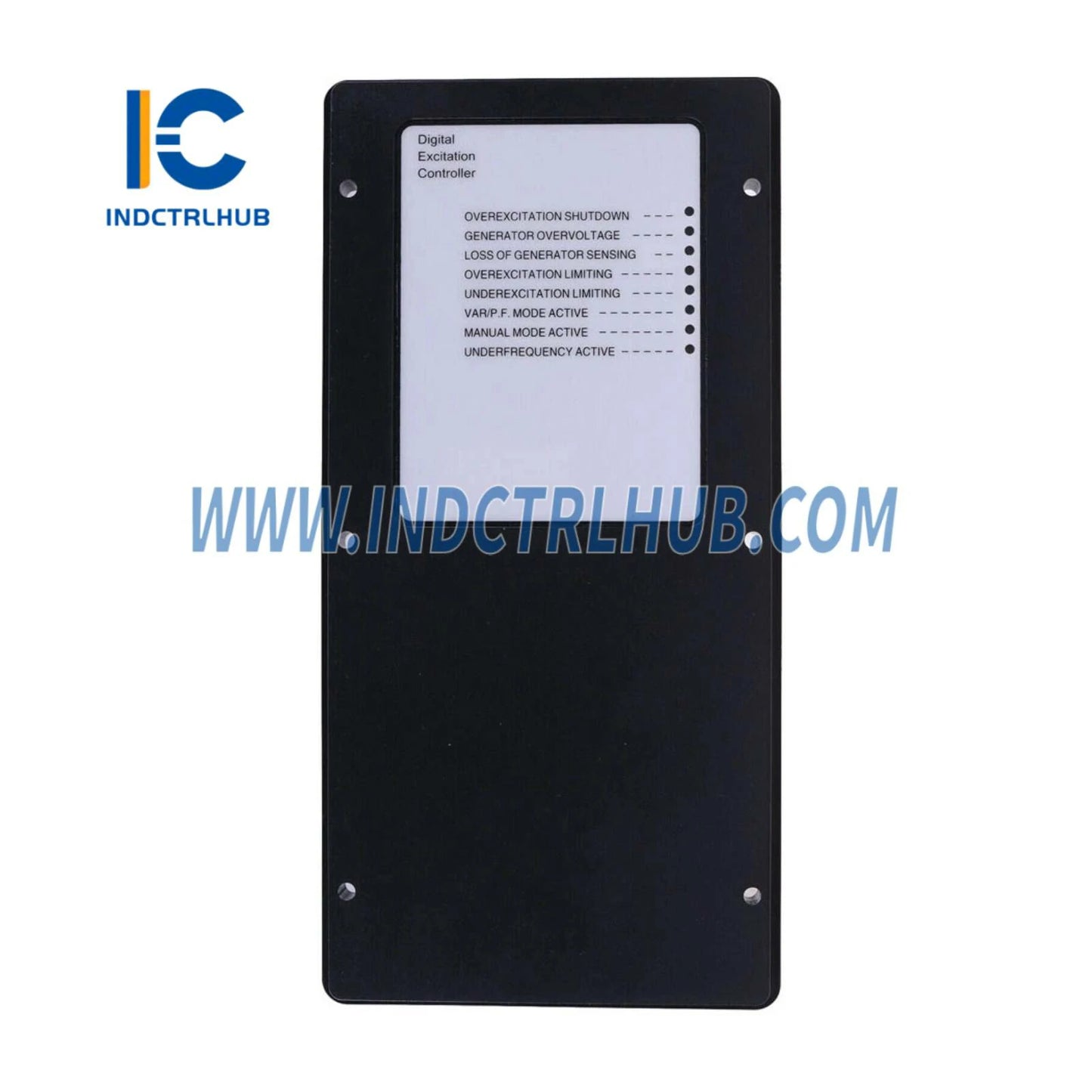

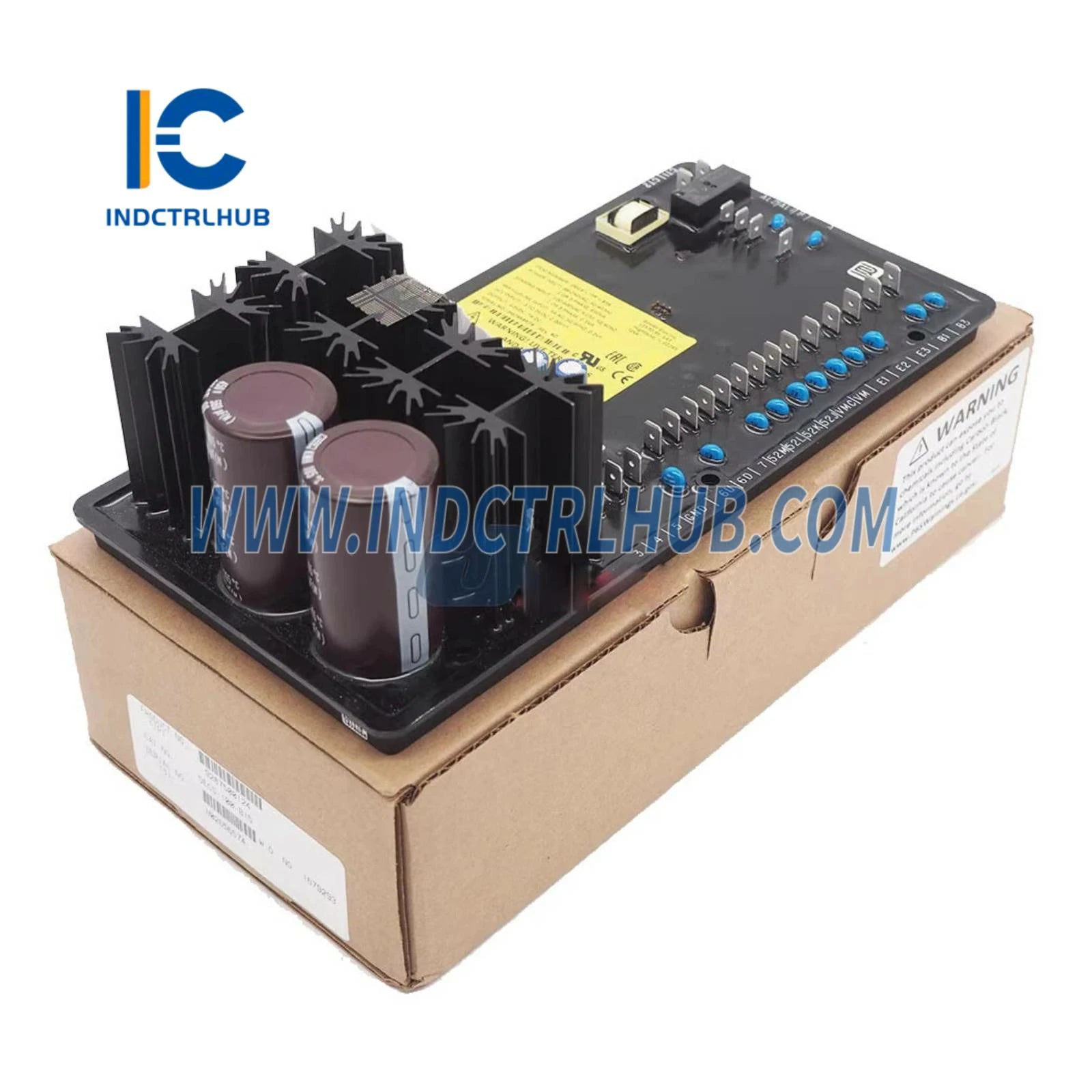

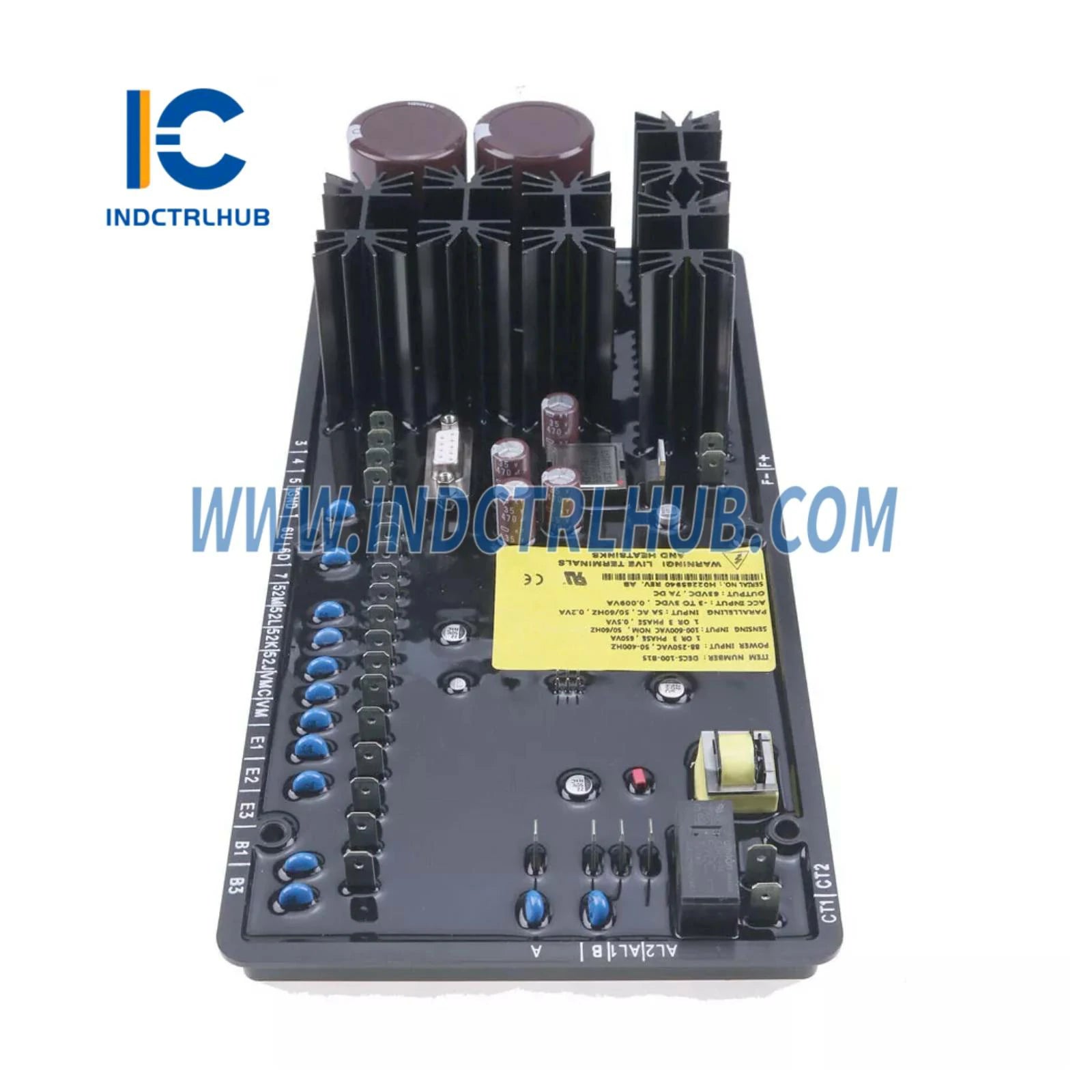

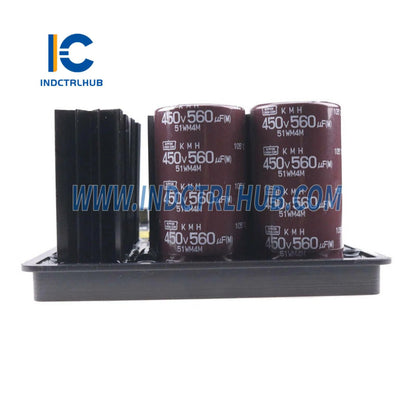

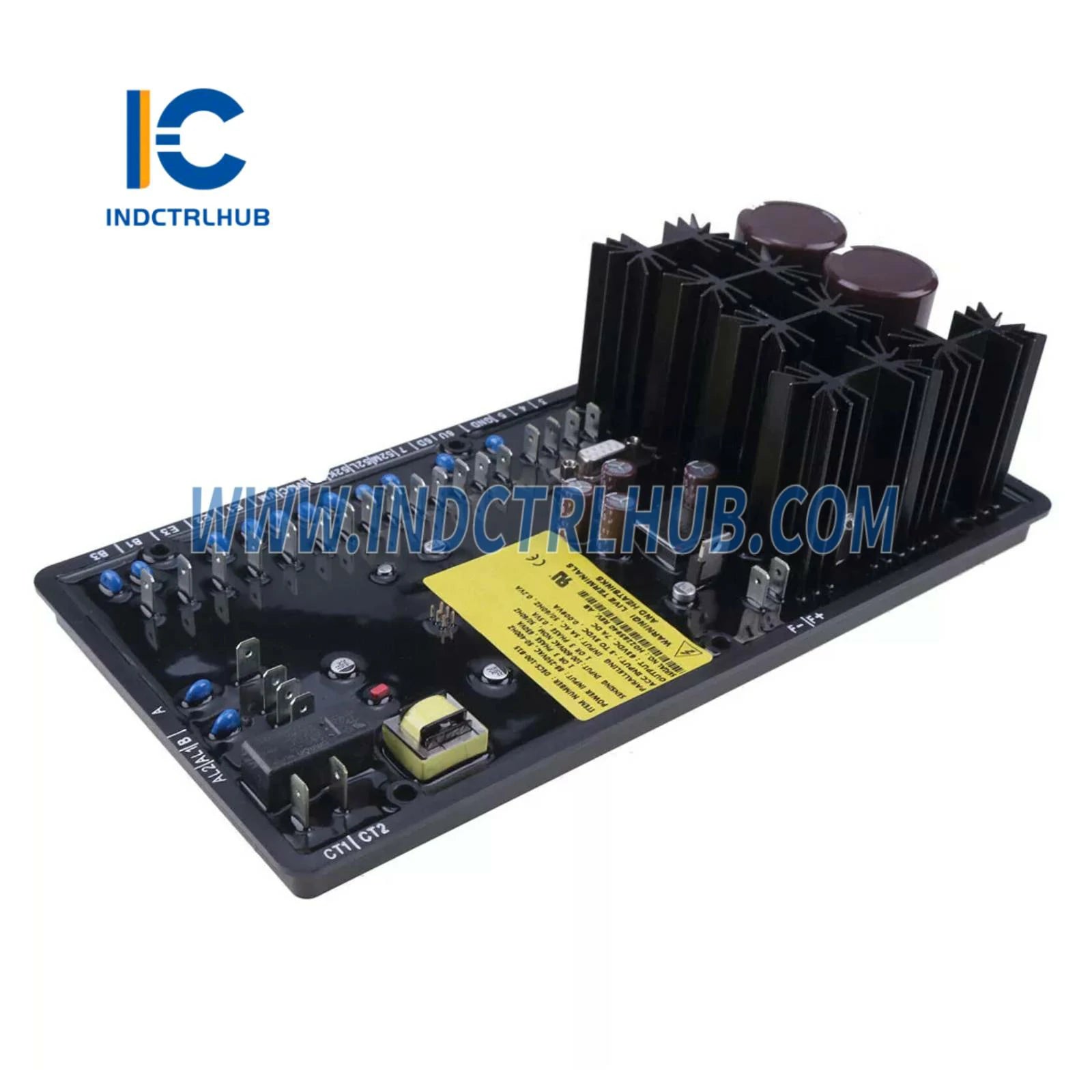

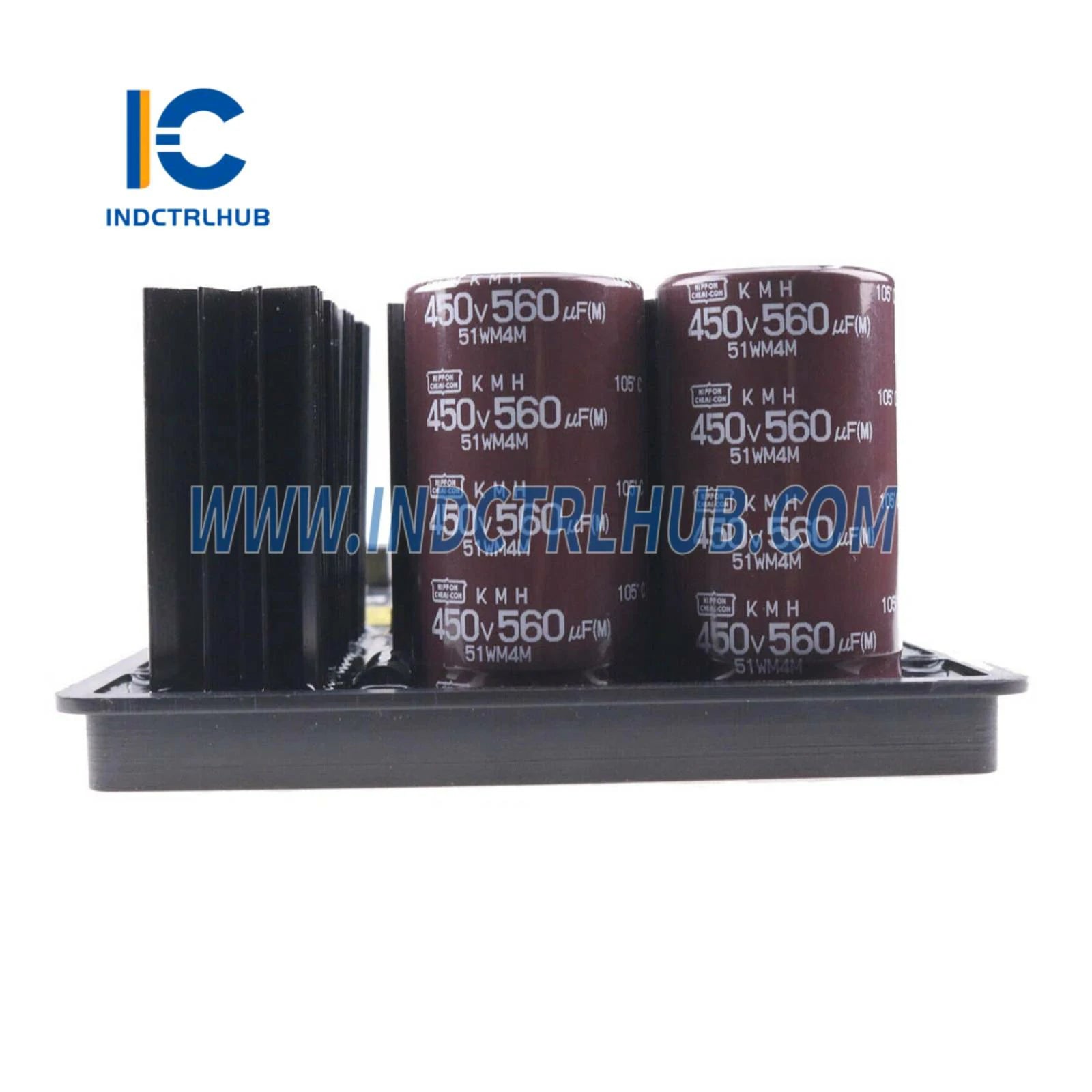

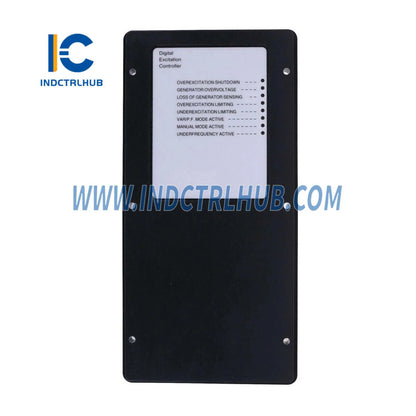

Woodward DECS-100-B15 цифрова система за управление на възбуждането
Woodward DECS-100-B15 цифрова система за управление на възбуждането
Manufacturer: Woodward
Product No.: DECS-100-B15
Condition:1000 в наличност
Product Type: Цифрова система за управление на възбуждането
Product Origin: USA
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Дигитална система за управление на възбуждането Woodward DECS-100-B15
Преглед на продукта
- Woodward DECS-100-B15 е дигитална система за управление на възбуждането, проектирана за прецизно регулиране на напрежението и контрол на възбуждането на синхронни генератори в приложения за производство на електроенергия, като индустриални електроцентрали, морски системи и резервни генератори. Този контролен блок, базиран на микропроцесор, осигурява автоматично регулиране на напрежението, контрол на реактивната мощност и защитни функции, което го прави подходящ за малки до средни генераторни агрегати. DECS-100-B15 предлага стабилна работа с компактен дизайн, интегрирайки се безпроблемно с генераторните системи, за да осигури стабилна работа при променливи товарни условия. В сравнение с други системи за възбуждане на Woodward като DECS-200 или DECS-250, DECS-100-B15 е икономично решение с по-проста функционалност, предназначена за по-малко сложни приложения. Той се различава от контролерите за генераторни агрегати на Woodward (например EasyGen-3500-5, 8440-2087), електронните регулатори (например 8406-121) и задвижващите механизми (например 8408-921), като се фокусира специално върху управлението на възбуждането на генератора.
Технически спецификации
- DECS-100-B15 има следните спецификации, базирани на индустриални източници и документация на Woodward:
| Спецификация | Данни |
|---|---|
| Модел/номер на част | DECS-100-B15 |
| Производител | Woodward |
| Описание | Дигитална система за управление на възбуждането за синхронни генератори |
| Серия | DECS-100 |
| Функция | Регулира напрежението на генератора, контролира възбуждането и осигурява защита |
| Процесор | Базиран на микропроцесор (специфичната архитектура не е публично оповестена) |
| Памет | Флаш: 4_8 MB (за фърмуер и конфигурация) RAM: 2_4 MB (за данни по време на работа) |
| Дисплей | Няма (конфигурация чрез PC интерфейс или външен HMI) |
| Входове | 3-фазно напрежение (до 600 VAC) 3-фазен ток (CT 1 A или 5 A) 2 аналогови входа (4_20 mA или 0_10 V) 4 дискретни входа (24 VDC) |
| Изходи | 1 изход за възбуждане (до 63 VDC при 7 A непрекъснато, 15 A за 10 секунди) 2 аналогови изхода (4_20 mA) 3 релейни изхода (сух контакт, до 250 VAC/5 A) |
| Комуникационни интерфейси | 1 сериен порт (RS-485, Modbus RTU) CANbus (по избор, за интеграция с двигателни управления) |
| Режими на управление | Автоматично регулиране на напрежението (AVR), контрол на коефициента на мощността (PF), контрол на реактивната мощност (VAR), ръчно управление на възбуждането |
| Точност на регулиране | ±0.25% от номиналното напрежение (в стабилно състояние) |
| Защитни функции | Прекомерно възбуждане, недостатъчно възбуждане, пренапрежение, поднапрежение, загуба на сензорни сигнали, претоварване на полето |
| Резервираност | Без резервираност |
| Диагностика | Откриване на повреди, запис на събития (до 100 събития), статусни светодиоди |
| Съвместимост | Съвместим с безчеткови или статични възбудители; интегрира се с контролери за генераторни агрегати Woodward (например серия EasyGen), SCADA системи и устройства на трети страни чрез Modbus |
| Захранване | 12_36 VDC (номинално 24 VDC) или 120_240 VAC (50/60 Hz) |
| Консумация на енергия | Приблизително 15_25 W |
| Екологични спецификации | Работна температура: -40°C до +70°C Температура на съхранение: -40°C до +85°C Относителна влажност: 5% до 95% без кондензация Вибрации: съответствие с IEC 60068-2-6 Удари: съответствие с IEC 60068-2-27 |
| Кутия | IP20 (монтаж на панел, по-високи IP степени с кутии) |
| Размери | Приблизително 233 мм (височина) x 144 мм (ширина) x 72 мм (дълбочина) |
| Тегло | Приблизително 1_2 кг |
| Монтаж | Панелен или DIN шина |
| Сертификати | CE, UL, CSA, морски сертификати (например DNV, ABS, в зависимост от конфигурацията) |
