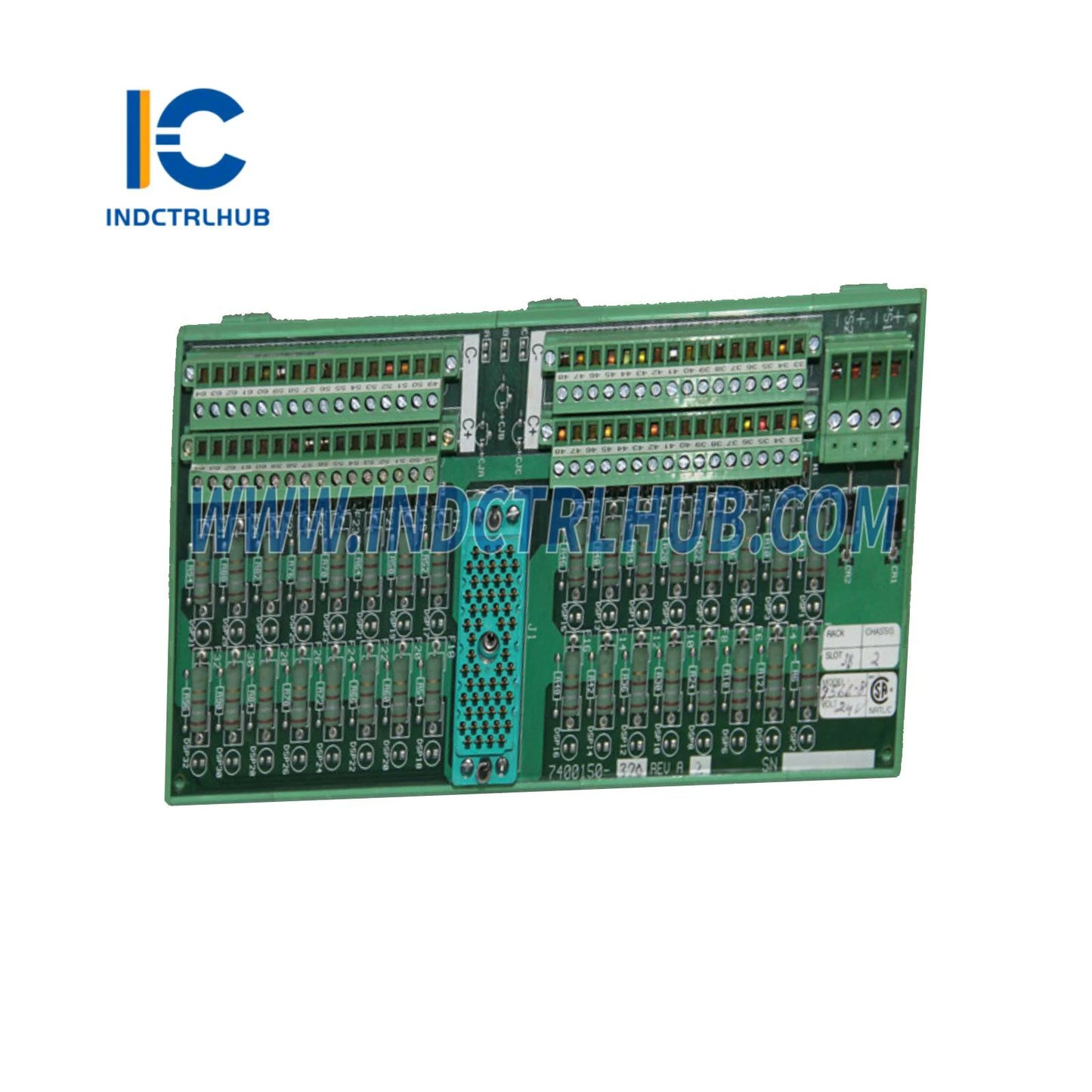

Woodward 9566-850 ProAct цифрова система за контрол на скоростта
Woodward 9566-850 ProAct цифрова система за контрол на скоростта
Manufacturer: Woodward
Product No.: 9566-850
Condition:1000 в наличност
Product Type: ProAct Digital Скоростен Контрол Система
Product Origin: USA
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Woodward 9566-850 ProAct Цифрова система за контрол на скоростта
Преглед на продукта
- Woodward 9566-850 е ProAct цифрова система за контрол на скоростта, предназначена за прецизно регулиране на скоростта на дизелови или газови двигатели в индустриални приложения, като генераторни агрегати, морска пропулсия и индустриални машини. Част от серията Woodward__ ProAct
Технически спецификации
- 9566-850 има следните спецификации, базирани на индустриални източници и документация на Woodward:
| Спецификация | Детайли |
|---|---|
| Модел/Номер на част | 9566-850 |
| Производител | Woodward |
| Описание | ProAct цифрова система за контрол на скоростта за дизелови/газови двигатели |
| Серия | ProAct |
| Функция | Регулира скоростта на двигателя, поддържа споделяне на натоварване и контролира ProAct задвижвания |
| Процесор | Базиран на микропроцесор (специфична архитектура не е публично детайлизирана) |
| Памет | Flash: 4_8 MB (за фърмуер и конфигурация) RAM: 2_4 MB (за данни по време на работа) |
| Дисплей | Без вграден дисплей; LED индикатори за статус и грешки; конфигурация чрез външен компютър или HMI |
| Входове | 2 входа за скорост (магнитен сензор или близостни сонди, 0.5_25 kHz) 4 аналогови входа (4_20 mA или 0_5 V, напр. дистанционна зададена стойност, сензор за натоварване) 4 дискретни входа (24 VDC, за старт/стоп, нулиране или избор на режим) |
| Изходи | 1 изход за задвижване (0_200 mA, съвместим с ProAct задвижвания) 2 аналогови изхода (4_20 mA, за мониторинг на скорост или натоварване) 3 релейни изхода (сух контакт, до 250 VAC/2 A, за аларми или изключвания) |
| Комуникационни интерфейси | 1 сериен порт (RS-232 или RS-485, Modbus RTU) 1 CANbus порт (за ECU на двигателя или системна интеграция) USB (за конфигурация и диагностика) |
| Режими на управление | Изохронен, droop, променлива скорост, споделяне на натоварване |
| Точност на регулиране на скоростта | ±0.25% от номиналната скорост (стабилно състояние) |
| Защитни функции | Защита от превишена скорост, откриване на повреда на задвижването, загуба на сигнал за скорост |
| Резервираност | Без резервираност |
| Диагностика | Откриване на грешки, запис на събития (до 100 събития), статусни LED, мониторинг в реално време чрез Modbus или CANbus |
| Съвместимост | Woodward ProAct задвижвания (напр. ProAct I, II, III, IV), магнитни сензори, близостни сонди, ECU на двигатели (чрез CANbus); устройства на трети страни чрез Modbus RTU; интеграция с Woodward системи за управление (напр. EasyGen, 505) и SCADA системи |
| Захранване | 18_32 VDC (24 VDC номинално) |
| Консумация на енергия | Приблизително 10_15 W |
| Екологични спецификации | Работна температура: -40°C до +70°C (-40°F до +158°F) Температура на съхранение: -40°C до +85°C (-40°F до +185°F) Относителна влажност: 5% до 95% без кондензация Вибрации: съответствие с IEC 60068-2-6 Удари: съответствие с IEC 60068-2-27 |
| Корпус | IP20 (изисква корпус за сурови среди) |
| Размери | Приблизително 200 мм (В) x 150 мм (Ш) x 60 мм (Д) |
| Тегло | Приблизително 1_1.5 кг |
| Монтаж | Монтаж на панел или DIN шина (с адаптер) |
| Сертификати | CE, UL, CSA, морски сертификати (напр. DNV, ABS, в зависимост от конфигурацията); ATEX/IECEx Зона 2 (по избор) |
_
