Product Description

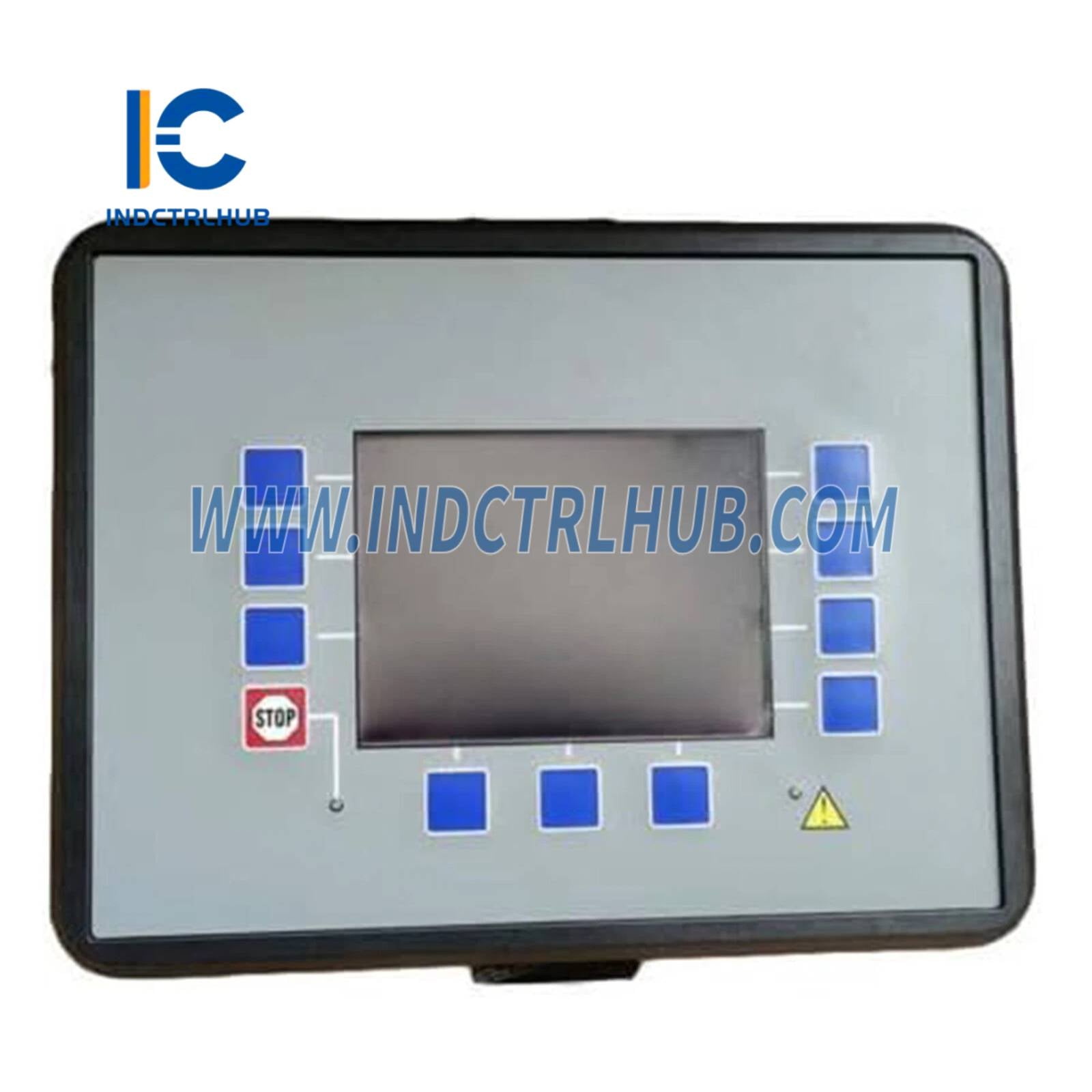

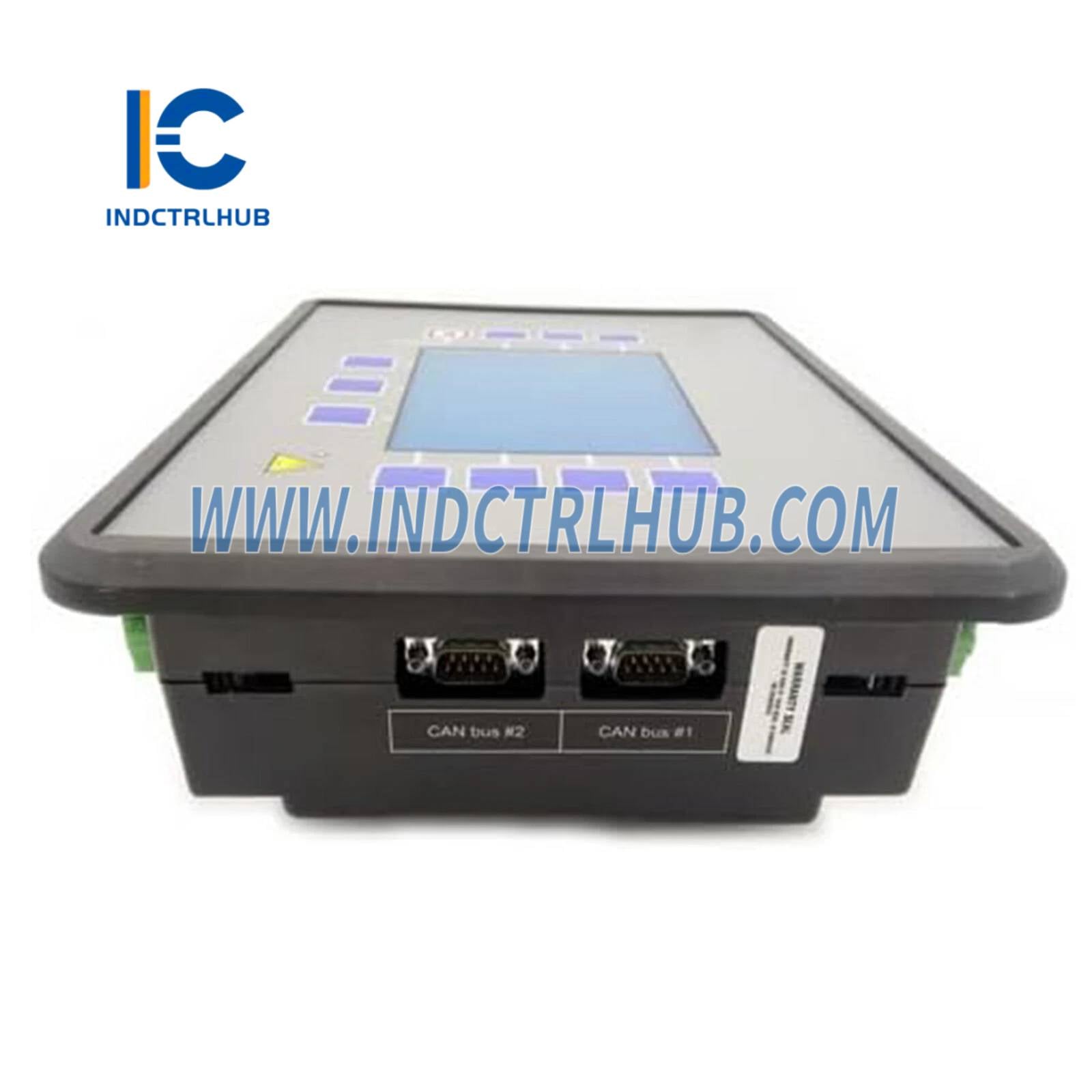

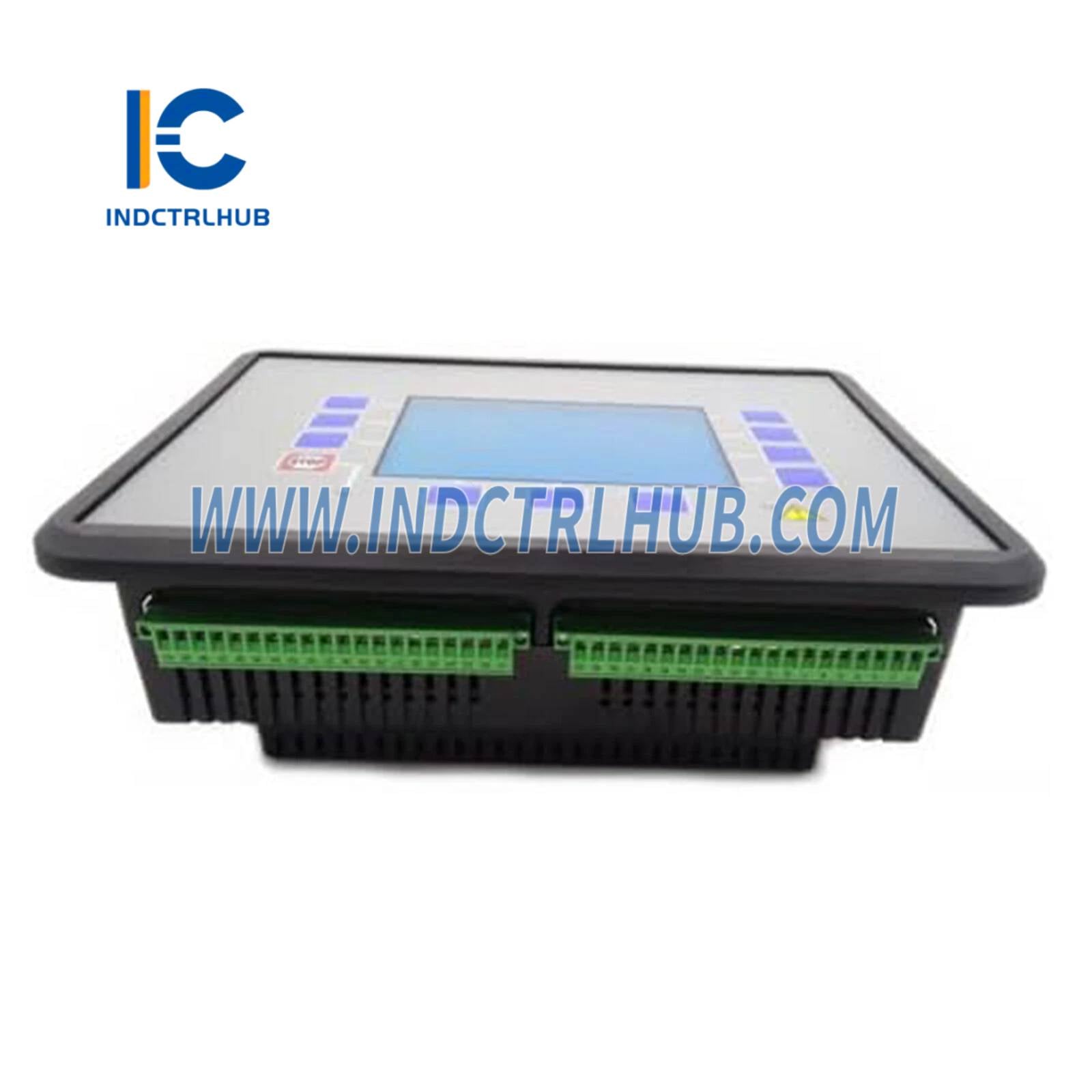

Woodward 8440-2064 Контролер EasyGen-2500-5 за Генераторни Агрегати
Преглед на продукта
- Woodward 8440-2064 е контролер EasyGen-2500-5 за генераторни агрегати, проектиран за управление и наблюдение на генераторни комплекти в индустриални приложения като производство на електроенергия, морска пропулсия и резервни енергийни системи. Този контролер с микропроцесорна основа е част от серията EasyGen-2000 на Woodward, предлагащ надеждно управление на двигатели и генератори за дизелови, газови или двудвигателни системи в единична или паралелна работа. EasyGen-2500-5 осигурява автоматично стартиране/спиране, споделяне на натоварване, управление на мощността и защитни функции с компактен, удобен за потребителя интерфейс, което го прави подходящ за малки до средни енергийни системи. В сравнение с EasyGen-3200-5 (например 8440-2050, 8440-1978), EasyGen-2500-5 е по-икономично решение с леко намалени възможности за вход/изход и комуникация, но запазва стабилна производителност. 8440-2064 е специфичен вариант на EasyGen-2500-5, потенциално с обновен фърмуер или хардуерни конфигурации в сравнение с други модели като 8440-1868. Той разполага с усъвършенствани комуникационни протоколи и здрава конструкция за надеждна работа в изискващи среди. 8440-2064 се различава от серията 2301D/E на Woodward (например 8273-1011), серия 505D (например 8200-1300), серия Peak150 (например 8200-176), серия ProAct (например 8237-2595), серия 723PLUS (например 8270-1013), EPG системи (например 8290-195), електронни регулатори (например 8406-121) и задвижващи механизми (например 8408-921), като се фокусира върху интегрирано управление на генераторни агрегати и управление на мощността.
Технически спецификации
- 8440-2064 има следните спецификации
| Спецификация | Детайли |
|---|---|
| Модел/Номер на част | 8440-2064 |
| Производител | Woodward |
| Описание | Контролер EasyGen-2500-5 за генераторни агрегати |
| Серия | EasyGen-2000 |
| Функция | Управлява и наблюдава генераторни комплекти; управлява двигател, генератор и разпределение на мощността |
| Процесор | Микропроцесорен (специфичната архитектура не е публично детайлизирана) |
| Памет | Флаш: 8–16 MB (за фърмуер и конфигурация) RAM: 4–8 MB (за данни по време на работа) |
| Дисплей | Графичен LCD, 132x64 пиксела, многоезичен интерфейс |
| Входове | 8 аналогови входа (конфигурируеми за 4–20 mA, 0–10 V или RTD) 12 дискретни входа (24 VDC) 2 входа за скорост (магнитен сензор или близостни сонди) |
| Изходи | 4 аналогови изхода (4–20 mA или 0–10 V) 12 релейни изхода (сух контакт, до 250 VAC/2 A) 1 изход за задвижващ механизъм (съвместим с Woodward задвижващи механизми, 4–20 mA или 0–200 mA) |
| Комуникационни интерфейси | 1 сериен порт (RS-485, Modbus RTU) 1 CANopen порт (за комуникация с двигател и генератор) Ethernet (по избор, Modbus TCP) USB (за конфигурация) |
| Режими на управление | Автоматично/ръчно стартиране/спиране, изохронно/дръпващо споделяне на натоварване, управление на активна/реактивна мощност, управление на фактор на мощността |
| Резервираност | Без резервираност |
| Диагностика | Откриване на повреди, регистриране на събития (до 500 събития), тенденции в реално време, статусни светодиоди |
| Съвместимост | Woodward задвижващи механизми (например UG-8, ProAct, 8408-921), сензори за скорост, прекъсвачи и устройства на трети страни чрез стандартни протоколи; интеграция със SCADA системи |
| Захранване | 12–36 VDC (номинално 24 VDC) |
| Консумация на енергия | Приблизително 10–25 W |
| Екологични спецификации | Работна температура: -20°C до +70°C (-4°F до +158°F) Температура на съхранение: -30°C до +80°C (-22°F до +176°F) Относителна влажност: 5% до 95% без кондензация Вибрации: съответствие с IEC 60068-2-6 Удари: съответствие с IEC 60068-2-27 |
| Кутия | IP54 (преден панел, при правилен монтаж); IP20 (заден) |
| Размери | Приблизително 219 мм (В) x 171 мм (Ш) x 61 мм (Д) |
| Тегло | Приблизително 1.5–2 кг |
| Монтаж | Монтаж на панел (размери на изрязване според ръководството) |
| Сертификати | CE, UL, CSA, морски сертификати (например DNV, ABS, Lloyd’s Register); ATEX/IECEx Зона 2 (в зависимост от конфигурацията) |
