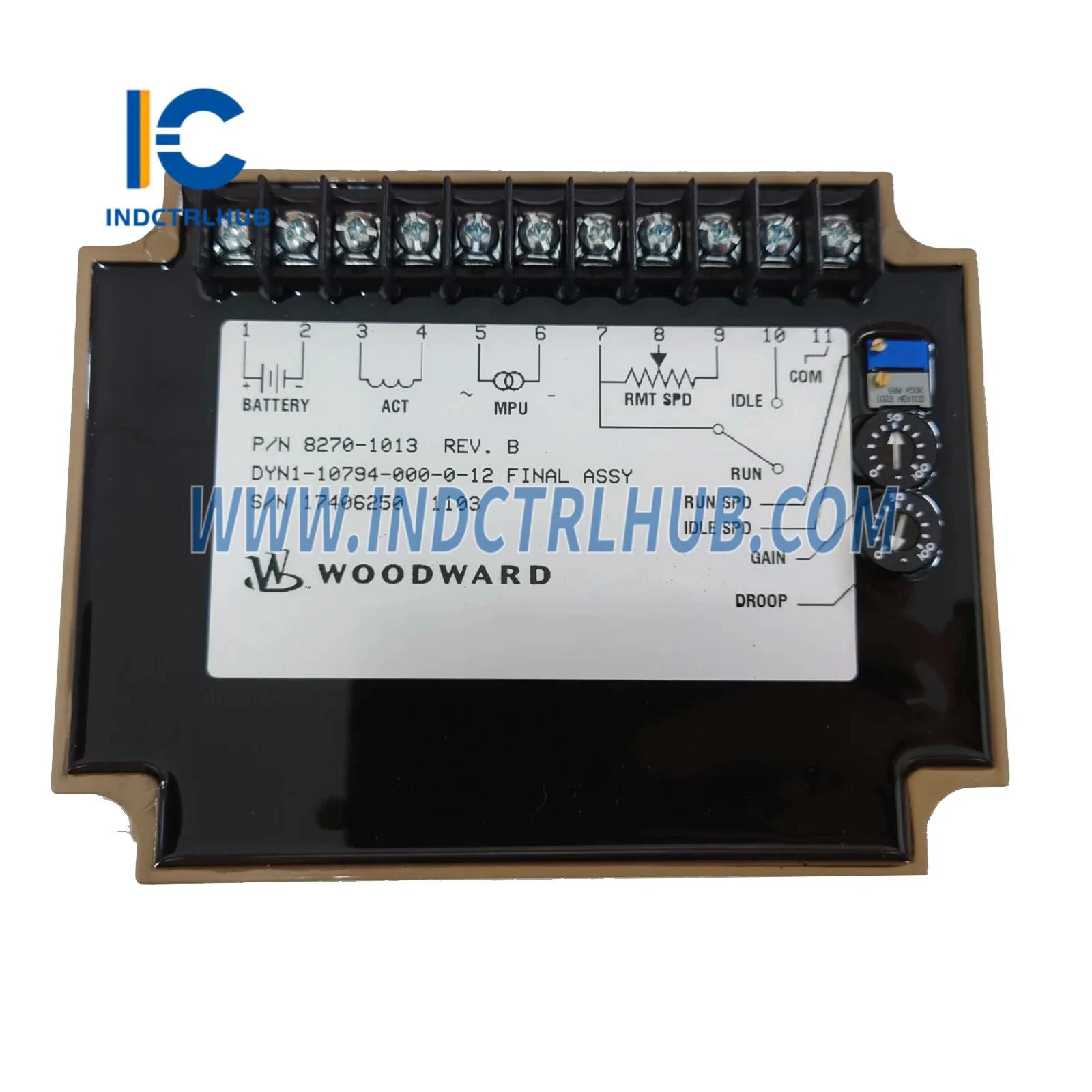

Woodward 8270-1013 723PLUS Дигитален
Woodward 8270-1013 723PLUS Дигитален
Manufacturer: Woodward
Product No.: 8270-1013
Condition:1000 в наличност
Product Type: 723PLUS Digital
Product Origin: USA
Payment: T/T, Western Union
Weight: 3500g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Woodward 8270-1013 723PLUS Цифрова Система за Управление
Преглед на продукта
- Woodward 8270-1013 е 723PLUS цифрова система за управление, проектирана за прецизен контрол на скоростта, натоварването и процесите на индустриални двигатели и турбини в приложения като производство на електроенергия, морска пропулсия и индустриални процеси. Този контролен блок, базиран на микропроцесор, е част от серията Woodward__ 723PLUS, предлагаща усъвършенствани възможности за управление на дизелови, газови или двугоривни двигатели, както и малки газови или парни турбини. Моделът 8270-1013 осигурява интегриран контрол, защита и диагностика с персонализиран софтуер, което го прави подходящ за сложни системи, изискващи прецизно регулиране и интеграция с платформи SCADA или DCS. Той разполага с надеждни комуникационни опции и здрава конструкция за надеждна работа в изискващи среди. 8270-1013 се различава от серията Woodward__ 505D (например 8200-1300), серията Peak150 (например 8200-176), серията ProAct (например 8237-2595) и системите MicroNet (например 5541-693), като се фокусира върху универсален контрол на двигатели и турбини с повишена гъвкавост.
Технически характеристики
- 8270-1013 има следните характеристики_
| Характеристика | Детайли |
|---|---|
| Модел/Номер на част | 8270-1013 |
| Производител | Woodward |
| Описание | 723PLUS цифрова система за управление на двигатели и турбини |
| Серия | 723PLUS |
| Функция | Управлява скорост, натоварване и параметри на процеса за дизелови, газови или двугоривни двигатели, или малки турбини |
| Процесор | Базиран на микропроцесор (специфичната архитектура не е публично оповестена) |
| Памет | Flash: 8_16 MB (за фърмуер и конфигурация) RAM: 4_8 MB (за данни по време на работа) |
| Дисплей | Няма (конфигурация чрез PC интерфейс или външен HMI) |
| Входове | 4 входа за скорост (магнитен сензор или близостни сонди) 12 аналогови входа (4_20 mA или 0_5 V) 16 дискретни входа (24 VDC) |
| Изходи | 6 аналогови изхода (4_20 mA) 8 релейни изхода (сух контакт) 2 изхода за задвижващи механизми (4_20 mA или 0_200 mA) |
| Комуникационни интерфейси | 2 сериен порта (RS-232 или RS-485, Modbus RTU) CANopen (стандартен) Ethernet (по избор, за усъвършенствана интеграция) |
| Режими на управление | Контрол на скорост, контрол на натоварване, изохронен или droop режим, споделяне на натоварване, контрол на процеси |
| Резервираност | Без резервираност (налични са опционални резервирани конфигурации) |
| Диагностика | Откриване на неизправности, запис на събития (до 500 събития), статусни LED индикатори |
| Съвместимост | Woodward задвижващи механизми (например UG-8, EGB, ProAct, CPC), сензори за скорост и устройства на трети страни чрез стандартни протоколи; интеграция със SCADA/DCS системи |
| Захранване | 18_32 VDC (номинално 24 VDC) или 90_264 VAC (50/60 Hz) |
| Консумация на енергия | Приблизително 20_40 W |
| Екологични спецификации | Работна температура: -40°C до +70°C (-40°F до +158°F) Температура на съхранение: -40°C до +85°C (-40°F до +185°F) Относителна влажност: 5% до 95% без кондензация Вибрации: съответствие с MIL-STD-810 Удари: съответствие с MIL-STD-810 |
| Кутия | IP20 (монтаж на панел, по-високи IP класове с кутии) |
| Размери | Приблизително 300 мм (В) x 250 мм (Ш) x 100 мм (Д) |
| Тегло | Приблизително 2.5_3.5 кг |
| Монтаж | Панелен или DIN шина |
| Сертификати | CE, UL, CSA, ATEX Зона 2 (за опасни зони, в зависимост от конфигурацията), морски сертификати (например DNV, ABS) |
_
