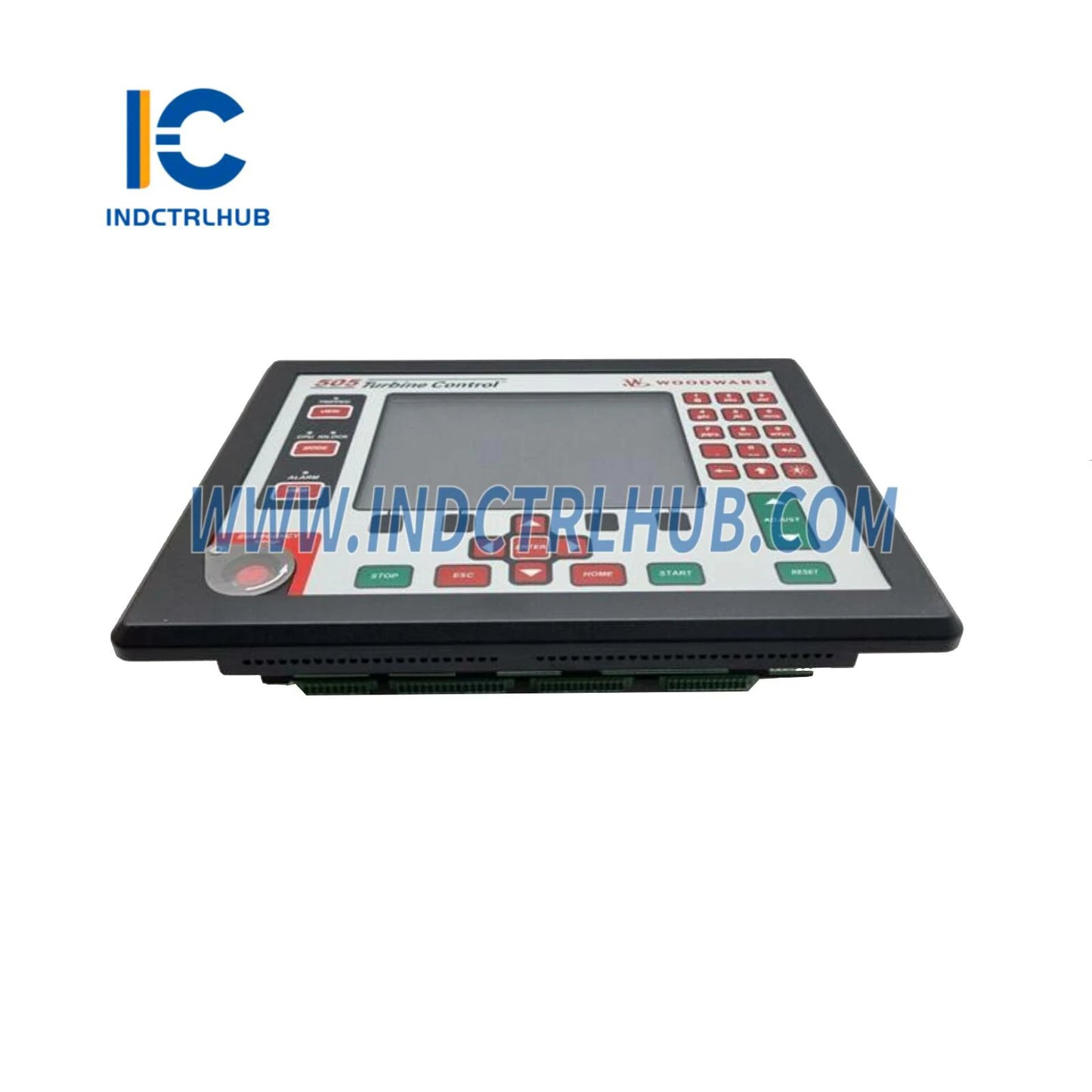

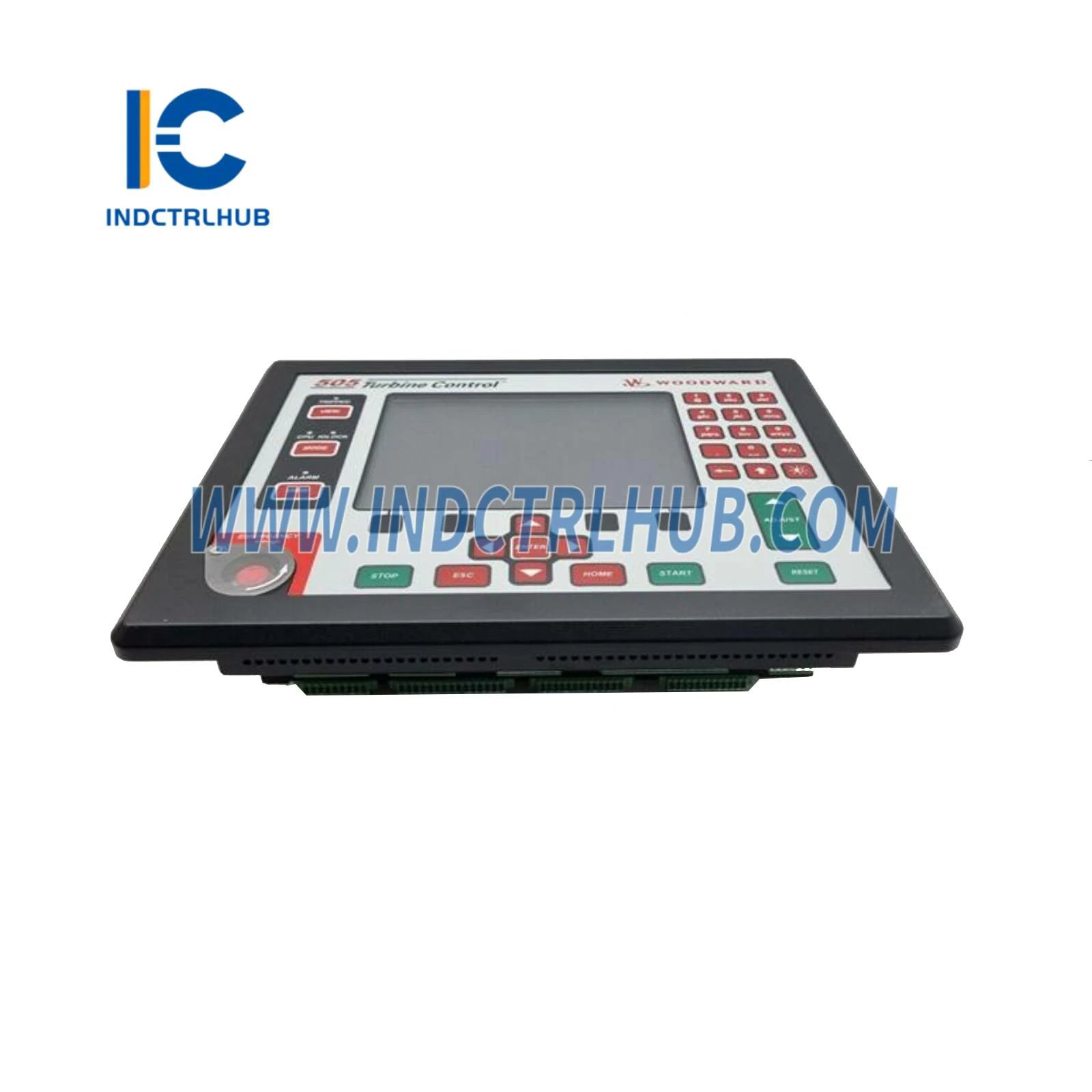

Woodward 8200-1300 505D цифров регулатор за управление на турбина
Woodward 8200-1300 505D цифров регулатор за управление на турбина
Manufacturer: Woodward
Product No.: 8200-1300
Condition:1000 в наличност
Product Type: Цифров регулатор 505D за управление на турбини
Product Origin: USA
Payment: T/T, Western Union
Weight: 5000g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Woodward 8200-1300 505D Цифров регулатор за управление на турбини
Преглед на продукта
- Woodward 8200-1300 е 505D Цифров регулатор за управление на турбини, част от серията Woodward__ 505 от усъвършенствани системи за управление, предназначени за парни турбини. Този микропроцесорен контролен блок осигурява прецизен контрол на скоростта, натоварването и процеса за парни турбини в приложения като производство на електроенергия, нефт и газ, петрохимия и индустриални процеси. 8200-1300 е конфигуриран за системи с единичен или разделен диапазон на задвижващите механизми и поддържа екстракционни, приемни или неекстракционни турбини. Той разполага с подобрен потребителски интерфейс с по-голям цветен сензорен дисплей в сравнение с по-ранни модели като 8200-1203 или 8200-1205, заедно с разширени комуникационни възможности и интегрирана диагностика. 8200-1300 е подходящ както за нови инсталации, така и за ретрофит, предлагайки здрава производителност в изискващи индустриални среди.
Технически спецификации
- 8200-1300 има следните спецификации, базирани на индустриални източници и документация на Woodward:
| Спецификация | Подробности |
|---|---|
| Модел/номер на част | 8200-1300 |
| Производител | Woodward |
| Описание | 505D Цифров регулатор за управление на турбини за парни турбини |
| Серия | 505D |
| Функция | Контролира скоростта, натоварването и параметрите на процеса за парни турбини |
| Процесор | Базиран на микропроцесор (специфичната архитектура не е публично детайлизирана) |
| Памет | Flash: 16_32 MB (за фърмуер и конфигурация) RAM: 8_16 MB (за данни по време на работа) |
| Дисплей | Цветен сензорен LCD дисплей, 800x480 пиксела, 5.7 инча (подобрено интерфейс) |
| Входове | 6 входа за скорост (магнитен сензор или близостни сонди) 16 аналогови входа (4_20 mA или 0_5 V) 24 дискретни входа (24 VDC) |
| Изходи | 4 аналогови изхода (4_20 mA) 8 релейни изхода (сух контакт) 2 изхода за актуатори (4_20 mA или 0_200 mA, единичен или разделен обхват) |
| Комуникационни интерфейси | 2 Ethernet порта (Modbus TCP, OPC, Woodward proprietary) 2 сериен порта (RS-232, RS-485, Modbus RTU) CANopen (стандарт) |
| Режими на управление | Управление на скорост, управление на натоварване, управление на изтегляне/прием, каскадно управление, управление на процеси |
| Резервиране | Нерезервиран (по избор резервирани конфигурации на захранване) |
| Диагностика | Откриване на грешки в реално време, запис на събития (до 1000 събития), мониторинг на състоянието на системата, диагностика с тъчскрийн |
| Съвместимост | Актуатори Woodward (напр. TG, EHPC), сензори и устройства на трети страни чрез стандартни протоколи; интеграция с DCS/SCADA системи |
| Захранване | 18_32 VDC (номинално 24 VDC) или 90_264 VAC (50/60 Hz) |
| Консумация на енергия | Прибл. 25_45 W (в зависимост от конфигурацията) |
| Екологични спецификации | Работна температура: -40°C до +70°C (-40°F до +158°F) Температура на съхранение: -40°C до +85°C (-40°F до +185°F) Относителна влажност: 5% до 95% без кондензация Вибрация: съвместим с MIL-STD-810 Удар: съвместим с MIL-STD-810 |
| Корпус | IP20 (монтиран на панел, по-високи IP класове с корпуси) |
| Размери | Прибл. 305 мм (В) x 356 мм (Ш) x 152 мм (Д) |
| Тегло | Прибл. 4_5 кг |
| Монтаж | Отвор за панел или DIN шина (с адаптер) |
| Сертификати | CE, UL, CSA, ATEX Зона 2 (за опасни зони, в зависимост от конфигурацията), морски сертификати (напр. DNV, ABS) |
_
