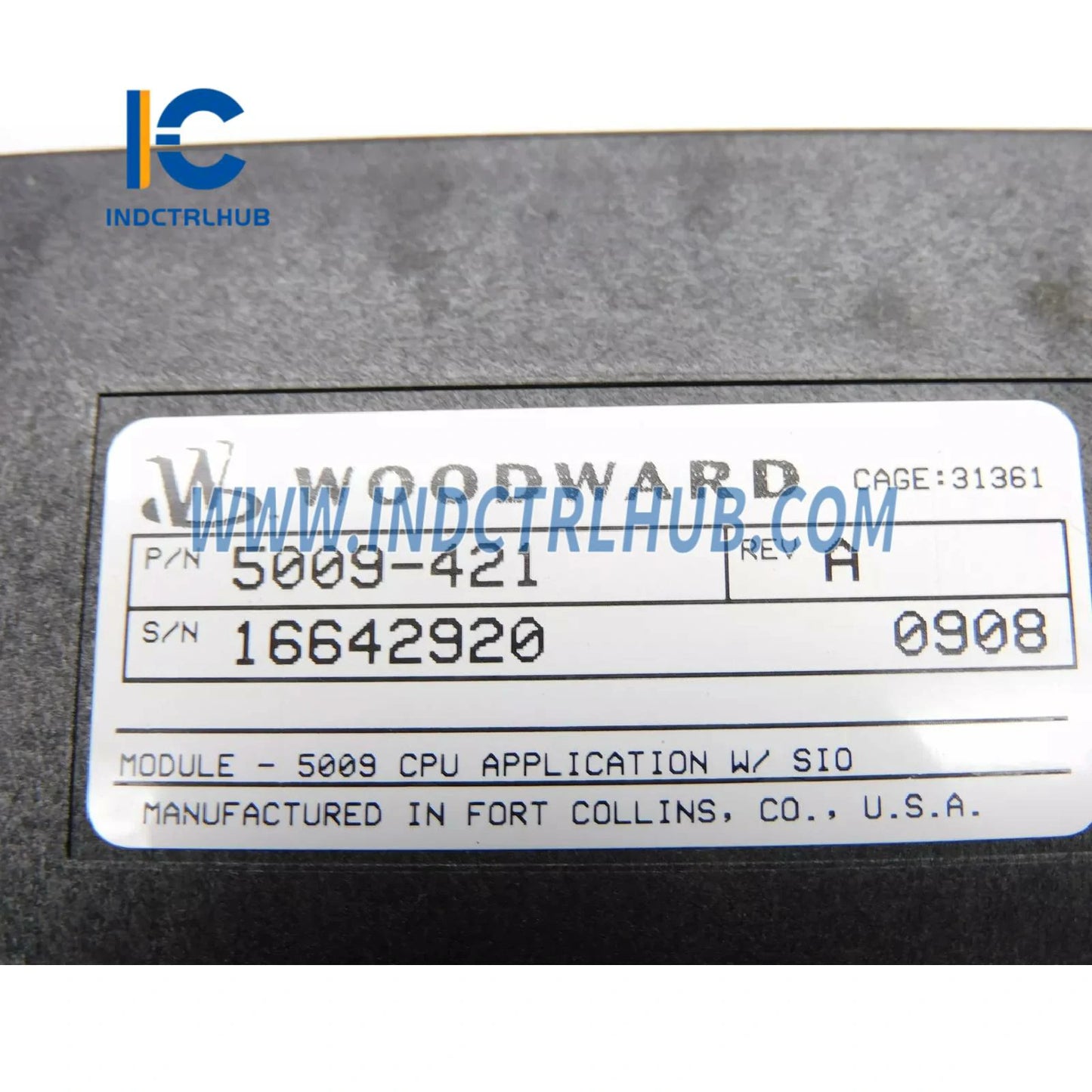

Woodward 5009-421 Цифрова система за управление
Преглед на продукта
- Woodward 5009-421 е цифрова система за управление, предназначена за индустриални парни турбини, осигуряваща усъвършенствано управление, защита и мониторинг. Част от серията Woodward 5009, тази система се използва за регулиране на скоростта, натоварването и други оперативни параметри на турбината, гарантирайки оптимална производителност и безопасност. Обикновено се прилага в енергетиката, нефтената и газовата индустрия, петрохимията и индустриалните процеси, особено за парни турбини с механично и генераторно задвижване. 5009-421 е известна с надеждността си, гъвкавата конфигурация и здравия дизайн, подходяща както за нови инсталации, така и за модернизации на по-стари системи за управление на турбини.
Технически спецификации
- 5009-421 има следните спецификации, базирани на индустриални източници и документация на Woodward:
| Спецификация | Подробности |
|---|---|
| Модел/Номер на част | 5009-421 |
| Производител | Уудуърд |
| Описание | Цифрова система за управление на парни турбини |
| Серия | 5009 |
| Функция | Управлява скоростта, натоварването, извличането и защитата на парната турбина |
| Входни сигнали | Аналогово: 4–20 mA, 0–5 V, термодвойки, RTD (за параметри на процеса) Цифрово: Двоични входове (напр. стартиране/спиране, сигнали за авария) Скорост: Магнитен сензор (MPU) или сензори за близост (до 4 входа за скорост) |
| Изходни сигнали | Аналогово: 4–20 mA (за клапанни актуатори, регулатори) Цифрово: Релейни изходи за аларми, изключвания или статус PWM: За прецизно управление на актуатори |
| Капацитет на вход/изход | Конфигурируемо, обикновено 16–32 аналогови входа, 8–16 аналогови изхода, 32–64 цифрови входове/изходи |
| Режими на управление | Управление на скоростта, управление на натоварването, управление на налягането на извличане/прием, изохронно/падащо, каскадно управление |
| Комуникационни интерфейси | RS-232, RS-485, Modbus RTU, Ethernet (опционално), Woodward собствени протоколи |
| Резервиране | Опционална тройна модулна излишност (TMR) за критични приложения |
| Софтуер | Woodward Control Assistant, GAP (Graphical Application Programmer) за програмиране и конфигурация |
| Диагностика | Защита от превишаване на скоростта, откриване на повреди на клапани, регистриране на събития, мониторинг в реално време, алармени изходи |
| Съвместимост | Актуатори Woodward (напр. TG-17E, CPC-II), парни турбини и устройства на трети страни чрез стандартни протоколи |
| Захранване | 18–32 VDC (24 VDC номинално, поддържа се резервно захранване) |
| Консумация на енергия | Прибл. 30–60 W (в зависимост от конфигурацията и натоварването на I/O) |
| Екологични спецификации | Работна температура: -40°C до +70°C (-40°F до +158°F) Температура на съхранение: от -40°C до +85°C (-40°F до +185°F) Относителна влажност: 5% до 95% без кондензация Вибрации: съвместим с MIL-STD-810 Удар: съвместим с MIL-STD-810 |
| Корпус | IP20 (инсталиран в контролен шкаф, по-високи IP класове с корпуси) |
| Размери | Прибл. 350 мм (В) x 250 мм (Ш) x 150 мм (Д) (зависи от шасито) |
| Тегло | Прибл. 3.0–5.0 кг (в зависимост от конфигурацията) |
| Монтаж | Монтиран в шкаф или на панел (зависи от шасито) |
| Сертификати | CE, UL, CSA, ATEX (за опасни зони, в зависимост от конфигурацията), морски сертификати (напр. DNV, ABS) |
