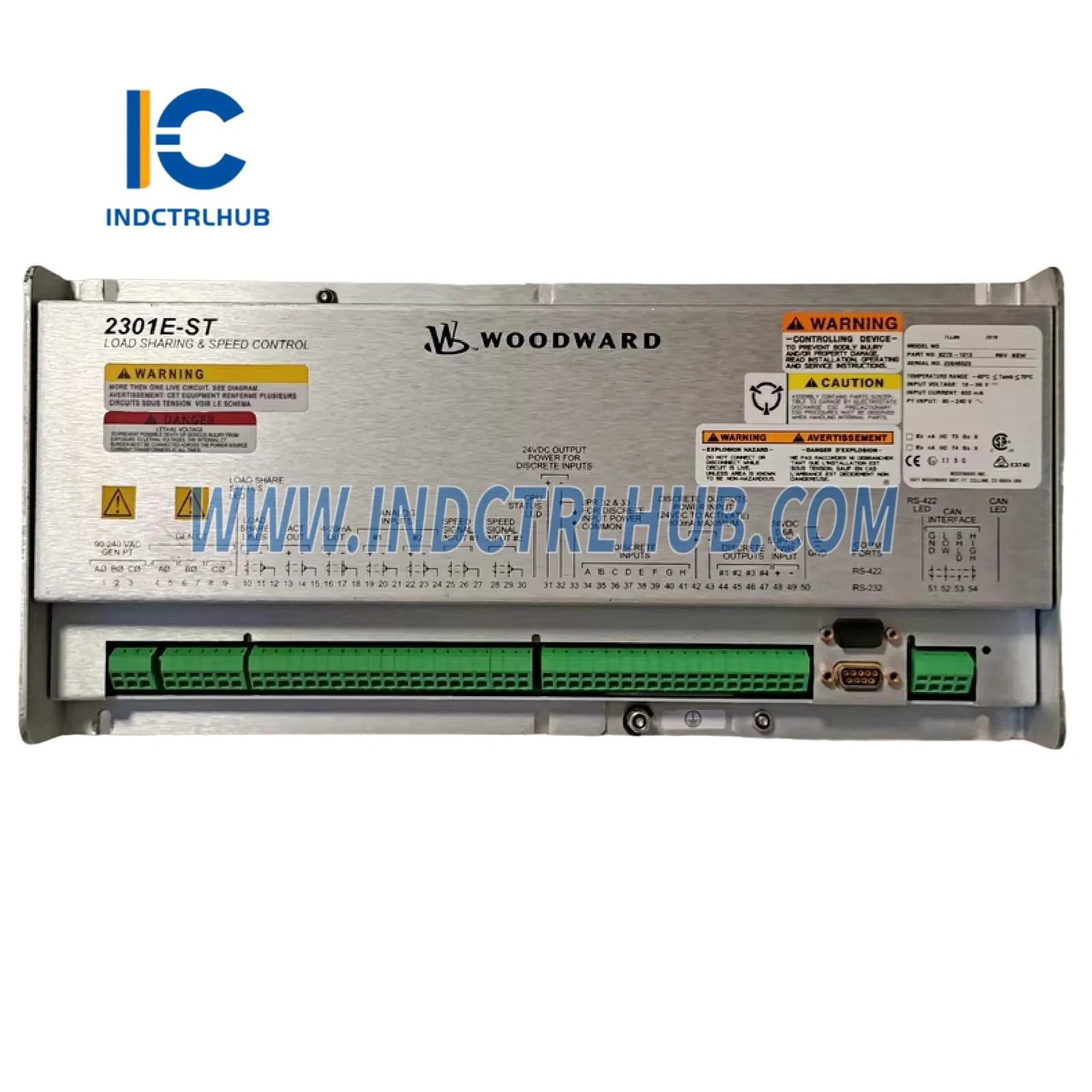

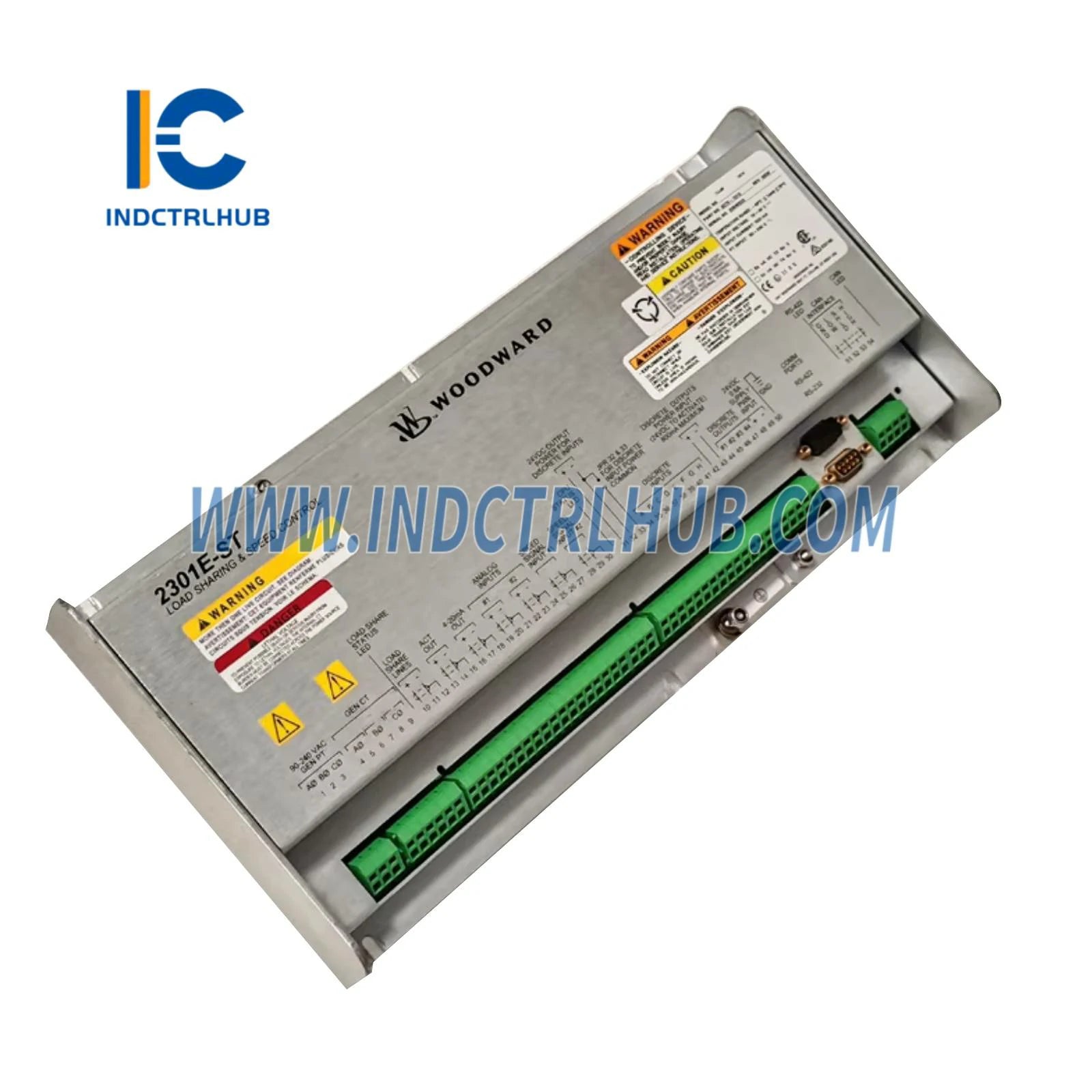

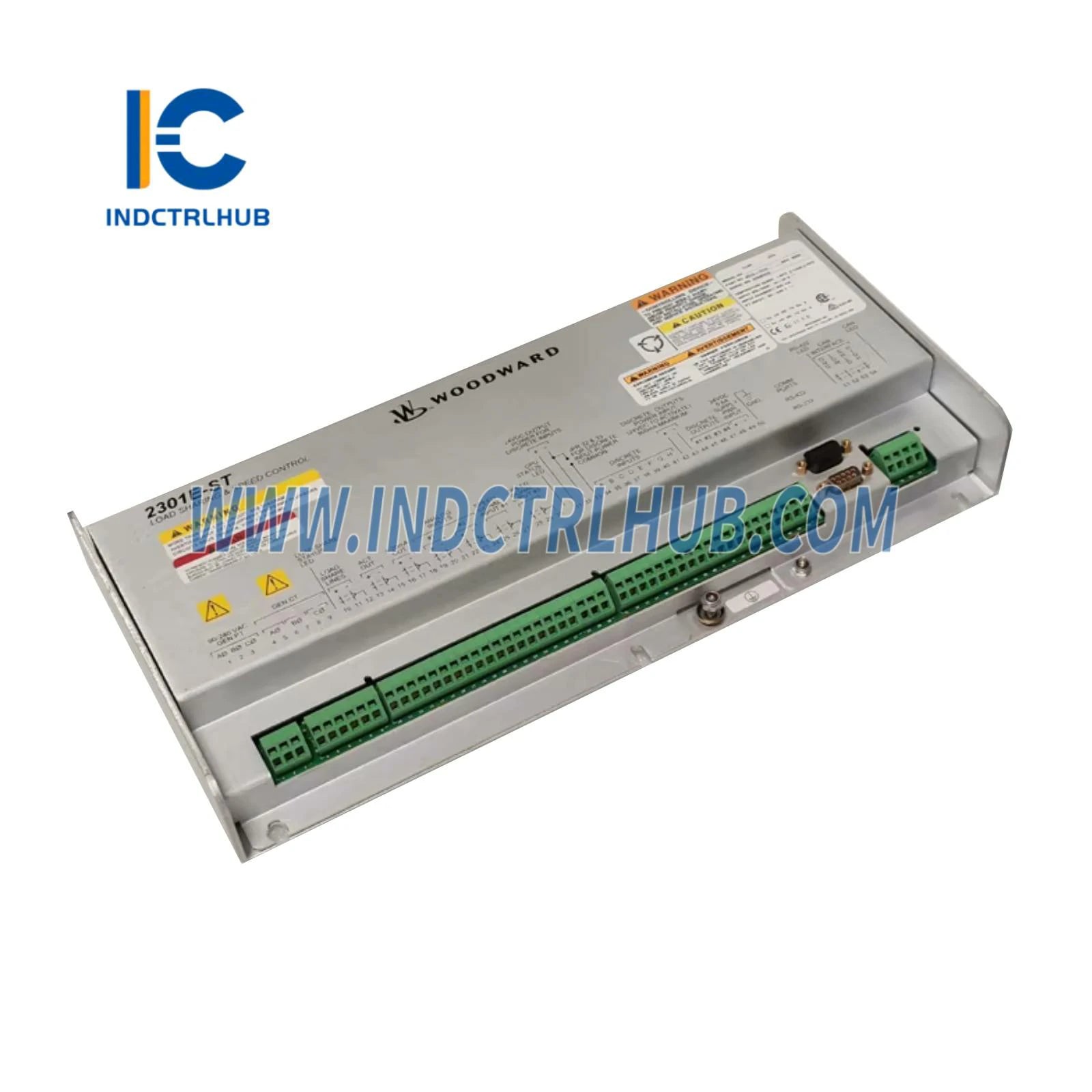

Woodward 2301E-ST цифров контролер на регулатора
Woodward 2301E-ST цифров контролер на регулатора
Manufacturer: Woodward
Product No.: 2301E-ST
Condition:1000 в наличност
Product Type: Цифрово управление на губернатора
Product Origin: USA
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months
- Поддръжка 24/7
- 30-дневни връщания
- Бърза доставка
Woodward 2301E-ST Цифрово управление на регулатора
Преглед на продукта
- Woodward 2301E-ST е цифрово управление на регулатора, проектирано специално за парни турбини, осигуряващо прецизен контрол на скоростта и натоварването в индустриални приложения. Тази микропроцесорна система за управление регулира работата на турбината чрез свързване с актуатори и сензори за скорост, гарантирайки стабилна работа и ефективен енергиен изход. Често се използва в производството на електроенергия, индустриални парни системи и морски приложения. 2301E-ST е известен с усъвършенстваните си алгоритми за управление, лесната конфигурация и здравата конструкция, което го прави идеален за малки до средни парни турбини.
Технически характеристики
- 2301E-ST има следните характеристики, базирани на индустриални източници и документация на Woodward:
| Характеристика | Детайли |
|---|---|
| Модел/Номер на част | 2301E-ST |
| Производител | Woodward |
| Описание | Цифрово управление на регулатора за парни турбини |
| Серия | 2301E |
| Функция | Управлява скоростта и натоварването на парната турбина чрез регулиране на актуатора |
| Входни сигнали | Скорост: Магнитен сензор (MPU) или сензор за близост (1_2 входа) Аналогов: 4_20 mA, 0_5 V (например зададена стойност на натоварване, външен референтен сигнал) Цифров: Двоични входове за старт/стоп, увеличаване/намаляване на скоростта, нулиране на аларма |
| Изходни сигнали | Управление на актуатор: 4_20 mA или 0_200 mA (за хидравлични/електрически актуатори) Цифрови: Релейни изходи за аларми, изключвания или статус (до 4 релета) |
| Режими на управление | Контрол на скоростта, изохронен/дръпващ, споделяне на натоварване, контрол на налягането на извличане |
| Обхват на скоростта | Конфигурируем, обикновено 500_15 000 оборота в минута |
| Комуникационни интерфейси | RS-232, RS-485, Modbus RTU (за конфигурация и мониторинг) |
| Обработка | Микропроцесорно базирано с конфигурируеми PID алгоритми за управление |
| Диагностика | Защита от превишена скорост, откриване на повреди в актуатора, запис на аларми, статусни светодиоди |
| Съвместимост | Актуатори Woodward (например TG-13E, CPC-II), парни турбини и външни системи за управление |
| Захранване | 18_32 VDC (номинално 24 VDC) |
| Консумация на енергия | Приблизително 12_20 W |
| Екологични характеристики | Работна температура: -40°C до +70°C (-40°F до +158°F) Температура на съхранение: -40°C до +85°C (-40°F до +185°F) Относителна влажност: 5% до 95% без кондензация Вибрации: Съответства на MIL-STD-810 Удари: Съответства на MIL-STD-810 |
| Кутия | IP54 (при монтаж в контролен панел, по-високи класове с допълнителни кутии) |
| Размери | Приблизително 250 мм (височина) x 190 мм (ширина) x 50 мм (дълбочина) |
| Тегло | Приблизително 1.0_1.5 кг |
| Монтаж | Монтаж на панел или DIN-шина |
| Сертификати | CE, UL, CSA, съответства на стандарти IEC 60068, морски сертификати (например DNV, ABS) за специфични приложения |
