Product Description
Обща информация
|
Поле |
Подробности |
|---|---|
|
Производител |
Schneider Electric |
|
Модел/Номер на част |
ABE7R16S210 |
|
Описание |

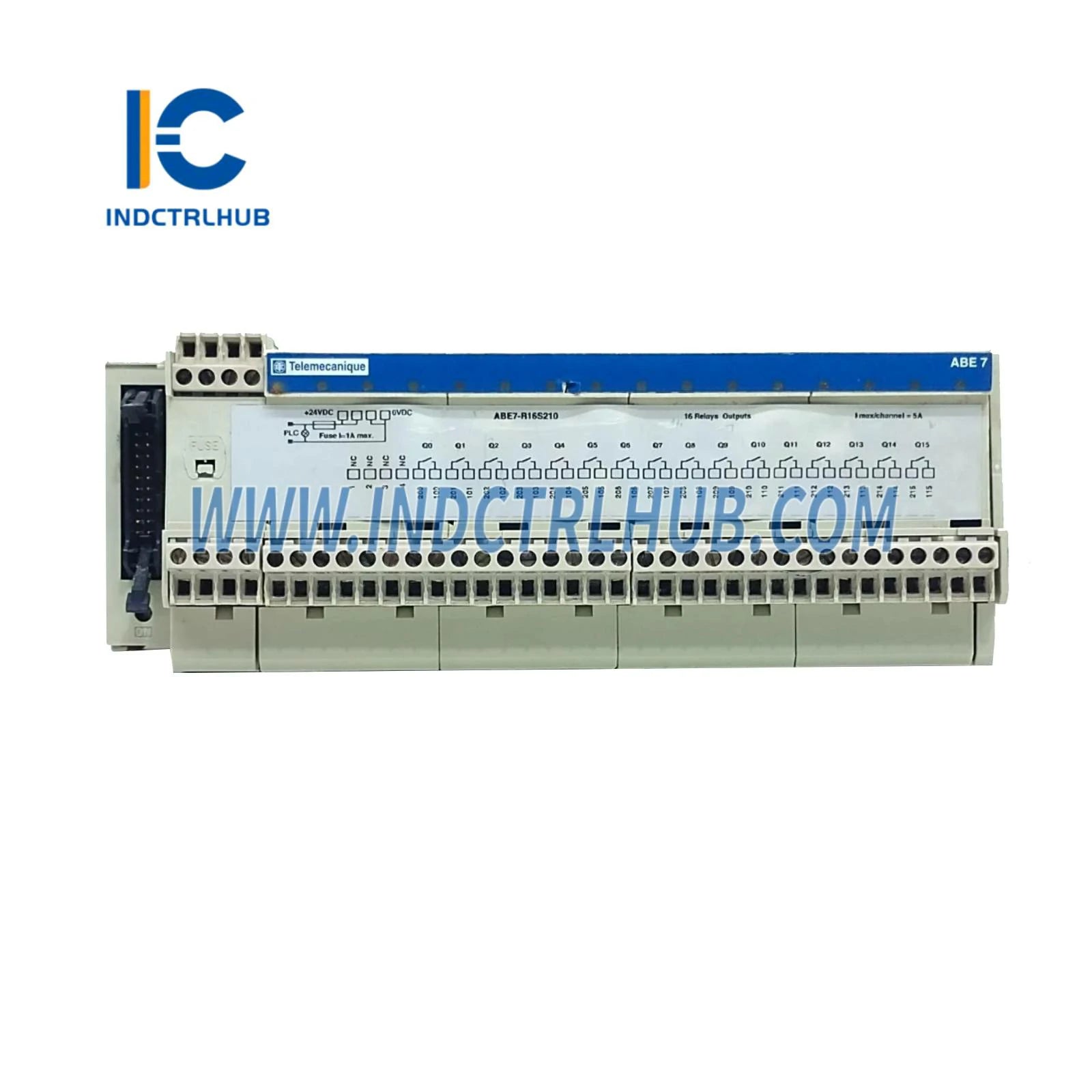

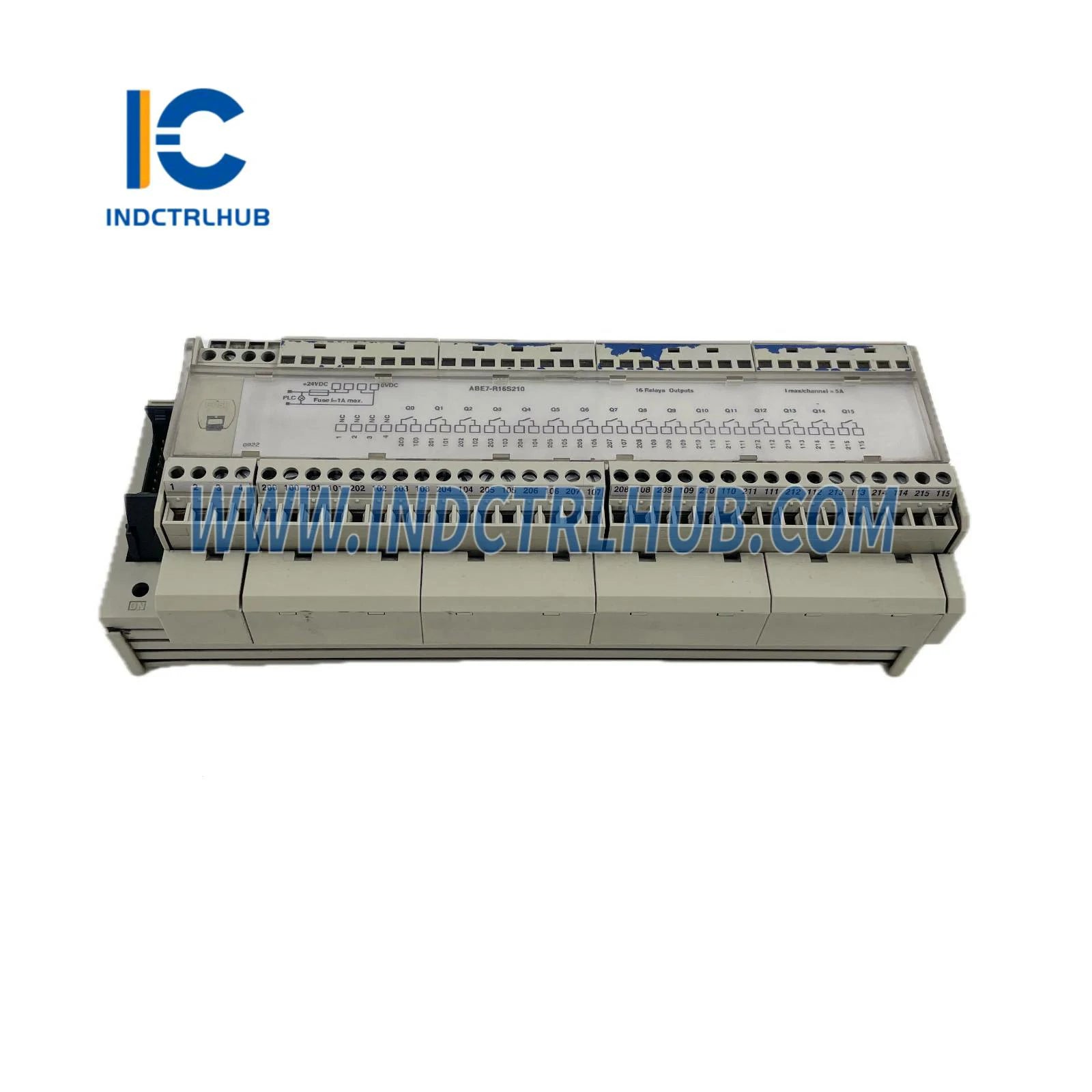

Подложка - запоени електромеханични релета ABE7 - 16 канала - реле 10 мм |
|
Обхват на продукта |
Modicon ABE7 |
|
Тип продукт |
Подложка за електромеханично изходно реле |
|
Номинално захранващо напрежение |
24 V DC (край на PLC) |
|
Брой канали |
16 |
|
Брой клеми на канал |
2 |
|
Тип клемна блок |
Подвижен |
|
Разпределение на полярността |
Без напрежение |
|
Режим на закрепване |
С клипсове (35 мм симетрична DIN шина) С винтове (солидна плоча с монтажен комплект) |
|
Максимален ток на изход |
10 A |
|
Ток на канал |
5 A (край на прекъсвача) |
|
Минимален превключващ ток |
10 mA >= 5 V |
|
Напрежение на отпадане |
2.4 V (20 °C, край на PLC) |
|
Честота на превключване |
≤ 0.5 Hz (без товар) ≤ 10 Hz (при Ie) |
|
Праг на спиране на напрежението |
19.7 V (40 °C) |
|
Ток на отпадане |
1 mA (20 °C) |
|
Максимална мощност на разсейване на канал |
0.36 W (край на PLC) |
|
Тип и състав на контакта |
1 NO (край на прекъсвача) |
|
Максимално превключващо напрежение |
250 V AC (50/60 Hz) IEC 60947-5-1 30 V DC IEC 60947-5-1 |
|
Електрическа издръжливост |
500 000 цикъла (600 mA 24 V DC-13 10 ms край на прекъсвача) 500 000 цикъла (1500 mA 230 V AC-12 край на прекъсвача) |
|
Електрическа надеждност |
1e-008 |
|
Време на работа |
≤ 10 ms (енергизиране на бобината и затваряне на NO) ≤ 5 ms (деенергизиране на бобината и отваряне на NO) |
|
Време на отскачане на контакта |
≤ 5 ms (1 NO) |
|
Работна честота в Hz |
10 Hz (без товар) 0.5 Hz (при Ie) |
|
Механична издръжливост |
20,000,000 цикъла |
|
Номинално импулсно напрежение |
2.5 kV (IEC 60947-1) |
|
Номинално изолационно напрежение |
2000 V |
|
Категория на инсталацията |
II (IEC 60664-1) |
|
Затягащ въртящ момент |
5.3 lbf.in (0.6 N.m) плосък Ø 3.5 mm |
|
Ширина |
8.1 in (206 mm) |
|
Нетно тегло |
0.405 kg (0.893 lb) |
Спецификации на околната среда
|
Поле |
Подробности |
|---|---|
|
Максимална имунитет към микропрестои |
5 ms |
|
Диелектрична якост |
2000 V (IEC 60947-1) |
|
Сертификати за продукта |
GL, CSA, DNV, UL, EAC |
|
Степен на защита IP |
IP2X (IEC 60529) |
|
Защитно третиране |
TC |
|
Съпротивление на нажежаема жичка |
750 °C (1382 °F) (30 с) (IEC 60695-2-11) |
|
Устойчивост на удар |
15 gn (11 ms) (IEC 60068-2-27) |
|
Устойчивост на излъчвани полета |
9.1 V/m (10 V/m) (26000000…1000000000 Hz) (IEC 61000-4-3, ниво 3) |
|
Устойчивост на бързи преходни процеси |
2 kV (ниво 3) (IEC 61000-4-4) |
|
Температура на околната среда (Работа) |
-5 до 60 °C (23 до 140 °F) (IEC 61131-2) |
|
Температура на околната среда (Съхранение) |
-40 до 80 °C (-40 до 176 °F) (IEC 61131-2) |
|
Степен на замърсяване |
2 (IEC 60664-1) |
Информация за опаковката
|
Единица |
Тип |
Количество |
Размери (Д × Ш × В) |
Тегло |
|---|---|---|---|---|
|
Опаковка 1 |
PCE |
1 |
8.31 × 3.23 × 2.76 инча |
581.000 г (20.494 oz) |
|
Опаковка 2 (на едро) |
S03 |
15 |
15.75 × 11.81 × 11.81 инча |
9.103 кг (20.069 lb) |
Търговска информация
|
Поле |
Подробности |
|---|---|
|
Категория |
US10CP222375 |
|
График за отстъпки |
0CP2 |
|
GTIN |
3389110545289 |
|
Възможност за връщане |
Не |
|
Държава на произход |
Франция (FR) |
