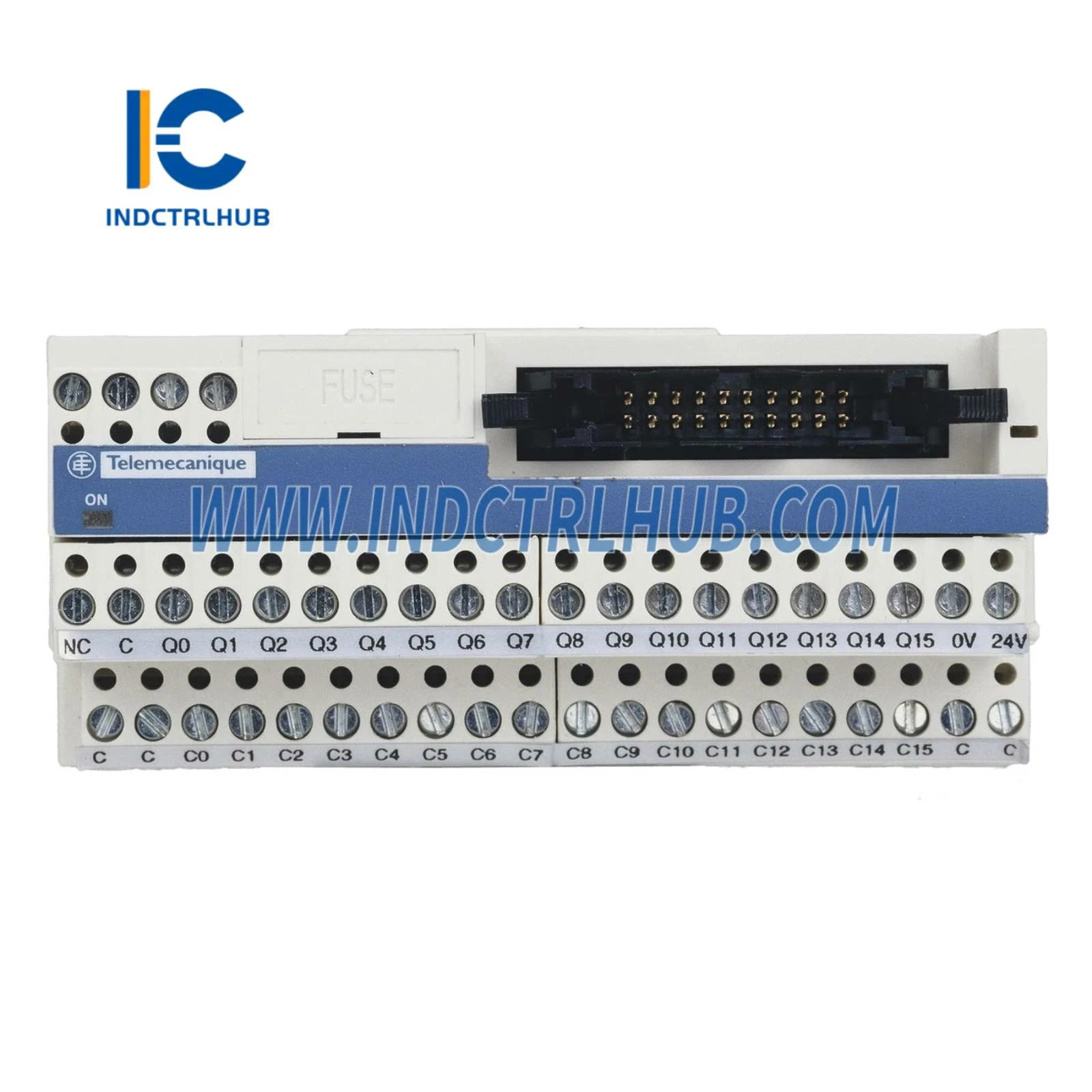

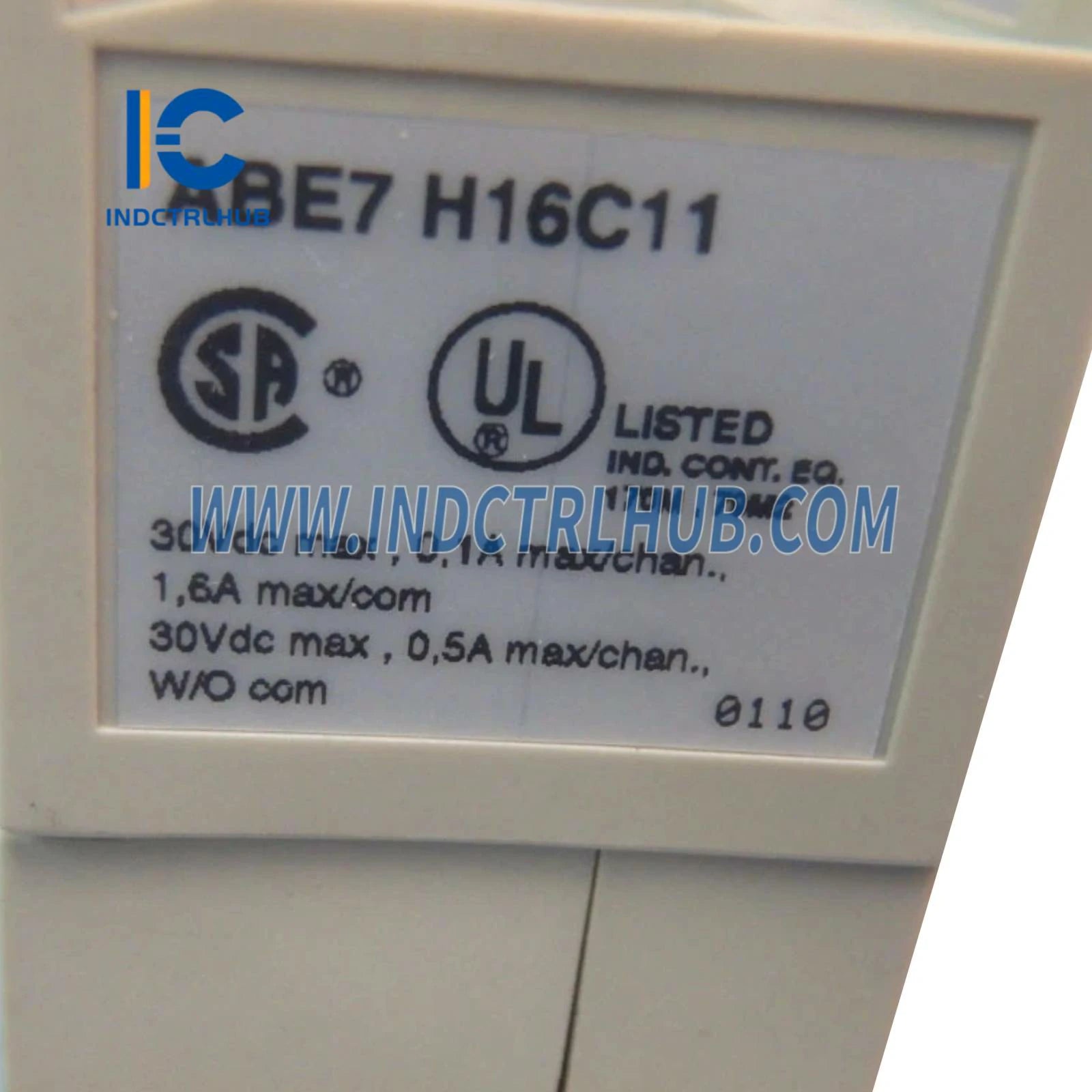

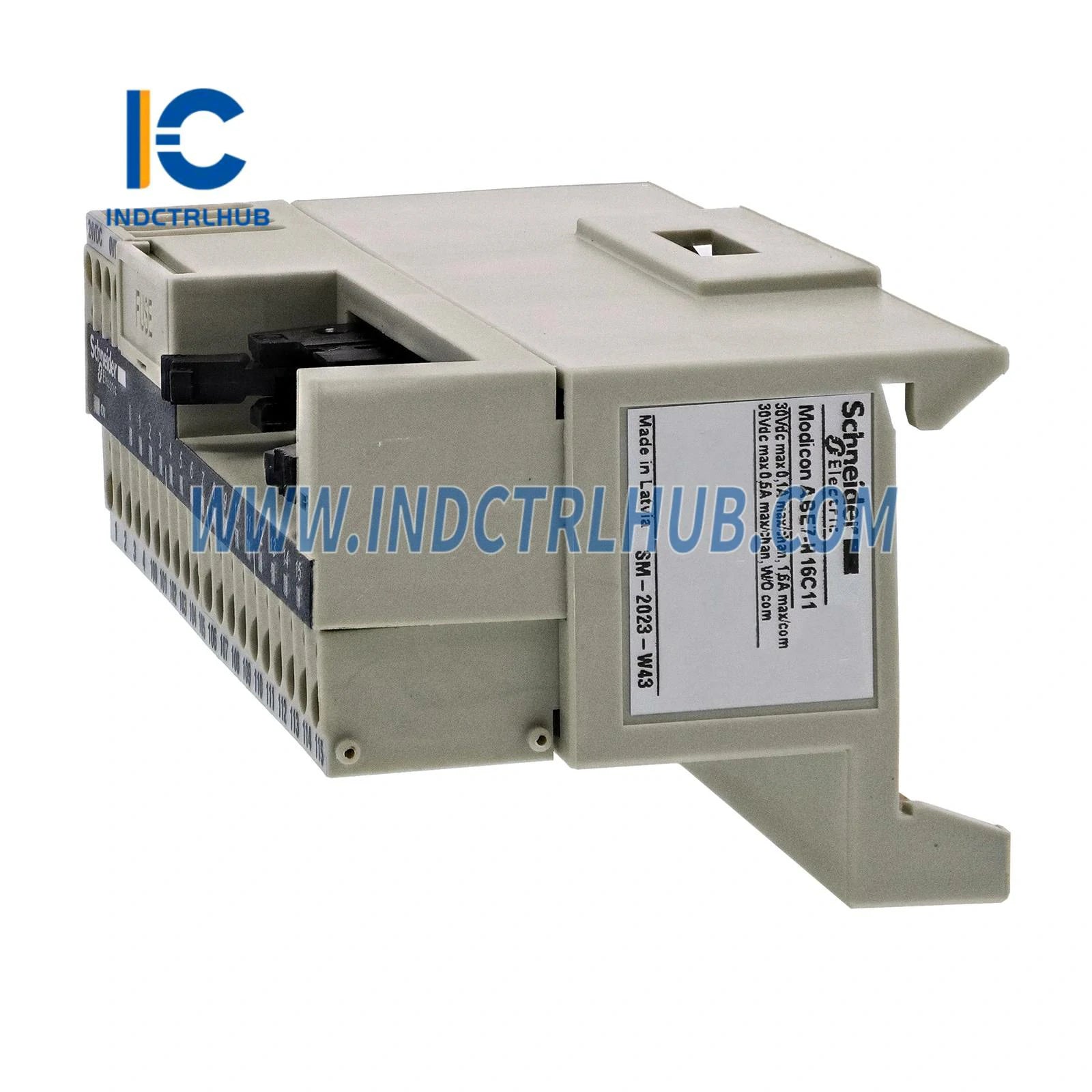

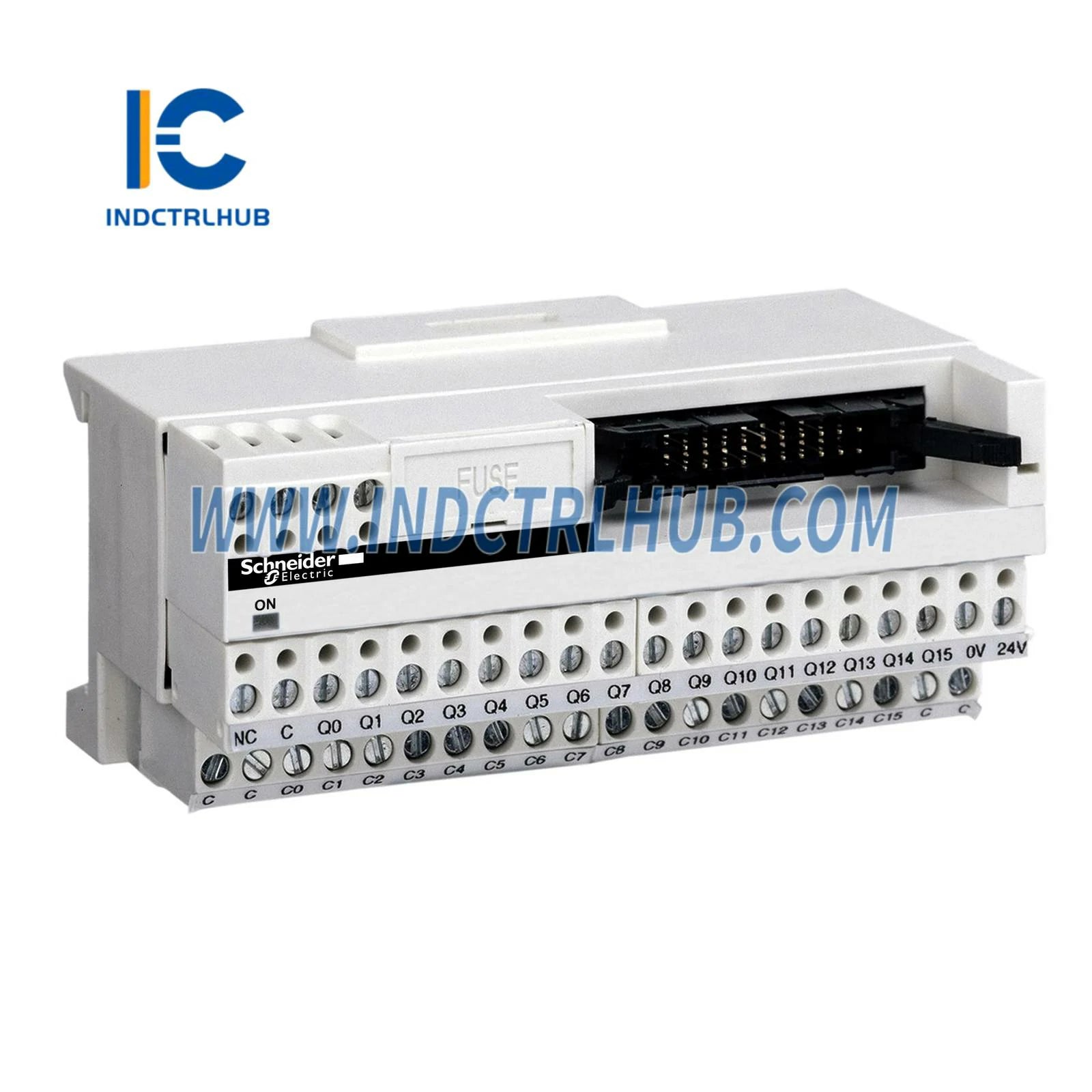

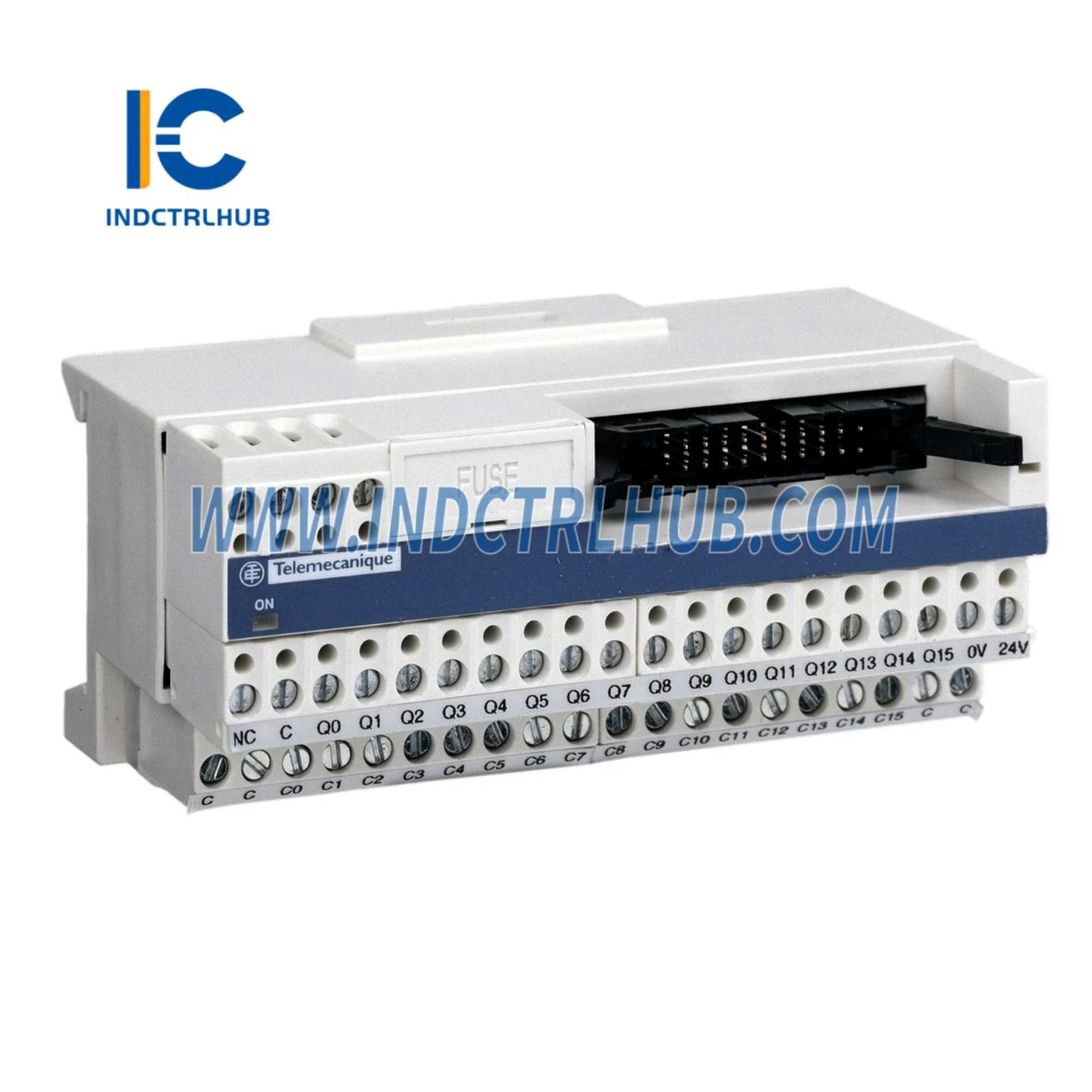

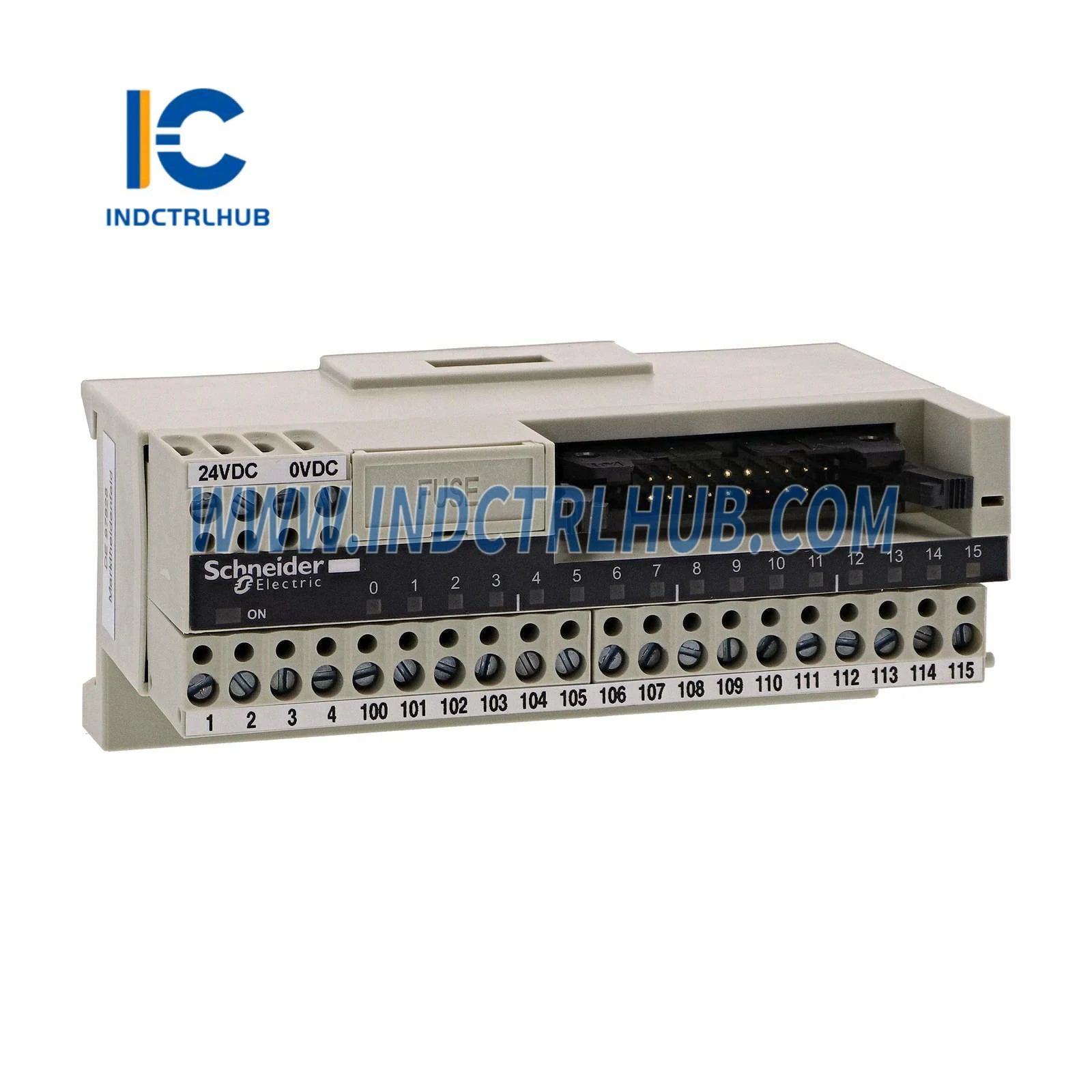

Schneider ABE7H16C11 Пасивна дискретна I/O подоснова

Производител

Schneider Electric

Модел/Номер на част

ABE7H16C11

Описание

Пасивна подоснова за свързване ABE7 _ 16 входа или изхода _ LED

Продуктова гама

Modicon ABE7

Тип продукт

Пасивна дискретна I/O подоснова

Тип подоснова

Миниатюрна подоснова

Държава на произход

Латвия (LV)

Номинално захранващо напрежение [Us]

19_30 V DC (IEC 61131-2)

Тип захранващо напрежение

Постоянен ток

Номинално изолационно напрежение [Ui]

2000 V (IEC 60664-1)

Категория на инсталация

II (IEC 60664-1)

Брой канали

16

Клеми на канал

1

Тип конектор

Клеми с винтов тип

Капацитет на клемите

Гъвкав (с край): 0.09_1.5 mm² (AWG 28_16)__Твърд: 0.14_2.5 mm² (AWG 26_12)

Максимален ток на канал

0.5 A

Максимален ток на общ изход

1.8 A

Максимален ток на захранване

1.8 A

Защита от късо съединение

2 A вътрешен предпазител (5 _ 20 mm, бърз, PLC край)

Пад на напрежение (предпазител на захранването)

0.3 V

Разпределение на полярността

Не

1 Зелен LED на канал: статус на канала

1 Зелен LED: захранване ВКЛ

Режим на закрепване

Щипки (DIN шина 35 mm) / Винтове (твърда плоча)

Затягащ въртящ момент

0.6 N·m (5.3 lbf·in), плоска _ 3.5 mm

Нетно тегло

0.16 kg (0.35 lb US)

Работна температура

-5_60 °C (23_140 °F) (IEC 61131-2)

Температура на съхранение

-40_80 °C (-40_176 °F) (IEC 61131-2)

Степен на замърсяване

2 (IEC 60664-1)

Степен на защита IP

IP2X (IEC 60529)

Устойчивост на удари

15 gn, 11 ms (IEC 60068-2-27)

Устойчивост на вибрации

2 gn, 10_150 Hz (IEC 60068-2-6)

Електростатичен разряд

4 kV контакт, 8 kV въздушен (IEC 61000-4-2, ниво 3)

Имунитет на излъчвано поле

10 V/m (IEC 61000-4-3, ниво 3)

Бързи преходни процеси

2 kV (IEC 61000-4-4, ниво 3)

Тест с нажежаема жичка

750 °C за 30 секунди (IEC 60695-2-11)

Код на категория

US10CP222375

График за отстъпки

0CP2

GTIN

3389110251180

Възможност за връщане

Не
